金属管状镖筒精密结构三维设计

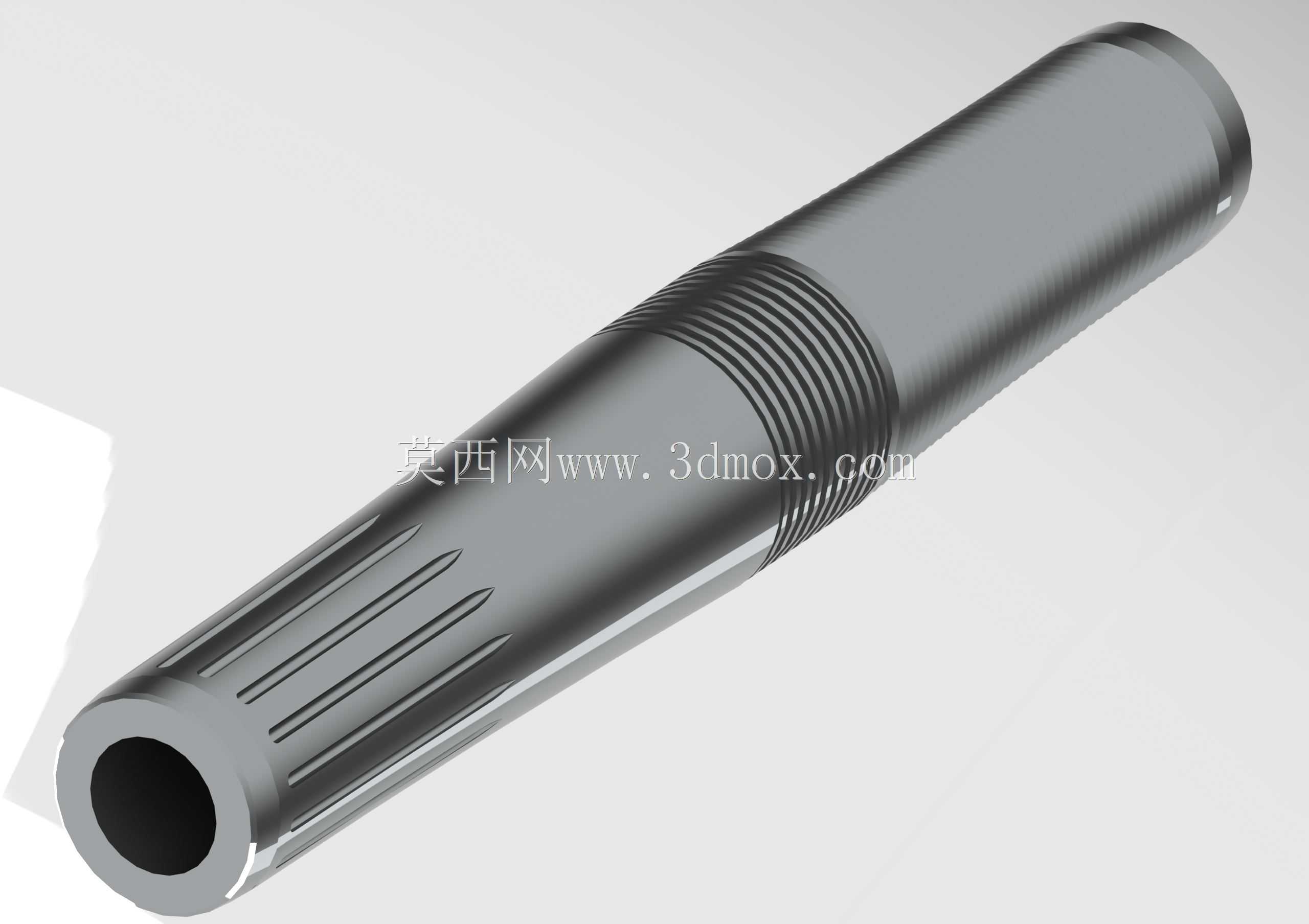

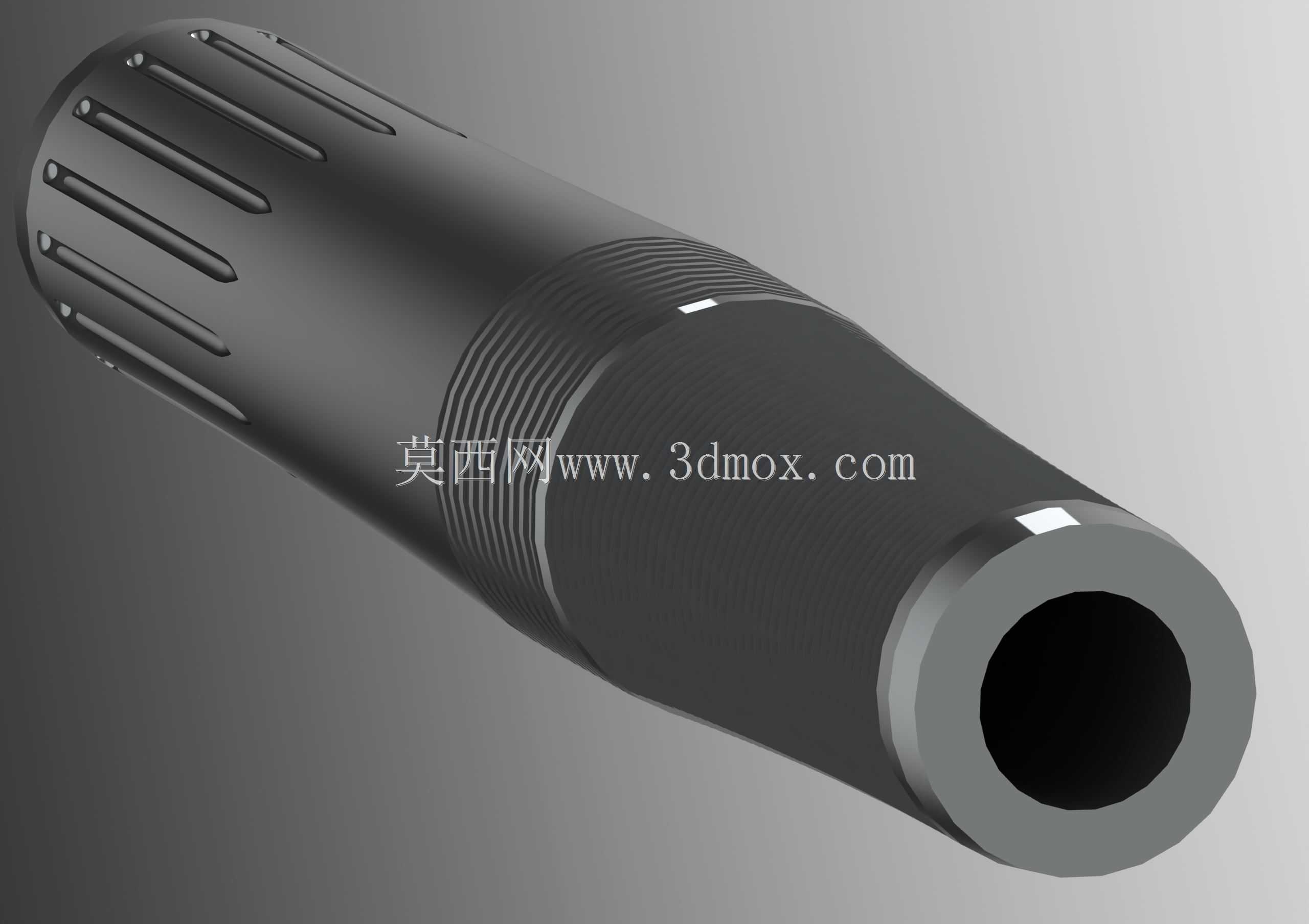

　　该镖筒属于细长空心管状构件，在实际应用场景中，常作为发射类器械的核心导向承载部件，承担弹体定向引导、握持受力传递的核心作用，在休闲竞技发射器材、小型气动发射装置中均有同类结构的应用，其结构设计直接影响发射精度、握持稳定性与构件使用寿命。从功能特性来看，该构件采用中空贯通设计，内孔为光滑等径圆柱面，加工时需严格控制内孔圆柱度与内壁粗糙度，避免弹体通行时出现卡滞、偏磨问题，保证弹体沿内孔轴线方向稳定射出，降低发射过程中的径向跳动量。构件外表面分为三个功能区段，靠近端口的区段为光滑圆柱面，用于与发射装置的端盖、定位套进行配合安装，设计时需控制该段外径公差，保证与配合件的间隙在合理范围内，既满足装配便捷性要求，

　　又避免配合间隙过大导致的构件晃动。中间区段设计有等距环形防滑槽，槽深与槽宽经过匹配设计，既可以增加握持时的摩擦力，避免使用过程中出现滑脱，也可以作为装配时的定位基准，方便卡簧、密封圈等标准件的安装固定，环形槽的圆角过渡处理可有效降低应力集中，避免构件受冲击载荷时在槽位出现断裂。靠近尾部的区段设计有多条轴向平行的防滑凹槽，凹槽沿构件圆周方向均匀分布，该结构一方面可以进一步提升握持摩擦力，方便使用者进行拆装、调校操作，另一方面可以增加构件外表面的散热面积，在连续发射场景下，可快速导出构件内部因摩擦产生的热量，避免构件因温升过高出现尺寸变形。从设计思路来看，该构件采用变径过渡设计，不同功能区段之间采用平缓锥面过渡，

　　避免截面突变带来的应力集中问题，整体轴线直线度需严格控制，保证内孔与外圆的同轴度要求，避免发射时弹体受偏心力影响出现弹道偏移。构件的壁厚设计经过受力校核，在满足抗冲击强度要求的前提下尽可能降低壁厚，控制构件整体重量，提升使用时的握持手感与便携性，同时壁厚均匀性需严格把控，避免注塑或机加工过程中出现缩孔、变形等缺陷。在安装边界方面，该构件的安装定位主要依靠端部光滑圆柱面与中间环形槽，装配时端部插入发射装置的基座定位孔内，通过卡簧卡入中间环形槽实现轴向固定，径向定位依靠定位孔与光滑段的配合精度实现，安装时需保证构件轴线与发射装置的动力输出轴线重合，同轴度误差需控制在合理范围内，避免发射时出现偏磨、卡弹问题。

　　构件尾部的轴向凹槽区段完全外露，既满足握持操作的需求，也可作为调校时的受力部位，方便使用工具进行拆装紧固。在结构细节处理上，所有棱边均做了倒角处理，内孔端口处做了大角度导入倒角，方便弹体顺利装入内孔，避免端口锐边刮伤弹体表面；外表面的所有槽位棱边均做了小圆角过渡，避免握持时划伤手部，同时提升构件的抗疲劳强度，在反复受冲击载荷的工况下，降低裂纹萌生的概率。该类管状构件的三维建模过程中，需优先保证内孔与外圆的同轴度约束，所有环形槽、轴向凹槽的阵列特征需严格控制间距与角度公差，建模时需预留合理的加工余量与公差带，方便后续的机加工或模具成型生产，同时需对构件的受力薄弱环节进行强度校核，比如环形槽位置、壁厚较薄的区段，保证在额定冲击载荷下不会出现变形、开裂问题。
