塑料镖杆2ba中间体结构设计

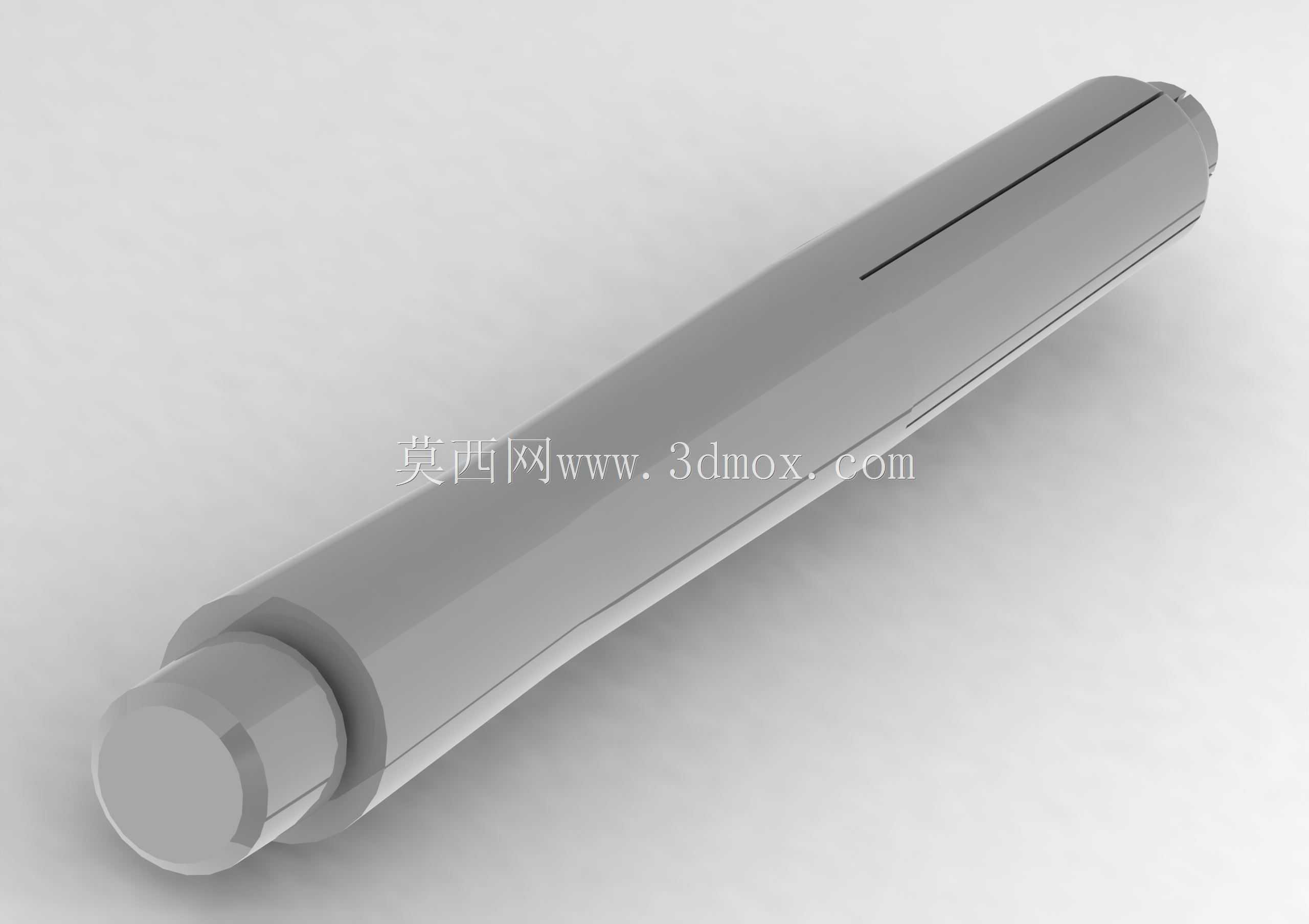

　　飞镖运动器材的配件体系里，镖杆作为连接镖筒与镖翼的核心受力构件，其结构精度直接决定飞镖投掷后的飞行稳定性与落点一致性，2ba规格是当前软式飞镖领域应用最广泛的接口标准，对应的中间体部件承担着载荷传递、同轴度保持、连接适配的核心作用。这款塑料镖杆中间体采用长轴类回转体为基础构型，整体沿轴向做等径延伸设计，一端设置适配2ba标准螺纹的连接端，该端做了局部加厚处理，避免螺纹旋合过程中出现应力开裂，同时在连接端与杆身的过渡位置设计了微小的圆弧卸荷槽，分散投掷冲击带来的应力集中，防止长期使用后出现根部断裂的问题。杆身主体沿轴向开设了多条对称分布的导向凹槽，这类凹槽并非装饰性结构，一方面可以降低镖杆整体的空气阻力，

　　让飞镖飞行过程中气流沿凹槽形成稳定的附面层，减少横向紊流带来的飞行偏移，另一方面也能提升注塑成型过程中的材料流动均匀性，避免长轴类塑件出现冷却收缩不均导致的弯曲变形，保证成品的直线度公差控制在合理范围内。从安装边界来看，该中间体的外径尺寸完全适配常规2ba镖筒的内孔安装空间，连接端的螺纹旋合长度经过匹配设计，既能够保证与镖筒连接后的锁紧强度，避免投掷过程中出现松脱，又不会因为旋入深度过大顶到镖筒内部的配重结构，影响整支飞镖的重心分布。在实际使用场景中，这类塑料中间体相比金属材质的同规格部件，具备更优的抗冲击韧性，飞镖误投撞到硬质靶边或地面时，塑料件可以通过微小的弹性形变吸收冲击能量，不会像金属件那样出现永久变形或者断裂，

　　同时塑料材质的自重更轻，能够帮助整支飞镖的重心向镖筒方向集中，更符合多数飞镖爱好者的投掷手感习惯。设计过程中针对长轴类塑件的成型难点做了针对性优化，杆身的壁厚全程保持均匀一致，没有出现局部壁厚突变的结构，避免注塑冷却时出现缩痕或者内部气孔，两端的同轴度公差在建模阶段就做了基准统一，以杆身的中心轴线为唯一设计基准，连接端的螺纹轴线、杆身外圆轴线、镖翼安装端的定位轴线完全重合，从设计源头保证装配后整支飞镖的动平衡性能，不会因为部件偏心导致飞行过程中出现打转的问题。镖翼安装端的结构做了微锥度设计，能够适配不同厚度的镖翼插槽，安装时不需要额外施加过大的压力就能实现牢靠固定，

　　同时拆卸更换镖翼时也不会因为过盈量过大导致镖翼撕裂或者中间体端部破损。日常使用中这类中间体属于飞镖的易损耗部件，结构设计时充分考虑了替换的便捷性，整体没有复杂的异形结构，用户更换时只需要对准螺纹旋紧即可，不需要额外的辅助工具，同时标准化的接口尺寸可以适配市面上绝大多数同规格的镖筒与镖翼产品，具备良好的通用互换性。从受力角度分析，飞镖离手后的飞行阶段，中间体需要承受镖翼带来的空气阻力载荷，以及镖筒传递的惯性力，杆身的凹槽结构在提升气动性能的同时，也相当于增加了杆身的截面惯性矩，提升了杆身的抗弯刚度，避免高速飞行过程中杆身出现弹性颤动，影响飞行轨迹的稳定性。建模过程中对所有的过渡棱边都做了微小的圆角处理，既避免了锐边在装配时划伤使用者，也能减少注塑成型时的应力集中，提升塑件的整体结构强度，连接端的螺纹采用标准的2ba牙型，牙距与牙高完全符合行业通用规范，不会出现与其他品牌镖筒螺纹不匹配的滑牙问题。
