电气板防护遮蔽盖板结构设计

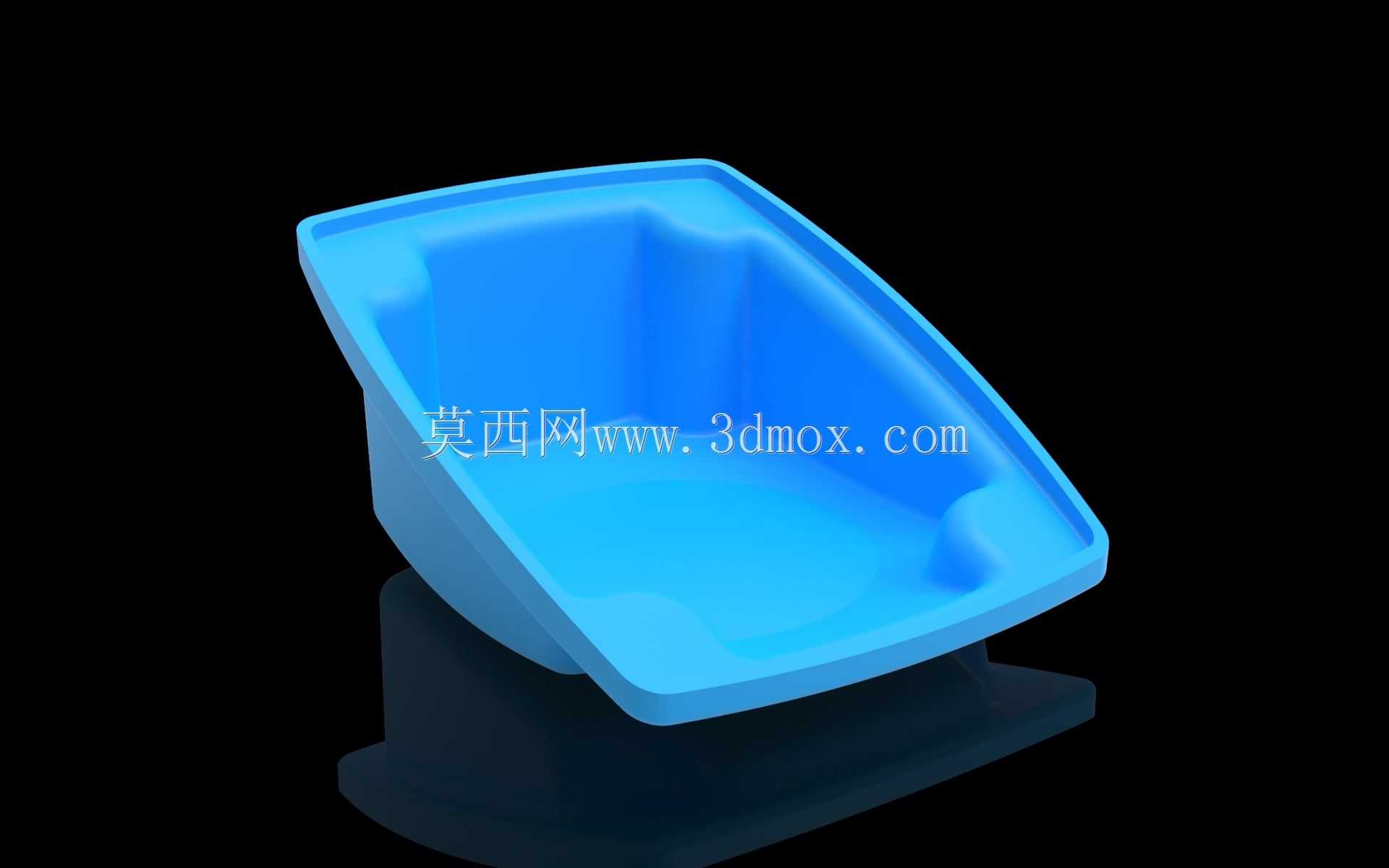

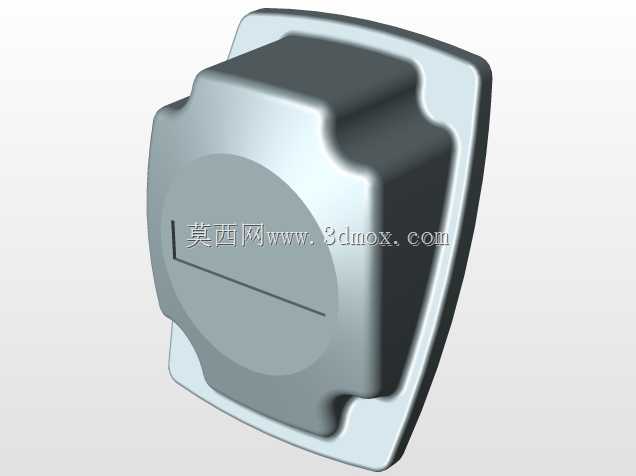

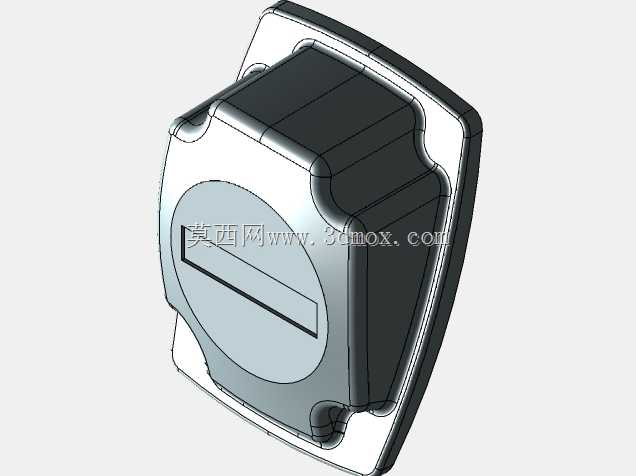

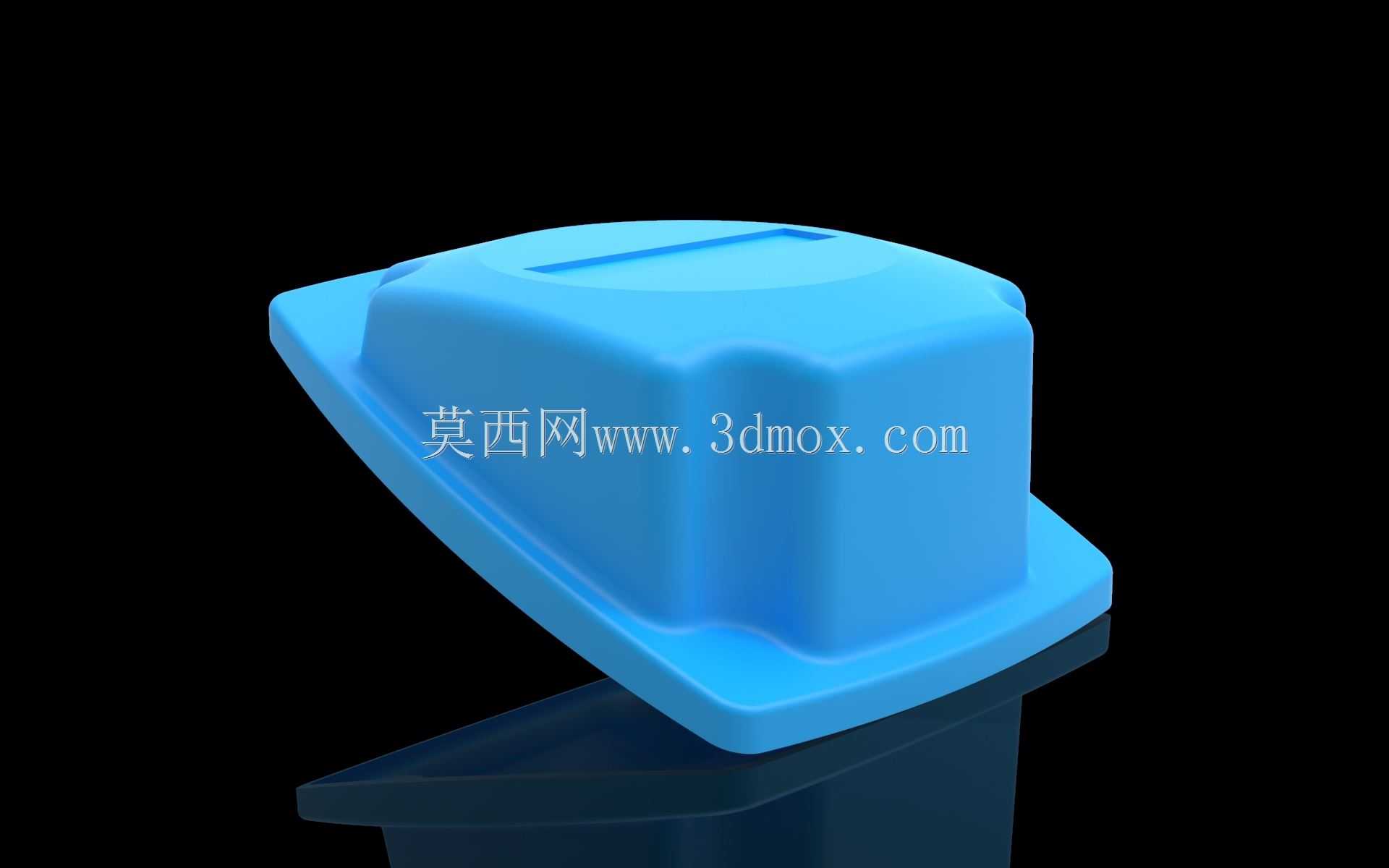

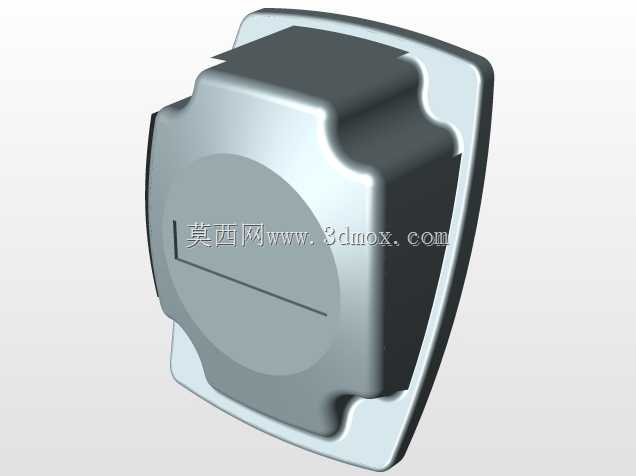

这款电气板遮蔽盖板，主要应用于工业电气控制箱、小型设备内置电气模组的外层防护场景，日常工况下承担隔绝外部粉尘、飞溅切削液、意外触碰带电触点的核心作用，在低压电气控制回路的终端安装位十分常见。从实际使用场景来看，这类盖板多适配小型端子排集成的电气安装板，覆盖在接线完成的电气板上方，既可以避免设备检修时工具误滑落造成的线路短路，也能阻挡生产车间内的金属碎屑飘入接线端子间隙，降低接触不良的故障概率。设计阶段优先考虑了安装适配性，盖板底部的贴合边缘做了微角度倾斜处理，和电气板安装基座的斜面完全匹配，安装时不需要额外调整对位，顺着基座斜面滑入即可卡合到位，边缘预留的0.8mm贴合余量可以抵消注塑成型带来的轻微收缩变形，保证装配后缝隙均匀，不会出现局部翘边的问题。盖板顶面做了内凹的浅槽结构，一方面是提升壳体的结构刚性，减少薄壁塑料件的翘曲变形量，另一方面也可以在浅槽内粘贴标识标签，标注对应回路的编号信息，方便运维人员快速识别对应电气回路。整体壁厚控制在2.2mm，符合常规PP或ABS注塑件的壁厚设计规范，转角位置全部做了R3的圆角过渡，既可以避免注塑时应力集中导致的开裂问题，也能消除安装维护时的锐边划伤风险。从安装边界来看，盖板的外轮廓尺寸完全覆盖下方电气板的带电区域，边缘超出电气板接线端子的距离不小于6mm，满足低压电气防护的爬电距离要求，底部的卡合结构和基座的卡槽配合深度为3mm，日常设备振动工况下不会出现松脱，拆卸时只需要从侧边预留的微小撬口施力即可抬起，不需要额外拆卸固定螺丝，提升了运维检修的效率。在外形设计上没有做多余的装饰结构，所有曲面过渡都服务于结构强度与装配需求，侧边的斜度设计也考虑了注塑脱模的工艺要求，拔模斜度控制在1.5度，不需要复杂的侧向抽芯结构，单分型面即可完成注塑生产，有效降低了模具加工成本与量产时的成型难度。实际应用中这类盖板还可以根据使用场景调整材质，普通工况下采用ABS材质即可满足强度与防护需求，若应用在有弱腐蚀介质的场景，也可以更换为PP材质提升耐化学腐蚀性能，整体结构的适配性较强，可以覆盖多数小型内置电气模组的防护需求。
