三款不同规格便携立式储油容器设计

这套立式扁平结构的储油容器，最初的设计需求来自越野穿越场景的备用燃油携带痛点——常规圆形油桶在车辆后备箱堆叠时易滚动、空间利用率低，且侧面无固定结构，长途颠簸时容易移位磕碰。设计团队在前期调研时发现，不少越野玩家会自行切割塑料桶改造固定位，但存在密封失效、燃油渗漏的安全隐患，因此确定了扁平贴靠式的整体外形思路，让容器可以紧贴车辆侧杠、后备箱侧壁放置，配合侧面预留的绑带槽位，无需额外定制支架就能完成固定。

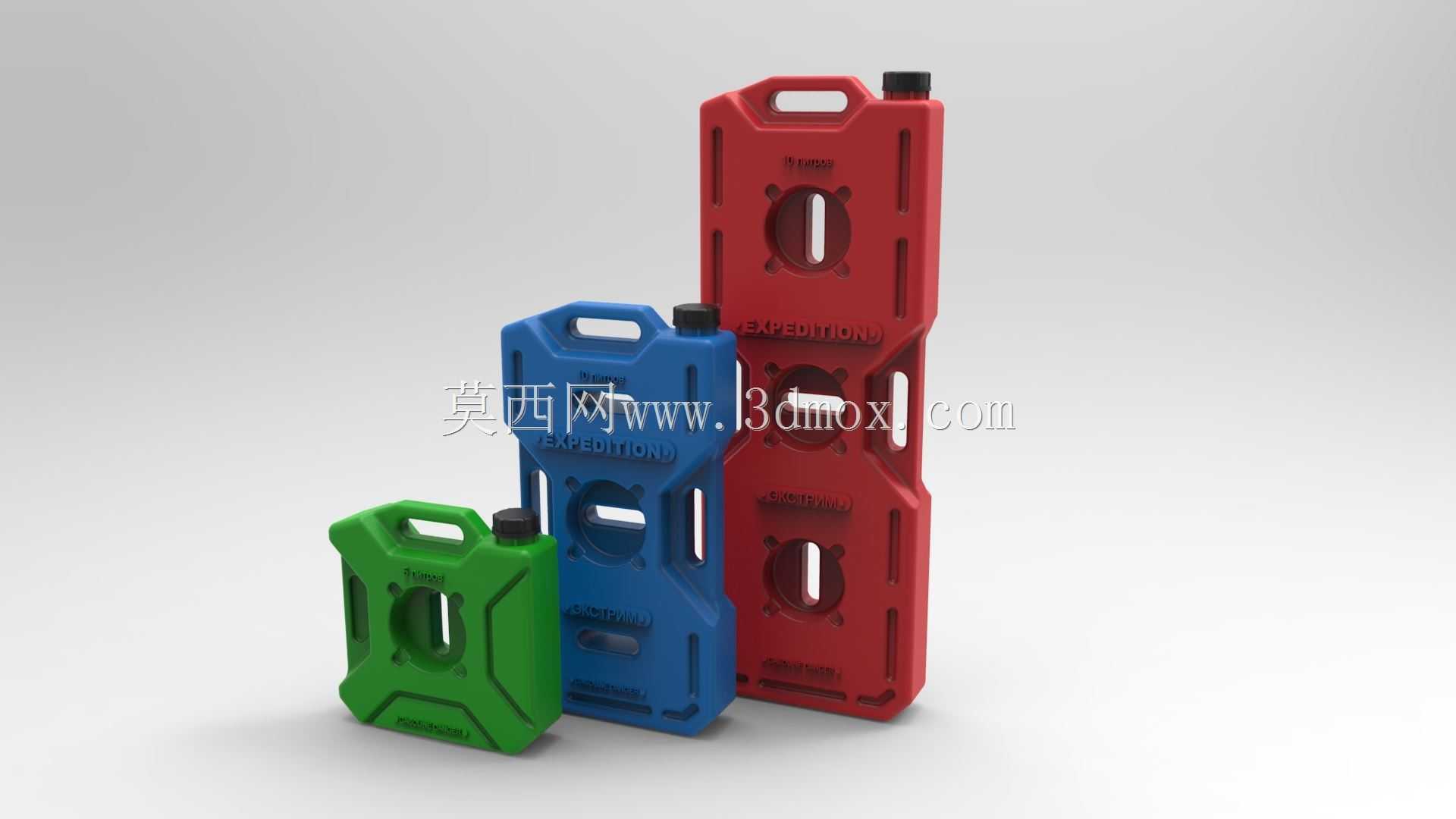

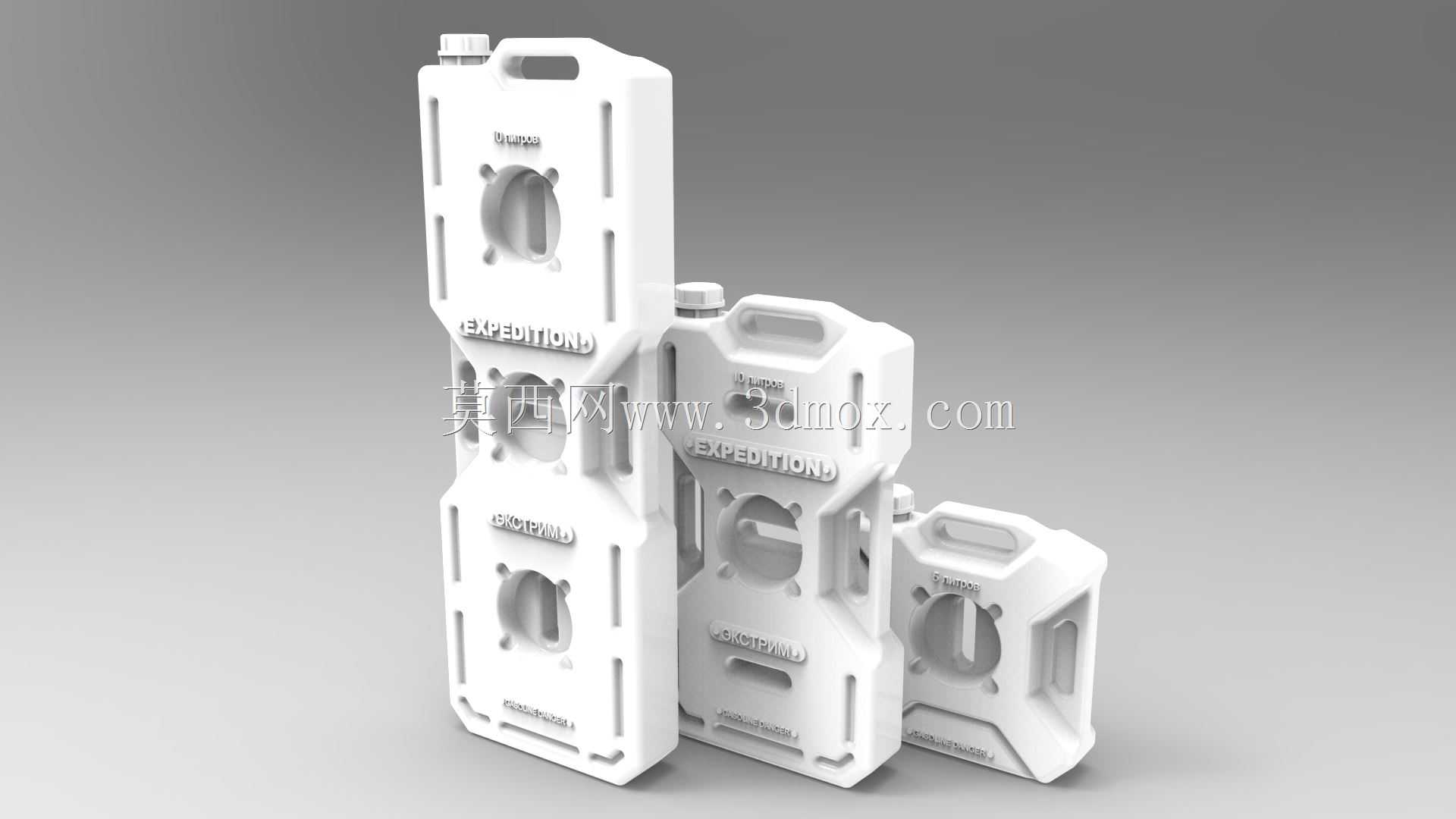

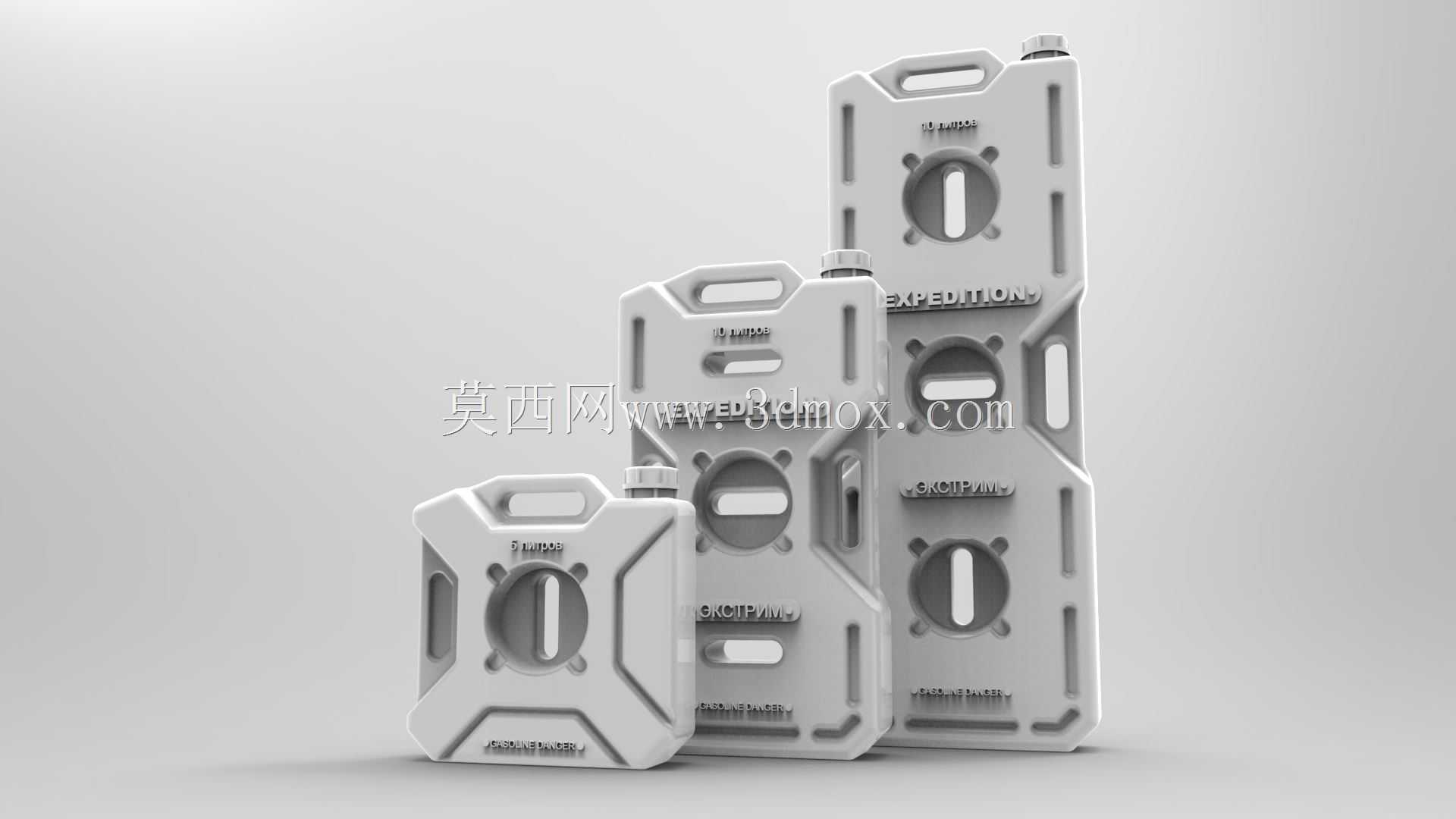

从功能特性来看，三款容器采用统一的截面轮廓，仅在高度方向做尺寸梯度区分，最小款容量适配单日短途穿越的备用油量，中间款覆盖中长途穿越需求，最高款可满足组队出行的公共储油需求，三款叠放时可以完全贴合，堆叠后整体占用的投影面积与单款最大尺寸一致，极大提升了储物空间的利用率。容器顶部的注油口采用偏心布置，避开了顶部提手的握持区域，加注燃油时不会因为提手遮挡导致燃油洒漏，注油口的密封结构采用双重卡合设计，即使容器倒置也不会出现渗漏，适配汽油、柴油等常见车用燃油的存储需求。

设计过程中，结构工程师重点优化了容器的壁厚分布，侧面的镂空槽并非单纯的装饰结构，而是在保证整体结构强度的前提下，减少了材料用量，同时镂空位置可以作为额外的握持点位，搬运满油状态的容器时，可以双手分别扣住上下两个镂空位，比仅靠顶部提手搬运更省力，也能避免单手提持时容器倾斜导致的密封处受力过大。容器边角全部做了大圆弧过渡，没有尖锐棱角，一方面避免搬运时划伤操作人员，另一方面在车辆行驶过程中如果发生磕碰，圆弧面可以分散冲击力，降低容器开裂的风险。

从安装边界来看，三款容器的厚度统一控制在较薄的尺寸区间，可以塞入车辆侧方的储物间隙、后备箱侧边的缝隙等常规圆形油桶无法放置的空间，侧面的加强筋沿高度方向布置，既提升了容器竖直放置时的承重能力，堆叠放置时上层容器的重量可以通过加强筋传递到下层容器的支撑结构上，不会出现侧壁凹陷变形的问题。顶部的提手做了加宽处理，满油状态下提持时压强更小，长时间搬运不会勒手，提手的内孔尺寸足够佩戴劳保手套时操作，符合户外作业的使用习惯。

针对比例模型制作的需求，这套容器按照1:35的比例做了等比例缩放，所有细节包括侧面的镂空槽、顶部的注油口盖、边角的圆弧过渡都完整还原，模型制作时可以直接用于仿真越野场景的配件搭配，也可以作为结构设计的参考样件，验证扁平储液容器的壁厚分布、加强筋布置是否合理。在实际的工业设计参考中，这种扁平结构的思路也可以延伸到其他储液容器的设计中，比如车载备用水箱、户外露营的储水容器等，通过统一截面、梯度高度的设计，实现不同容量产品的模具通用，降低开模成本，同时提升产品的堆叠适配性。

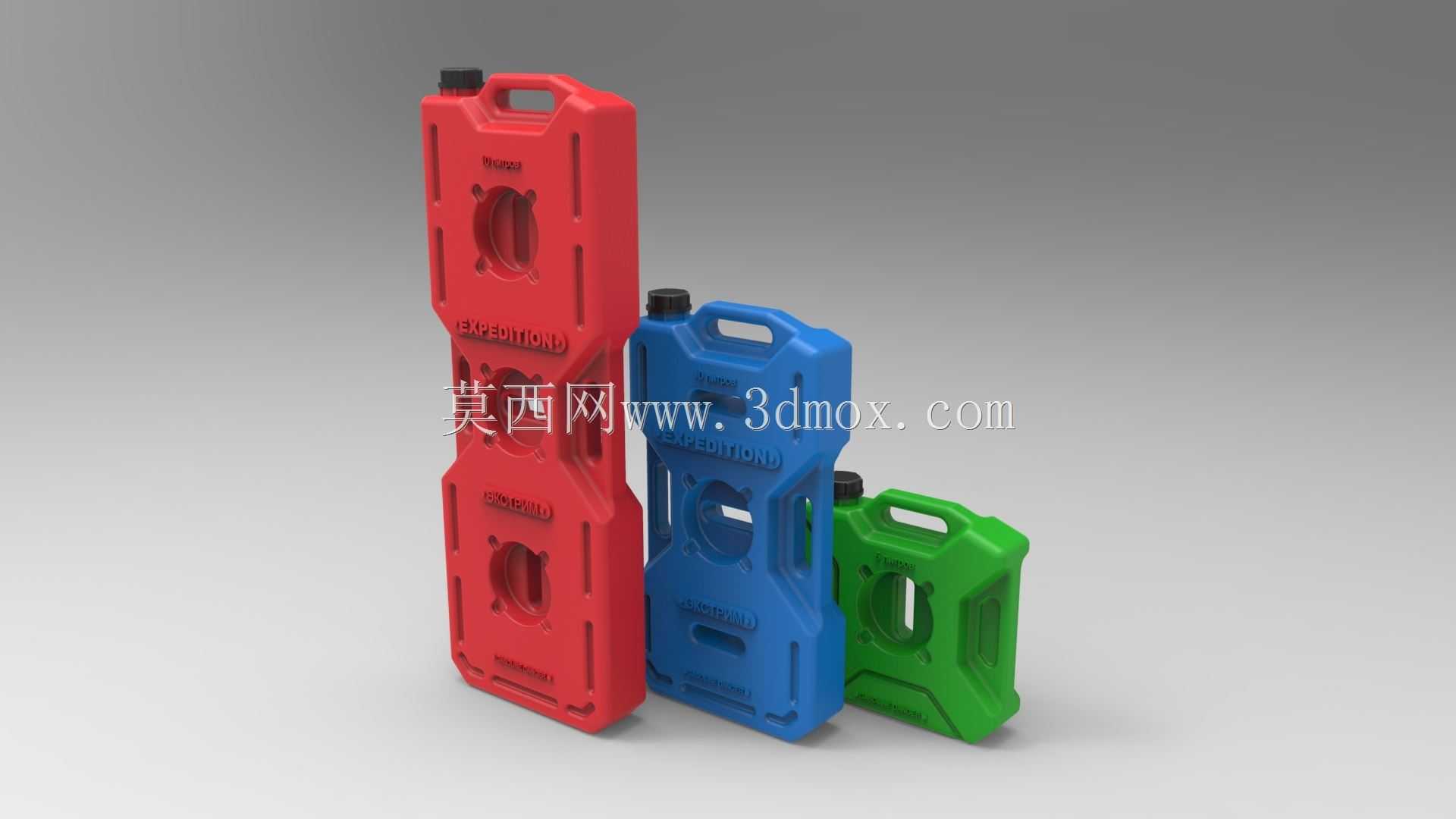

在结构验证阶段，工程师对容器做了跌落测试、堆码测试、密封测试，满油状态下从1.2米高度自由跌落至水泥地面，容器无开裂、无渗漏；堆叠三层满油容器静置72小时，最下层容器无明显变形；密封结构在0.2bar的内部压力下无渗漏，完全满足户外使用的强度要求。容器表面的标识区域预留了平整位，可以粘贴容量标识、燃油类型标识，避免不同燃油混加的问题。不同颜色的区分除了视觉上的辨识度，也可以作为不同液体存储的区分标识，比如红色存储汽油、蓝色存储柴油、绿色存储饮用水，避免错装误用。
