集成多类功能的便携组合式五金工具

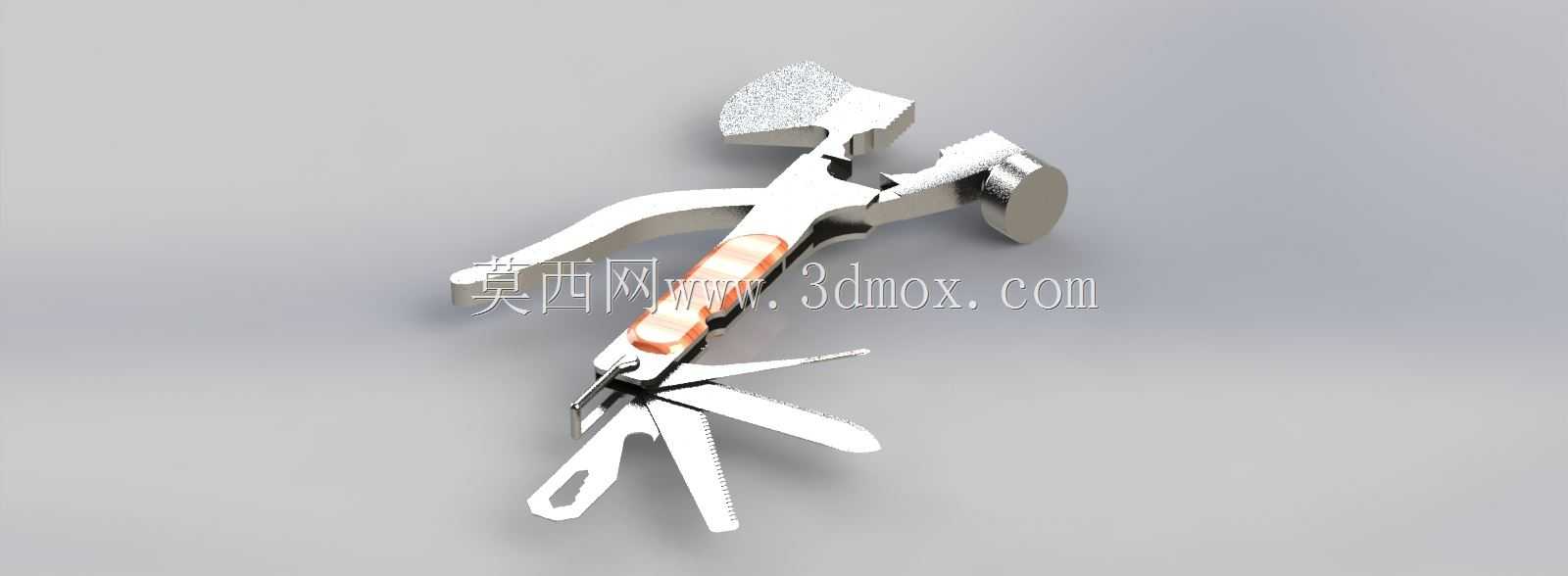

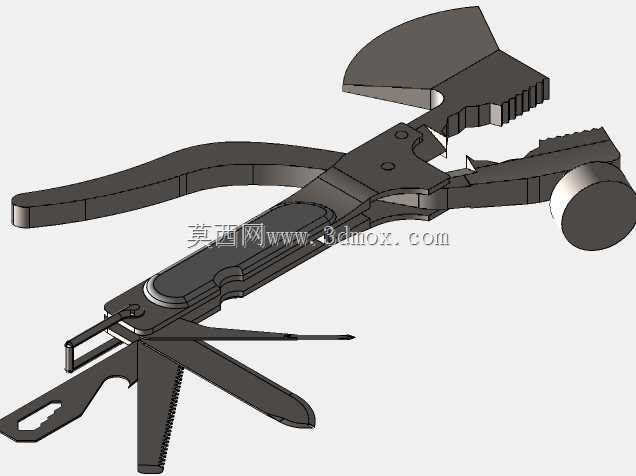

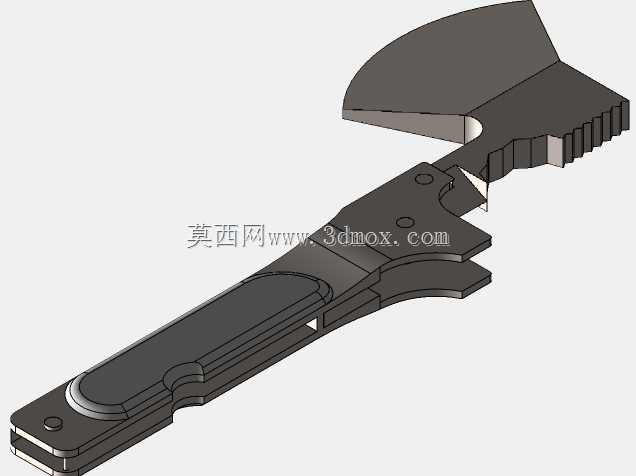

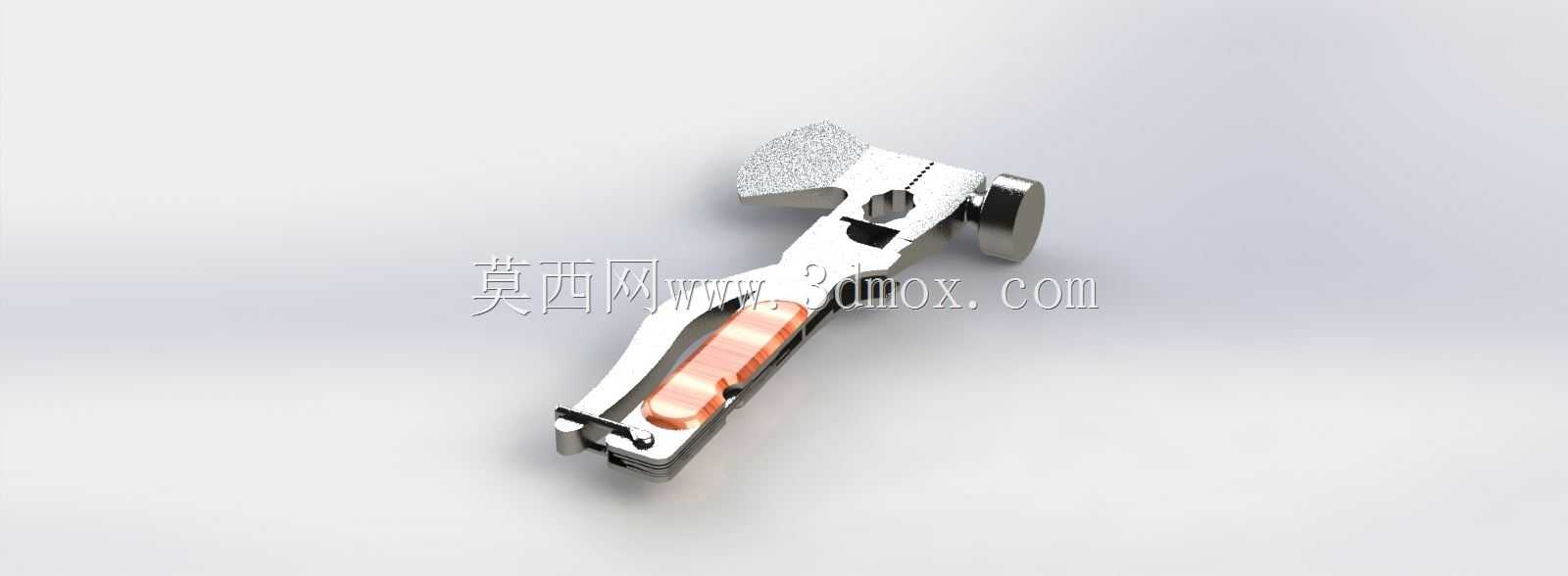

这款集成式多功能工具的设计，核心是解决户外作业、日常家用场景下零散工具携带不便、取用效率低的痛点，将锤击、斧劈、夹持、开罐、旋拧、凿削、锯切七类高频使用的功能整合在单一把手结构内，整体采用折叠收纳式结构，非使用状态下所有功能端头都可收合至手柄内部轮廓内，整体外轮廓无尖锐凸起，可直接放入工装口袋或随身工具包，不会剐蹭衣物或其他随身物品。从结构设计逻辑来看，主体承载骨架采用高强度不锈钢一体冲压成型，所有功能部件的铰接轴都采用过盈配合的铜套衬垫，避免反复开合后出现轴孔磨损导致的功能件松动，锤击端设置在工具的尾部端头，平面锤头做了局部淬火处理，硬度控制在HRC48-52区间，既保证敲击铁钉、小型金属件时不会出现锤头凹陷，也避免硬度过高导致敲击时崩边飞溅；斧头功能集成在锤头的对侧，斧刃做了25度开角，刃口厚度控制在0.3mm，可满足户外露营时劈砍细树枝、修整小型木构件的需求，刃口外侧设置有可滑动的硬质塑料保护套，收纳状态下完全覆盖斧刃，避免误触划伤。夹持功能即钳口结构，采用折叠弹出式设计，需要使用时按压手柄侧方的解锁卡扣，钳头即可从手柄中部的槽位弹出，到位后自动卡紧锁止，钳口内侧设置有平口夹持段和齿状防滑段，既可以夹持平整的金属薄片、塑料件，也可以夹持圆形的线材、管件，钳口尾部集成了硬线剪切刃，可剪切直径2mm以内的铁丝、铜丝，满足日常接线、修整线材的需求。开罐器结构设置在钳头的侧方，采用标准的易拉罐开罐勾型设计，同时兼顾啤酒瓶盖起子的功能，不需要额外弹出，在钳头展开状态下即可直接使用。螺丝刀组件采用隐藏式抽拉结构，手柄内部的空腔内收纳了一字、十字两个常用规格的批头，批头与手柄采用磁吸式连接，抽出后插入手柄端部的六角孔即可固定使用，批头采用S2合金钢材质，可承受日常旋拧螺丝的扭矩需求，不会出现批头滑牙断裂的问题。凿子功能集成在斧刃的下方，平口凿头可用于剔除墙面凸起、修整木材毛刺，锯条则采用折叠式设计，收纳时完全嵌入手柄侧面的凹槽内，使用时翻出即可锁定，锯条为细齿高速钢材质，可锯切小型塑料件、薄铝片、细木杆，满足临时裁切需求。手柄部分采用两片式结构，外侧贴合防滑橡胶垫，橡胶垫表面设置有凹凸的防滑纹理，即使手上沾有油污、水渍也能稳定握持，手柄的整体长度控制在130mm左右，展开所有功能后的最大外轮廓尺寸不超过180mm，整体重量控制在280g左右，长时间握持使用也不会产生明显的负重感。从安装边界来看，这款工具不需要额外的固定安装结构，所有功能件的运动行程都在自身轮廓范围内，展开钳头、锯条等部件时，只需要预留出不小于50mm的侧向操作空间即可，不会与周边的物体产生干涉。在实际使用场景中，不管是家庭日常维修家具、紧固螺丝、开取包装，还是户外露营时搭建帐篷、修整柴火、开取罐头，或是水电工临时上门处理小型维修作业，不需要携带整套的工具箱，单把工具即可覆盖绝大多数的基础操作需求，结构上所有铰接位置都做了防水防尘设计，日常使用后不需要特殊维护，只需要定期在铰接轴位置滴少量润滑油即可保证开合顺畅，功能件的刃口如果出现磨损，可使用普通油石直接打磨修复，不需要专业的修磨设备，整体结构没有易损的塑料连接件，正常使用情况下的使用寿命可达到十年以上。
