适配16通径先导方向阀的液压分板结构

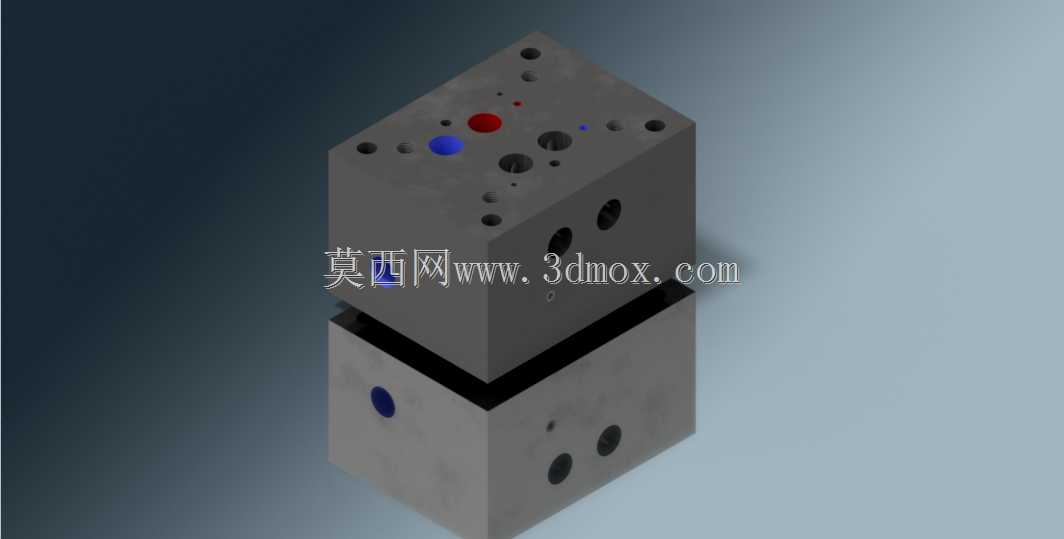

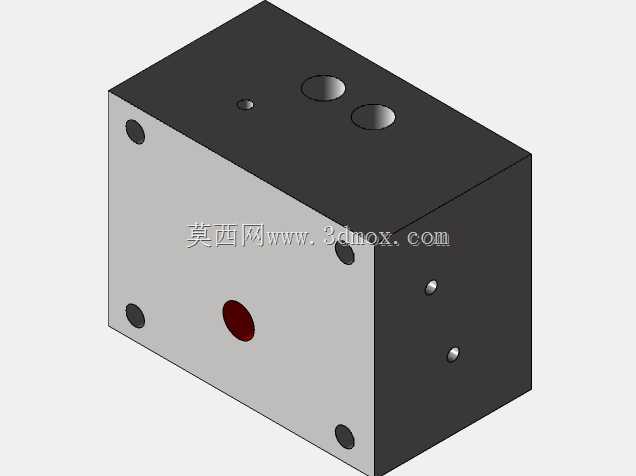

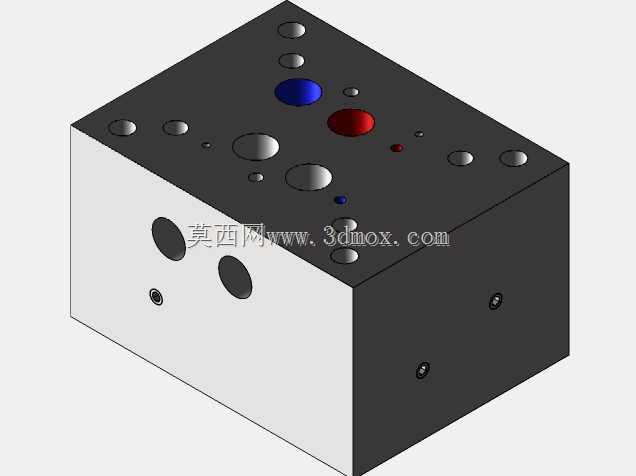

在工业液压系统的集成化设计场景中，这类适配16安装尺寸先导操作方向控制阀的液压分板，是阀组集成环节的核心连接件，主要承担油路汇通、阀件固定安装的核心作用，常见于注塑机液压站、工程机械液压主控回路、机床液压夹紧系统这类需要集中布置方向控制阀的设备单元中。不同于零散布管的油路连接方式，集成式分板能够将多组控制油路整合在实体块材内部，大幅减少外接管路的接头数量，降低系统渗漏油的风险，同时压缩整个阀组的安装占用空间，让液压站的布局更加紧凑规整。从实际功能特性来看，该分板采用上下叠层的块式结构，上层块体预留了对应先导方向阀的全部安装油口，不同颜色标识的孔位分别对应压力油进油口、工作油口以及回油通道，孔位的位置度公差严格匹配16通径方向阀的安装接口标准，能够保证阀件安装后各油道完全对中，不会出现油液节流、内泄的问题。下层块体则承担油路过渡与外接管路连接的作用，侧面预留的通油孔用于对接系统主油路与执行元件的连接管路，叠层结合面采用高精度平面加工，表面粗糙度控制在合理范围内，装配时配合密封件即可实现叠层面的高压密封，能够承受常规工业液压系统的额定工作压力。设计这类液压分板时，首先要确认所适配先导方向阀的完整安装尺寸边界，包括安装螺钉的孔位分布、各油口的通径大小与相对位置、阀件底部的密封槽尺寸，确保阀件安装后不会出现干涉。其次要梳理整个控制回路的油路走向，在块体内部合理布置油道，避免不同压力等级的油道之间出现壁厚不足的问题，尤其是高压油道与回油道之间的壁厚，需要根据系统最高工作压力做强度校核，防止长期使用过程中出现块体开裂、油道串通的故障。油道的转角位置通常会做工艺倒角处理，减少油液流动过程中的局部压力损失，降低系统发热的概率。从安装边界来看，该分板的整体外形为立方体结构，安装时需要预留足够的操作空间用于阀件的固定螺钉拆装，以及侧面外接管路的接头安装，底部通常会预留安装固定孔，用于将整个阀组固定在液压站的安装基座或者阀架上，固定孔的位置需要避开内部油道，防止钻孔时打穿油道造成泄漏。实际选型使用时，需要确认分板的油道通径是否匹配系统的额定流量，避免通径过小造成油液流速过高，引发系统噪音大、压力损失超标的问题；叠层面的平面度如果达不到要求，装配后容易出现渗漏油，因此加工完成后需要对结合面做研磨处理，保证密封性能。这类分板的油道内部通常会做去毛刺处理，防止加工残留的铁屑在系统油液循环过程中进入阀芯，造成方向阀卡滞的故障，这也是液压阀块加工过程中容易被忽略的细节，直接影响整个液压系统的运行可靠性。在液压系统集成设计中，这类标准化的分板能够减少现场管路装配的工作量，降低管路布置出错的概率，同时提升整个液压回路的维护便捷性，出现故障时可以直接拆解阀件或者更换分板，不需要对整个管路系统做大规模拆卸。
