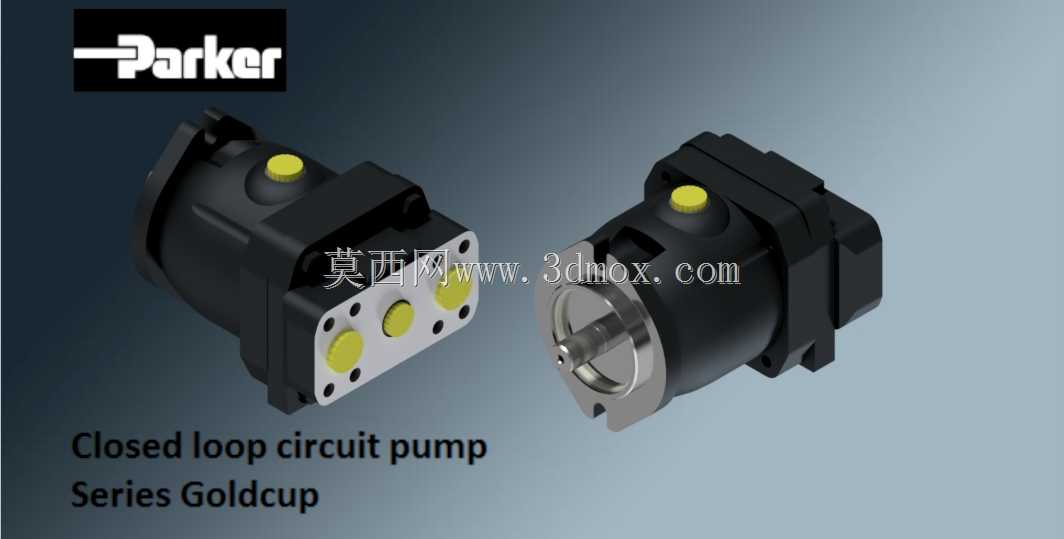

派克金杯系列闭环回路液压柱塞泵结构

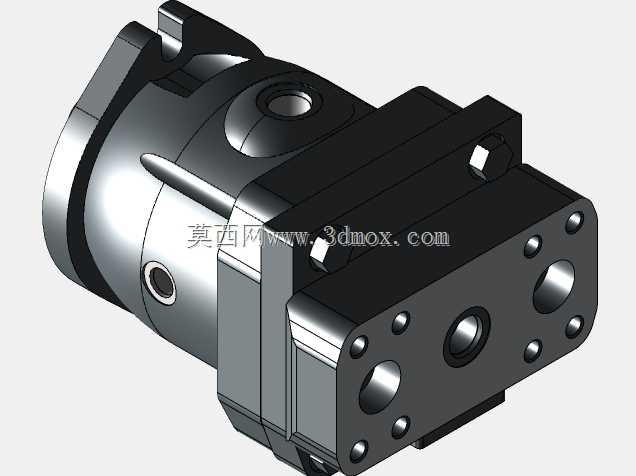

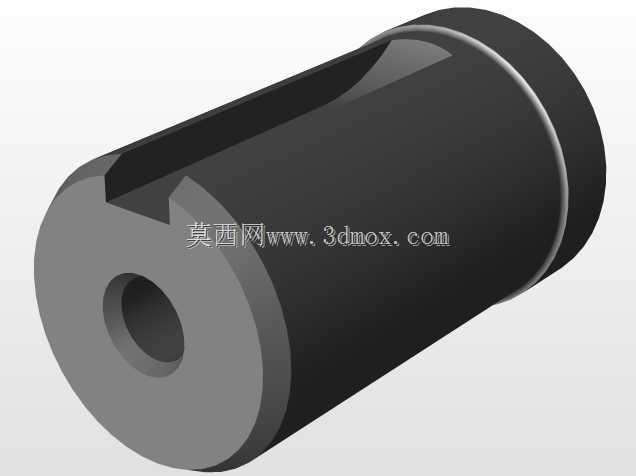

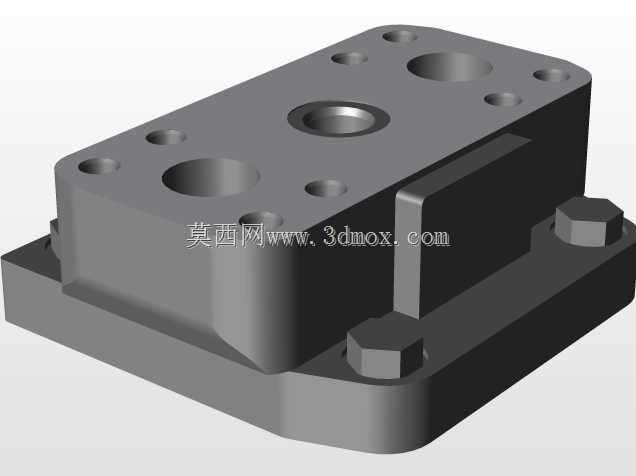

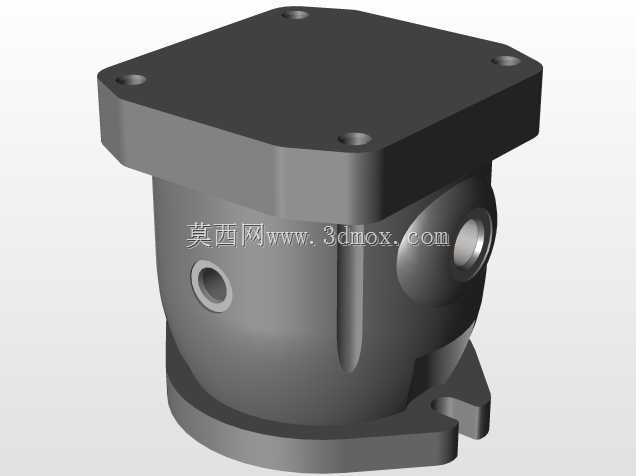

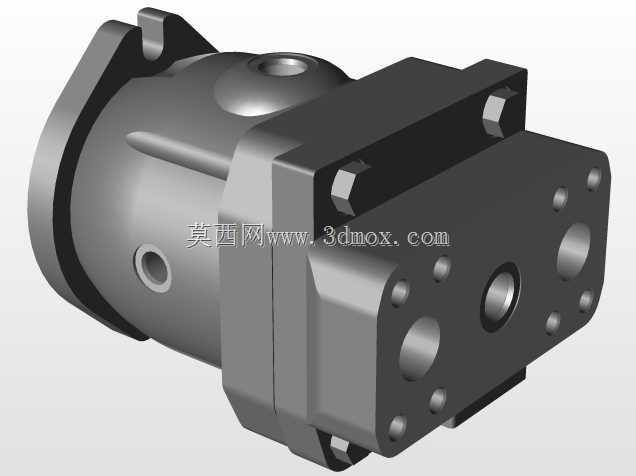

在重型工程机械、大型农业装备、矿山采掘设备以及高端工业液压系统的动力回路搭建中，闭环液压回路凭借功率密度高、能量损耗低、调速响应快的特性，一直是大负载连续作业场景的首选动力传输方案，而作为闭环回路核心动力元件的柱塞泵，其结构合理性、安装适配性直接决定整套液压系统的运行稳定性与寿命表现。本次呈现的派克金杯系列闭环回路泵，是针对高压连续作业工况开发的轴向柱塞式液压动力元件，适配P6级闭环液压回路的使用要求，在结构设计上充分考虑了工程现场的安装维护需求与长期运行的可靠性要求。从实际应用场景来看，这类泵常被配置在大马力拖拉机的液压驱动系统、混凝土泵车的臂架驱动回路、矿山掘进设备的行走动力单元以及大型注塑机的锁模液压回路中，能够在持续高压工况下稳定输出高压油液，为执行元件提供可控的动力输出，相比开式回路用泵，其自带的补油、压力保护集成结构能够大幅简化外围液压管路的布置，减少系统潜在的泄漏点。从功能特性层面看，该泵采用斜盘式轴向柱塞结构，配流盘经过高精度研磨处理，能够在35MPa以上的连续工作压力下保持极低的容积效率损失，泵体集成的补油泵单元能够实时补充闭环回路内的油液泄漏，同时内置的压力切断阀可以在系统过载时快速调整斜盘角度，限制系统最高压力，避免管路与执行元件出现超压损坏。泵体的进出油口采用法兰式连接结构，油口的位置布局充分考虑了不同安装姿态下的管路走向需求，侧面预留的控制油口能够适配手动、电控、液控等多种排量控制方式，满足不同设备的调速控制需求。在设计思路上，该泵的壳体采用高强度铸铁整体铸造而成，壳体内部的流道经过流体仿真优化，能够降低高压油液在泵体内的流动阻力，减少油液发热问题；柱塞组件采用铜合金滑靴与斜盘接触的结构，滑靴表面的静压油腔能够在接触面上形成稳定的油膜，降低金属部件的直接磨损，延长泵的大修周期；传动轴采用合金结构钢锻造加工，轴端的密封结构采用双唇口耐压油封，能够承受泵体内的回油背压，避免出现轴端渗漏问题。从安装边界与外形尺寸来看，该泵的安装法兰采用标准的SAE法兰接口，止口尺寸与安装孔位符合行业通用安装规范，能够直接替换同规格的其他品牌闭环泵，无需对设备的安装支架进行额外改造；泵体的整体轴向尺寸经过紧凑化设计，在保证内部柱塞行程满足排量要求的前提下，尽可能压缩了泵体的总长度，适配安装空间局促的设备布局场景；泵体顶部的排气螺塞位置设置在壳体最高点位，方便初次安装时排出泵腔内的空气，避免启动时出现气蚀损坏；轴伸端采用平键连接结构，键槽的尺寸与公差符合通用液压泵的连接标准，能够与不同规格的联轴器、分动箱输出轴直接匹配。在实际选型适配过程中，需要注意该泵的泄油口必须单独接回油箱，保证泵壳体内的回油压力不超过密封件的承压上限，同时吸油（补油）管路的通径需要满足补油泵的流量要求，避免补油不足导致的吸空问题；泵体的安装姿态可以根据设备空间进行调整，但需要保证泄油口始终处于泵体的高位区域，确保壳体内的油液能够充分润滑内部的轴承与摩擦副。这类闭环泵在三维建模过程中，完整还原了内部柱塞、滑靴、斜盘、配流盘、补油泵齿轮组的配合关系，同时对外部的安装法兰、油口螺纹、控制接口的尺寸进行了精准复刻，能够直接用于液压系统的管路布局干涉检查、安装支架的结构设计，也可以作为液压系统教学演示的具象化模型，帮助设计人员直观理解闭环柱塞泵的内部结构与工作原理，在设备开发阶段提前规避安装干涉、管路走向不合理等潜在问题，缩短液压系统的开发调试周期。
