多层组合式零件收纳货架结构设计

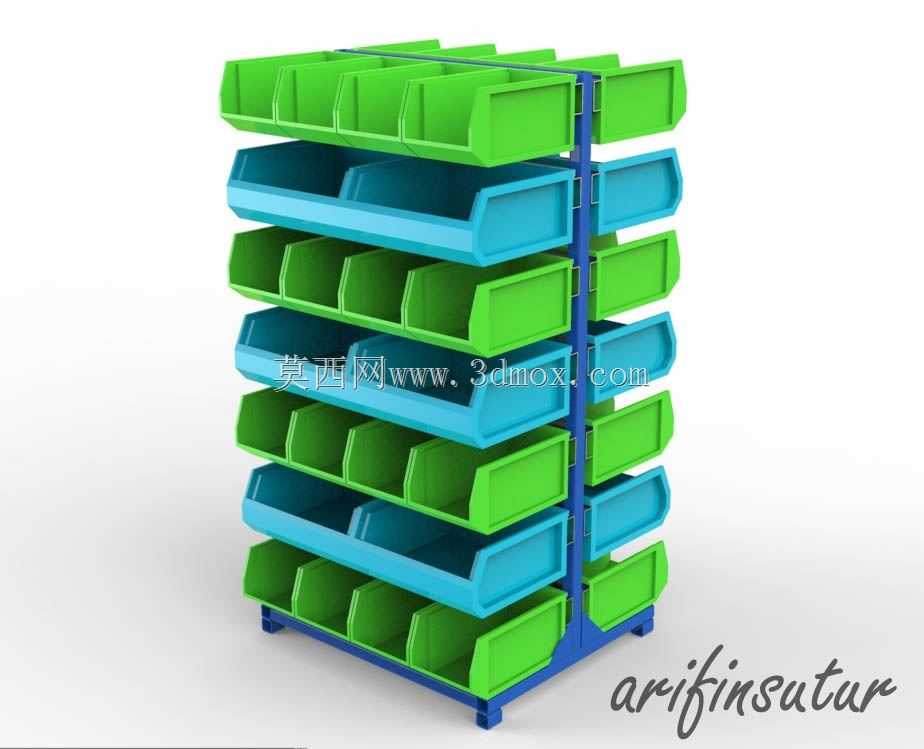

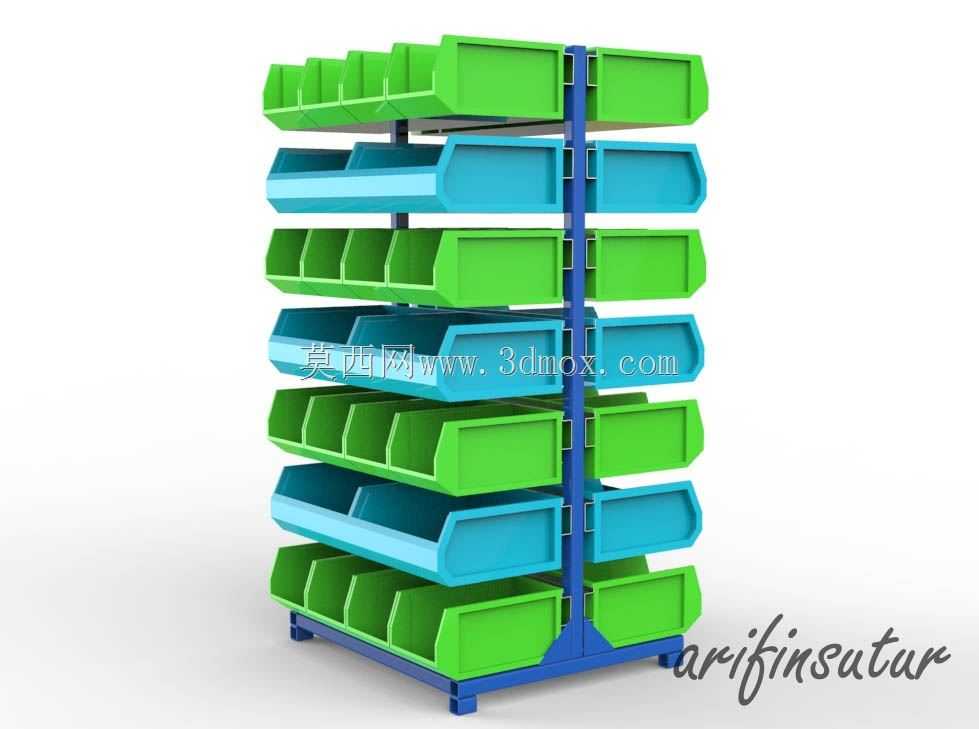

车间生产现场的零散标准件、加工半成品、工装辅具的收纳一直是现场5S管理的核心痛点，这类多层组合式零件收纳架的设计，正是针对机加工车间、装配工位、维修班组的零散物料存取需求开发，区别于普通大跨度仓储货架，这类收纳架的核心定位是小尺寸、多SKU物料的就近存取，避免作业人员往返大型仓储区取件浪费工时，在装配线旁的工位侧、维修班组的工具墙旁、质检区的待检零件暂存区都有极高的适配性。从结构设计逻辑来看，整体采用立式单立柱支撑搭配双侧斜插式零件盒的布局，立柱采用冷弯型钢一体冲压成型，沿立柱高度方向等距冲压有双排挂接卡口，卡口的间距经过反复校核，既保证相邻层零件盒安装后不会出现上下干涉，又能最大化利用垂直方向的存储空间，避免层高浪费；立柱底部设计有外翻式安装脚，每个安装脚预留两个地脚螺栓安装孔，既可以通过膨胀螺栓直接固定在水泥地面上，也可以搭配加厚橡胶脚垫直接放置在平整地面，满足固定工位和临时移动工位的不同安装需求。挂接式零件盒采用改性PP材质注塑成型，盒体前低后高的斜口设计是核心功能点，作业人员无需抽出整个盒体，就可以直接观察盒内物料存量、伸手取放盒内深处的零件，每个零件盒背部设计有两个与立柱卡口匹配的挂舌，挂舌与盒体一体注塑成型，挂接后带有轻微的自锁角度，即使受到轻微碰撞也不会从立柱上脱落，同时单个零件盒可以根据存储物料的尺寸，随时调整在立柱上的安装高度，无需拆解整体架体，适配不同高度尺寸的零件存储需求。从安装边界尺寸来看，整体架体的占地面积控制在0.16平方米以内，垂直高度适配多数车间工位的操作视线范围，不会遮挡作业人员的操作视野，双侧挂接的布局让单根立柱的两侧都可以挂载零件盒，相比单侧挂架的空间利用率提升近一倍，架体总承重经过载荷校核，每层单个零件盒的额定承重为5kg，整架额定承重不超过80kg，完全满足零散螺丝、螺母、垫片、小型刀具、待检小零件等轻量物料的存储需求，不会出现立柱变形、零件盒脱落的风险。在实际场景适配中，这类收纳架可以根据工位的物料SKU数量灵活组合，既可以单架独立使用放置在工位转角处，也可以多架并排拼接组成小型物料存储区，零件盒可以选配分隔板，将单个盒体内腔分隔为2-4个独立小格，进一步提升多SKU小零件的分类存储能力，盒体前侧预留有标签插槽，可以插入物料标识卡，明确标注盒内物料的型号、规格，避免不同规格零件混放导致的装配错件问题。设计过程中特意规避了传统多层搁板货架的空间浪费问题，传统搁板货架放置零散零件时，需要额外搭配零件盒，搁板本身的厚度、搁板与零件盒底部的冗余间隙都会压缩垂直存储的有效空间，而挂接式结构直接让零件盒与立柱连接，省去了搁板的结构重量和空间占用，相同高度下可以多布置2-3层存储位，同时整体架体的自重更轻，单人即可完成架体的组装和位置调整，不需要借助起重搬运设备。针对车间常见的油污、切削液飞溅场景，零件盒和立柱的表面都做了耐油污、耐腐蚀的表面处理，立柱表面采用静电喷塑工艺，涂层附着力强，日常清理时直接用抹布擦拭即可去除表面油污，不会出现涂层脱落、基材锈蚀的问题，零件盒的注塑材质本身耐酸碱、耐切削液腐蚀，即使长期接触车间常见的冷却介质、润滑油脂，也不会出现材质变脆、开裂的问题，使用寿命远高于普通纸质收纳盒、薄塑料收纳盒。在安装适配性上，立柱的卡口尺寸做了通用化设计，除了配套的同系列零件盒之外，也可以挂接同卡口规格的工具挂板、导线架、刀具套等配件，拓展架体的使用功能，比如在装配工位可以在架体下层挂载零件盒存储标准件，上层挂接常用的螺丝刀、扳手等工装工具，实现单架同时满足零件存储和工具收纳的需求，进一步压缩工位旁的置物空间占用。
