浮筒式河道增氧曝气装置结构设计

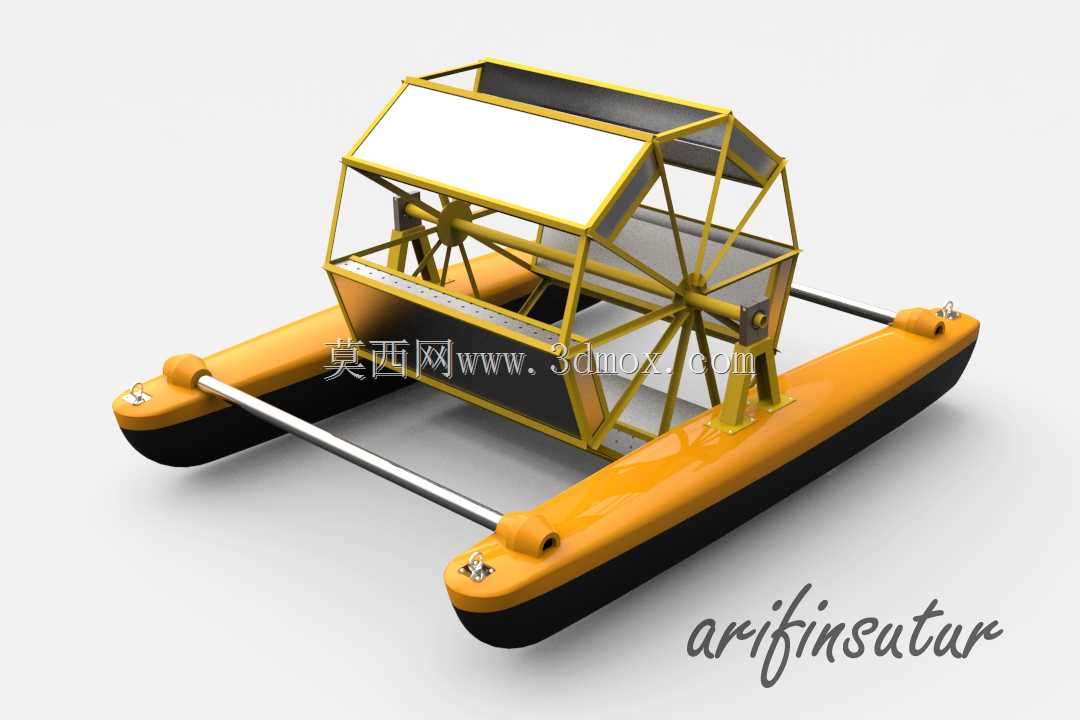

这款浮式曝气装置主要面向自然河道、景观湖泊、小型养殖塘等封闭或缓流水域的水体增氧场景，解决静止水体溶氧量不足导致的水质恶化、黑臭、水生生物缺氧死亡等实际问题。从结构设计逻辑来看，整套设备采用双浮筒承载方案，两个对称布置的充气浮筒作为整个装置的浮力基础，浮筒采用长条形流线型设计，端部做圆弧过渡，既可以降低水面行进或受水流冲击时的阻力，也能避免浮筒边角在长期水流拍打、杂物碰撞下出现破损。浮筒之间通过两根横向金属连接杆刚性连接，连接杆两端通过抱箍结构与浮筒顶面的安装座固定，安装座预埋在浮筒内部，与浮筒的气密层做一体化密封处理，避免连接位置出现漏气问题，保障浮力储备稳定。

核心作业机构为中部的轮式提水曝气结构，整套轮架采用桁架式焊接结构，主体框架由等边角钢拼接而成，在保证整体结构刚度的前提下尽可能降低自重，减少浮筒的浮力负载。轮架两侧为辐条式转轮结构，转轮中心通过滚动轴承座安装在横跨两个浮筒的主支撑轴上，主支撑轴两端同样固定在浮筒顶面的安装支座上，保证转轮转动时的同轴度，避免运行过程中出现卡滞、偏磨问题。转轮周向均匀布置多组提水板，提水板采用带一定倾角的平板结构，当转轮受驱动转动时，提水板会持续将下层水体舀起，提升至一定高度后泼洒向空中，通过水体与空气的充分接触实现溶氧提升，同时泼洒下落的水体也能带动表层水体流动，打破水体的温度分层与溶氧分层，让整个水域的溶氧分布更均匀。

轮架顶部设置有遮阳挡雨的顶棚结构，顶棚框架采用与主轮架一致的桁架结构，顶面覆盖轻质防水板材，既可以为下方的驱动部件、传动部件遮挡日晒雨淋，延长部件的使用寿命，也能避免落叶、水面漂浮杂物直接卡入转轮辐条间隙，降低日常运维的清理频率。驱动单元布置在轮架中部的密封安装舱内，安装舱做防水密封处理，避免水面溅水、雨水侵入导致驱动部件故障，动力输出端通过链传动结构连接转轮的中心转轴，传动链条外侧设置有可拆卸的防护罩，一方面防止杂物卷入传动副，另一方面也避免运维人员误触转动部件造成安全隐患。

从安装边界来看，整套设备的浮筒长度根据曝气轮的直径匹配设计，作业时浮筒的吃水深度控制在浮筒总高度的三分之一左右，预留足够的干舷高度，即使遇到水面小幅上涨、风浪波动的情况，也不会出现水漫入设备舱、浮筒上浪增重导致下沉的问题。设备整体宽度控制在两个浮筒外侧间距的合理范围，既保证整体的抗倾覆稳定性，即使单侧受水流冲击或者人员站在单侧浮筒上做运维操作，也不会出现侧翻，同时也能适应较窄的河道、小型塘口的作业需求，不会因为设备过宽无法进入狭窄水域。设备在水面的固定可以通过浮筒端部的系缆环连接锚绳，抛锚固定在指定作业区域，也可以通过岸基的固定桩牵拉定位，根据水域的水流速度调整锚绳的长度与固定点位置，保证设备在作业过程中不会随水流漂移出目标增氧区域。

在实际使用过程中，这套装置相比传统的水底曝气头、射流曝气设备，不需要铺设水下管线、不需要安装水下固定基础，整体可以在水面整体拖运转移，根据不同水域的增氧需求灵活调整作业位置，部署成本更低，运维难度更小。提水曝气的方式不会像水底曝气那样搅动底泥导致水体浑浊，更适合景观水体、生态河道的水质维护场景，同时转动的提水轮持续形成的水面波动，也能抑制水面藻类的大面积繁殖，辅助改善水体的整体生态环境。结构设计上所有涉水金属部件都做了防腐镀层处理，浮筒采用耐老化的气密材质制作，能够适应户外长期暴晒、水体浸泡的使用环境，减少部件腐蚀老化带来的故障概率。
