翻盖式带凸字标识烟盒打印结构设计

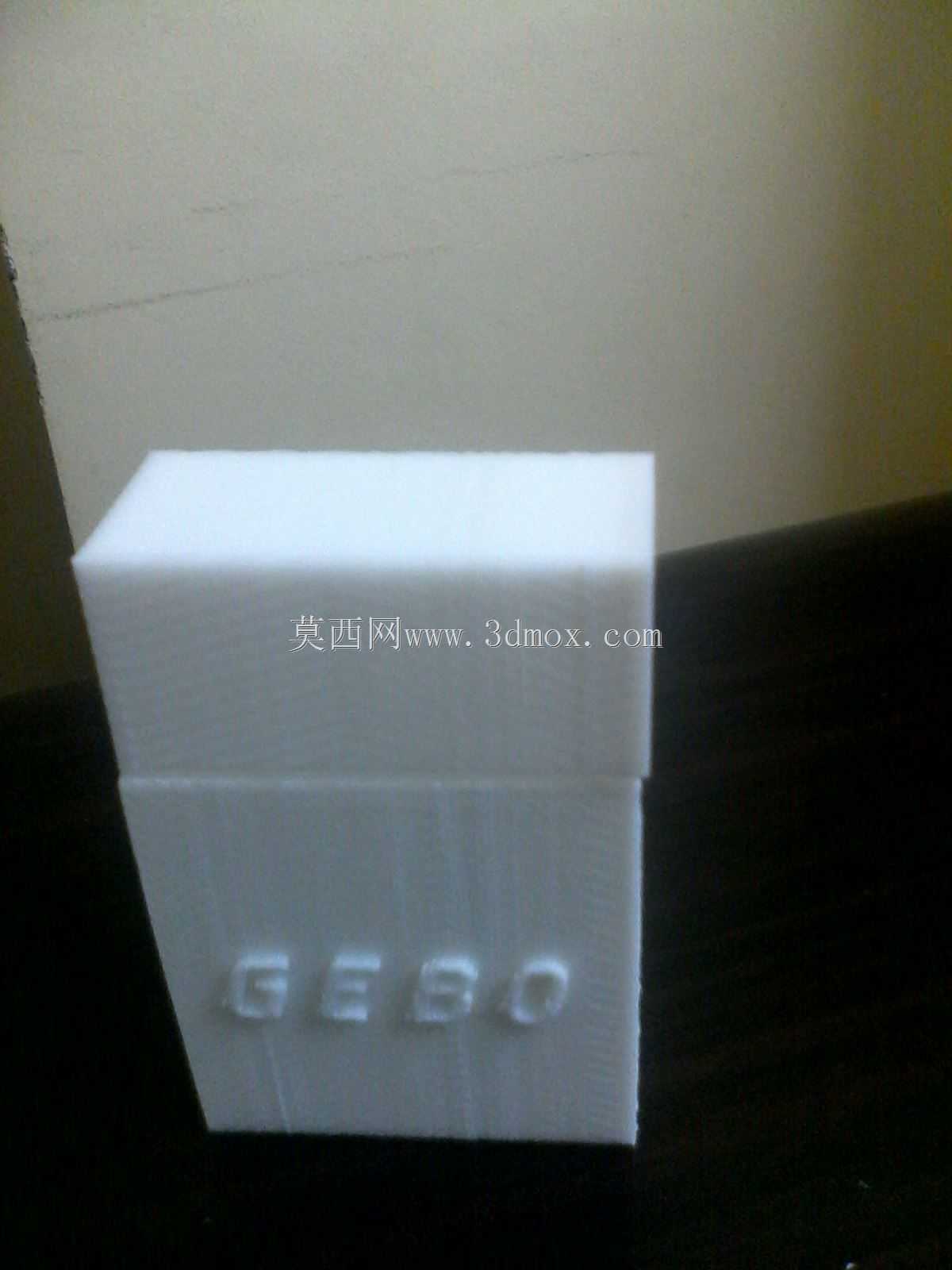

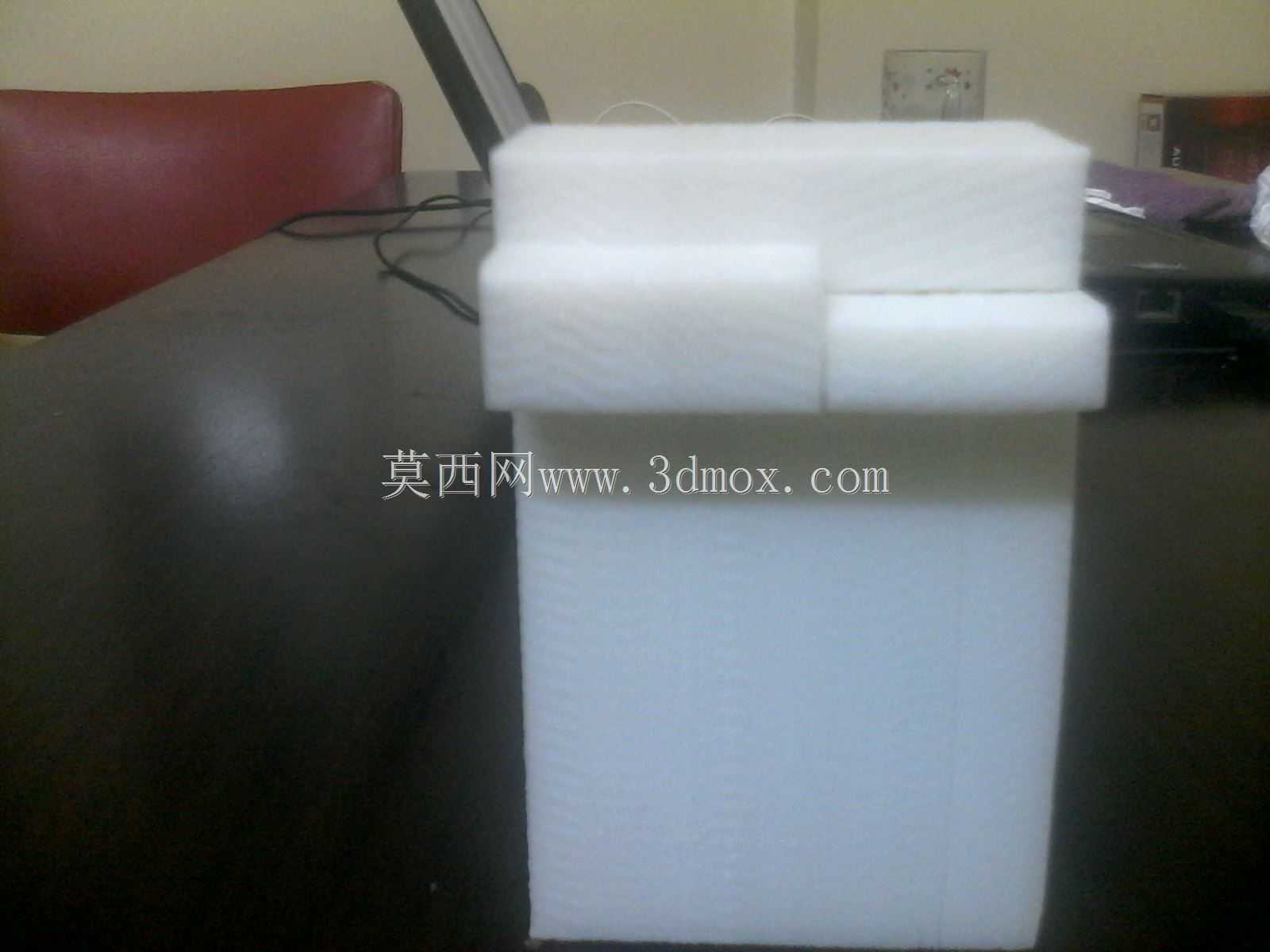

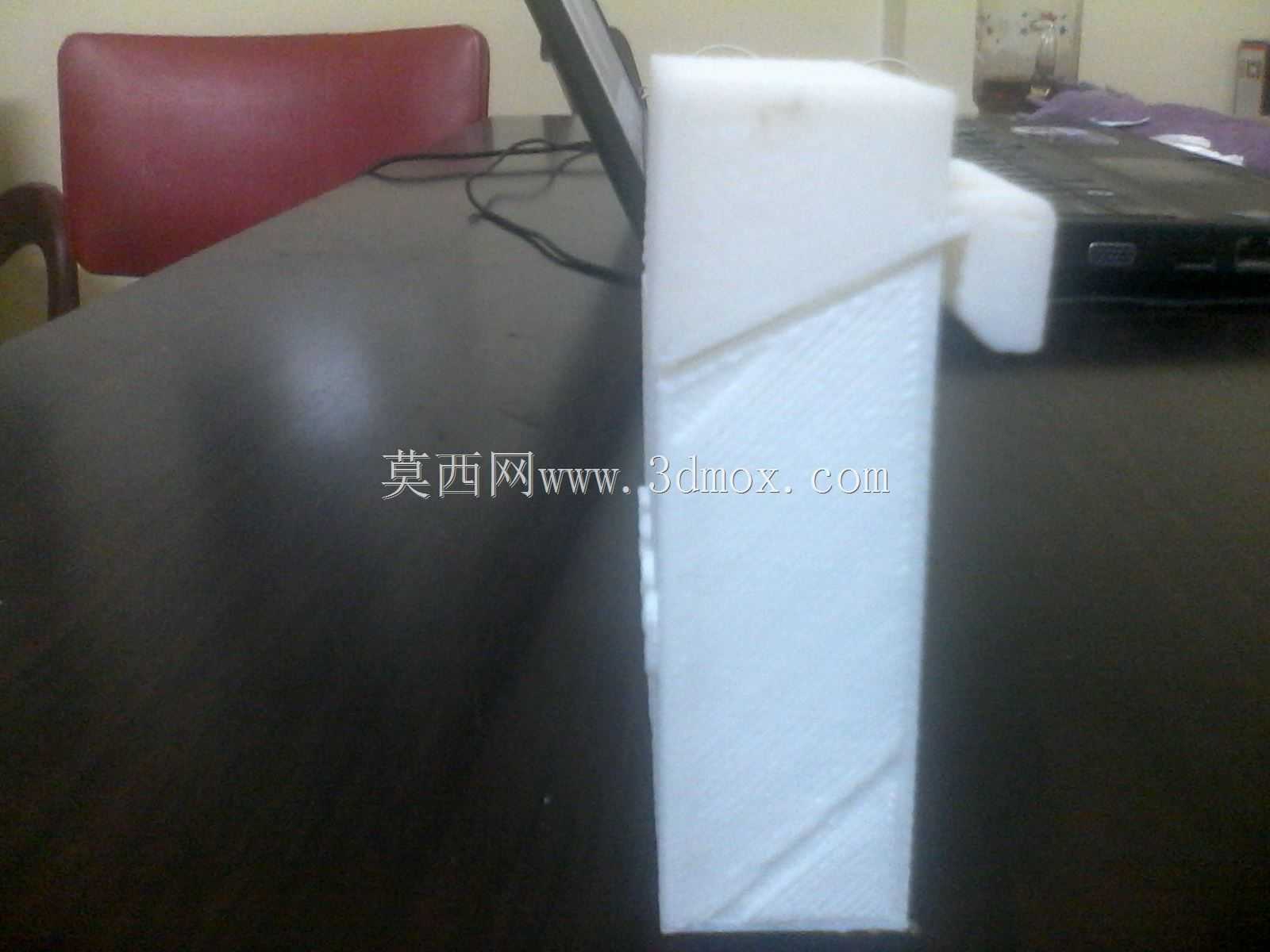

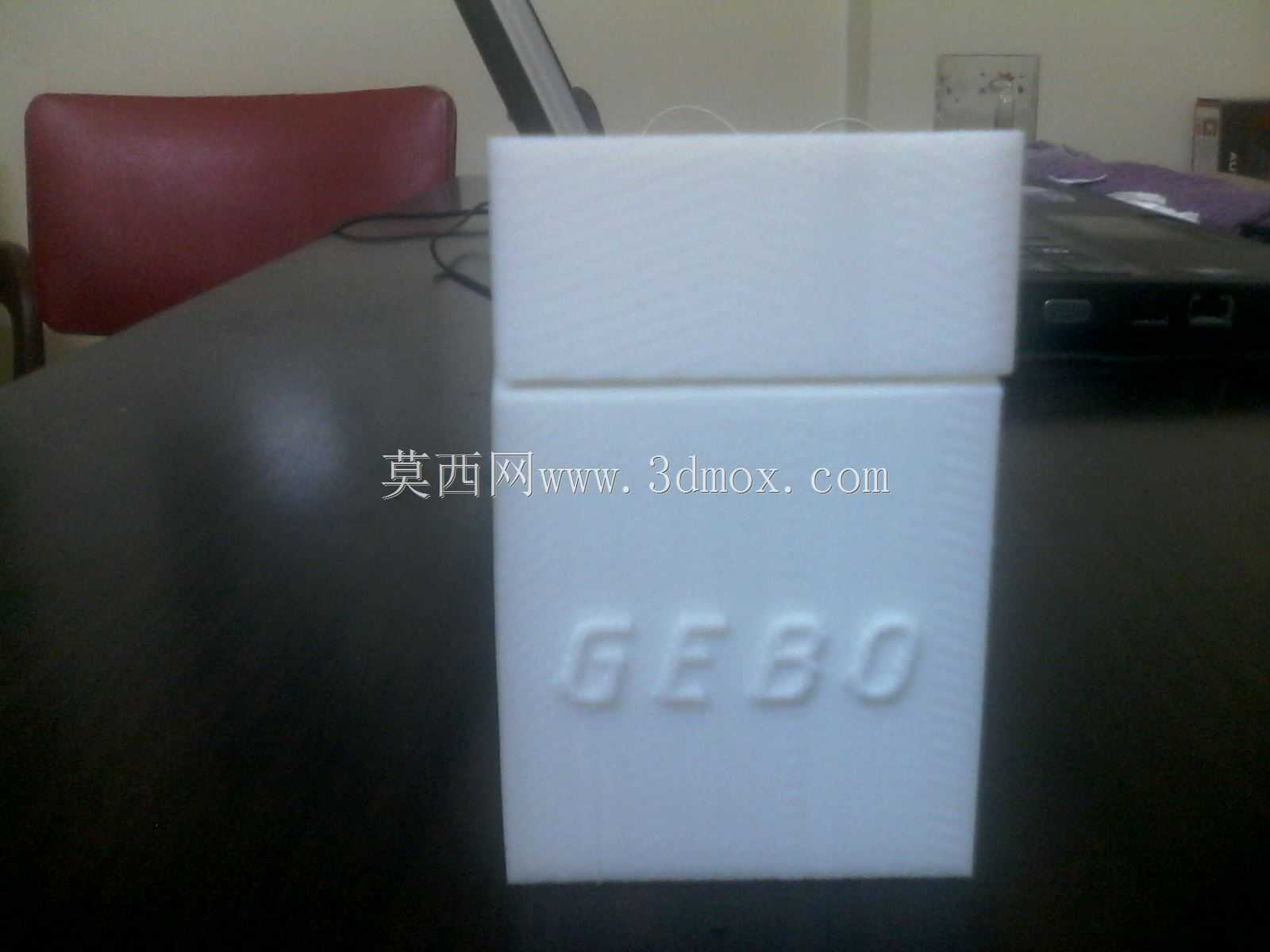

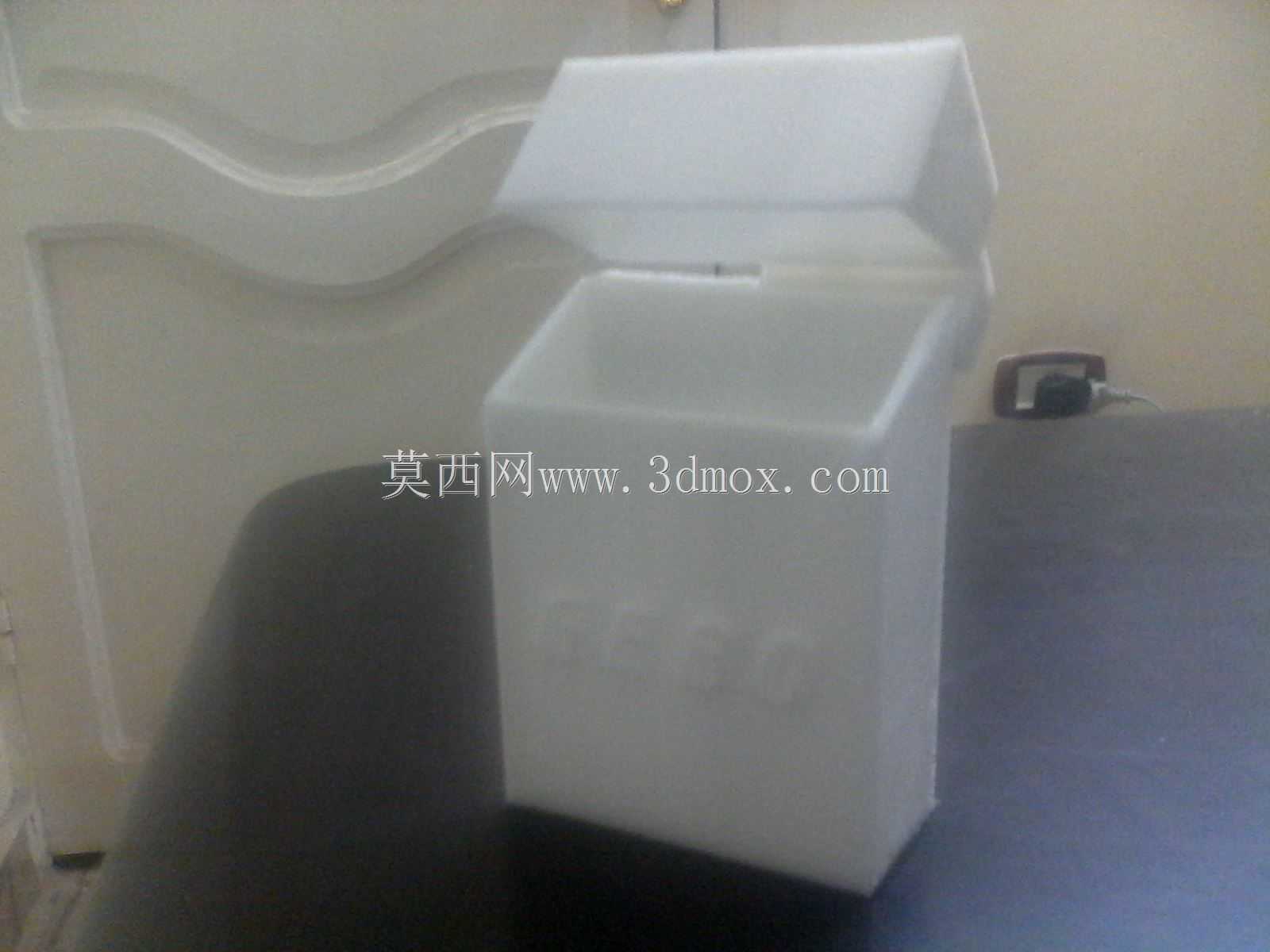

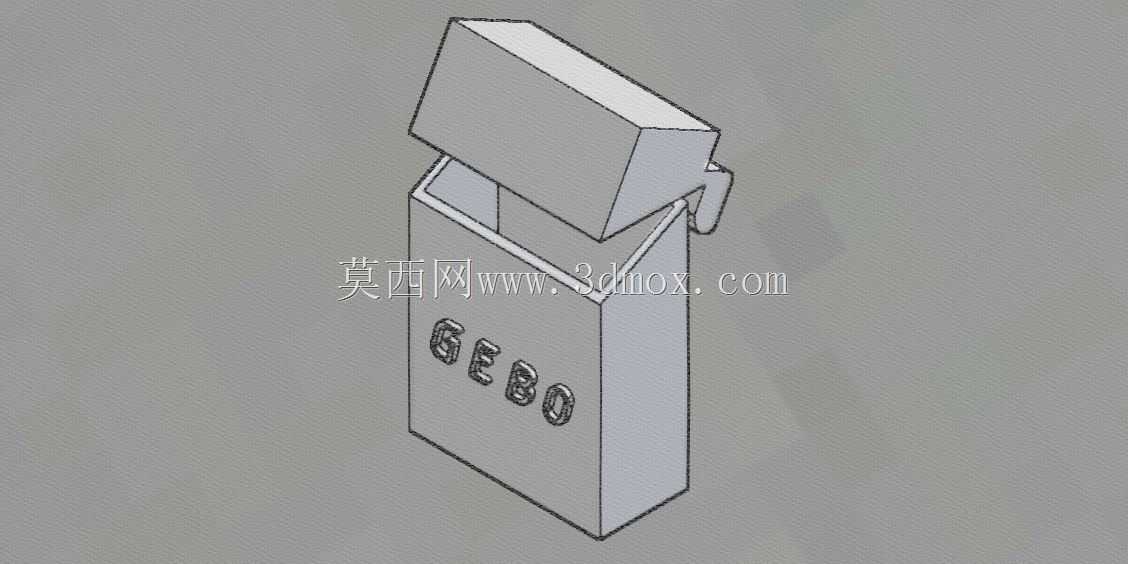

日常随身收纳场景中，硬质烟支的便携存放一直存在易挤压变形、盒体易受潮的痛点，这款适配3D打印成型的翻盖烟盒结构，正是针对随身便携使用的实际需求完成的结构设计，从使用场景的实际约束出发倒推结构参数，而非单纯做外观造型的复刻。从实际使用的边界条件来看，常规市售卷烟的单支直径在7.8mm左右，整包20支常规排列的占用空间为长88mm、宽56mm、厚23mm，因此盒体的内部容纳腔在设计时预留了单边0.4mm的装配间隙，既不会因为间隙过大导致烟支在盒内晃动散支，也不会因为间隙过小造成取放卡滞，甚至打印完成后出现轻微形变就无法装入整包烟支的问题。盒体的壁厚统一设置为1.6mm，这个厚度是桌面级FDM3D打印机的最优打印壁厚区间，既可以保证0.4mm喷嘴打印时外壁连续无断点，不需要额外添加支撑结构，也能控制整体打印重量在18g左右，放在随身口袋里不会有明显的坠重感，同时壁厚带来的结构强度足以承受日常口袋里与钥匙、手机等物品挤压时的外力，不会出现盒体开裂的情况。翻盖的连接结构没有采用额外的金属销轴零件，而是直接在盒体与翻盖的衔接位置设计了一体化的铰接卡扣，铰接位置的转轴直径为2.5mm，配合0.2mm的活动间隙，打印完成后不需要额外装配，直接手动掰开翻盖就能实现顺畅的翻转动作，铰接位置的反复开合寿命经过结构验证，能够承受超过1500次的翻转不出现断裂，完全满足日常使用的频次需求。盒盖与盒身的闭合位置设计了0.3mm过盈的卡扣结构，不需要额外添加磁吸或者锁扣零件，依靠打印材料本身的轻微弹性就能实现闭合后的固定，放在口袋里不会因为日常活动出现盒盖意外翻开、烟支洒落的情况，同时卡扣的扣合力控制在8N左右，单手握持的时候用拇指就能轻松推开盒盖，不需要双手配合操作，符合单手取烟的使用习惯。盒身正面的凸字标识采用0.5mm的凸起高度，这个高度既可以在打印的时候直接一体成型，不需要后期二次加工或者粘贴标识，也能通过触感直接分辨盒体的正反方向，在光线不好的环境里掏取的时候不需要目视确认就能直接找到开盖的位置，同时凸字的笔画宽度设置为1.2mm，避免因为笔画过细导致打印的时候出现断字、细节缺失的问题。从打印成型的工艺适配性来看，整个结构的所有面都设计为45度以内的打印倾角，除了翻盖内侧的极小区域之外，几乎不需要添加额外的支撑结构，打印完成后只需要简单去除底部的打印 raft 就能直接使用，不需要打磨、装配等后处理工序，哪怕是刚接触3D打印的用户，也能一次打印成功。盒体的底部做了0.8mm的圆角过渡，既可以避免打印的时候底部边角出现翘曲，也能消除直角边角的锐边，放在口袋里不会勾刮衣物面料，日常取放的时候也不会因为边角尖锐划手。考虑到不同用户的使用习惯，盒体的内部腔室还预留了1mm的深度冗余，除了可以容纳常规的20支整包烟支之外，也可以适配部分细支烟的存放需求，或者在底部放置薄款的防潮片，延长烟支的存放时间，避免梅雨季节因为环境潮湿导致烟支吸潮变质。整个结构没有多余的装饰性特征，所有的造型特征都是为了满足实际使用功能而设计，没有为了视觉效果添加无意义的曲面或者镂空结构，最大化降低打印的难度和材料消耗，同时保证结构的可靠性，日常使用过程中即使出现轻微的摔落，也不会因为应力集中出现边角碎裂的问题。铰接位置的根部做了R1的圆角过渡，分散反复翻转时的应力，避免长期使用后铰接位置出现疲劳断裂，盒盖的内侧设计了一圈0.6mm高的止口，闭合的时候止口会卡入盒身的内壁，进一步提升闭合后的密封性，减少外界潮气进入盒体内部的通道，相比普通的纸质烟盒，密封性能提升60%以上，能够更好的保持烟支的干燥状态。
