电路板用贴片式白光LED发光元件

在消费电子、工业控制板卡、小型智能硬件的PCB组装环节，这类侧发光贴片白光LED是极为常用的板载指示光源，不同于直插式LED需要在PCB上预留穿孔焊盘，该元件采用表面贴装工艺，可适配回流焊生产线的批量焊接流程，能大幅提升SMT产线的组装效率，减少人工插件的工序成本。从实际选型适配角度看，该元件的外形尺寸控制在3x1.25x0.42mm，属于超薄型贴片封装，在设计PCB封装库时，需要严格对应焊盘的外露尺寸，两端的金属焊接端分别对应正负极引脚，焊盘间距要匹配元件两端电极的中心距，避免出现回流焊后立碑、偏移、虚焊等工艺问题，同时要注意元件本体的高度边界，在结构件与PCB叠层设计时，预留的安全间隙要略高于元件总厚度，防止组装时外壳压伤LED发光面，影响出光均匀度。

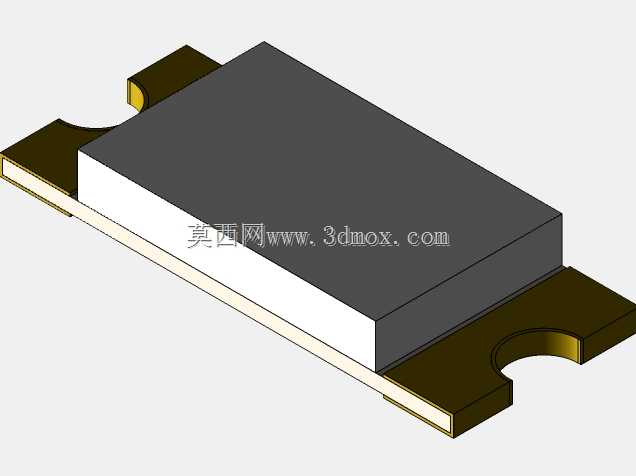

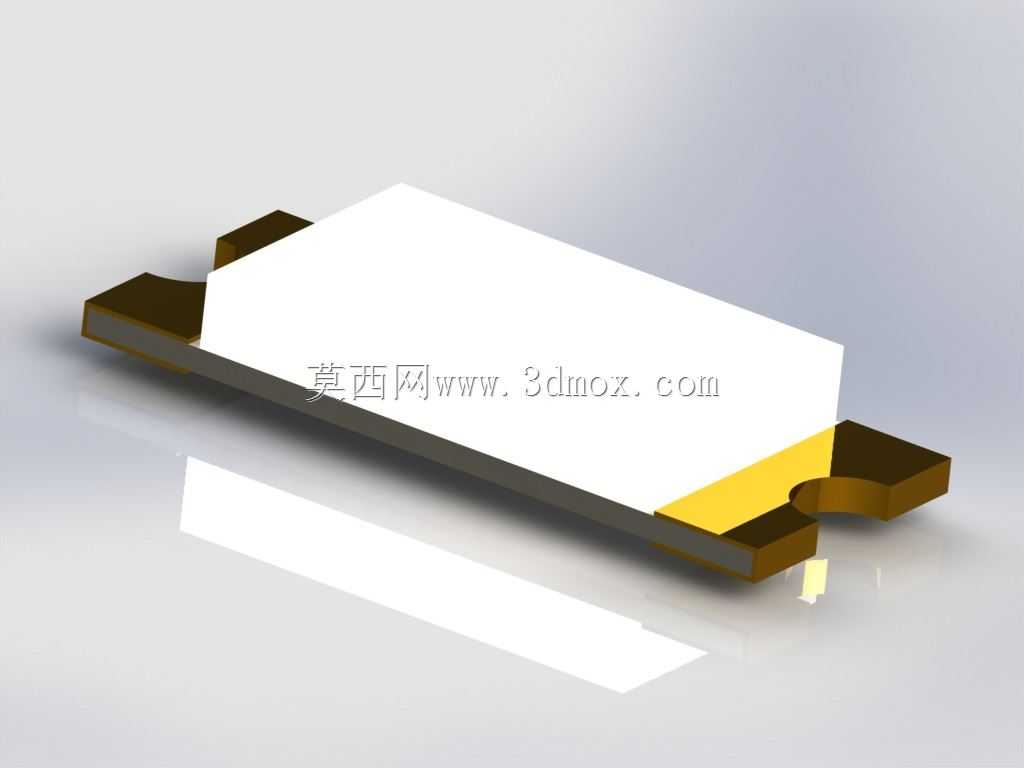

从功能特性来看，该白光LED主要承担板载状态指示作用，可对应设备电源状态、信号传输状态、故障告警状态的不同显示需求，也可用于小型数码产品的按键背光、轻薄型设备的局部补光场景，由于封装厚度仅0.42mm，尤其适合对内部堆叠空间有严格限制的可穿戴设备、超薄读卡器、小型传感器模块等产品，不会占用过多的Z轴空间，给结构堆叠留出更多设计余量。设计该类元件的三维模型时，需要重点还原几个核心结构特征：首先是两端的金属电极部分，要准确还原电极的凸台结构与焊接面的平面度，确保在PCB装配仿真时，能准确模拟焊锡浸润后的贴合状态；其次是中部的白色发光封装体，要还原其矩形轮廓与出光面的平面特征，同时注意封装体与底部基座的贴合边界，避免模型出现结构干涉；最后是基座部分的黑色阻焊层与黄色导电层的结构分层，要对应实际元件的层叠结构，保证模型在做整机装配干涉检查时，尺寸边界与实物完全一致。

在实际工程应用中，这类贴片LED的安装方向需要在PCB丝印层明确标注正负极标识，对应模型上的电极极性缺口，在三维布局阶段就要提前确认元件的摆放方向，避免SMT编程时出现元件贴反的问题，导致整批产品焊接后LED无法点亮。另外，由于该元件的发光角度为侧向出光，在结构设计时要对应出光面的位置预留导光孔或者导光柱的安装位置，导光柱的入光面要与LED出光面保持0.1-0.2mm的安全间隙，既避免组装时刮花LED封装表面，又能保证光线传导效率，减少光损。做板卡热设计时，也要考虑该LED工作时的微小发热量，虽然其功耗极低，但在高密度贴装的PCB区域，要避免将其紧贴大功率发热元件布置，防止长期高温环境下加速LED封装胶体老化，缩短发光元件的使用寿命。

从建模逻辑上看，不需要过度还原LED内部的晶圆、键合线等微观结构，只需要保证外部装配尺寸1:1还原即可，因为结构设计阶段的核心需求是确认装配边界、干涉风险、布局合理性，过度细化内部结构反而会增加整机装配模型的文件体量，拖慢软件运行效率。建模时可以先绘制底部基座的轮廓草图，拉伸对应厚度后，分别绘制两端电极的凸台结构，再生成中部的白色发光封装实体，最后对各部分的棱边做符合实际工艺的微小倒角处理，还原真实元件的注塑封装边缘特征，避免模型出现尖锐直角不符合实际生产工艺的问题。在导出通用交互格式时，要注意各实体的分层命名，方便结构工程师在装配时快速识别元件的不同结构部分，提升协同设计的效率。
