三维布管设计用管与软管作业台结构

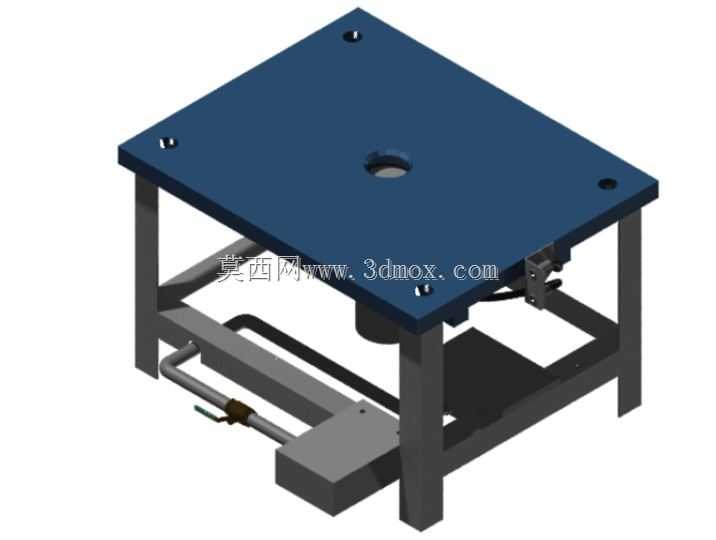

在车间管路预制、设备管线装配的现场场景里，这类管与软管作业台是三维布管工序里的核心承载工装，不同于普通钳工台只承担工件承托功能，它的结构设计完全围绕硬管弯折预配、软管裁切扣压、管路走向校验的全流程作业需求展开。先从安装边界说起，这类作业台的台架主体采用方钢焊接框架结构，整体落地安装的水平投影尺寸控制在1800mm×1200mm范围内，台架底部设置可调式支撑脚，可在地面平整度偏差15mm以内的车间环境中完成调平，调平后台面距地面的作业高度保持在850mm，匹配成年操作人员站立作业的舒适操作区间，避免长期俯身或抬臂作业带来的疲劳感。台架的侧边预留了工具挂装的安装孔位，可根据作业需求挂装管剪、弯管器、扣压模具等常用工具，孔位间距按照常用工具的挂装尺寸做了标准化排布，不会出现工具干涉、拿取不顺的问题。

从功能特性上看，台面区域做了功能分区设计，靠近操作人员的前侧区域是硬管预配区，台面上预埋了多组T型槽，可快速固定管夹、弯管定位块，在做三维布管走向模拟时，能按照设计的管路坐标快速定位固定点，不需要反复测量划线，大幅提升硬管预配的精度；台面后侧区域是软管处理区，预留了软管裁切、扣压设备的安装位，台架内部对应位置做了加强筋支撑，可承受扣压设备工作时的最大12kN冲压力，不会出现台面变形、设备偏移的问题。台架的右侧设置了管路端头收纳格，按照不同管径、不同接头类型做了分格设计，作业过程中可随手拿取对应规格的接头、卡套，不用往返于物料架和作业台之间。

设计思路上完全贴合三维布管的作业逻辑，很多刚接触三维布管的设计人员容易忽略现场作业的实际操作空间，在建模时往往只考虑管路本身的走向，忽略作业过程中工具操作空间、人员操作站位的需求，这个作业台的模型在构建时就把这些实际工况纳入了考量：比如硬管预配区的T型槽排布，特意避开了弯管器操作时的手柄运动轨迹，不会出现弯管时手柄碰到台架立柱的问题；软管处理区的边缘做了圆弧过渡，避免软管拖拽时被锐边划伤外覆层；台架底部预留了300mm高的脚部空间，操作人员靠近台面时脚部可以完全伸入，不用刻意保持站姿距离，长时间作业也不会产生腰部劳损。

实际应用中，这类作业台既可以用于车间现场的管路批量预制，也可以作为三维布管设计的教学实操载体，帮助设计人员理解管路装配的实际工艺约束——很多在三维软件里看起来走向顺畅的管路，到了实际装配时会出现工具操作空间不足、弯管半径达不到工艺要求、软管弯折半径小于最小允许值的问题，通过在这个作业台上完成1:1的预配验证，就能提前发现设计里的干涉点、工艺不可行点，避免到设备总装阶段才发现管路装不上、需要返工重新设计的问题。另外台架的侧边还预留了管线固定座，作业过程中可以临时固定待装配的长硬管、成卷软管，不会出现管材滑落、拖拽影响作业精度的情况，台面的承载能力经过结构校核，均匀承载可达500kg，即使同时放置多根大管径硬管、扣压设备和工具，也不会出现结构变形。在做三维建模时，这个模型的所有安装孔位、功能分区尺寸都按照实际作业的工艺要求做了参数化设置，设计人员可以根据自身车间的作业需求，快速调整台面尺寸、T型槽间距、收纳格规格，不需要从零开始搭建台架模型，能大幅缩短布管工装的设计周期，也能让设计出来的作业台完全匹配自身的管路装配工艺要求，不会出现设计和实际使用脱节的问题。
