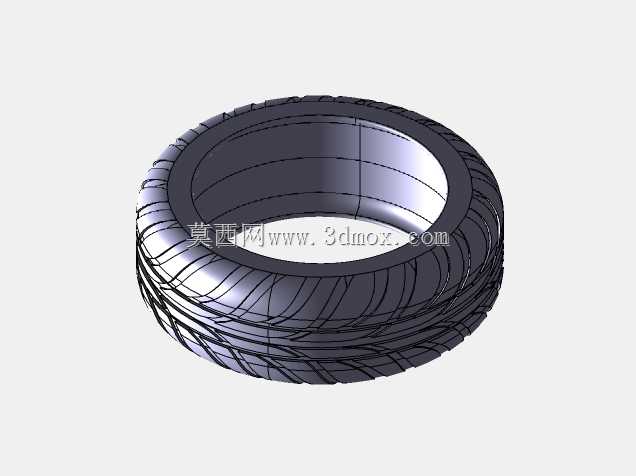

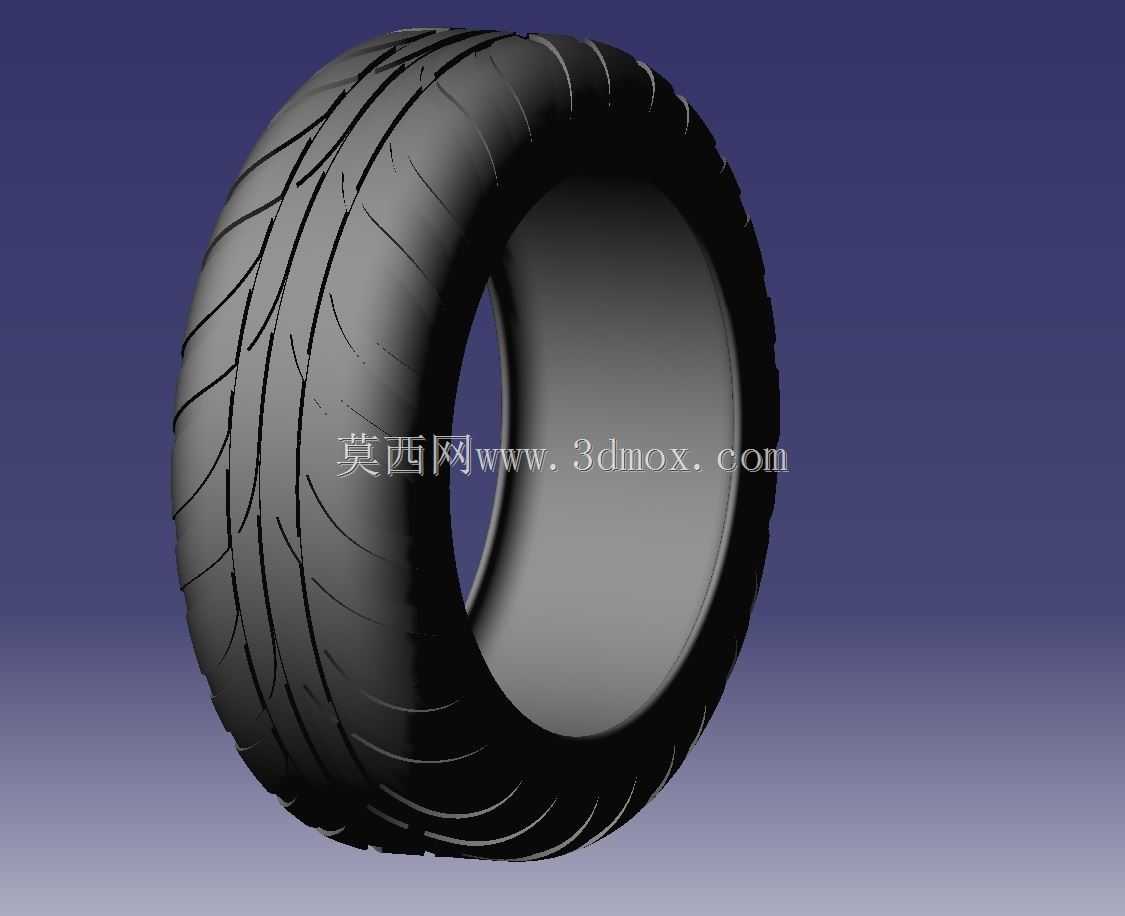

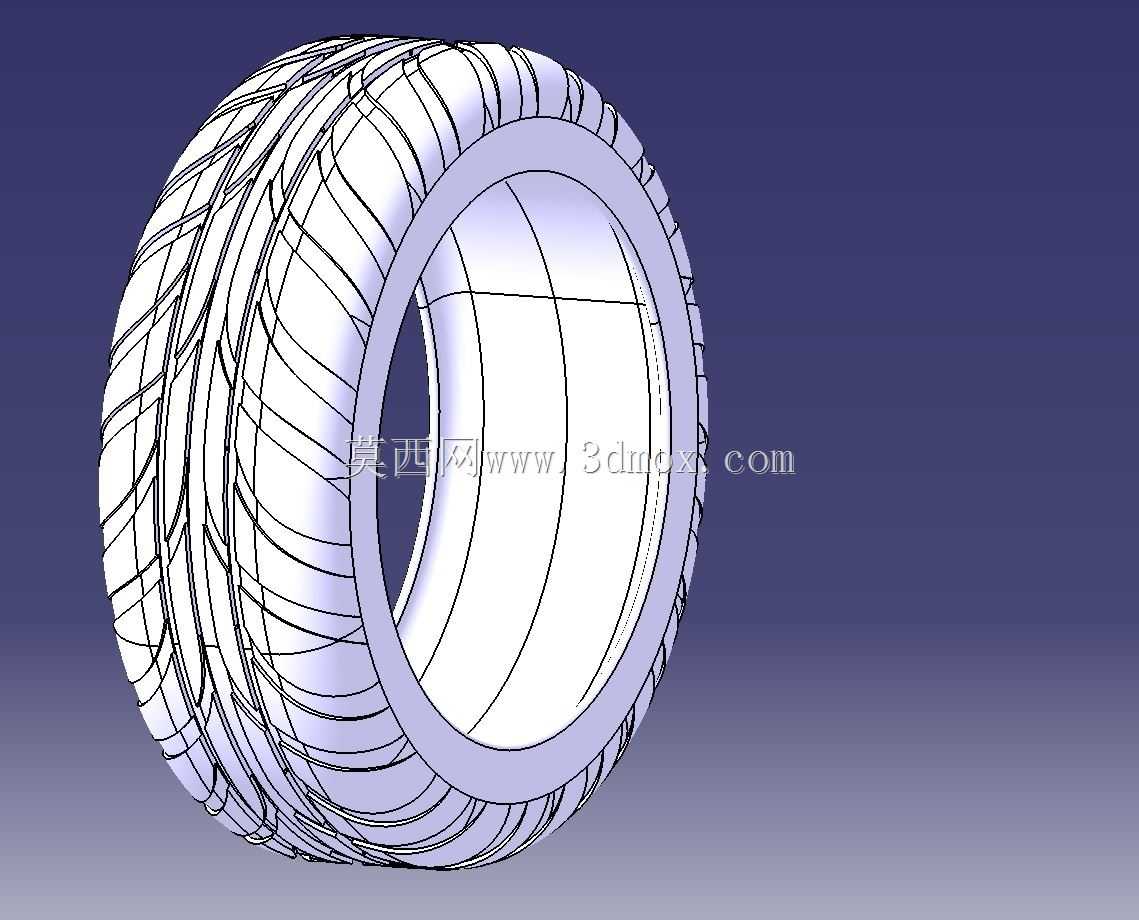

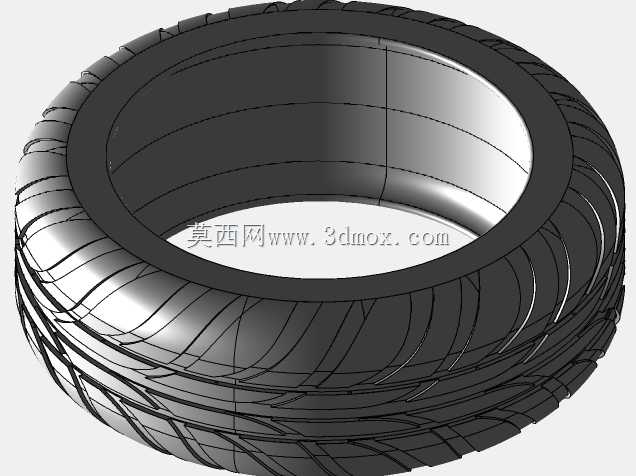

乘用车子午线轮胎结构三维数模

项目分类:3D模型 发布时间:2021-10-12 ID:315270
  • 乘用车子午线轮胎结构三维数模
  • 乘用车子午线轮胎结构三维数模
  • 乘用车子午线轮胎结构三维数模
  • 乘用车子午线轮胎结构三维数模

日常做整车底盘匹配的时候,轮胎是绕不开的核心部件,很多刚入行的结构工程师容易把轮胎当成简单的橡胶圈,实际上从整车性能维度看,轮胎直接决定了抓地力、NVH表现、制动距离甚至转向回正特性,这次建的这款乘用车子午线轮胎数模,完全是按照量产装车的实际结构做的还原,没有做简化处理,不管是做悬架运动校核还是轮腔间隙分析都能直接用。

先从安装边界说,这款轮胎适配主流17英寸乘用车轮毂,胎圈位置的直径公差严格控制在装车配合的过盈区间,胎圈内侧的钢丝圈结构在数模里做了分层体现,和轮毂轮辋的配合面完全贴合量产件的轮廓,做装配模拟的时候不会出现干涉或者配合间隙异常的问题。轮胎断面宽度是225mm,扁平比55,充气后的标准外径是679mm,这个尺寸参数是家用SUV和中型轿车最常用的规格,做整车总布置的时候,轮罩的包络空间直接参考这个数模做预留就行,不用再额外找实车扫描数据。

胎面花纹的设计是整个建模过程里花精力最多的部分,四条纵向主排水沟的深度是8mm,宽度顺着胎面弧度做渐变,靠近胎肩位置的排水沟做了加宽处理,雨天行驶的时候能快速排开胎面和路面之间的积水,降低水滑风险。横向的花纹块做了变节距排布,相邻花纹块的间距没有做等距设计,就是为了打破轮胎滚动时的共振频率,降低高速行驶的胎噪,这部分的节距比例完全参考量产静音胎的排布逻辑,不是随便画的沟槽。胎肩位置的花纹块做了倒角处理,转向的时候胎肩接地面积更大,过弯侧倾时的抓地力更稳定,同时胎肩的散热槽结构也做了还原,连续高速行驶时能引导气流带走胎面热量,避免橡胶过热老化。

从功能特性上看,这款轮胎的胎体结构做了分层表达,最外层是胎面橡胶层,往下是带束层,两层钢丝带束层的角度按照子午线轮胎的标准做了交叉排布,能承受行驶时的径向冲击,再往下是帘布层,胎侧位置的帘布层做了减薄处理,兼顾胎侧的韧性和缓冲性能,过减速带或者坑洼路面的时候,胎侧的变形量能吸收大部分冲击,不会把硬冲击直接传递到悬架。胎圈位置的三角胶结构也做了体现,硬度比胎侧橡胶更高,能保证轮胎和轮毂的结合强度,急加速或者紧急制动的时候不会出现轮胎和轮毂相对滑转的问题。

实际应用场景里,这个数模除了做整车总布置的间隙校核,还能用来做轮胎动力学仿真的基础模型,胎面花纹的接地压力分布可以直接导入仿真软件做分析,不用再重新重构胎面网格。做改装件设计的时候,比如加装轮眉、挡泥板或者刹车卡钳,也能直接用这个数模做干涉检查,避免改装件和轮胎在转向或者颠簸工况下发生剐蹭。很多工程师做悬架K&C分析的时候习惯用简化的圆柱代替轮胎,实际上轮胎的变形量和胎面轮廓对分析结果影响很大,用带完整花纹和胎体结构的数模做仿真,得到的轮跳参数和接地特性会更贴近实车测试结果。

建模的时候特意把轮胎的安装基准面做在了胎圈和轮辋的贴合面上,导入装配环境的时候直接和轮毂的基准面对齐就行,不用再额外找装配基准。胎侧的轮廓弧线是按照充气后的标准形变轮廓做的,不是无应力状态下的毛坯轮廓,做轮腔间隙分析的时候,不用再额外模拟充气后的变形量,数模本身就是装车充气后的工作状态轮廓,能直接用来校核最大转向角度下轮胎和轮罩、转向拉杆、减震器的最小间隙,避免实车装配后出现打方向蹭胎的问题。

另外胎面的花纹沟槽深度是按照新胎的标准尺寸做的,做轮胎磨损后的性能仿真时,可以直接在这个数模基础上偏置胎面厚度,快速得到不同磨损程度的轮胎模型,不用重新建模。胎侧的厚度变化也做了还原,靠近胎圈位置的胎侧厚度更大,往胎面方向逐渐过渡变薄,做轮胎爆胎仿真或者胎侧碰撞分析的时候,不同位置的材料厚度参数可以直接对应赋值,不用再手动拆分几何面。
