VerderflexM1500紧凑型蠕动泵结构设计

这款蠕动泵的结构设计完全围绕小流量高精度流体输送场景展开，在实验室试剂加注、小型水处理药剂投加、食品级辅料定量输送这类对流体剪切敏感、需要避免交叉污染的工况里，这类泵型的应用占比一直很高。和常规离心泵、齿轮泵不同，它的输送原理完全依靠泵头内的滚轮周期性挤压弹性软管来形成负压吸料、正推送料，流体全程只和软管内壁接触，不会接触泵体的其他金属或塑料构件，从根源上避免了输送过程中流体被泵体构件污染的问题，也省去了每次换料后拆解泵腔清洗的麻烦，只需要更换对应规格的软管就能完成不同流体的输送切换，在多品类小批量流体输送场景里能大幅降低运维的时间成本。

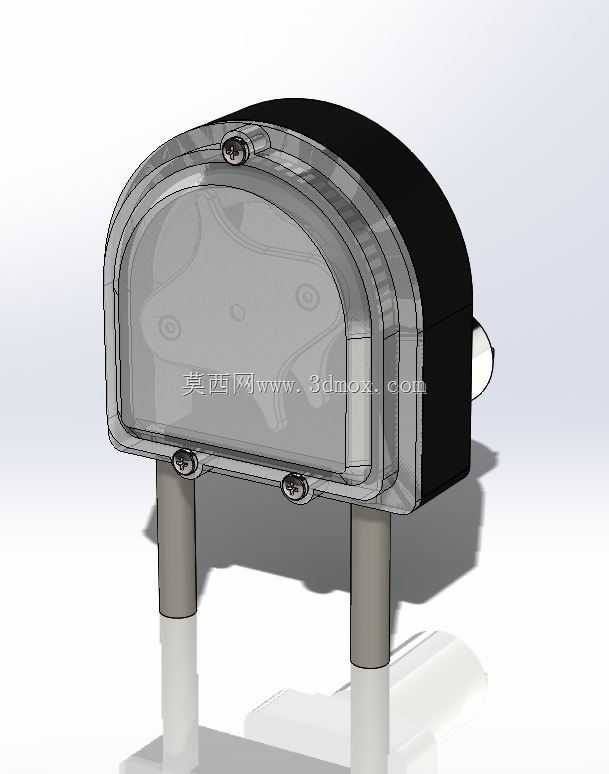

从结构设计的细节来看，这款泵头采用了半圆弧型的泵腔轮廓，这种轮廓设计能让滚轮在挤压软管的过程中保持挤压力度均匀过渡，不会出现局部应力集中导致软管过早疲劳开裂的问题，同时能保证滚轮滚动过程中始终对软管形成完全的挤压闭合，避免输送过程中出现回流、流量精度下降的问题。泵头的上盖采用了透明可视的工程塑料材质，日常巡检的时候不需要拆解泵盖就能直接观察内部滚轮的运行状态、软管的磨损情况，能提前发现软管鼓包、开裂的隐患，避免输送过程中软管漏液导致的生产事故。泵头的两个流体接口采用了下置式的硬管插接结构，接口的中心距、伸出长度都做了标准化的尺寸约束，安装的时候可以直接和设备面板上的预留硬管对接，不需要额外加装转接接头，既减少了管路的泄漏点，也能压缩整体安装占用的空间。

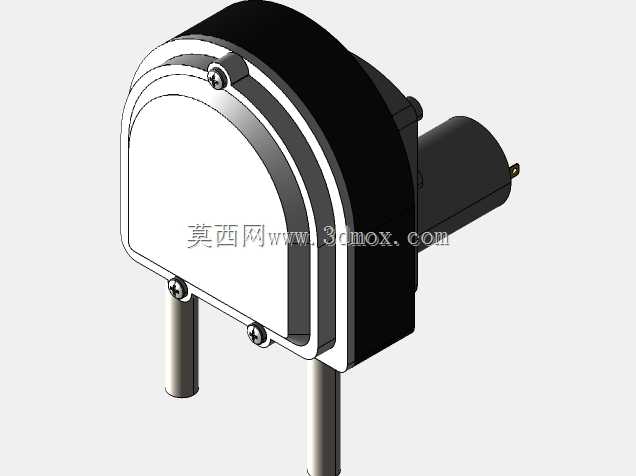

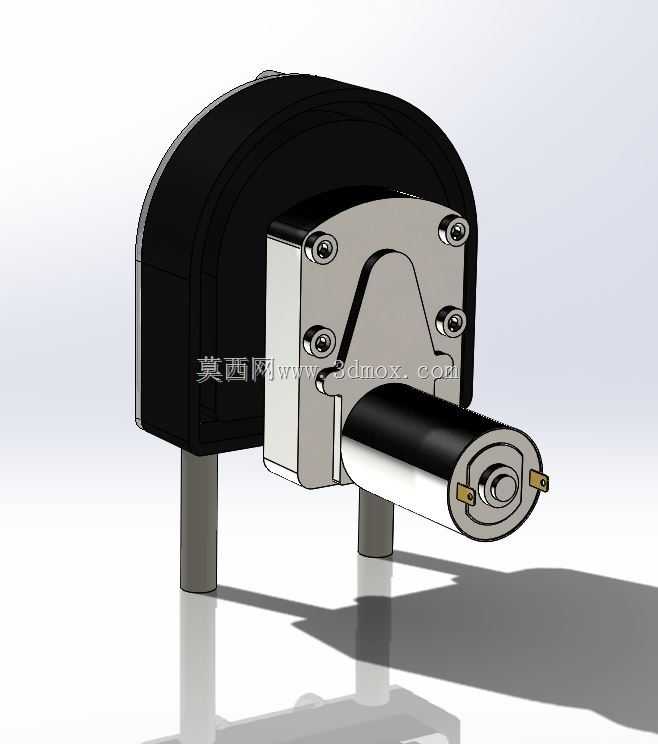

在安装边界的设计上，这款泵头的整体轮廓做了紧凑化处理，背部的驱动连接位采用了标准的轴孔配合结构，可以直接适配常规的减速电机输出轴，不需要额外设计定制的连接法兰，泵体的固定孔位都做了沉头处理，安装后固定螺丝不会突出泵体表面，不会和周边的管路、电气构件产生干涉。泵头的整体厚度控制得比较薄，在多泵头并排安装的集成式流体设备里，能大幅缩小设备的整体宽度，比如在多通道药剂投加设备里，同排安装多个同型号泵头的时候，相邻泵头之间只需要预留很小的间隙就能满足安装和运维的操作空间，不会出现操作空间不足导致的拆装困难。

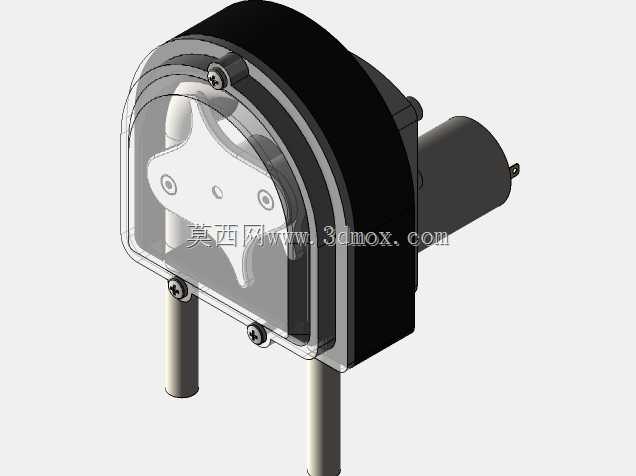

设计过程中对滚轮的数量和排布也做了针对性的优化，两个滚轮的排布刚好能保证在任意转动角度下，至少有一个位置的软管处于完全挤压闭合的状态，既能保证输送过程的流量连续性，也能减少不必要的滚轮数量带来的摩擦阻力，降低驱动端的功率损耗，配套小功率的减速电机就能满足运行需求，适配低压直流供电的便携类流体设备也没有压力。泵头的外壳结合面都做了止口定位设计，装配的时候不需要反复调整对齐位置，就能保证泵腔的轮廓同轴度，避免滚轮运行过程中出现偏磨、挤压力度不均的问题，外壳的固定螺丝采用了对称排布，拆装的时候受力均匀，不会出现壳体变形导致的滚轮卡滞问题。

针对不同流体的输送需求，这款泵头的泵腔预留了足够的软管适配空间，可以根据输送流体的化学特性、流量需求更换不同壁厚、不同材质的弹性软管，比如输送腐蚀性药剂的时候可以换耐化学腐蚀的特种橡胶软管，输送食品级流体的时候可以换符合食品接触标准的硅胶软管，不需要更换整个泵头就能适配不同的工况需求，设备的改造成本很低。在日常运维的设计考量上，泵头的软管更换不需要借助专用工具，只需要掀开透明上盖的固定卡扣，就能把旧软管从泵腔里取出来，新软管沿着泵腔的圆弧轮廓放好之后扣合上盖就能完成更换，整个过程只需要几十秒，能大幅减少设备停机维护的时间，在连续生产的工况下这种快换结构的实用性非常突出。
