伊顿P1-25-M4-SVB主令操作开关结构

在低压配电柜体、机床电控箱、生产线现场控制站这类场景里，这类凸轮式主开关承担着主回路电源分断、负载回路切换的核心作用，和普通按钮开关不同，它可以带载分断额定电流范围内的电路，同时具备明确的通断位置指示，操作人员可以直观判断回路供电状态，避免误操作带来的安全隐患。很多设备调试阶段，需要频繁切断主电源来排查线路、更换执行元件，这类开关的操作手感直接影响现场作业效率，手柄的旋转阻尼设计不能过松导致误碰变位，也不能过紧让操作人员扳动费力，这款开关的红色操作手柄做了大直径环形防护设计，外围的黄色护圈一方面起到醒目的警示作用，提醒现场人员这是主电源操作部件，另一方面可以防止意外磕碰导致手柄误转动，毕竟在车间现场，物料搬运、工具传递过程中很容易剐蹭到柜面安装的元件，突出的护圈能形成物理防护边界。

从安装适配的角度看，这款开关采用标准的面板嵌入式安装结构，方形安装底座适配行业通用的柜体开孔尺寸，不需要额外定制安装孔位，替换同规格老款开关的时候可以直接适配原有开孔，减少柜体二次加工的工作量。底座后部的接线端子排布预留了足够的接线空间，不管是接硬铜排还是多股软线带冷压端子，都能保证接线后的电气间隙满足低压配电的安全规范，不会因为端子间距过小导致相间飞弧。开关的操作档位清晰，在0位和1位都有明确的卡位反馈，操作人员扳动手柄到位后能通过触感确认档位，不需要凑近看标识就能判断通断状态，在光线不好的设备夹层、地下配电间这类场景里，这种清晰的档位反馈非常实用。

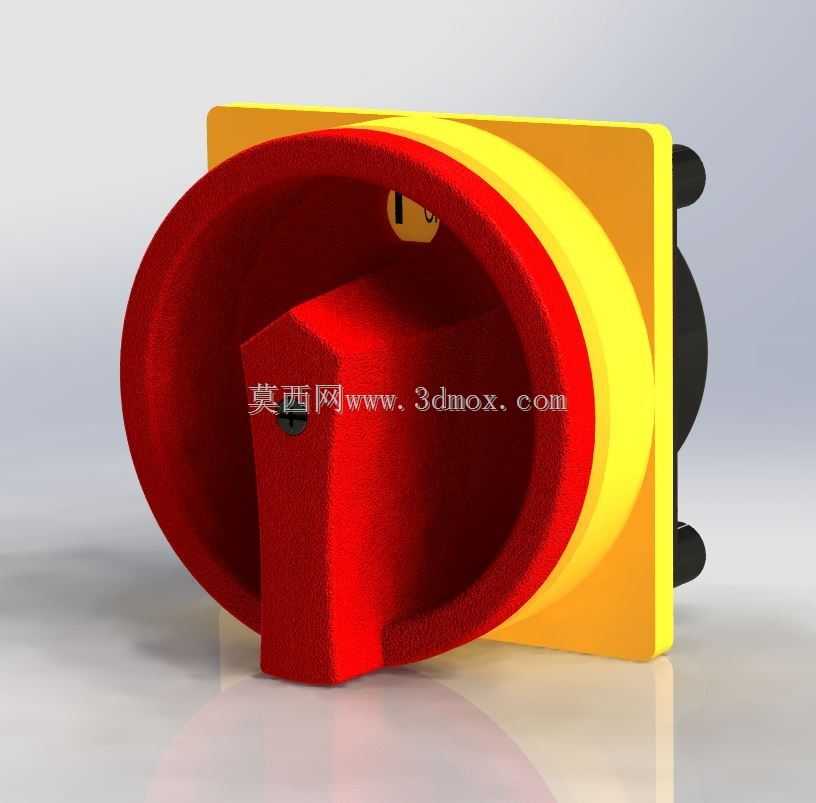

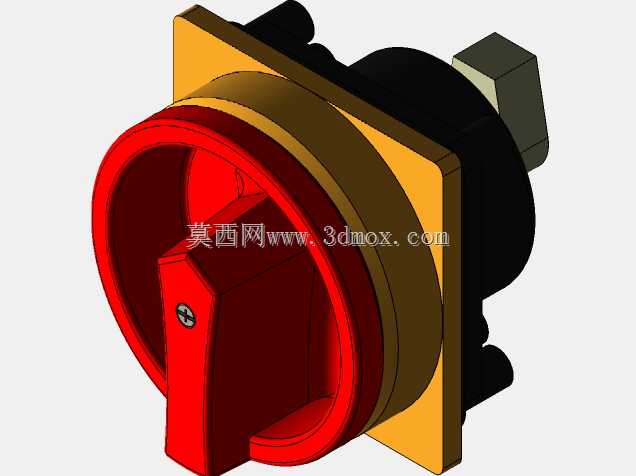

做三维建模的时候，要重点还原几个关键的结构细节：首先是手柄的曲面弧度，它不是规则的圆弧面，握持位置做了贴合手指的内凹处理，旋转的时候手指不会打滑；其次是黄色护圈和红色手柄的间隙，这个间隙要控制在合理范围，既不能太大让防护失效，也不能太小导致手柄转动时和护圈发生摩擦卡滞；还有底座后部的安装卡扣结构，这部分是和柜体面板固定的关键，卡扣的弹性变形量要符合实际装配需求，建模时如果忽略卡扣的让位空间，做虚拟装配的时候就会出现干涉报错。另外开关表面的档位标识做了嵌入式模压处理，不是后期印刷的贴纸，长期使用不会因为摩擦、油污侵蚀导致标识模糊，建模时要把标识的凹陷深度做出来，不要简单做贴图处理，才能还原真实的工艺细节。

在设备选型匹配的时候，要注意这类开关的安装深度，柜体内部的走线槽、安装梁不能和开关后部的本体发生干涉，很多新手做柜体布局的时候只看面板开孔尺寸，忽略了后部的安装深度，等到装配的时候才发现开关顶到了柜内的线槽，不得不重新调整内部元件位置，耽误装配进度。这款开关的本体厚度控制得比较紧凑，在深度有限的小型电控箱里也能顺利安装，不需要额外加深柜体尺寸。它的操作手柄旋转角度是标准的90度，从0位到1位刚好转动四分之一圈，符合一线操作人员的长期操作习惯，不需要额外适应操作逻辑。开关的红色手柄采用高可见度的工程塑料材质，即使在车间使用多年出现表面轻微磨损，颜色也不会明显褪色，始终保持足够的警示效果，外围的黄色护圈和红色手柄形成强烈的色彩对比，在整个柜面的元件里非常醒目，紧急情况下操作人员可以快速定位到主开关位置，第一时间切断电源。
