实验室水质检测用pH探测电极结构

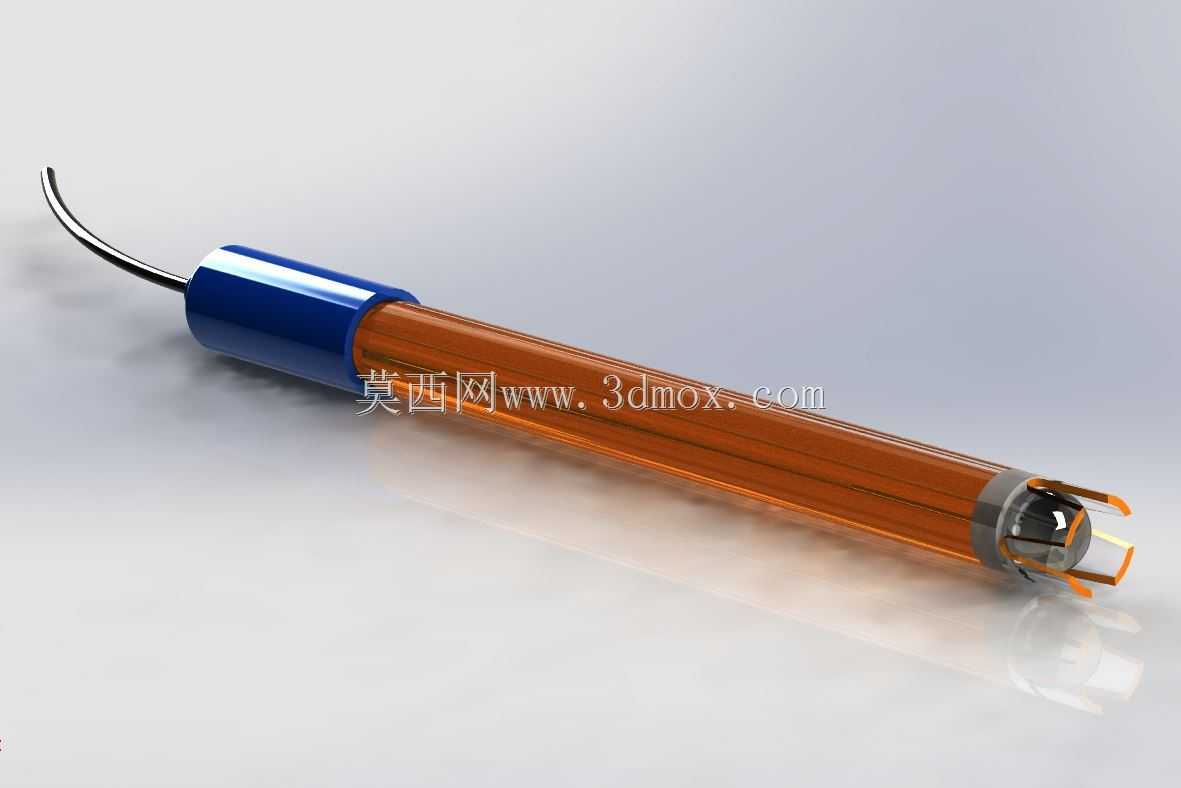

在水环境监测、实验室理化分析、工业制程水质管控场景中，pH值是核心的水质参数指标，这类探测电极是完成pH值采集的直接接触部件，其结构设计合理性直接决定检测数据的稳定性与探头使用寿命。从结构组成来看，该探测电极采用长杆式同轴布局，杆身主体为耐化学腐蚀的透明茶色绝缘护套，既可以隔绝内部参比电极与外部待测液体的非检测端接触，也能让运维人员直观观察内部电解液的液位状态，及时发现电解液耗竭、内部结晶等异常问题。电极顶端为蓝色绝缘端座，端座中心引出屏蔽信号线缆，线缆与端座的衔接位置做了密封灌封处理，避免液体沿线缆缝隙渗入内部造成信号干扰或电极失效，端座的外径略大于杆身护套，既可以作为手持操作的受力限位位置，也能适配常见的电极支架夹装尺寸，安装时夹装位置固定在端座段不会挤压杆身造成护套破裂。电极探测端为玻璃敏感膜结构，外部设置了多爪式防护结构，防护爪采用向外微张的弧形设计，既可以避免玻璃敏感膜直接接触烧杯壁、反应池壁造成磕碰破损，也不会阻挡待测液体与敏感膜的充分接触，保证响应速度。在实际应用中，这类电极可适配台式酸度计、在线水质监测柜、便携检测设备等不同主机，安装时仅需将信号端接入主机的电极接口，将探头浸入待测液面以下，保证敏感膜完全浸没且不触碰容器底部即可完成安装，不需要额外的固定工装，适配常规实验室电极架、流通池安装位的通用尺寸。设计过程中需要重点考量几个核心维度：首先是密封性能，电极所有衔接位置都要满足长期浸泡在酸碱液体中不渗漏的要求，端座与护套的配合采用过盈配合加密封胶圈的双重密封结构，探测端玻璃膜与护套的衔接位置采用耐酸碱密封胶固定，避免不同温度下热胀冷缩造成缝隙渗漏。其次是信号抗干扰设计，引出线缆采用双层屏蔽结构，屏蔽层与电极内部参比结构可靠连通，降低工业现场、实验室周边电磁设备对弱电压信号的干扰，保证mV级信号传输的稳定性。再者是操作便利性，长杆式的整体结构可以适配不同深度的检测容器，从50ml小烧杯到深度1米左右的敞开式反应池都可以直接放入检测，不需要额外加装延长杆。从使用场景的适配性来看，这类电极既可以用于高校实验室的常规理化教学实验，完成地表水、配置溶液的pH值检测，也可以用于污水处理厂的进出水在线监测点位、制药企业纯化水制程的水质监测点位、食品加工环节的清洗液浓度检测等场景，不同场景下仅需根据待测液体的温度、腐蚀特性调整护套材质与密封件材质即可通用。结构建模过程中需要重点控制几个尺寸公差：端座的夹装位外径公差控制在±0.1mm范围内，保证适配市面上绝大多数通用电极夹的装夹范围；探测端防护爪的张开尺寸需要大于玻璃敏感膜外径2mm以上，既起到防护作用也不会在插入检测容器时卡滞；杆身的直线度公差控制在1mm/m以内，避免长杆弯曲导致安装后探测端倾斜，无法完全浸没在液面以下。另外，电极尾部的线缆出线位置做了防弯折设计，端座出线口设置了软质防护套，避免日常操作中反复弯折线缆造成线芯断裂，延长探头的实际使用寿命。在实际选型匹配时，这类结构的电极属于通用型电化学探测部件，不需要针对特定主机做定制化结构修改，只要信号接口匹配即可替换使用，结构上的通用化设计可以大幅降低不同场景下的备件储备成本，运维人员更换探头时不需要额外调整安装支架的位置，直接拆装即可完成替换，减少设备停机维护的时间。
