阿尔斯通底架支撑焊接钢结构件

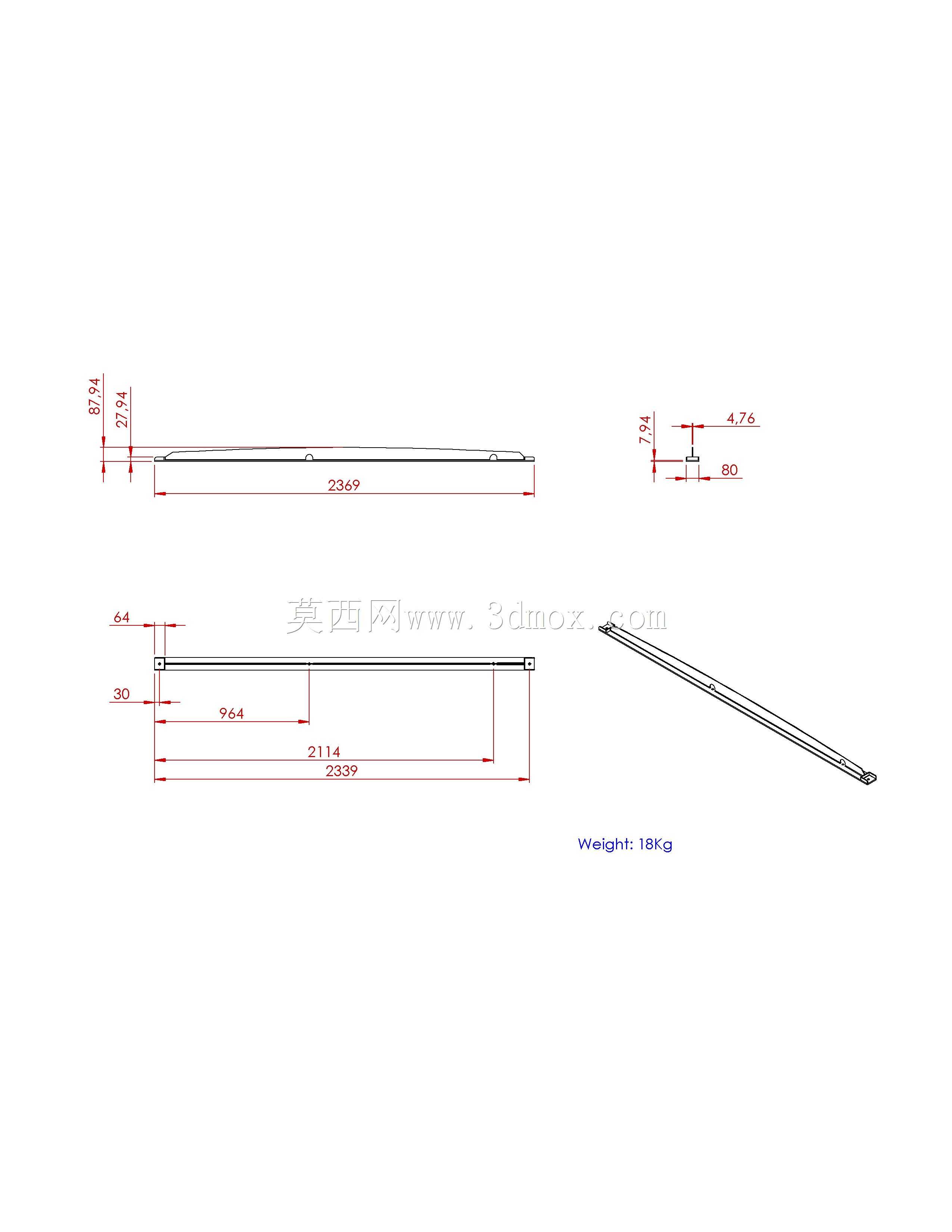

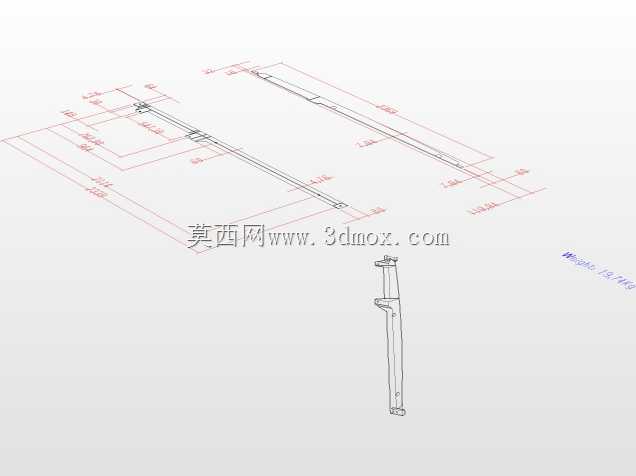

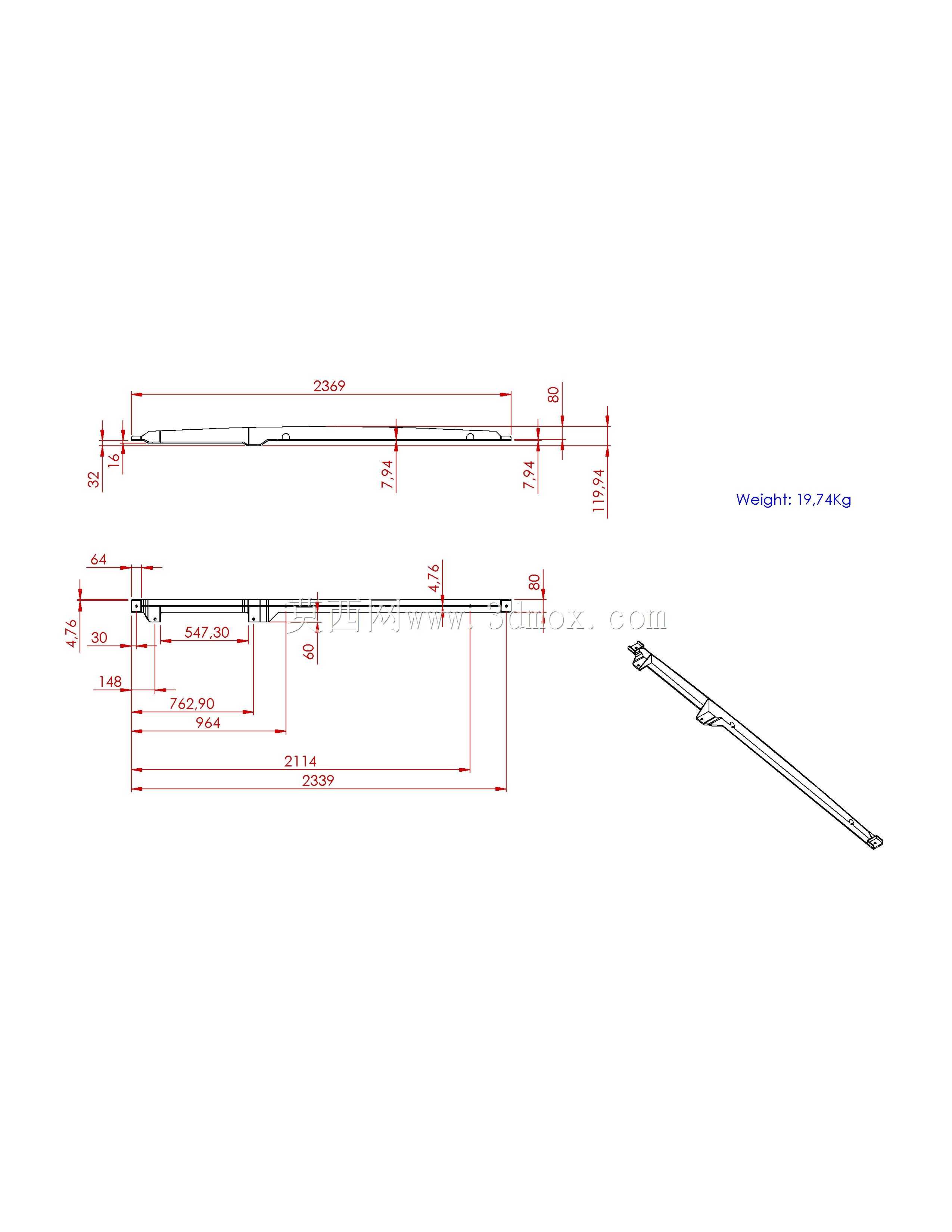

　　该构件为轨道车辆底架部位的核心承重支撑单元，主要应用于城轨、干线铁路车辆的走行部与车体连接承载区域，承担车体与转向架之间的载荷传递作用，在车辆运行过程中需持续承受垂向静载荷、纵向牵引制动力以及横向过弯侧倾力，是保障车辆运行结构稳定性的关键受力部件。整套支撑结构由两个独立的支撑单元组合构成，两个单元分别对应不同的承载点位，单件重量分别为19.74千克与18千克，组合装配后总承载匹配重量可达95.22千克，完全满足对应车型底架部位的载荷分配要求。构件整体采用切割、折弯成型的钢板组焊而成，所有连接部位均采用焊接工艺实现刚性连接，不存在螺栓连接的松动风险，整体结构刚性强，抗疲劳性能优异，能够适应车辆长期运行过程中的振动工况。从设计思路来看，

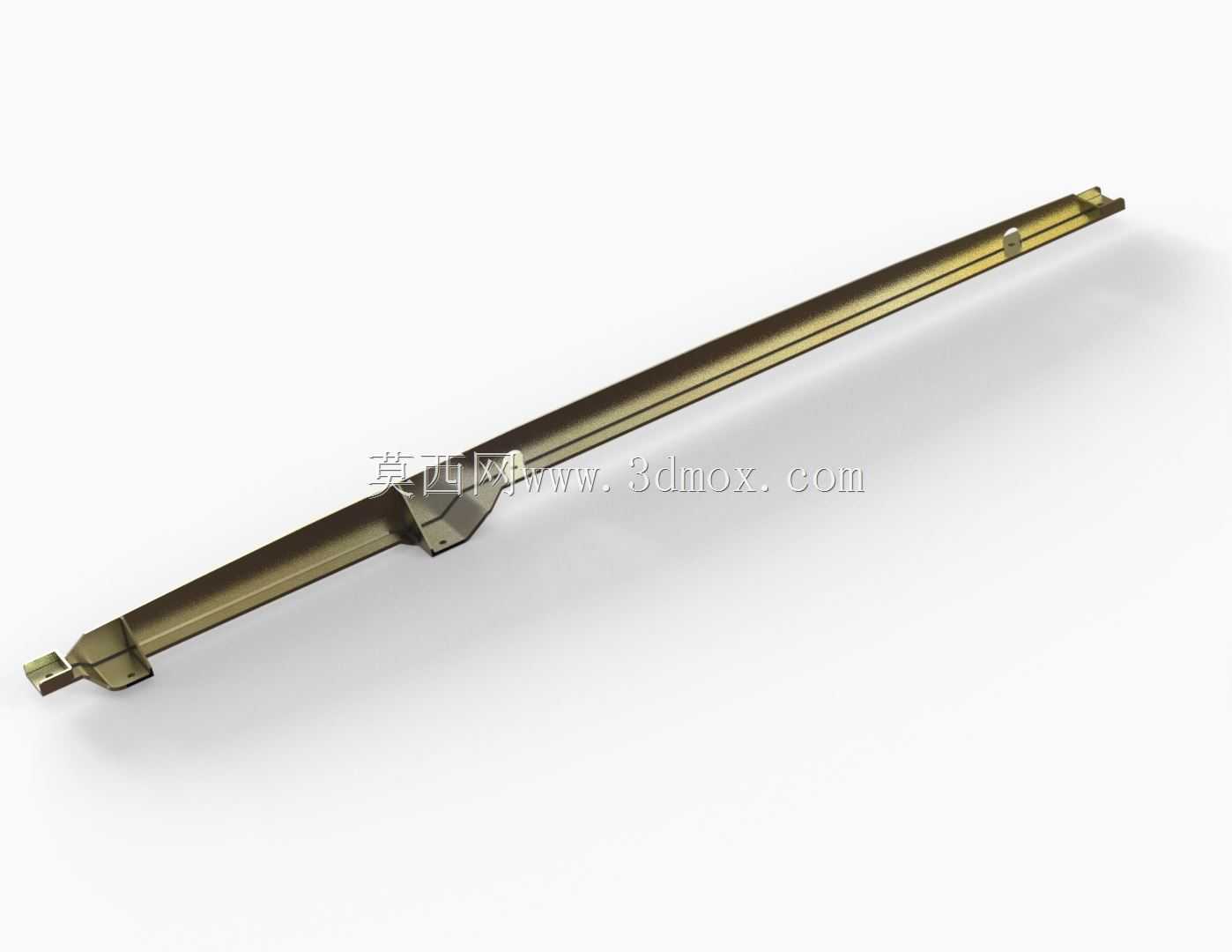

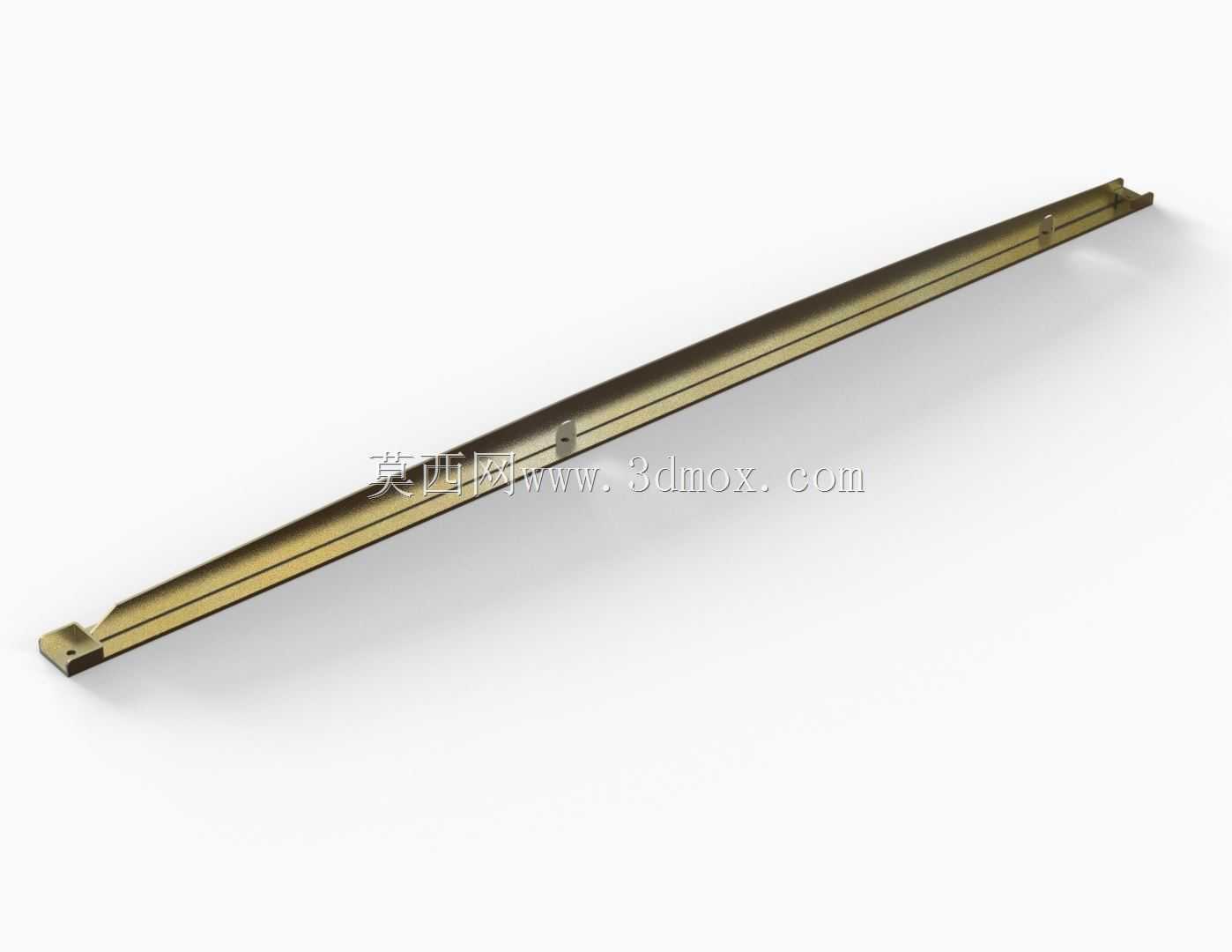

　　该构件采用长条形等强度截面设计，沿长度方向根据受力弯矩的分布变化调整截面厚度与加强结构布置，在受力集中的两端连接点位设置了加厚的安装支座与定位卡槽，中间段采用轻量化的槽型截面，在保证整体抗弯、抗扭强度的前提下尽可能降低构件自重，符合轨道车辆轻量化设计的核心要求。构件外形为细长杆状结构，沿长度方向设置有多处定位凸台与安装孔位，安装边界需匹配底架边梁的预装卡槽，两端的连接接口分别对应车体底架的安装座与转向架的牵引拉杆座，装配时需保证构件的直线度公差在2mm以内，两端安装面的平面度公差不大于0.5mm，避免装配后产生附加内应力。在实际应用场景中，该类底架支撑构件除了承担基础的载荷传递作用外，还需兼顾底架部位管线、线束的固定支撑功能，

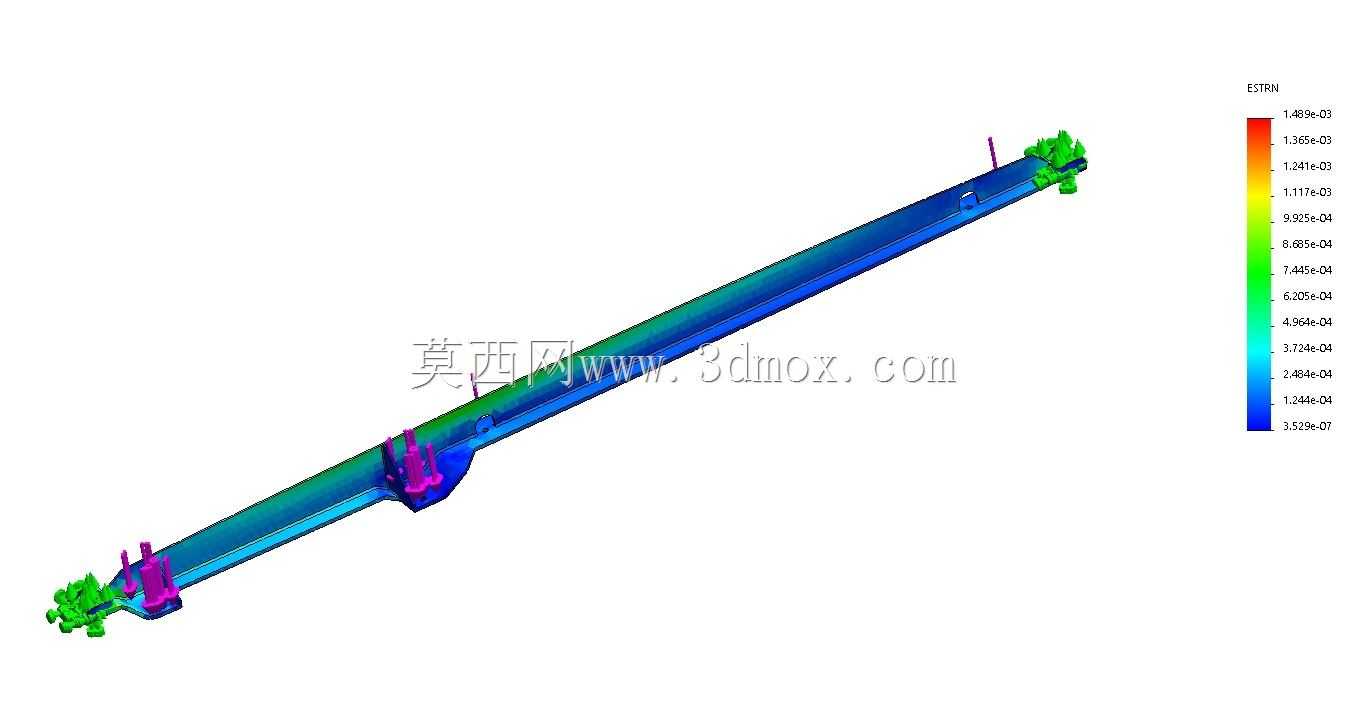

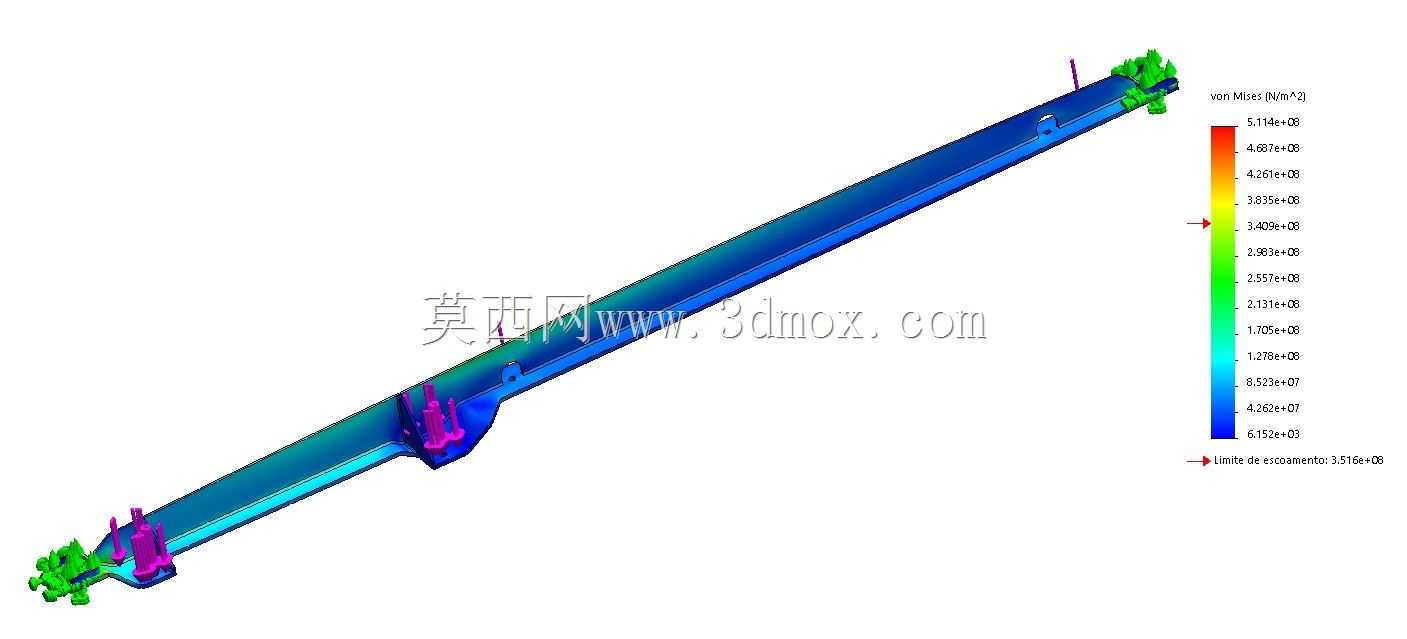

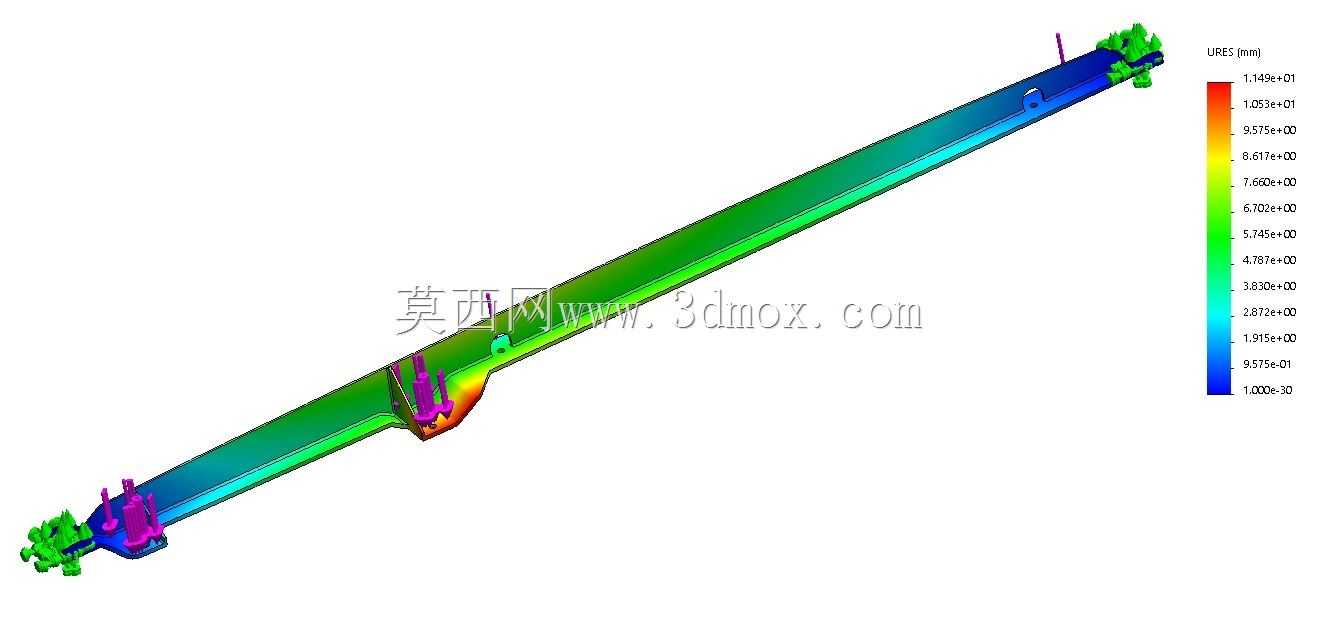

　　构件表面预留的凸台结构可直接用于安装管线卡扣，无需额外焊接支架，减少了底架部位的附属零件数量，提升了装配效率。由于构件全部采用钢板焊接成型，生产过程中需重点控制焊接变形量，焊后需进行时效处理消除焊接内应力，再通过机加工保证两端安装面的尺寸精度，避免长期运行过程中出现应力开裂、变形失效等问题。从结构建模的角度来看，该构件的建模过程需重点还原钢板折弯的圆角特征、焊接部位的焊道结构以及各安装点位的形位公差要求，不能简化关键受力部位的细节结构，否则会导致后续有限元强度分析结果出现偏差，无法准确模拟构件实际受力状态。在车辆运维过程中，该类焊接支撑构件属于重点检查部件，需定期检查焊道部位是否存在裂纹、构件是否出现塑性变形，

　　一旦发现损伤需整体更换，由于构件为一体化焊接结构，无法进行局部拆解维修，因此建模时需完整保留所有结构细节，为后续的备件生产、运维检修提供准确的三维数模依据。该构件的截面设计充分考虑了轨道车辆运行过程中的多向受力特性，槽型截面的开口方向朝向车体外侧，既可以提升构件的抗扭截面系数，又能够避免运行过程中积水、积尘导致的腐蚀问题，延长构件的使用寿命。两端的安装接口采用卡槽式定位设计，装配时可先通过卡槽实现快速定位，再完成焊接固定或螺栓紧固，大幅降低现场装配的难度，提升车辆总装的作业效率。
