阿尔斯通底架碳钢焊接横梁结构

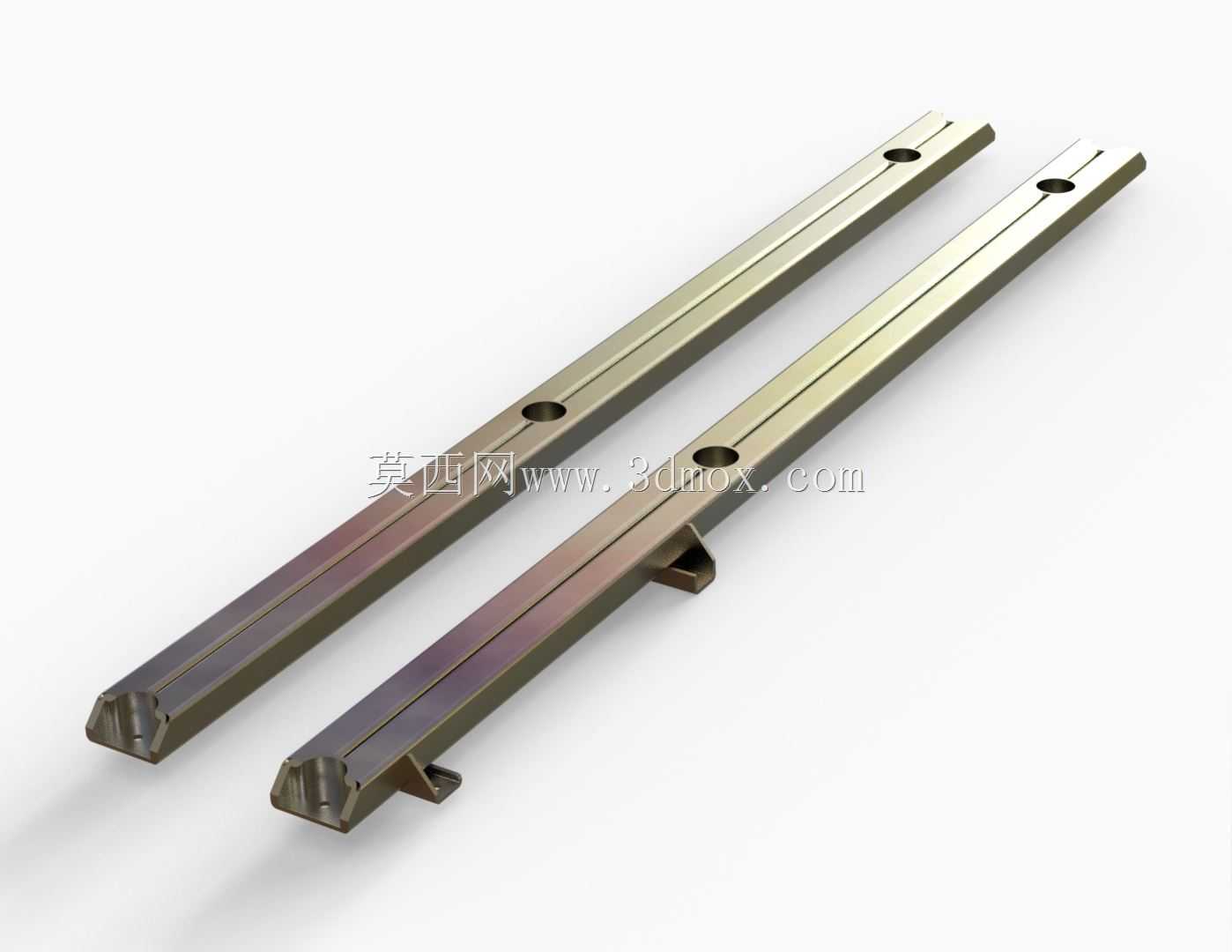

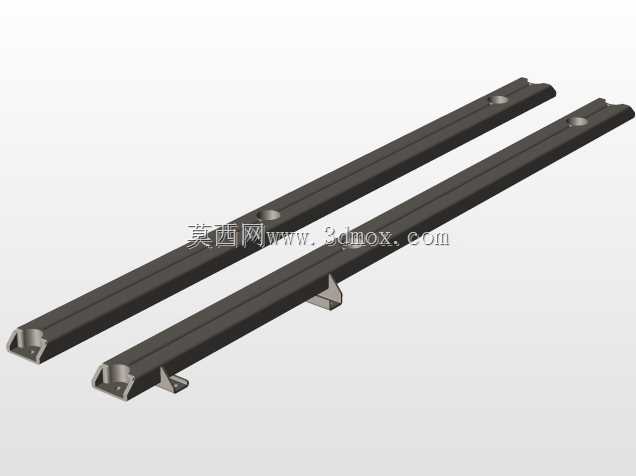

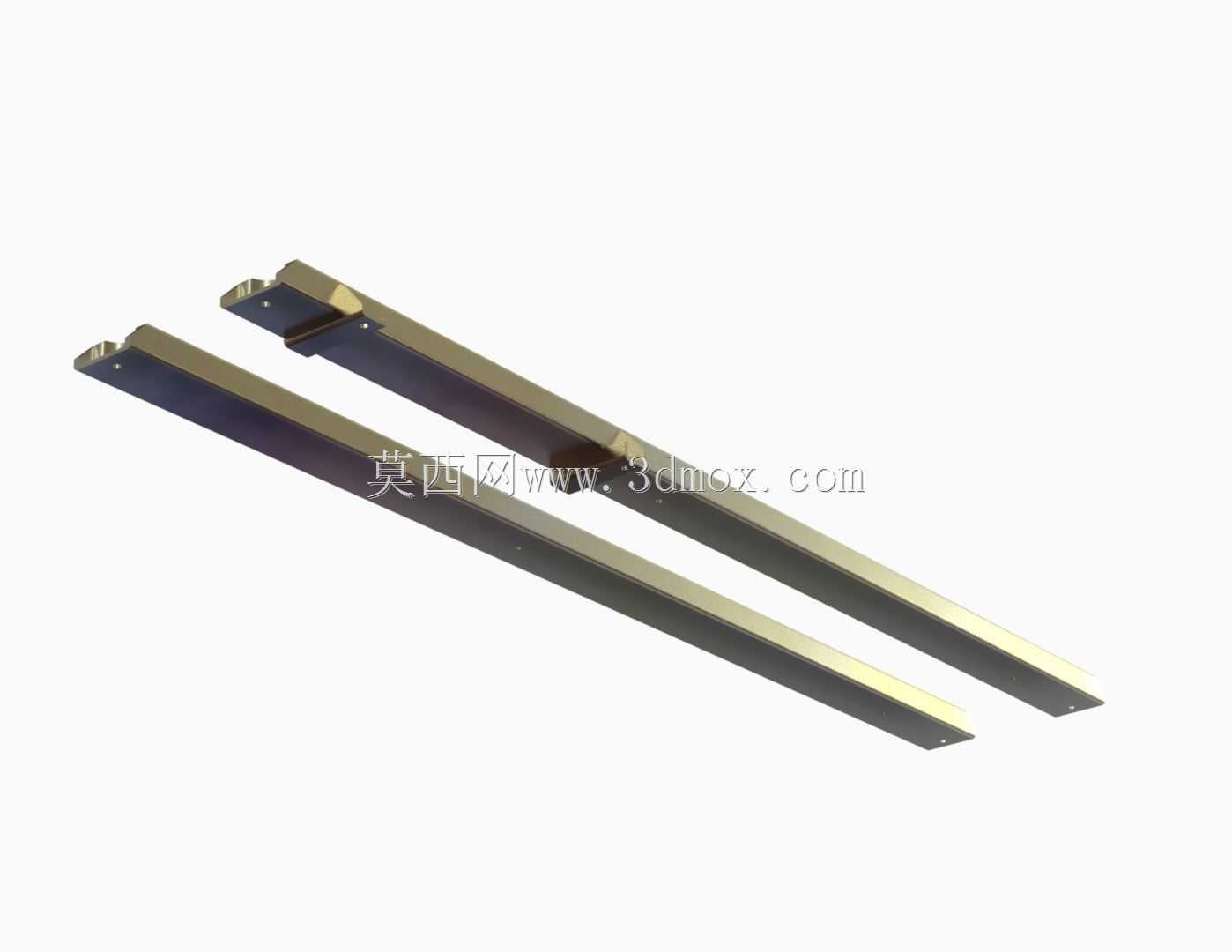

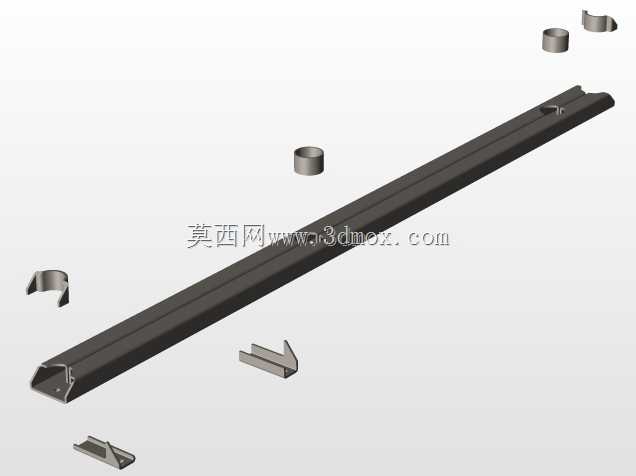

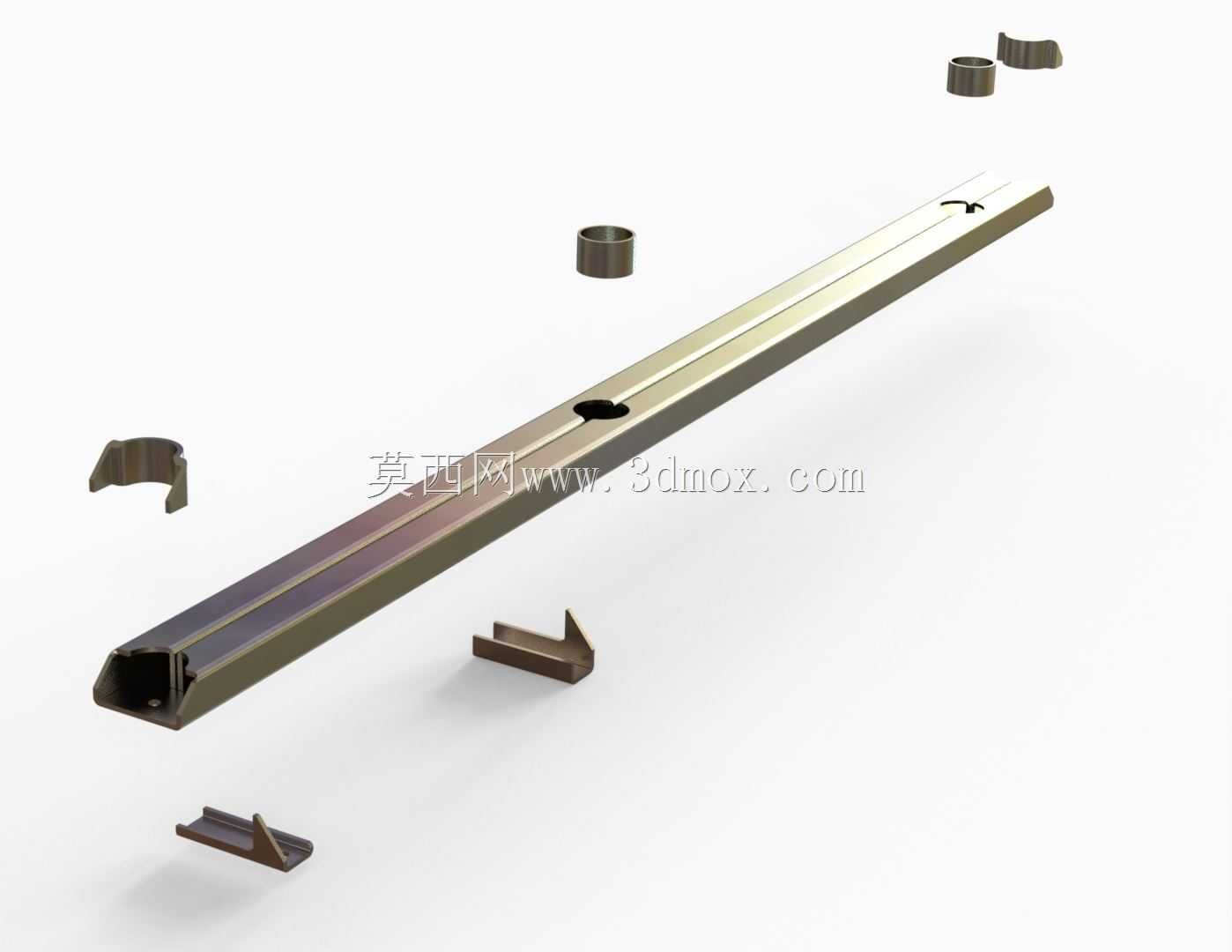

在轨道交通车辆走行部与底架承载结构的设计选型中，这类长条形焊接横梁是承担载荷传递、部件安装定位的核心受力构件，日常应用场景覆盖城轨车辆、干线铁路列车的底架边梁连接、设备挂载支撑环节，需要在车辆运行过程中承受垂向振动载荷、纵向牵引制动力以及横向过弯侧倾力的复合作用，对结构的刚度、抗疲劳性能都有明确的工程要求。从实际使用功能来看，该构件作为底架系统的横向连接载体，一方面需要将两侧的纵向边梁拉结为整体框架，保证底架结构的整体抗扭刚度，避免车辆运行中底架出现过大的形变影响设备安装精度；另一方面梁体上预留的安装孔位可以直接固定车载设备、管线支架或者地板支撑结构，不需要额外在梁体上现场打孔，减少现场装配的加工工作量。设计过程中优先保留了原结构150mm宽度、55mm高度的截面边界，这个尺寸是经过线路运营载荷校核后确定的最优截面参数，既能够满足满载工况下的抗弯截面模量要求，也不会因为截面过大挤占底架下方的设备安装空间，适配现有车型的底架安装边界，不需要对周边配套结构做额外修改就能实现替换安装。构件整体采用弯曲成型与焊接组合的工艺制作，主体基材选用碳钢材料，相比铝合金型材拥有更高的屈服强度与焊接可靠性，在承受大载荷冲击时不容易出现应力开裂问题，单根构件总重量控制在47kg，兼顾了结构强度与装配便利性，现场安装时两名作业人员即可配合完成定位吊装，不需要动用重型起重设备。梁体的截面采用了带加强筋的槽型结构，这种截面形式在同等重量下能够获得更大的截面惯性矩，有效提升梁体的垂向承载能力，两端的成型端头做了斜切收口处理，能够更好地匹配边梁的安装贴合面，减少装配间隙，保证焊接或者栓接时的连接强度。梁体上分布的安装孔位按照统一的定位基准加工，孔位间距误差控制在装配公差允许范围内，能够保证配套安装部件的互换性，后期维护更换时不需要重新配钻定位孔。梁体下方设置的小型支撑脚结构，一方面可以在装配过程中作为临时支撑点，方便梁体在工装台架上的定位固定，另一方面在车辆运行时也能作为辅助承载点，将局部载荷分散传递到下方的支撑结构上，降低梁体连接位置的应力集中系数。从建模逻辑来看，整个结构的建模过程优先还原了实际加工的工艺顺序，先完成主体型材的弯曲成型特征搭建，再添加焊接连接的支撑脚结构，最后统一加工安装孔位，模型的特征顺序完全匹配实际加工工序，结构设计人员可以直接参考该模型的特征树梳理加工工艺流程，也可以在此基础上根据不同车型的安装需求调整孔位位置、梁体长度，快速衍生出适配不同车型的同系列横梁结构，减少重复建模的工作量。在结构校核层面，该横梁的截面参数、焊接位置都参考了现有运营车型的成熟结构设计，应力集中区域都做了圆弧过渡处理，避免焊接应力在尖角位置累积，提升构件的抗疲劳寿命，能够满足车辆全生命周期的使用要求，不需要在运营周期内频繁更换维护。
