阿尔斯通轨道车辆底架承载结构

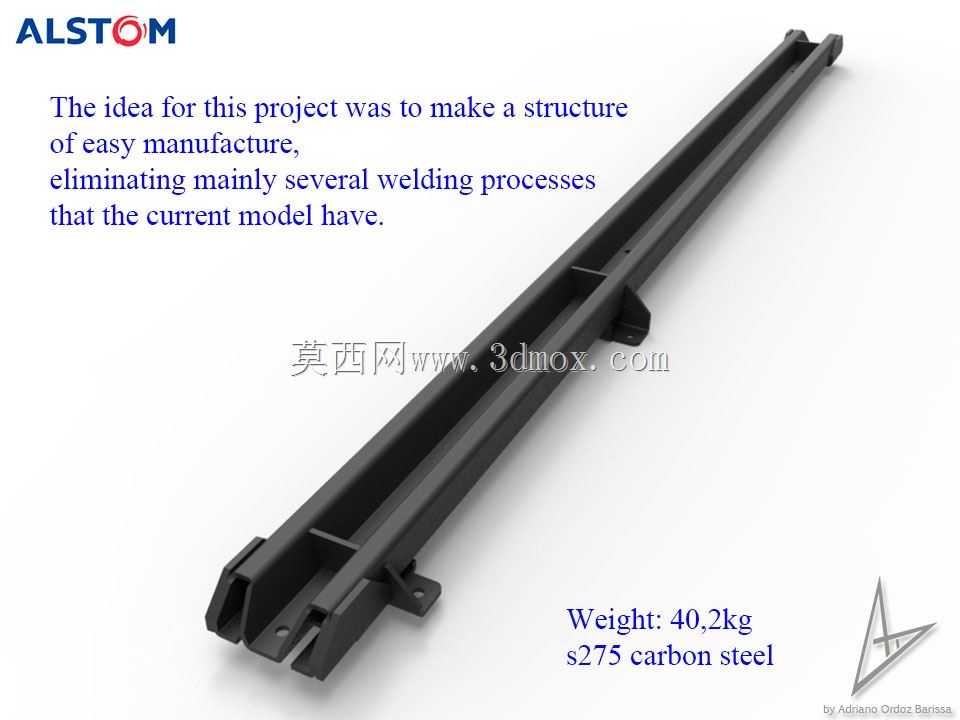

在轨道交通装备的走行与承载系统设计中，底架作为直接承接车体载荷、传递走行部作用力的核心构件，其结构合理性直接决定整车运行可靠性与运维成本。这套底架结构在设计阶段就锚定了量产制造环节的工艺痛点，针对原有同定位型号存在的多工序焊接需求做了定向优化，通过调整型材拼接路径、整合零散安装支座的结构形式，取消了原有工艺中三道需要专用工装定位的满焊工序，仅保留必要的角焊与塞焊连接点，大幅降低了制造过程中的工装投入与焊接变形校正工作量。

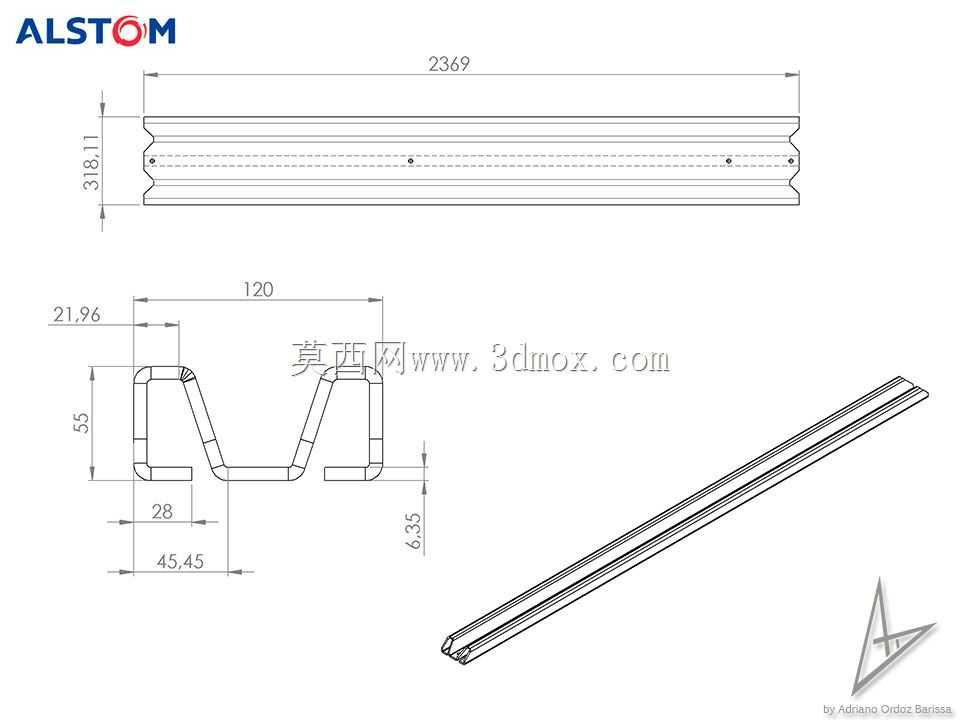

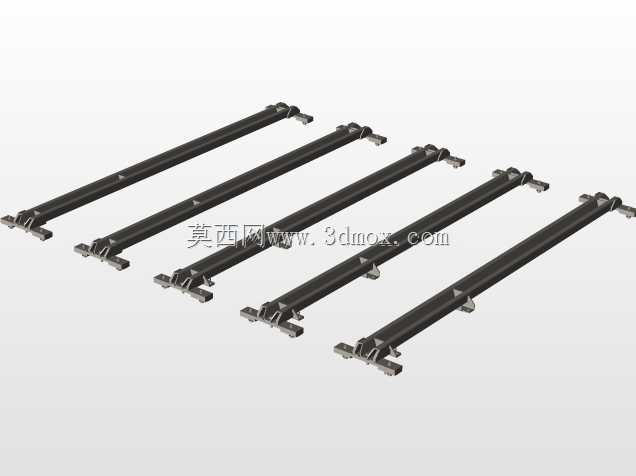

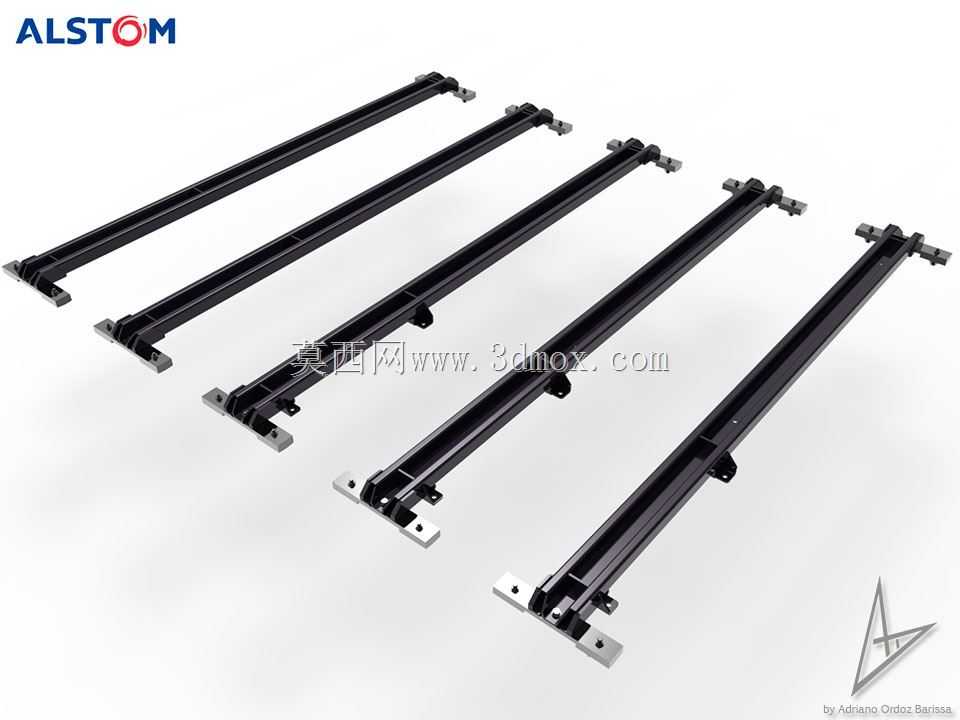

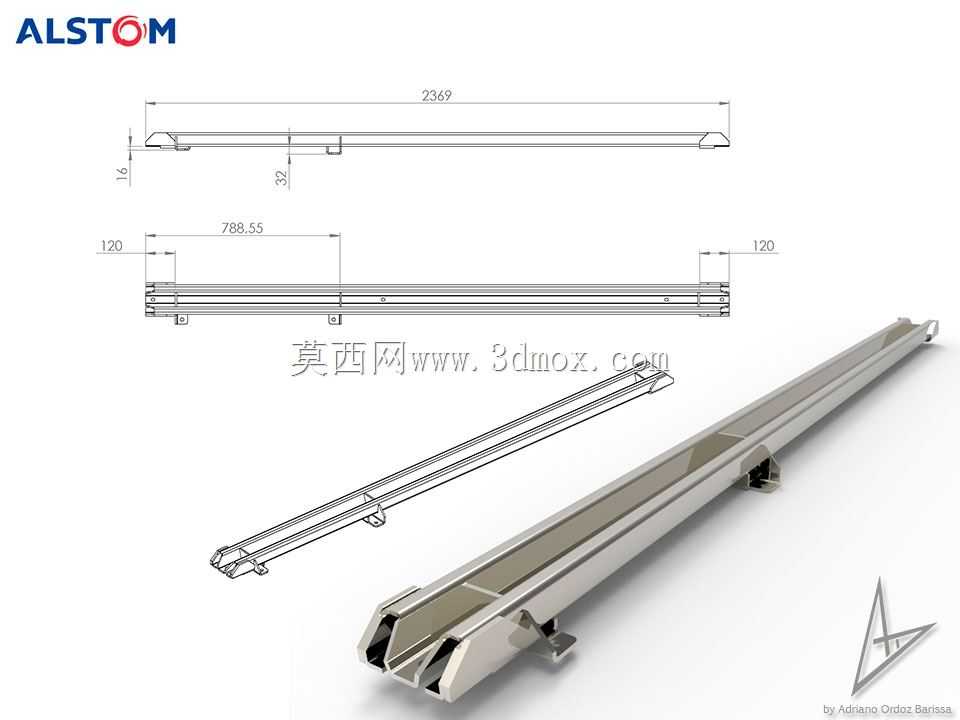

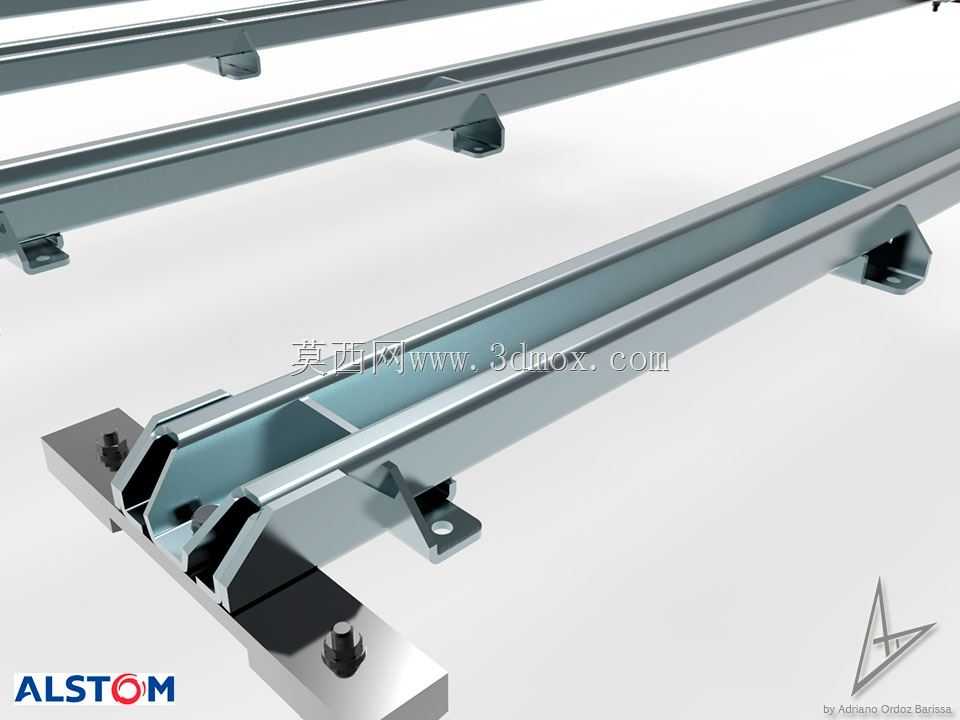

从载荷传递路径来看，这套底架采用纵梁通长布置、横梁分段承载的框架式布局，纵向主梁选用高强度冷弯型材作为主体，截面形式匹配轨道车辆运行过程中的纵向冲击载荷、垂向交变载荷的传递需求，横梁则根据上方设备安装点位的载荷分布做了变截面设计，在设备集中安装区域预留了加厚的安装基准面，非承载区域通过去除冗余材料实现减重。整套组件的总重量控制在205kg，相比原有同安装尺寸的型号减重70kg，减重幅度超过25%，在轨道交通装备轻量化的趋势下，能够有效降低车辆轴重，减少轮轨磨耗，提升整车的能耗表现。

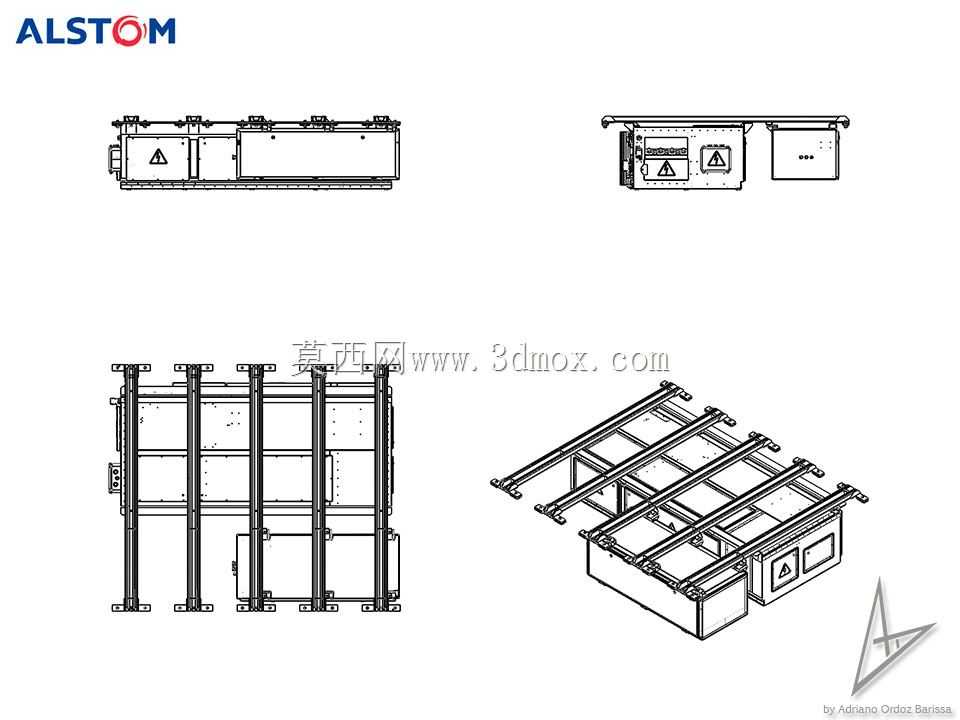

设计过程中最核心的约束条件是安装边界的完全适配，所有与车体连接的安装孔位、与走行部对接的定位基准面、上方设备安装的接口尺寸，都完全沿用原有型号的参数，不需要对整车其他配套部件做任何修改，就可以直接完成替换安装，这一设计考量大幅降低了旧车改造、备件替换的适配成本，运维单位不需要调整现有安装工艺、不需要重新制作配套工装，就可以直接完成底架的更换作业。

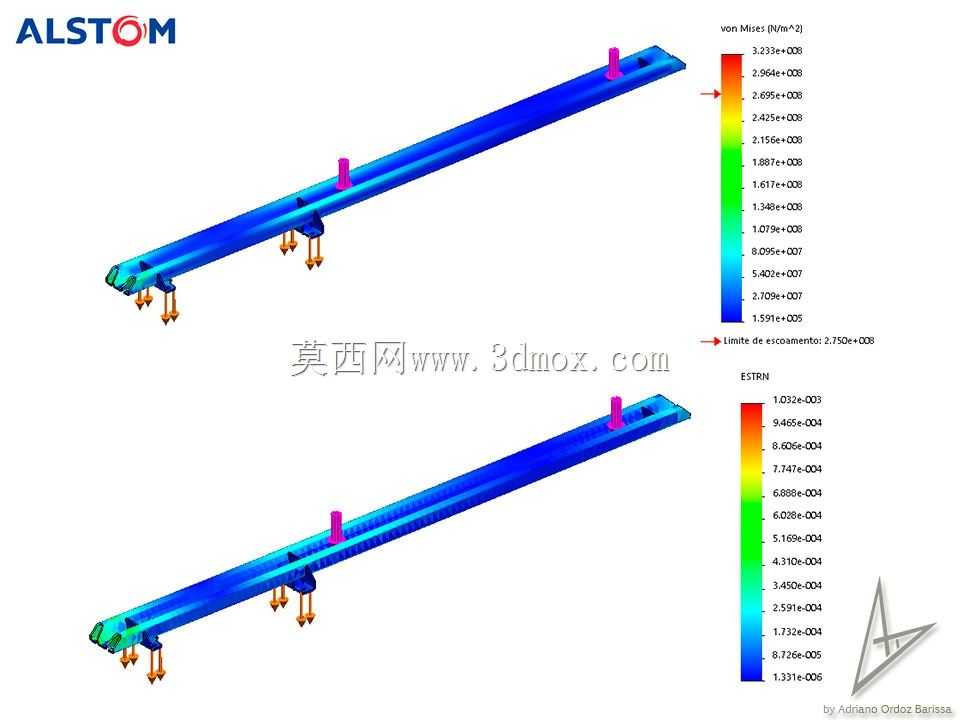

从实际应用场景来看，这类底架主要应用于城市轨道交通车辆、市域通勤列车的车体下部承载，既要承担车体自重与乘客载荷的垂向传递，还要承受车辆启动、制动过程中的纵向冲击，以及过弯时的横向扭转载荷。这套结构在设计时针对交变载荷下的应力集中点做了圆弧过渡处理，所有型材拼接位置都避免了直角焊缝的应力集中风险，在关键承载节点增加了加强筋结构，在减重的同时保证结构强度满足轨道车辆30年使用寿命的疲劳强度要求。

在制造工艺层面，优化后的结构大部分构件可以采用标准型材切割下料，不需要定制复杂的冲压模具，拼接过程中依靠型材自身的定位止口就可以完成初步定位，减少了焊接过程中的定位夹持点，普通焊接工位就可以完成组装作业，不需要专用的组焊工装，适合中小批量的备件生产与旧车改造项目的快速交付。结构表面预留了统一的防腐处理工艺窗口，所有拼接缝隙都设计为连续焊缝形式，避免存在防腐死角，适配轨道车辆整车抛丸、喷漆的表面处理工艺，不需要额外做局部的防腐补涂作业。

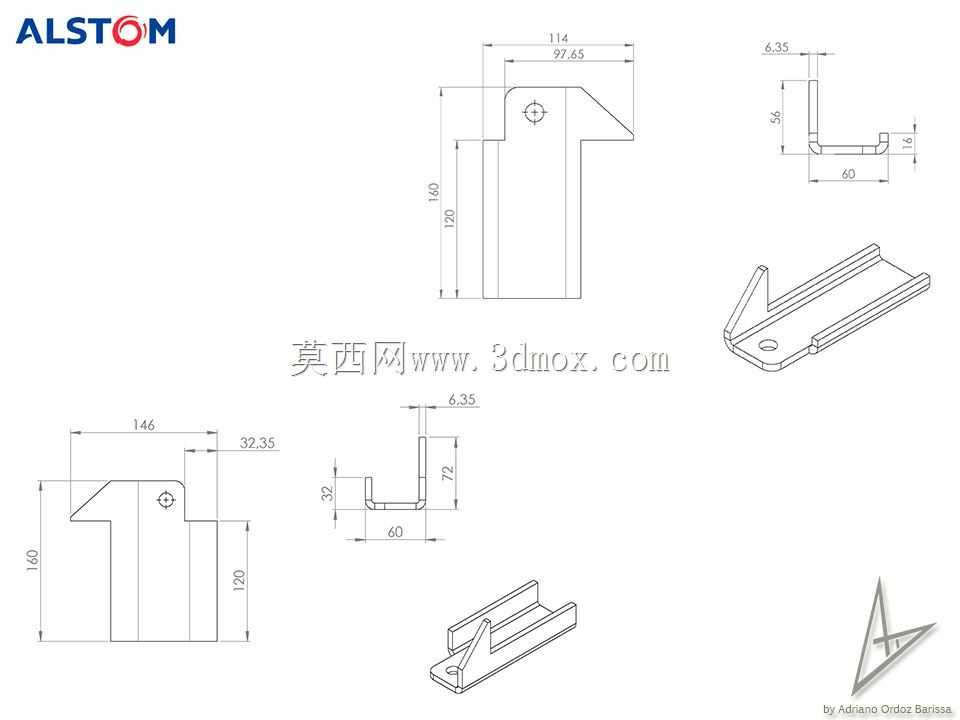

从安装维护的角度考虑，这套底架上的所有易损连接部件都设计为可拆卸式结构，日常运维过程中不需要切割焊接就可以更换磨损的支座与连接件，大幅降低了运维过程中的作业难度与时间成本。所有安装孔位都采用统一的公差配合标准，与通用紧固件完全适配，不需要定制特殊规格的连接配件，进一步降低了全生命周期的使用成本。
