阿尔斯通轨道交通底架承载结构

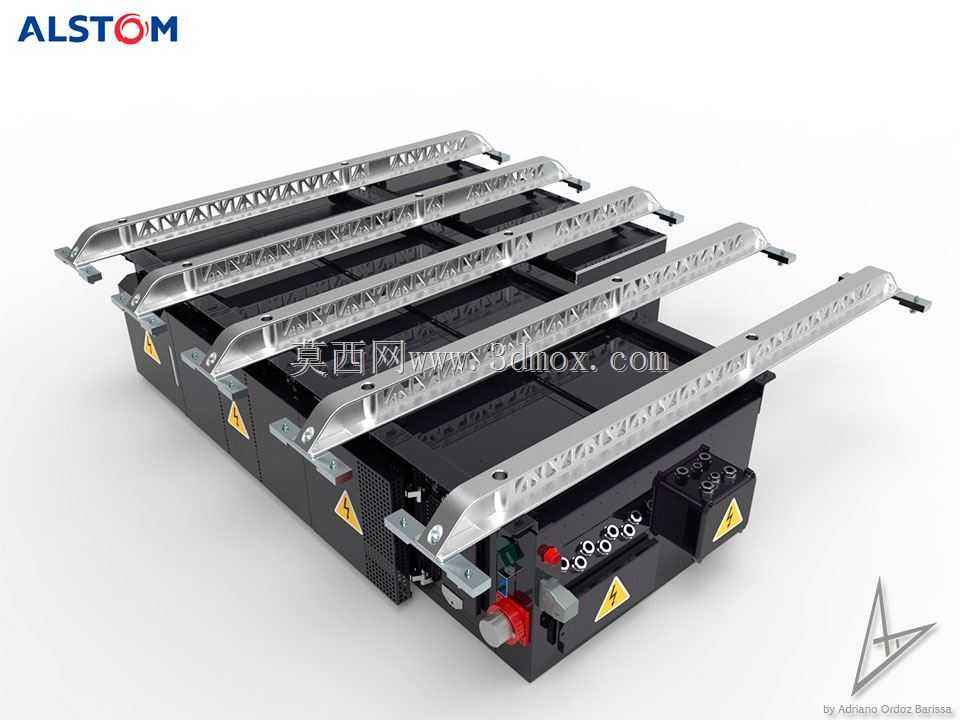

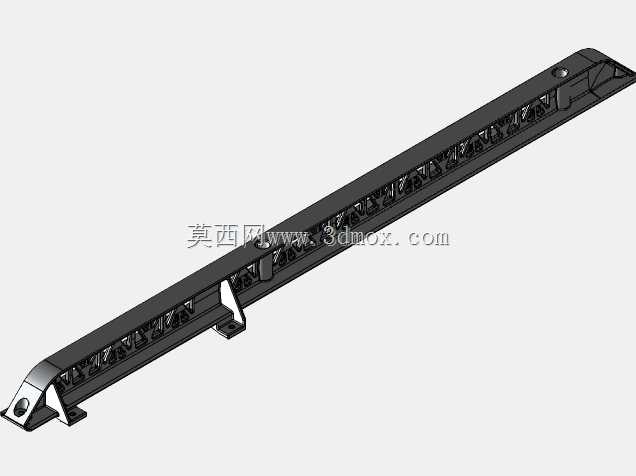

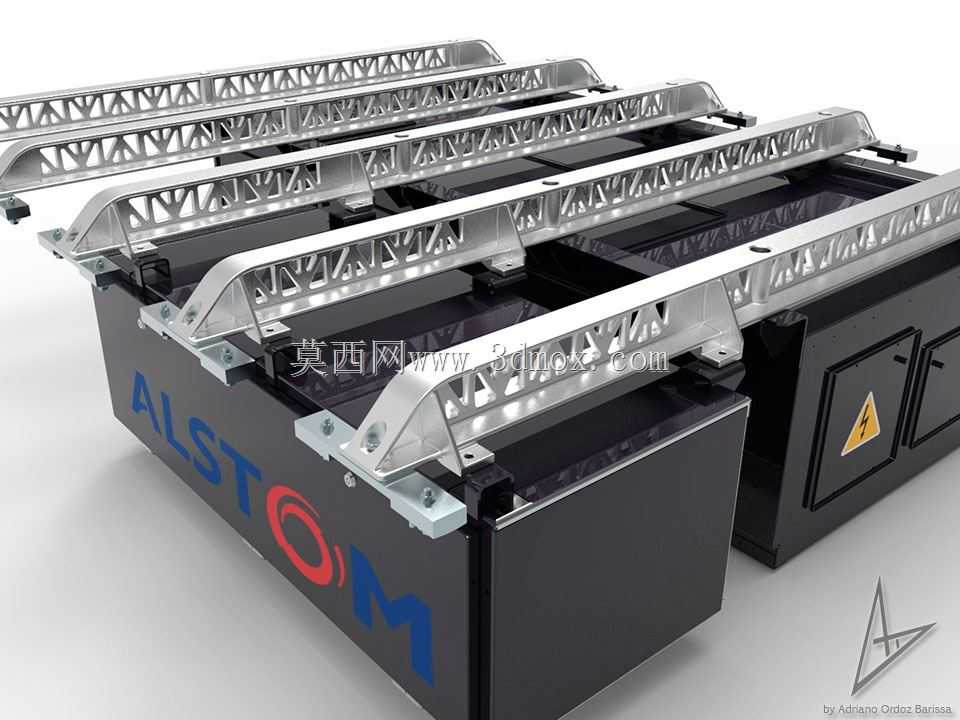

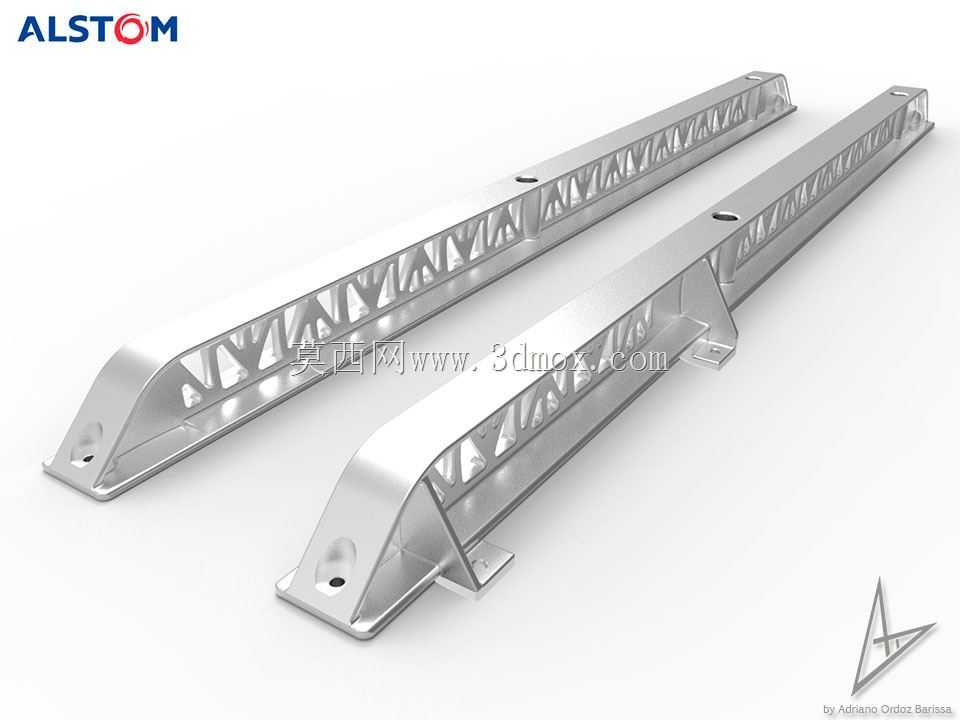

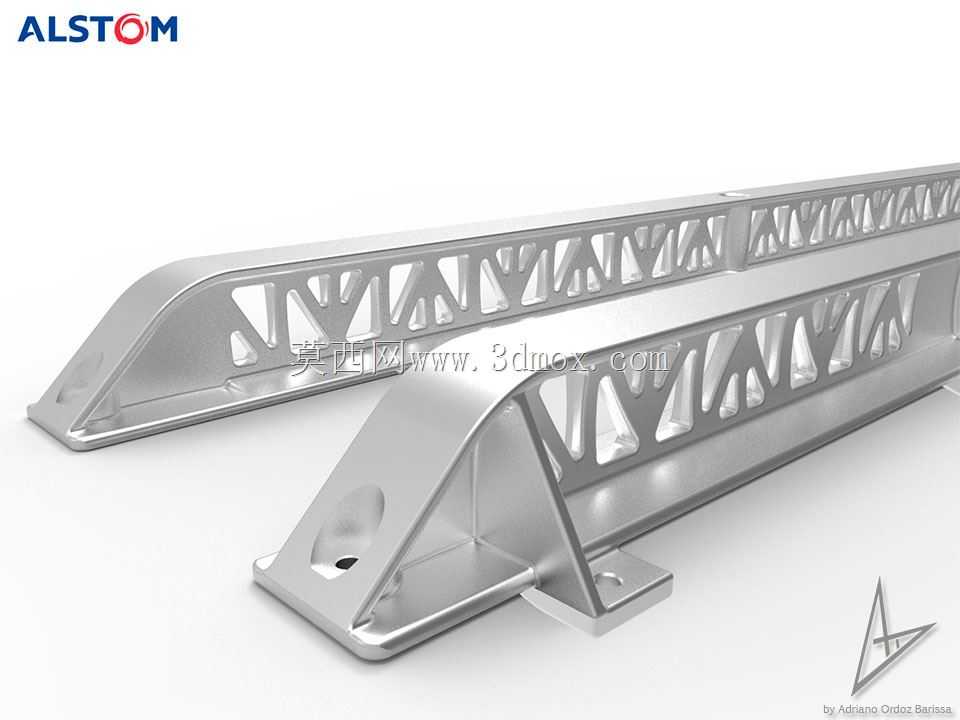

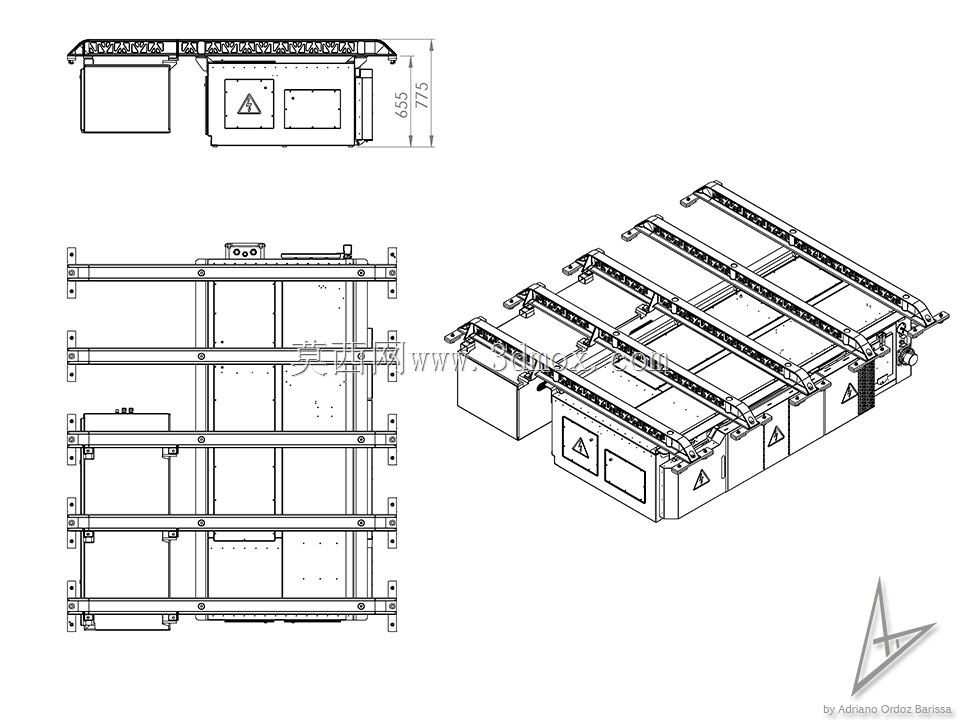

该结构件主要应用于轨道交通车辆底部设备安装承载场景，作为车载设备与车体底架之间的过渡承载构件，承担分散设备载荷、适配安装接口、保障设备运行稳定性的核心作用。日常运行中，这类底架结构需要承受车辆行驶过程中的垂向振动、横向冲击以及纵向加减速带来的交变载荷，同时还要兼顾不同车载模块的安装定位需求，避免设备在车辆运行过程中出现位移、共振等问题。从结构设计来看，上部承载梁采用桁架式镂空结构，在保证整体抗弯、抗扭刚度的前提下，尽可能降低构件自身重量，符合轨道交通装备轻量化的设计趋势，桁架的腹杆排布经过载荷路径优化，能够将上部承载的载荷均匀传递到下部安装基座，避免局部应力集中导致的结构疲劳损伤。下部基座采用箱型封闭式结构，一方面为上部桁架梁提供稳定的安装基准，另一方面可容纳部分车载电气模块，箱体侧面预留的警示标识区域，明确了内部带电模块的安全警示要求，符合轨道交通装备的安全设计规范。安装边界方面，上部桁架梁的安装孔位采用标准化间距排布，可适配不同规格车载设备的安装需求，下部箱体与车体连接的位置设置了可调式安装座，能够补偿车体制造过程中的公差累积，降低现场安装的对位难度。设计过程中，首先根据车载设备的总重量、重心位置确定整体载荷边界，计算出不同工况下的最大弯矩与剪力值，以此确定桁架梁的截面高度与腹杆规格，箱型基座的板材厚度则根据垂向冲击载荷的动载系数进行校核，保证在最大冲击载荷下结构变形量控制在允许范围内。桁架梁与下部基座的连接采用螺栓紧固加定位销的组合方式，既保证连接强度，又方便后期设备维护时的拆装作业，所有连接孔位均做了沉头处理，避免螺栓突出影响上部设备的安装平面度。实际应用中，这类底架结构需要适配不同车型的安装空间，因此在设计时预留了一定的接口调整余量，上部桁架的长度可根据实际搭载设备的尺寸进行模块化拼接，不需要重新开模即可适配不同的安装需求，大幅降低了衍生车型的设计改造成本。结构表面采用阳极氧化处理，具备良好的耐腐蚀性能，能够适应车辆运行过程中遇到的潮湿、多尘等复杂环境，延长结构的使用寿命。从建模角度来看，该结构的所有安装孔位、配合面均按照实际加工公差进行建模，桁架的焊缝位置也做了相应的工艺特征还原，能够直接用于后续的工程图导出、有限元分析以及装配干涉检查，不需要额外进行模型修整。在进行结构校核时，需要重点关注桁架梁与基座连接位置的应力分布，以及车辆过曲线时横向载荷作用下的结构变形，确保在最恶劣工况下，结构的应力值仍低于材料的许用应力，变形量不会影响上部设备的正常运行。此外，结构的走线空间也在设计时做了预留，桁架梁的镂空位置可用于布置设备的线缆，避免线缆与结构之间产生磨损，箱型基座的侧面预留了线缆穿入孔位，方便内部设备的线缆引出与整车线束对接。
