径向电机自推进齿轮传动结构设计

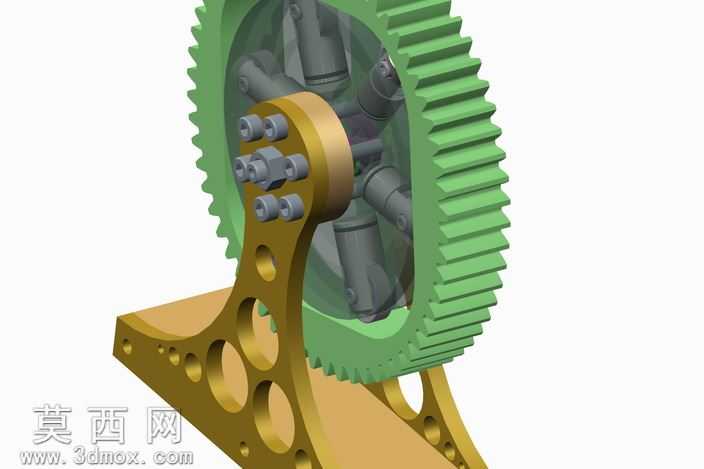

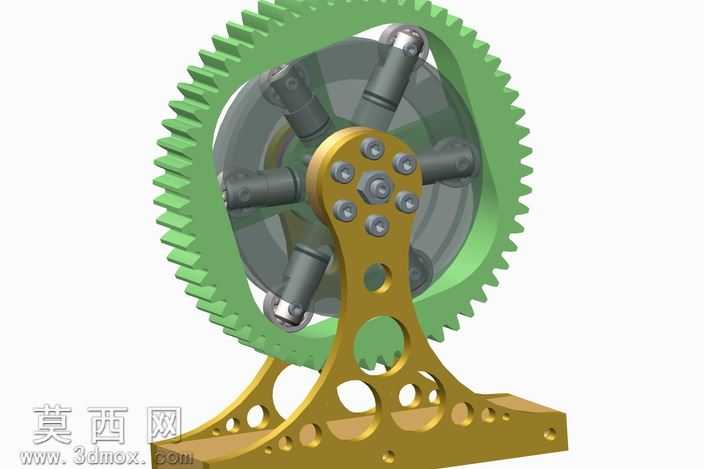

本作品为径向电机配套的自推进齿轮传动结构三维建模成果，建模过程严格遵循机械设计的尺寸规范与装配逻辑，先完成核心大齿圈的参数化建模，依据渐开线齿轮的齿形生成规则，精准绘制每一个轮齿的齿廓曲线，通过拉伸、阵列特征完成齿圈主体构建，对齿圈的安装定位孔、减重槽做细节优化，保证齿圈结构强度的同时降低整体自重。配套的金色支撑支架采用一体化建模思路，先绘制支架的轮廓草图，通过拉伸生成基础基体，再对支架上的减重孔做阵列排布，对支架与齿圈、动力组件的安装面做平面度约束，确保后续装配的贴合精度。内部的径向动力组件按照径向排布的结构逻辑，逐个完成柱塞类零件、连接销轴、紧固螺栓的建模，每一个紧固件都还原了真实的螺纹特征与头部结构，保证装配时的干涉检查能够精准识别配合问题。渲染阶段为不同部件匹配对应材质，齿圈采用哑光工程塑料材质，还原非金属齿轮的质感表现，支撑支架采用黄铜金属材质，调整金属粗糙度与反射参数，呈现出金属加工后的哑光金属光泽，内部动力组件采用深灰金属材质，区分不同部件的材质层次，紧固螺栓采用亮面镀锌金属材质，突出紧固件的细节特征。结构设计上采用径向排布的动力输出逻辑，动力组件沿齿圈中心径向布置，通过支架的定位结构保证每一个动力单元与齿圈的啮合位置精准，整体装配完成后可模拟自推进的传动动作，除轴承类标准件采用简化示意外，其余所有自定义部件均完成全细节建模，模型可直接用于结构验证、传动原理演示以及加工参考，建模过程中对所有配合面做了公差预留设计，保证虚拟装配与实际生产的装配逻辑一致，通过渲染光影调整突出结构的层级关系，清晰展示内部径向动力组件与外部齿圈的传动配合逻辑，直观呈现自推进齿轮的工作原理。
