紧凑型动力分配齿轮箱结构三维设计

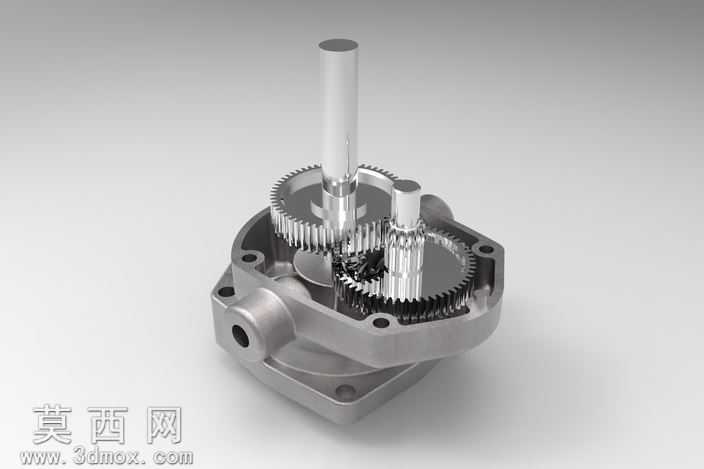

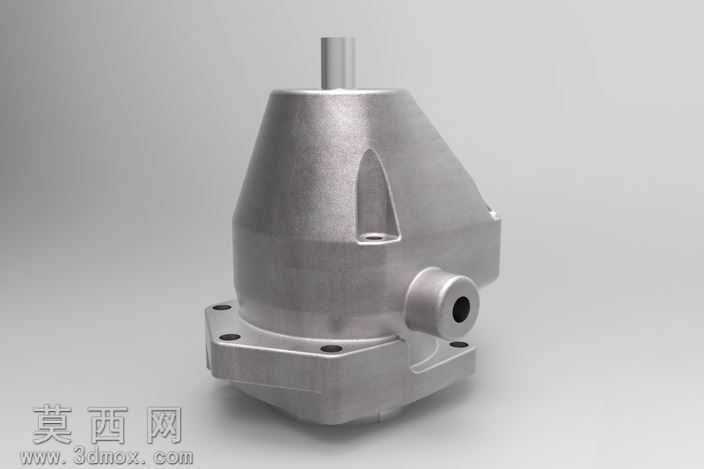

本作品为动力分配型齿轮箱三维设计，采用Pro/Engineer Wildfire5.0完成全参数化建模与装配校验，建模过程严格遵循机械传动设计规范，对箱体、各级传动齿轮、输入输出轴、安装定位结构等全部零件进行1:1等比例还原。建模阶段首先完成箱体基体的特征搭建，通过拉伸、切除、拔模、圆角等基础特征构建箱体的型腔结构、安装法兰、轴承座孔、定位凸台，对箱体边角的铸造圆角、安装面的加工余量预留都做了精细化处理，还原压铸箱体的工艺特征。传动系统部分，分别构建输入轴、中间传动齿轮、输出分配轴的零件模型，齿轮建模严格按照渐开线圆柱齿轮参数生成齿廓特征，对齿顶倒角、齿根过渡圆角、轴端的键槽、卡簧槽、轴承配合轴颈都做了精确绘制，保证装配时各零件的配合关系完全符合实际装配要求。装配阶段采用自底向上的装配逻辑，先完成轴系组件的子装配，校验齿轮副的中心距、啮合侧隙，再将轴系组件装入箱体，添加轴承、端盖等标准件的装配约束，完成整体装配后进行全局干涉检查，调整零件间的配合间隙，确保不存在静态干涉与运动干涉。渲染阶段为模型赋予金属材质，箱体采用铸铝哑光材质，齿轮与轴件采用抛光钢材质，通过环境光、漫反射、高光参数的调整，还原金属零件的真实质感，同时添加柔和的阴影效果突出齿轮箱的立体结构。设计上采用同轴输入+侧向动力分配的布局，在紧凑的箱体内实现两级齿轮减速与双路动力输出，箱体的安装法兰预留多组安装孔位，可适配不同的安装场景，齿轮副的传动比经过合理匹配，兼顾传动效率与输出扭矩需求，整体结构紧凑，传动路径清晰，可用于机械传动教学演示、小型动力设备的传动方案验证，也可作为非标传动设备设计的参考模型。
