涡轮诱导剂叶轮工业机械结构设计

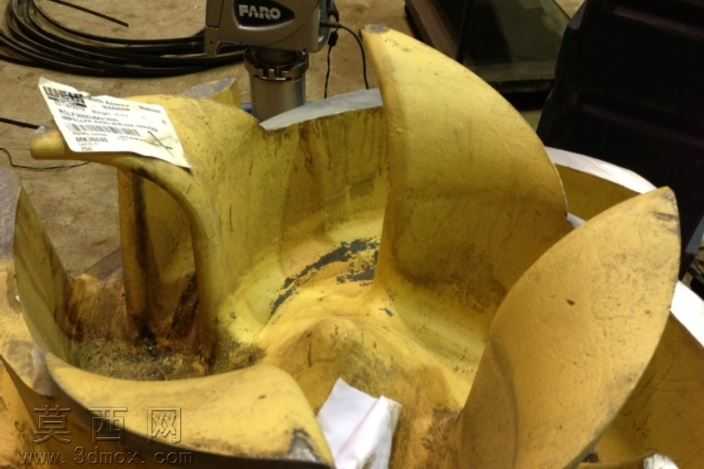

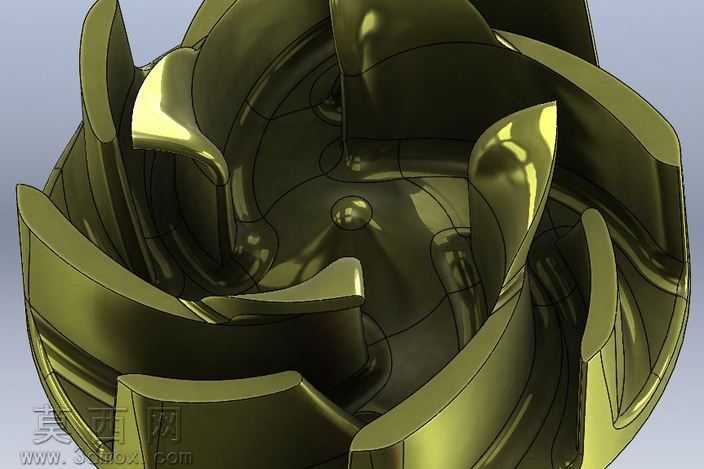

该叶轮模型采用三维参数化建模方式完成整体结构搭建，建模过程中优先保证叶片曲面的流体力学合理性，通过多截面曲面放样、曲率连续调整完成扭曲叶片的造型构建，每一片叶片的进出口安装角、扭曲弧度都经过参数化约束，确保相邻叶片间的流道截面均匀过渡，避免流体在流道内产生不必要的涡流损耗。模型整体采用一体化建模逻辑，轮毂与叶片之间做了平滑的圆角过渡处理，既还原了实际铸造工艺中的圆角结构特征，也避免了应力集中的结构缺陷，轮毂中心的定位凸台结构尺寸经过精准约束，可匹配对应规格的传动轴装配需求。材质渲染阶段选用金属质感的暗橄榄绿金属材质，调整材质的反射率、粗糙度参数模拟铸钢件经表面处理后的哑光金属质感，通过环境光遮蔽效果强化叶片曲面的光影层次，清晰展现叶片的扭曲形态与流道的纵深结构，轮毂表面的球形工艺凸点也做了单独的材质高光处理，还原实际零件的工艺细节。结构设计上，该叶轮采用长短叶片组合的布局形式，长叶片从轮毂进口端一直延伸至轮缘出口端，短叶片布置在相邻长叶片的流道中间位置，这种结构可以有效改善大流量工况下的流道堵塞问题，提升叶轮的工作效率与运行稳定性，叶片的前缘做了圆滑的修型处理，降低流体进口冲击损失，叶片尾缘则做了厚度渐变收窄处理，减少出口尾迹涡流的影响。建模过程中对所有相邻曲面都做了缝合与实体化检查，确保模型为无破面、无重叠面的完整实体，可直接用于后续的工程图生成、流体仿真分析或者数控加工编程使用，整体结构完全符合流体机械叶轮的设计规范，还原了实际工业用诱导轮叶轮的核心结构特征。
