ULA火箭AD10信封连接结构件

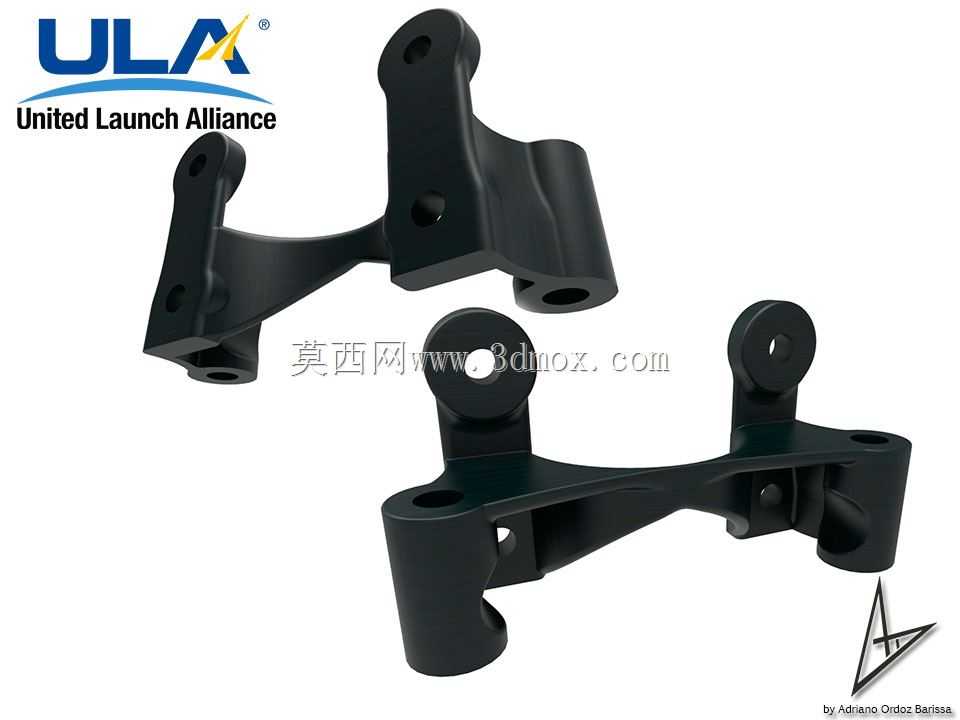

在航天发射装备的结构系统中，这类小型连接支架往往承担着载荷传递与部件定位的核心作用，本次呈现的结构件应用于ULA发射系统的AD10相关组件中，属于箭体内部管线、小型功能部件的固定支撑类零件，单零件质量仅0.06磅，属于典型的轻量化航天结构件。从实际使用场景来看，这类零件服役在火箭发射段的强振动、大过载环境中，既要保证自身结构强度满足冲击载荷要求，又要尽可能控制自身重量，为箭体有效载荷让出重量空间，因此在结构设计上采用了镂空式的筋板布局，没有多余的实体冗余，所有非受力区域的材料都做了去除处理，在保证安装位刚度的前提下最大化实现减重目标。

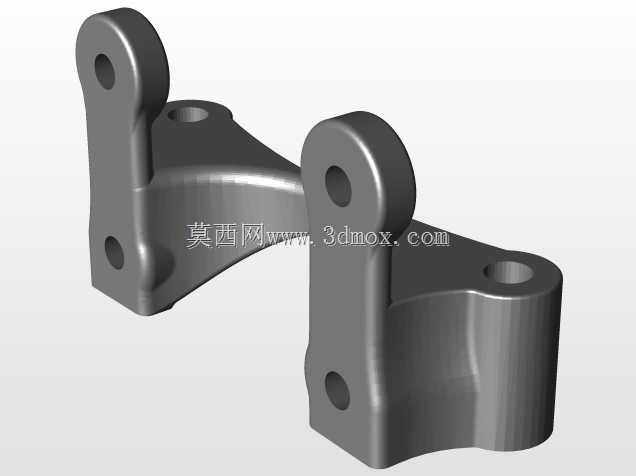

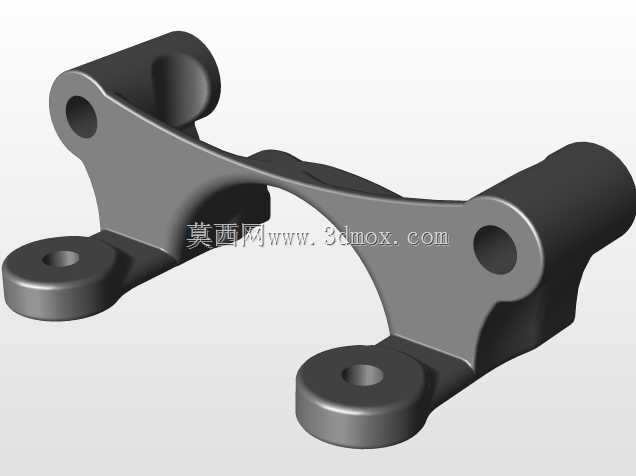

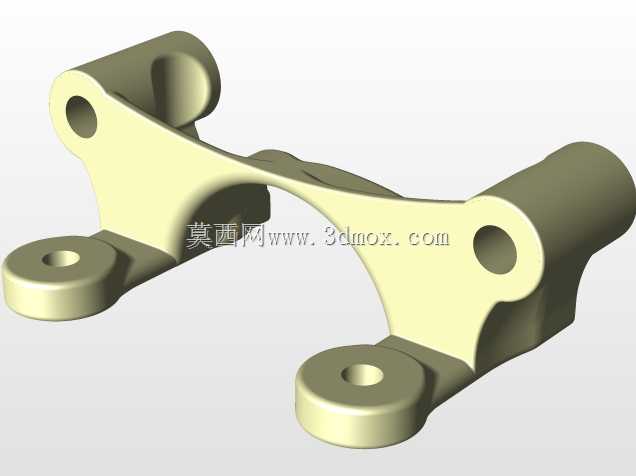

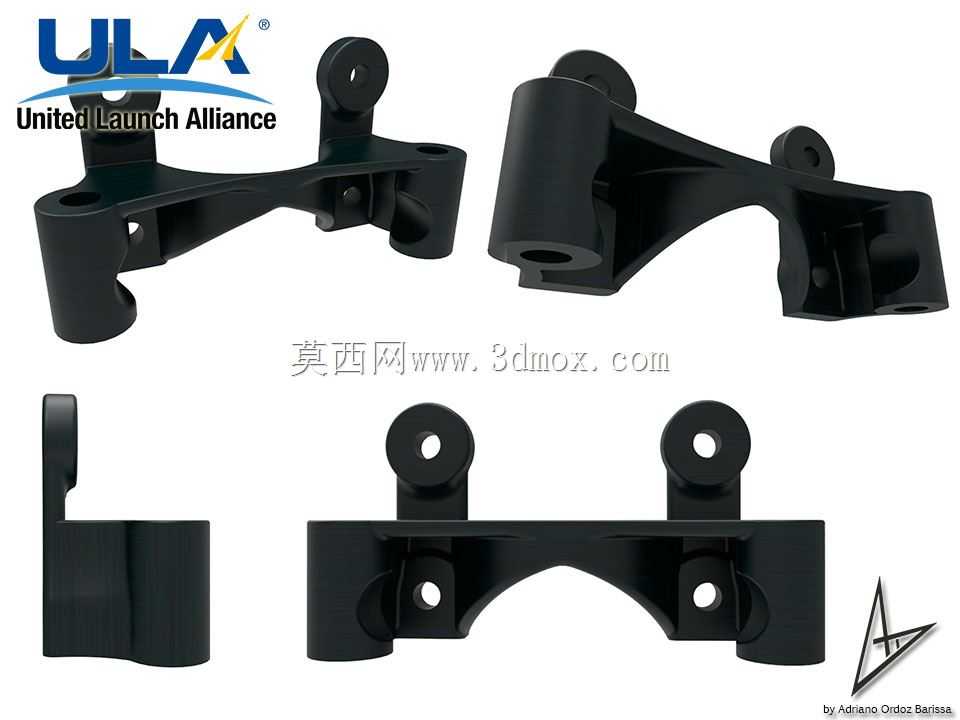

从功能特性上看，该零件设置了多组不同规格的安装孔位，分别对应不同方向的连接需求：上方两组带同轴度要求的通孔用于和主承力结构的销轴配合，实现零件自身的基准定位，侧方与下方的沉孔用于固定被支撑的信封类组件，孔位的位置度公差控制在0.02mm级别，避免安装后出现附加应力，影响组件在振动环境下的连接可靠性。零件的外形轮廓完全避让周边的管路与线缆走向，边缘全部做了R2以上的圆角过渡，既避免应力集中导致的结构断裂风险，也防止锐边划伤相邻部件的绝缘层或防护层。

设计思路上，这类航天结构件没有采用常规民用支架的等壁厚设计，而是根据有限元仿真的应力云图做了变壁厚处理：主承力的连接臂位置壁厚达到4mm，保证弯曲载荷下的结构强度，非受力的盖板区域壁厚仅1.5mm，同时在筋板与安装座的衔接位置做了渐变的圆弧过渡，避免截面突变带来的应力集中。零件的安装边界经过严格校核，所有安装孔的中心距与箭体预装位置的接口完全匹配，安装后零件突出安装面的最大高度不超过32mm，不会和周边的运动部件、保温层产生干涉，零件的两个对称安装支脚共面度公差控制在0.01mm，保证安装后不会出现翘曲，导致连接螺栓承受附加的弯曲载荷。

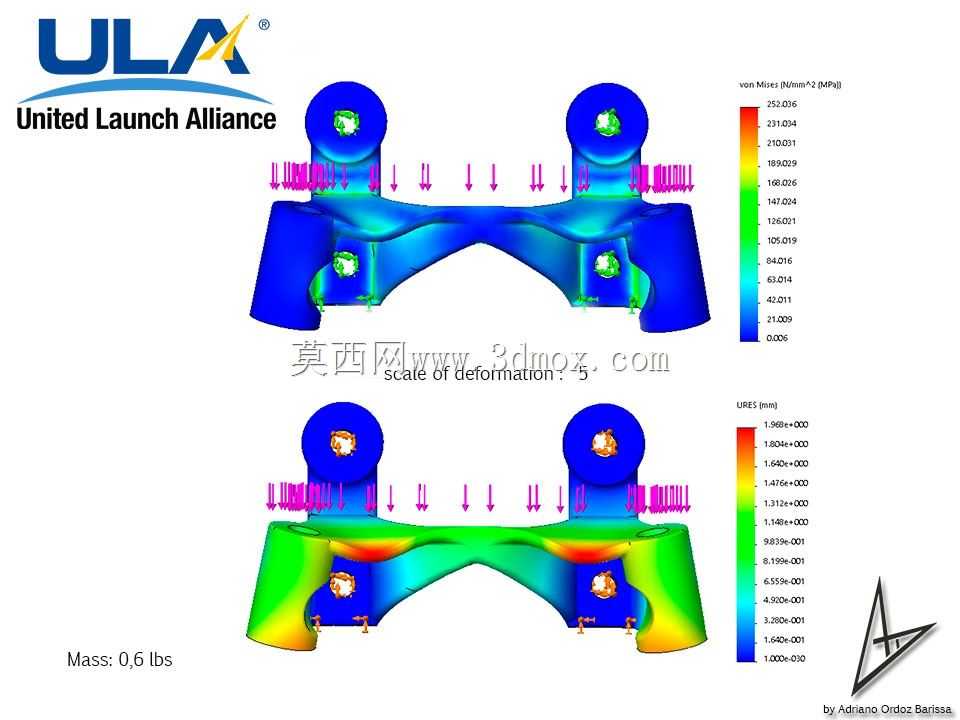

从实际装配逻辑来看，该零件不需要额外的工装辅助定位，依靠上方两个定位销轴即可完成快速预装，再通过侧方的紧固螺栓实现锁紧，装配效率满足箭体总装的节拍要求。零件的表面采用硬质阳极氧化处理，既提升了表面硬度与耐磨性能，也具备一定的防腐蚀能力，适应地面总装阶段的温湿度环境变化，同时氧化层的绝缘特性也避免了不同金属材料接触产生的电偶腐蚀问题，提升长期存储状态下的结构可靠性。在振动工况的仿真验证中，该结构在10-2000Hz的随机振动载荷下，最大应力出现在筋板与安装座的衔接位置，应力值远低于所选航空铝合金的屈服强度，安全系数达到2.5以上，满足航天结构的设计规范要求。
