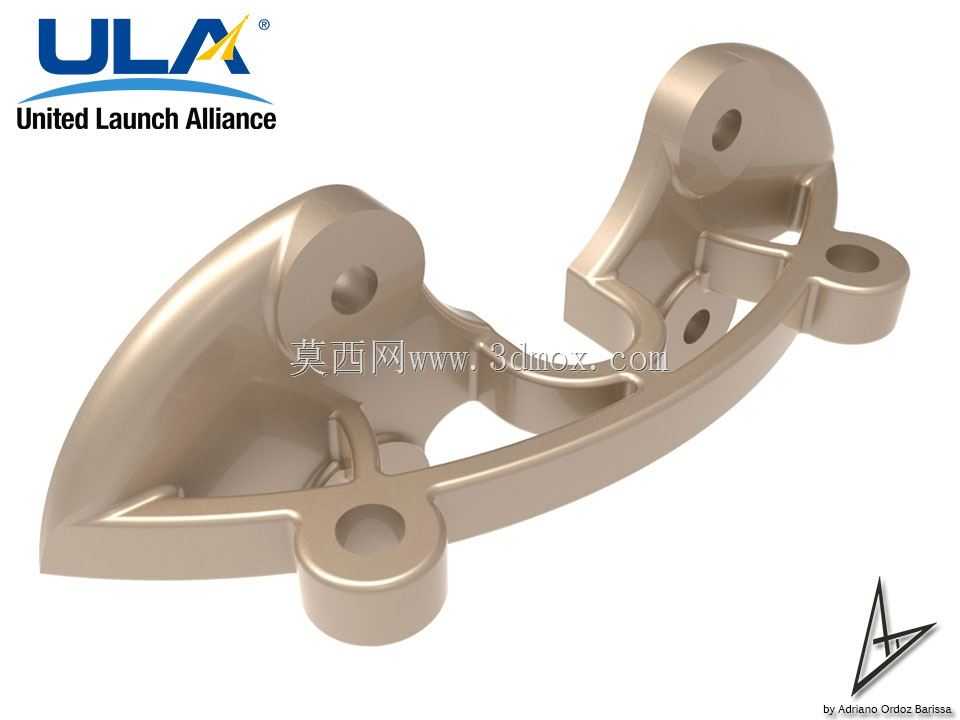

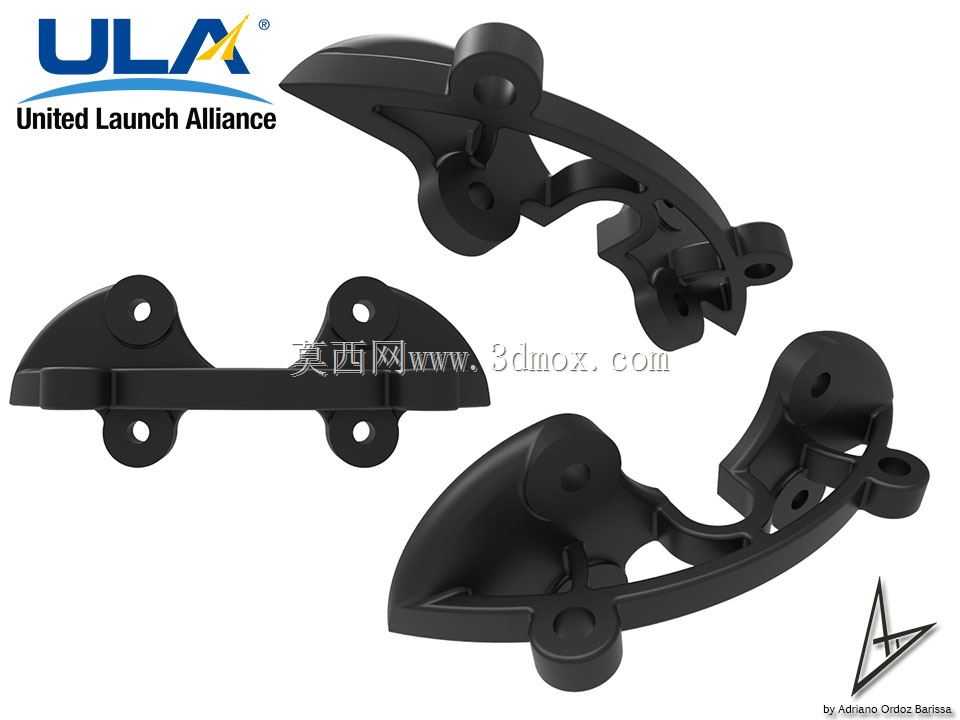

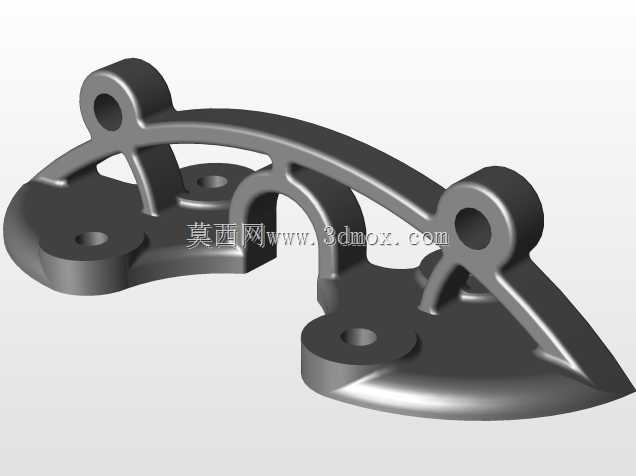

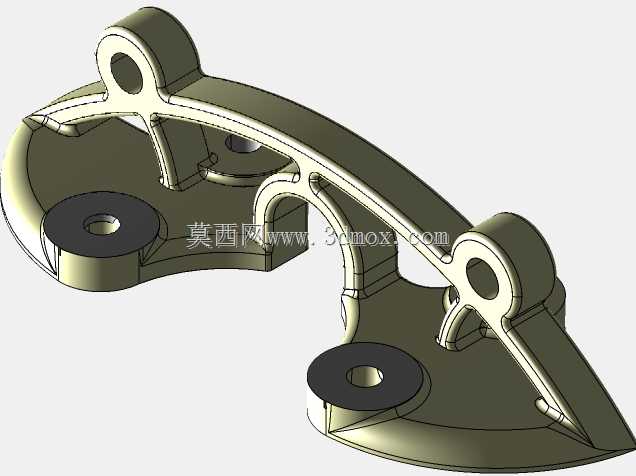

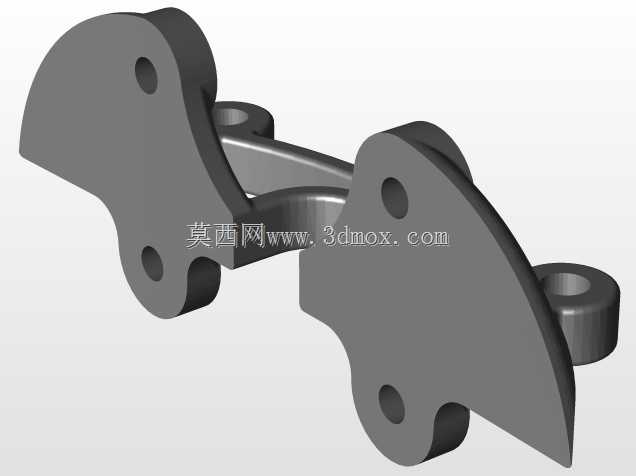

ULA火箭AD09级间连接密封结构件

该结构件应用于运载火箭级间分离段的密封连接场景，承担箭体相邻舱段对接时的径向定位、载荷传递与端面密封功能，在火箭起飞前的地面总装阶段、飞行主动段的气动载荷传递过程、以及级间分离动作执行前的结构保持阶段都发挥关键作用。从实际工况适配角度看，该零件需要同时承受飞行过程中的轴向过载、横向气动剪力以及舱段内部的微压差作用力，因此结构设计上采用了对称式的分体组合构型，通过多组安装孔位实现与相邻舱段端框的刚性连接，曲面轮廓完全匹配箭体舱段的外弧面曲率，安装后不会突出箭体气动外形，避免额外产生气动阻力。设计过程中优先考虑了载荷的均匀分散，所有安装凸台位置都做了加厚过渡处理，连接耳片处采用圆弧过渡消除应力集中点，避免在大过载工况下出现结构断裂风险；密封配合面设计有连续的贴合平面，可配合密封垫片实现舱段端面的气体密封，防止高空飞行阶段外界稀薄气体渗入舱内影响设备工作环境。零件整体采用轻量化设计思路，在非承力区域做了挖空减重处理，在保证结构强度满足过载要求的前提下尽可能降低自身重量，匹配运载火箭对结构件重量控制的严苛要求，单零件质量控制在极低水平，不会给箭体带来额外的载荷负担。从安装边界来看，该零件的安装孔位采用等间距排布设计，孔位公差匹配航天标准紧固件的装配要求，安装时不需要额外做配钻加工，可直接与舱段端框的预置孔位对齐完成紧固；零件的曲面轮廓与箭体舱段的外蒙皮曲率完全贴合，安装后与周边结构的间隙控制在密封要求范围内，不会出现局部凸起或者贴合不严的问题。在实际装配场景中，该类结构件通常沿舱段对接端面周向均匀布置多组，共同承担两个舱段之间的连接载荷，单个零件的失效不会直接导致整个连接结构失效，具备一定的冗余设计特性。零件的分体式构型也方便地面总装阶段的操作，不需要大型工装辅助就可以完成单零件的定位与紧固，在后续的维护拆解过程中也可以单独更换受损零件，降低维护操作的复杂度。结构细节上，所有的棱边位置都做了倒角处理，避免装配过程中划伤操作人员或者损坏密封垫片，承力筋条的走向完全顺着主载荷的传递方向布置，最大化发挥材料的力学性能，不需要采用过高规格的材料就可以满足强度要求，进一步控制零件的制造成本与重量。该结构件的设计充分考虑了航天发射场景的特殊工况，从载荷传递、密封性能、安装便利性、轻量化要求多个维度做了平衡，既满足飞行过程中的结构强度要求，也适配地面总装与维护的操作需求，是运载火箭级间连接系统中典型的精密结构连接件。
