航天发射用ULA连接支架结构设计

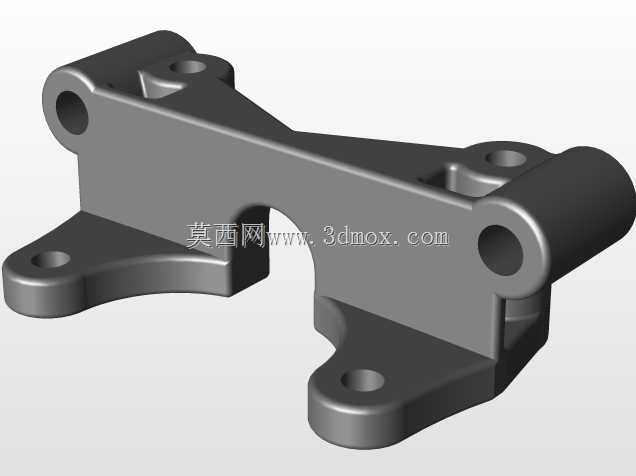

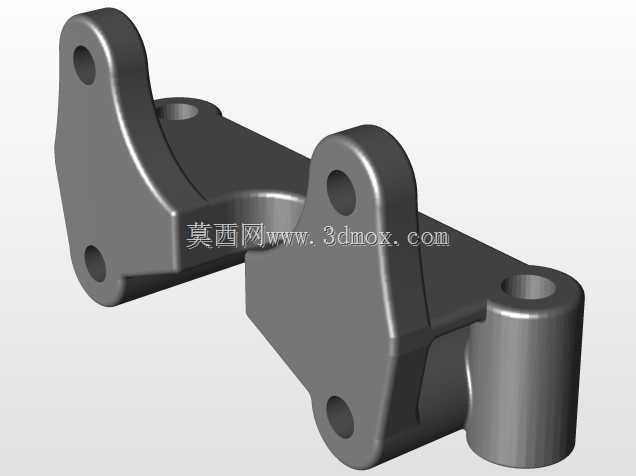

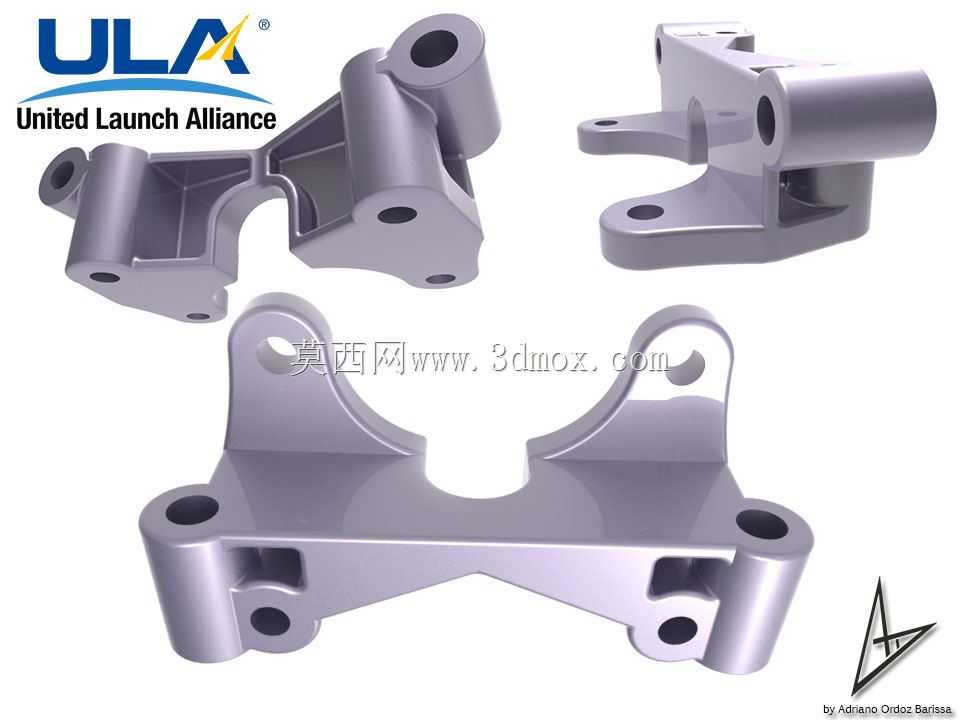

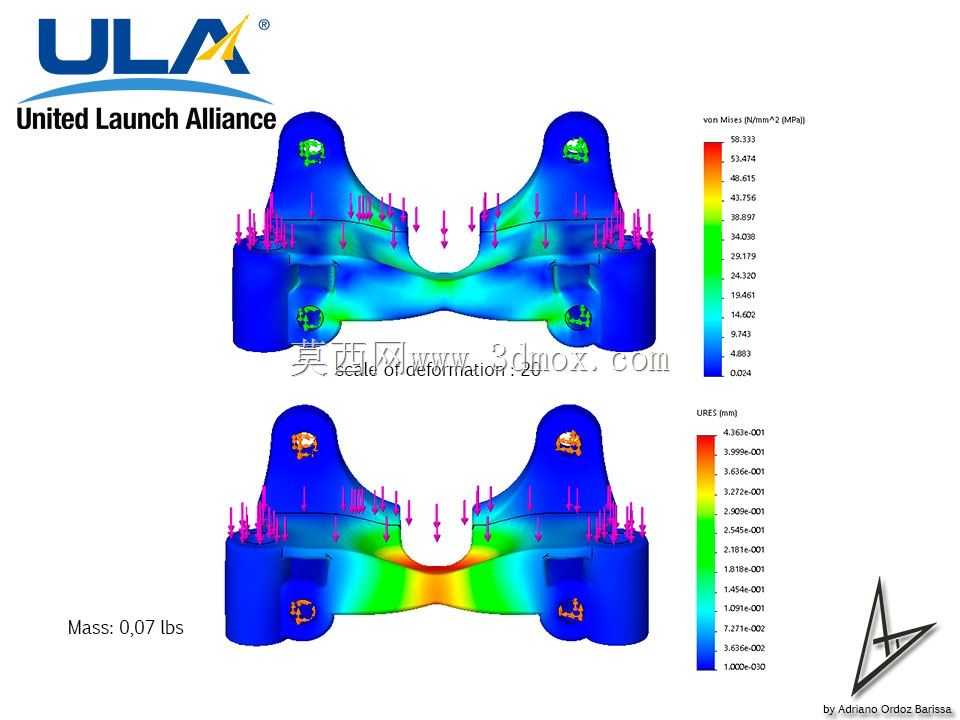

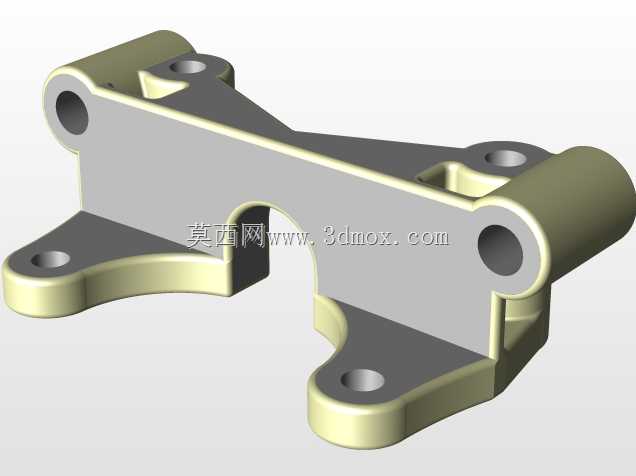

该结构件属于航天发射系统中的承力连接部件，主要应用于运载火箭箭体与外围辅助管路、线缆桥架的安装固定场景，在发射准备阶段承担附属组件的定位承重功能，发射过程中可耐受箭体传递的低频振动载荷，避免附属组件出现位移松脱问题。从结构功能来看，该零件采用一体化铣削成型的构型设计，主体为对称式分布的承力梁结构，两端设置的同轴通孔用于穿装高强度连接螺栓，可实现与箭体预装基座的刚性固定；中部的弧形避让缺口是为了适配箭体表面的弧形蒙皮轮廓，安装后可保证零件与箭体贴合面的间隙控制在装配公差范围内，避免出现应力集中的硬接触点。零件侧面延伸出的两个带孔支耳，用于固定轻质线缆支架与小直径流体管路，支耳位置的孔位经过同轴度校验，可保证配套紧固件安装后不会出现别劲问题，降低长期振动下的疲劳断裂风险。设计阶段优先考虑了减重需求，在非承力区域做了局部挖空处理，在保证整体结构刚度满足载荷要求的前提下，尽可能降低零件自身重量，减少箭体的无效载荷占比；所有棱边位置均做了圆角过渡处理，既可以消除机加工过程中产生的应力集中源，也能避免安装过程中锐边划伤操作人员或损坏相邻的线缆、管路保护层。从安装边界来看，零件两端安装孔的中心距为固定基准尺寸，安装面的平面度公差控制在0.02mm以内，可保证与基座贴合后不会出现翘曲间隙；支耳孔的位置度公差相对于主安装基准控制在0.05mm范围内，可适配相邻管路支架的安装公差要求，无需现场修配即可完成装配。零件的壁厚分布经过载荷仿真优化，主承力梁位置的壁厚大于支耳位置的壁厚，在承受纵向过载时，应力可均匀分布在整个梁体结构上，不会出现局部应力超过材料屈服强度的情况；所有安装孔的端面均做了锪平处理，可保证螺栓安装后承压面与螺栓轴线垂直，避免螺栓承受附加弯曲应力。在实际应用场景中，这类连接支架通常采用高强度铝合金材料加工，表面做硬质阳极氧化处理，可耐受发射场周边的高湿高盐雾环境，避免长期存放过程中出现腐蚀失效；零件的整体构型无封闭空腔，不会在发射过程中积存冷凝水或多余物，降低多余物引发的发射故障风险。设计过程中还考虑了装配的便利性，零件的对称结构可实现左右互换，安装时无需区分方向，可减少现场装配的识别工作量，提升总装环节的作业效率；支耳位置的开孔尺寸适配标准规格的紧固件，无需定制特殊规格的连接零件，降低后期维护的备件储备难度。
