ULA火箭用轻量化连接支座结构设计

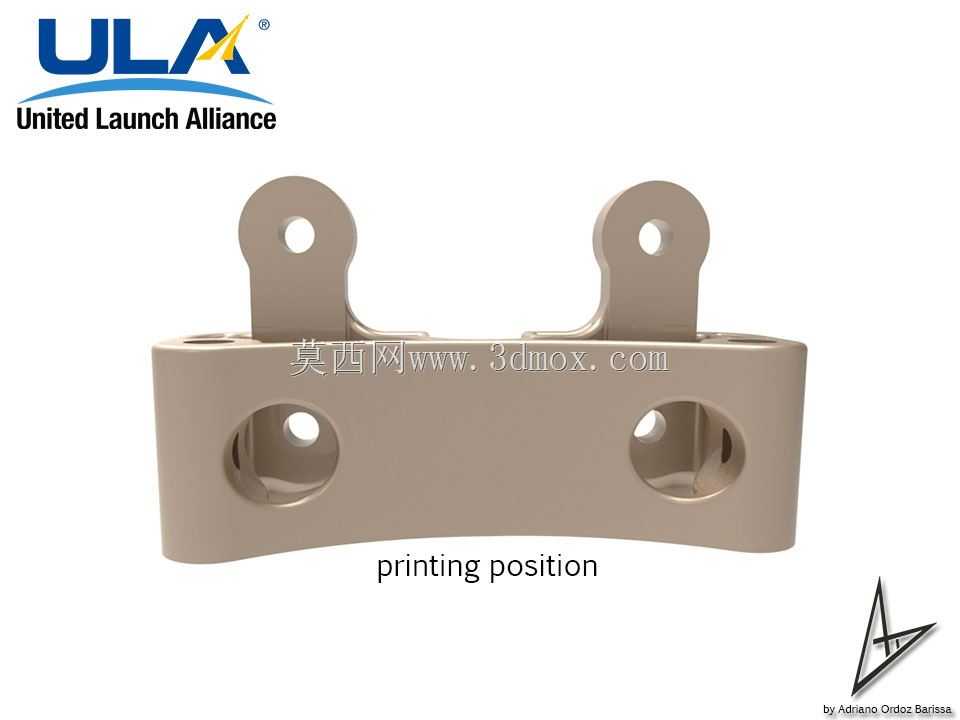

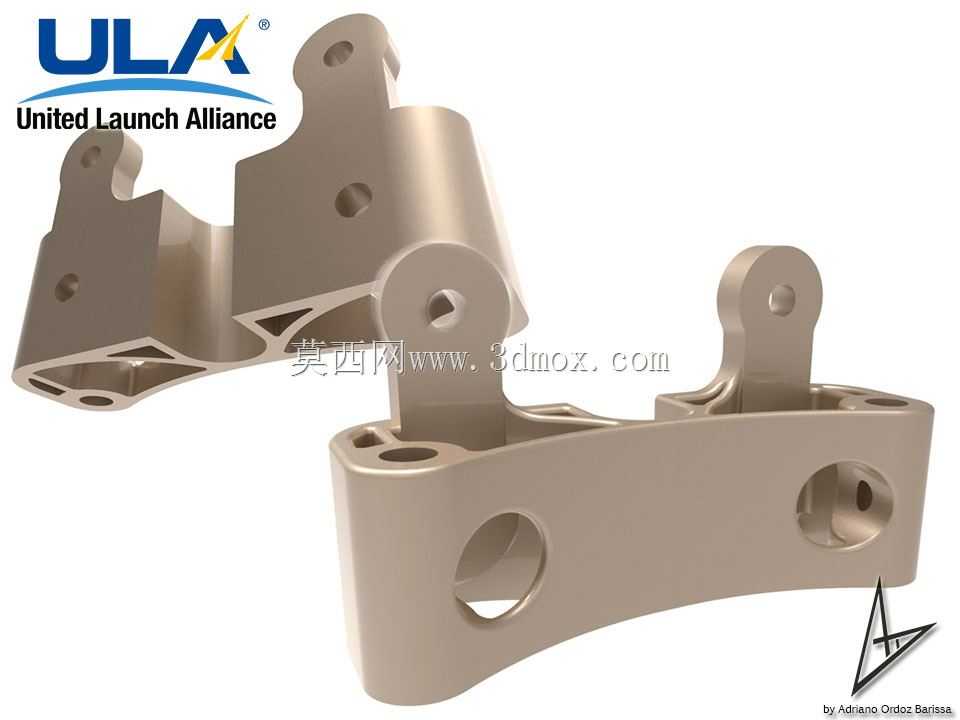

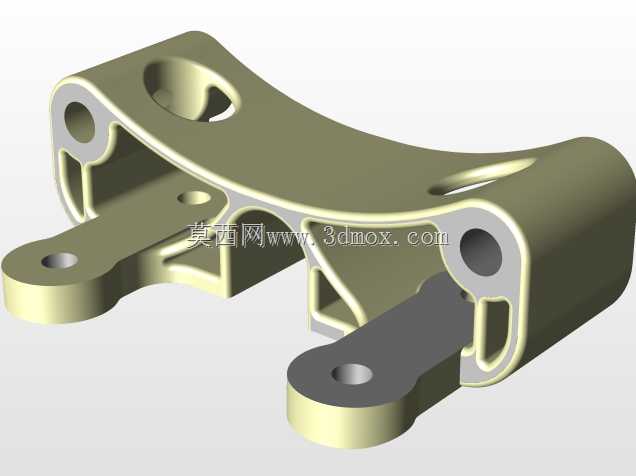

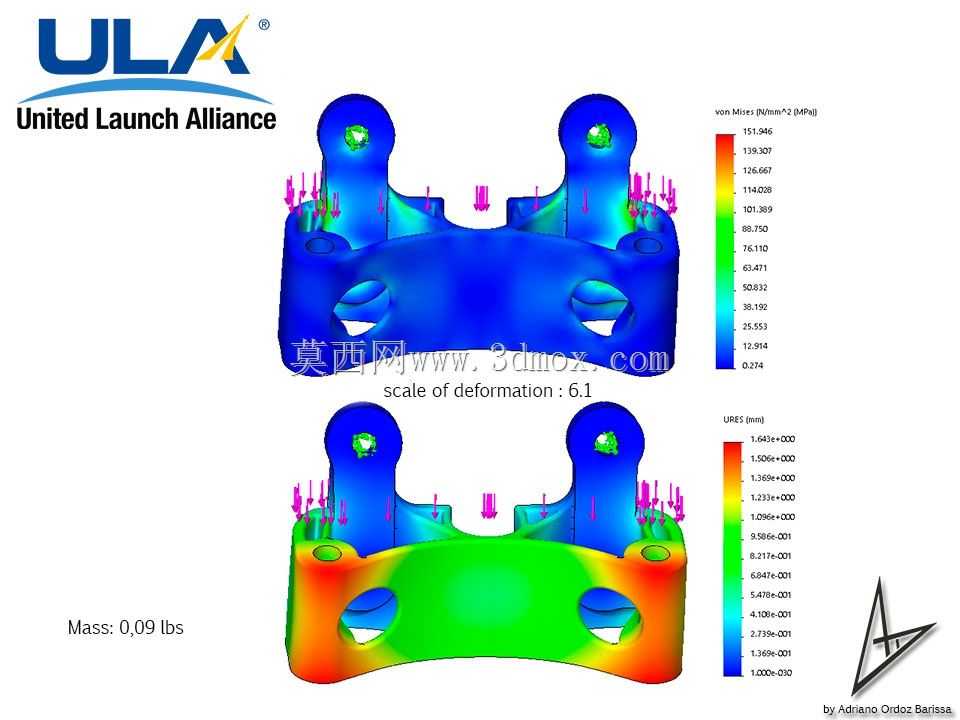

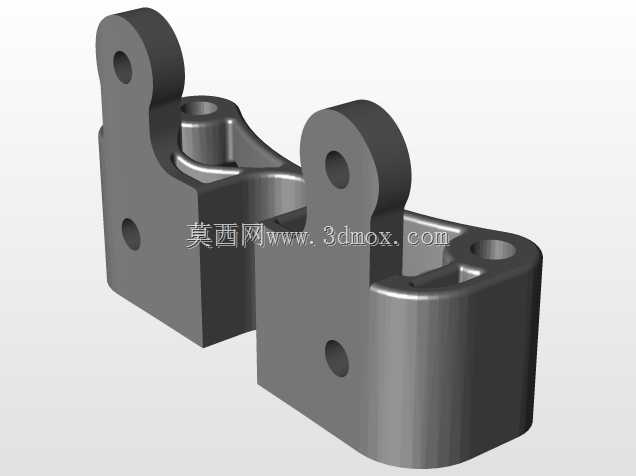

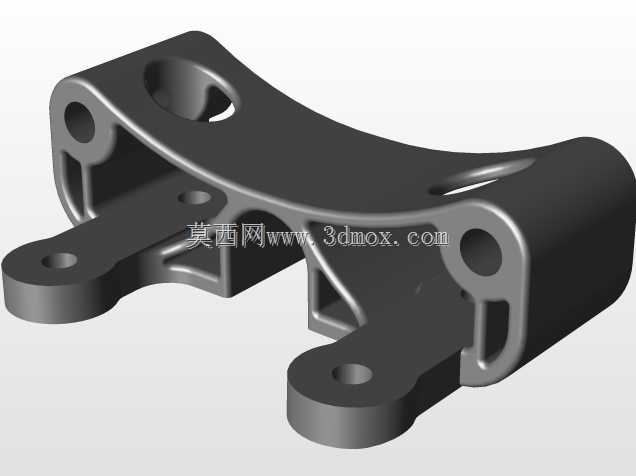

该构件属于航天运载火箭系统中的小型承力连接部件，主要应用于火箭箭体内部管线、小型仪器舱段的辅助固定场景，在火箭起飞阶段的大过载、飞行段的持续振动工况下，承担分散局部载荷、维持连接点位位置精度的作用，避免被固定部件在力学环境下出现位移松脱。从结构设计逻辑来看，整体采用弧形基体适配箭体内壁的曲面安装基准，避免额外增加适配垫片带来的装配累积误差，基体上分布的多组通孔分别对应不同方向的连接需求：大直径通孔用于穿过主固定螺栓，将支座整体锁紧在箭体预埋的安装台面上，孔位边缘做了倒角卸荷处理，减少螺栓预紧力带来的局部应力集中；侧方伸出的带孔耳片用于连接被固定的小型组件，耳片与基体的衔接位置做了渐变式的加强筋过渡，没有采用直角衔接的结构，能在振动工况下顺畅传递载荷，避免应力集中导致的疲劳开裂。构件整体做了拓扑优化设计，在非承力区域去除了多余材料，最终将整体质量控制在极低水平，符合航天产品每克减重都能提升运载效率的设计原则，所有镂空区域的边缘都做了圆弧过渡，没有尖锐的棱角，既可以减少加工过程中的应力残留，也能避免装配过程中划伤操作人员或相邻部件的线缆保护层。从安装边界来看，弧形基体的曲率完全匹配对应箭体段的内壁曲率，安装时无需额外修配即可贴合基准面，各连接孔的位置度公差控制在0.1mm以内，能保证与相邻部件的对接精度，不需要现场配钻调整孔位；耳片上的连接孔采用铰孔加工精度，与连接销的配合间隙控制在小间隙配合范围，既可以保证装配时的顺畅装入，也能减少飞行过程中连接位置的旷量，降低振动带来的冲击载荷。实际使用过程中，该支座不需要单独做维护，在火箭全飞行周期内保持结构完整性即可，设计时充分考虑了航天环境下的温度交变影响，结构的热膨胀系数与箭体主体材料保持一致，在高低温交替的环境下不会因为热胀冷缩量不匹配出现附加内应力，也不会导致连接预紧力出现大幅波动。结构的受力路径经过多轮仿真验证，主承力方向的载荷可以从耳片通过加强筋顺畅传递到弧形基体的安装面，再分散到整个箭体结构上，不会出现局部载荷过大导致的结构失效，所有壁厚的设计都经过力学仿真迭代，在满足强度、刚度裕度要求的前提下做到了最小壁厚，没有多余的材料冗余。
