船闸用锁式摆锤锁紧限位结构

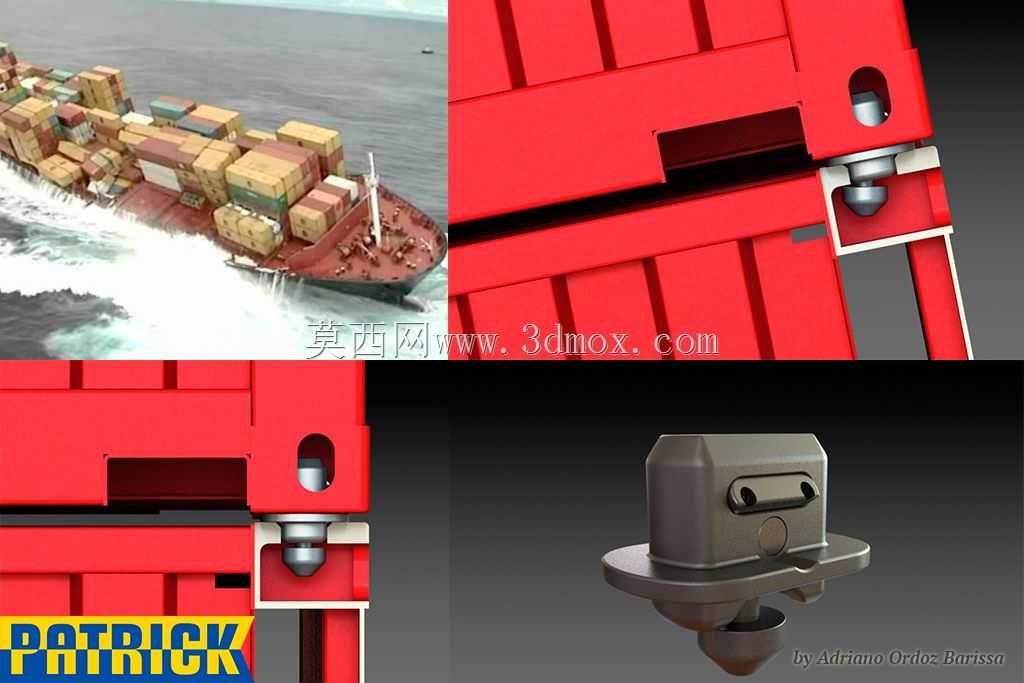

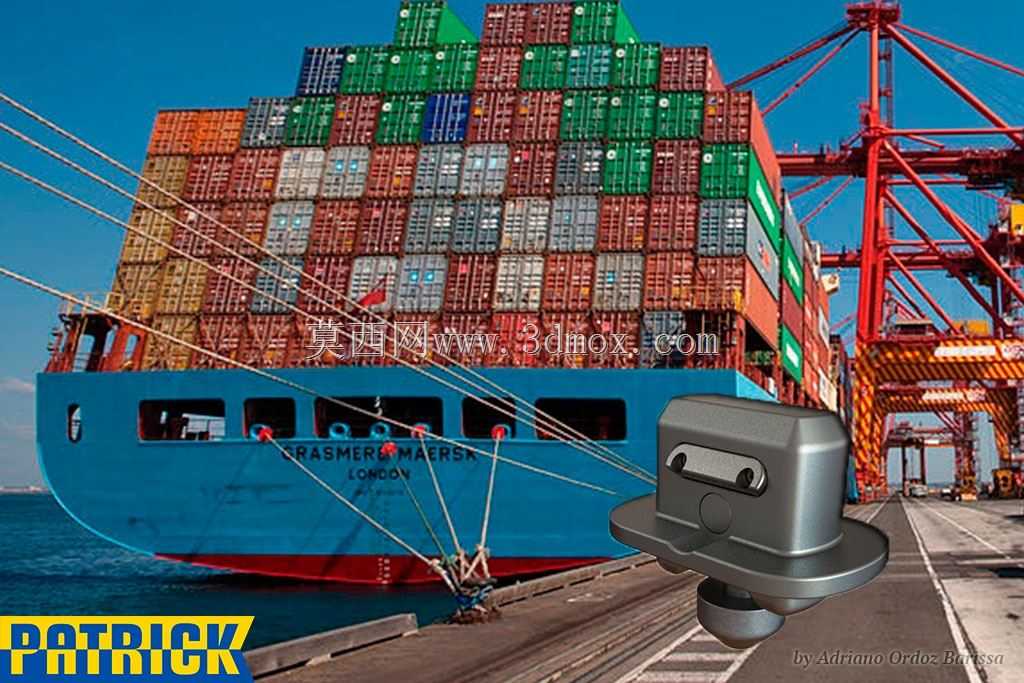

在内河及沿海航运枢纽的船闸运维场景中，集装箱与货运周转箱的堆叠转运、临时停靠固定一直是影响作业效率与安全的核心环节，传统的卡扣式锁紧结构在船体随浪体倾斜、岸桥吊装对位偏差的工况下，极易出现意外脱开、锁止失效的问题，轻则造成货箱移位碰撞，重则引发货件落水的安全事故。这款锁式摆锤结构正是针对这类船闸转运场景的痛点开发，核心作用是在货箱堆叠、船体倾斜的状态下，依靠摆锤自身的重力响应特性完成自动锁止，从机械结构层面规避误解锁的风险。

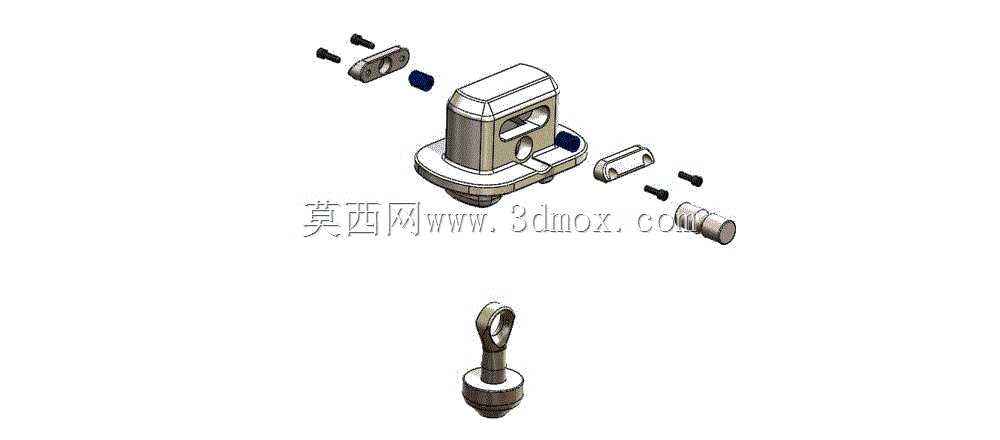

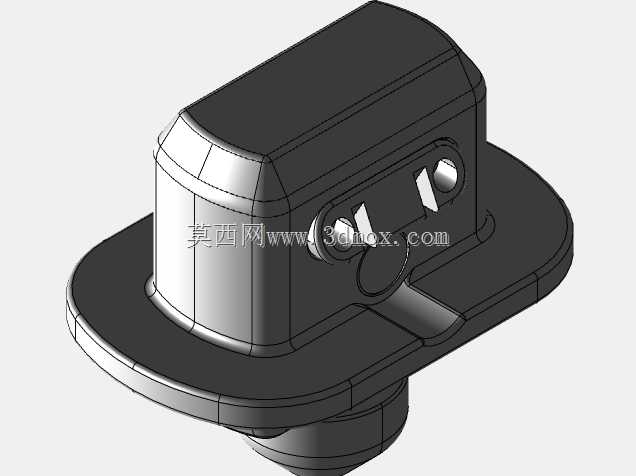

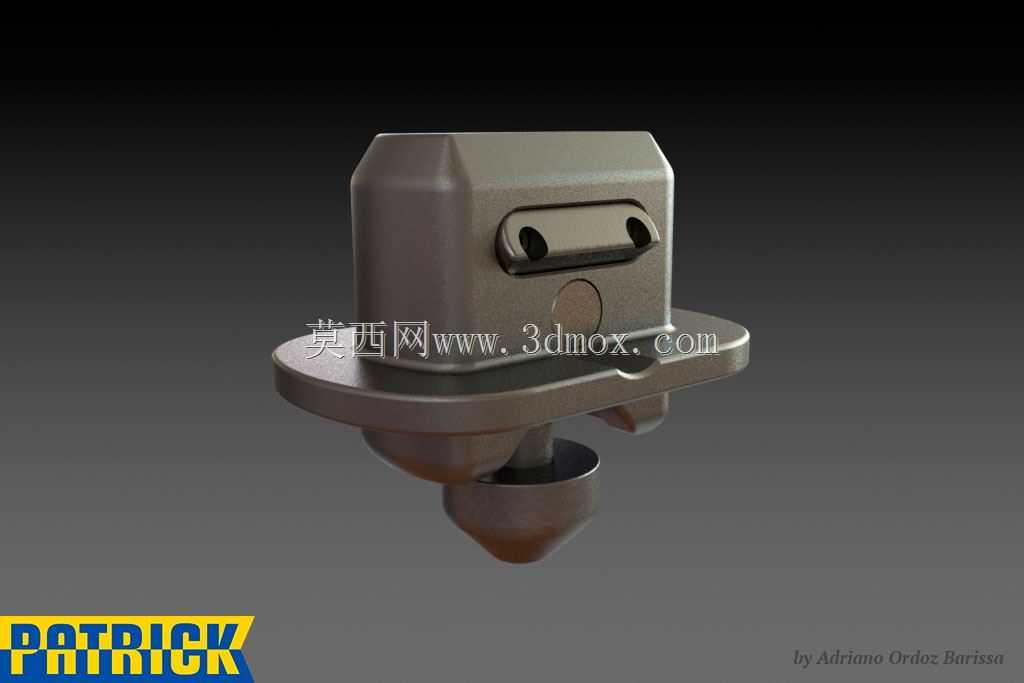

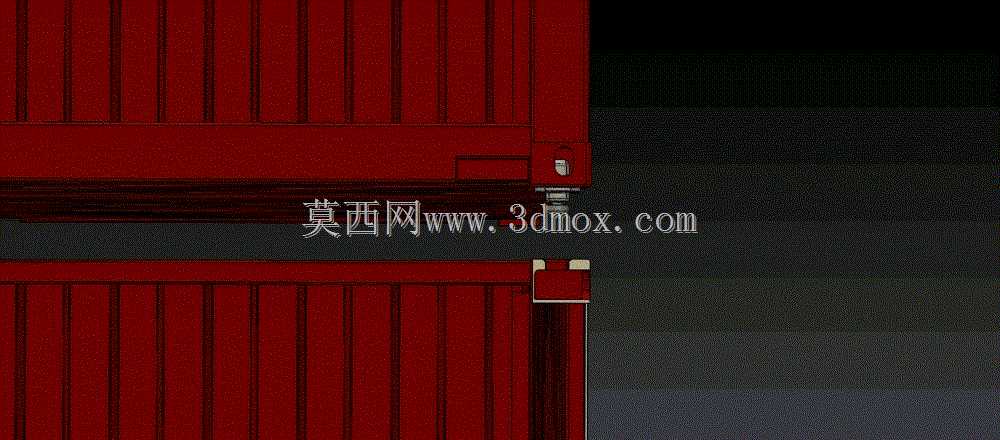

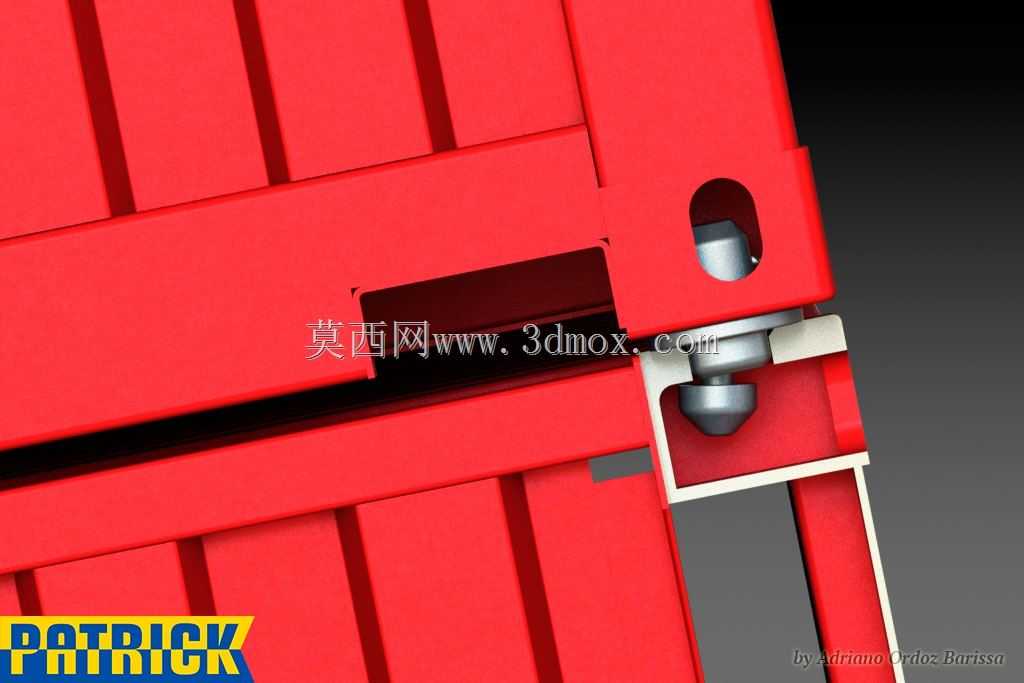

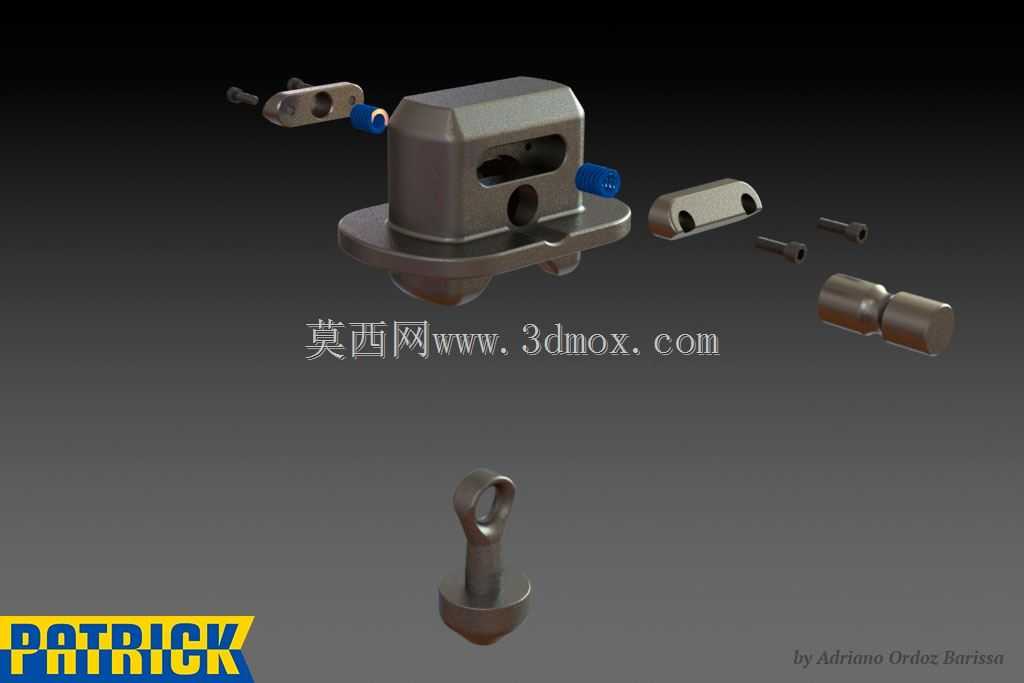

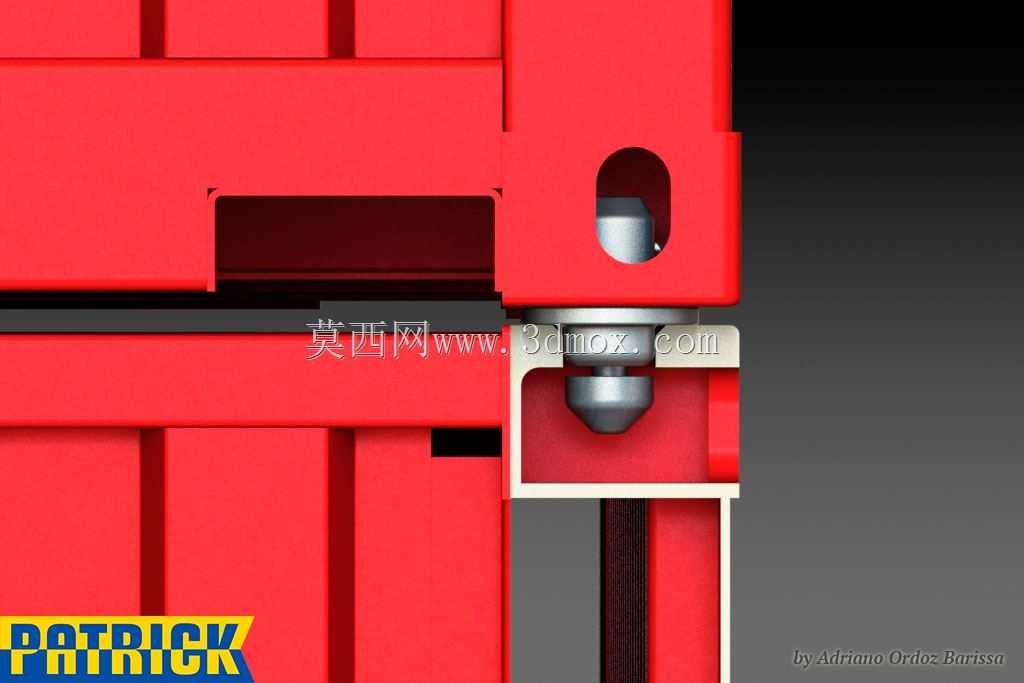

从功能特性来看，该结构采用锻钢作为主体加工材质，整体抗冲击性能与耐磨性能适配港口船闸区域高湿、高载荷、频繁作业的使用环境，区别于常规需要人工对位、外力触发的锁扣件，这款摆锤锁的触发逻辑完全依托重力作用：当承载的货箱处于水平堆叠状态时，摆锤在重力作用下保持垂直姿态，锁舌自动卡入对应卡槽完成锁止，限制相邻货箱之间的水平滑动位移；当需要正常起吊分离货箱时，吊具垂直向上提起货箱的过程中，摆锤始终保持垂直状态，锁舌会随起吊动作自动脱离卡槽，不会对正常吊装作业造成干涉。针对传统锁具在货箱倾斜时容易意外解锁的缺陷，该结构做了针对性的限位设计：当货箱随船体出现倾斜、或者吊装过程中出现角度偏移时，摆锤会随倾斜方向产生摆动，此时摆锤的凸台结构会卡入主体的卡舌槽内，直接限制锁舌的回缩动作，哪怕倾斜角度达到常规作业中可能出现的最大偏移量，锁止状态也不会被解除，从根本上解决了倾斜状态下意外脱锁的问题。

从设计思路层面拆解，整个结构没有采用弹簧、电子触发元件这类易损、易受腐蚀的部件，所有功能实现都依托刚性构件的重力响应与形位配合，一方面降低了港口高盐高湿环境下的构件腐蚀失效概率，减少日常运维的备件更换成本，另一方面纯机械的触发逻辑不需要外接动力源、不需要人工额外操作，完全适配货箱转运过程中快装快卸的作业节奏。结构的配合间隙经过反复校核，摆锤的转动副预留了足够的容污空间，哪怕船闸作业区域有泥沙、锈屑落入配合间隙，也不会造成摆锤卡滞、锁止失效的问题，转动部位的接触面做了圆角过渡处理，长期反复摆动过程中不会出现应力集中导致的构件断裂。

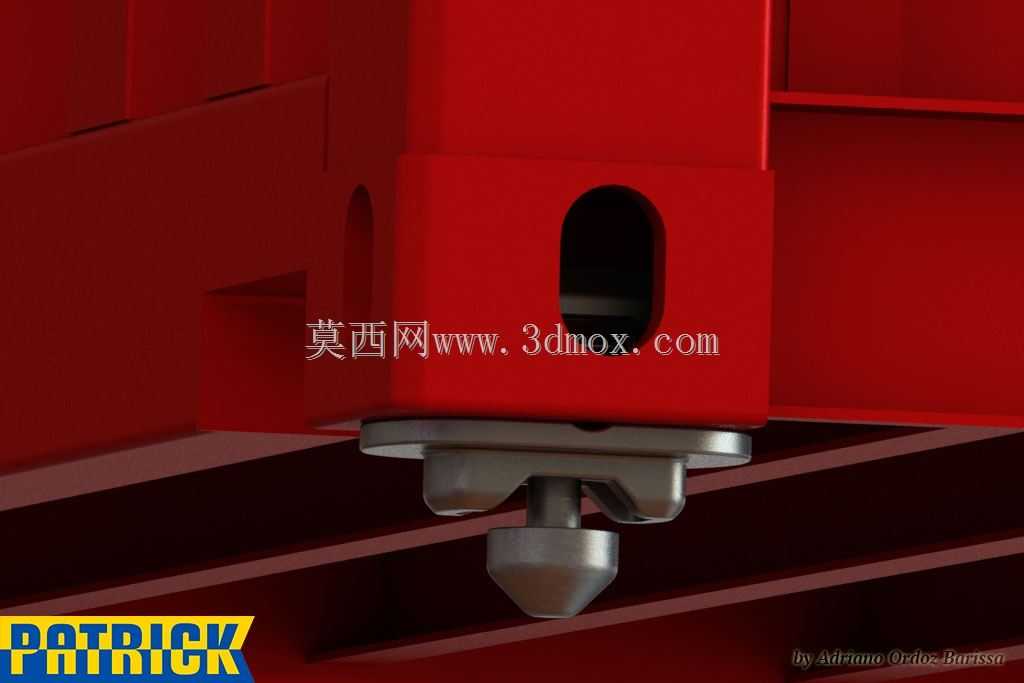

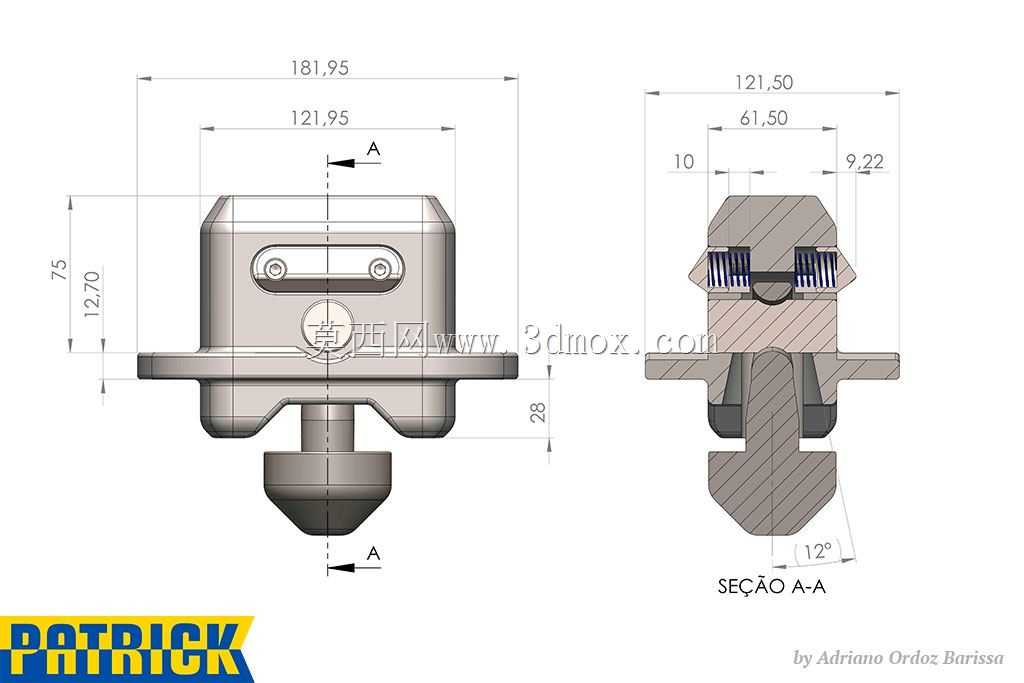

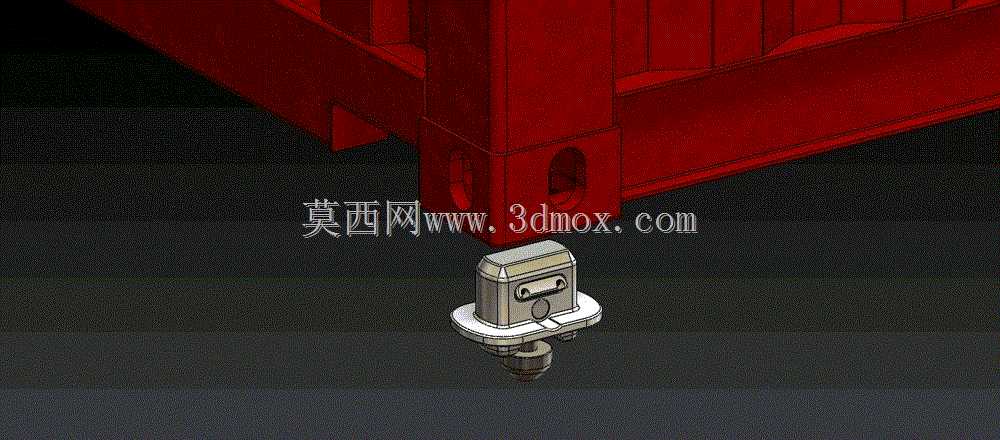

从安装边界与尺寸适配来看，该锁式摆锤结构采用嵌入式安装设计，整体外形适配标准货运集装箱的边角锁孔安装位，不需要对现有货箱的主体结构做大规模改造，安装时只需要将结构主体嵌入货箱边角的预留安装槽，通过螺栓完成固定即可，突出安装面的结构高度控制在常规货箱锁具的安装尺寸范围内，不会影响货箱的正常堆叠间隙，相邻货箱堆叠时的对位公差允许范围覆盖港口吊装作业的常规对位偏差，不需要吊装作业人员反复调整对位角度，能够有效提升船闸区域的货箱转运效率。结构的锁舌伸出长度经过匹配设计，卡入对应卡槽的啮合深度足够承受货箱在船体横摇、纵摇过程中产生的水平冲击力，哪怕遇到突发的浪涌冲击，锁止结构也不会出现脱开、断裂的情况，同时锁舌的接触面做了斜面导向设计，货箱堆叠对位时哪怕存在小幅的位置偏差，也能通过斜面导向自动滑入锁定位，降低对位操作的难度。

在实际船闸作业场景中，这类锁式摆锤结构可以直接替换现有货箱上的传统锁扣件，不需要调整现有货箱的转运、吊装作业流程，作业人员不需要额外的操作培训就能快速适配，纯机械的结构设计也避免了电控锁具在港口区域容易出现的信号干扰、供电故障等问题，长期使用的可靠性远高于带辅助动力的锁止结构。结构主体的卡舌除了倾斜锁止的作用外，还能在锁止状态下承担水平方向的剪切载荷，分散锁舌部位的受力，提升整体结构的抗载荷能力，哪怕长期承受反复的冲击载荷，构件的疲劳寿命也能满足港口货箱长达数年的周转使用需求。
