气动系统用常闭常开式压力开关结构

　　在气动控制回路、小型液压检测支路、低压流体通断控制场景中，这类小型压力开关是触发逻辑信号的核心元件，常被集成在气动执行器配套控制组、小型空压机压力监测支路、医疗气动设备压力触发端、家用净水设备水路压力检测位，替代传统的机械行程触发结构，靠流体介质压力变化直接输出通断电信号，不需要额外的位移转换机构，整体响应延迟能控制在十毫秒级，适配多数低压工控场景的信号响应要求。

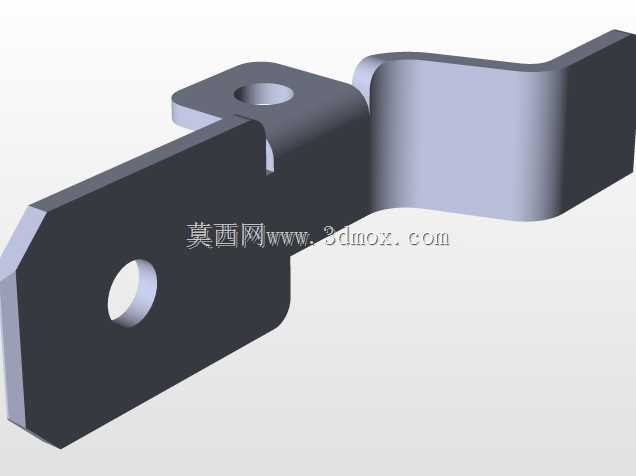

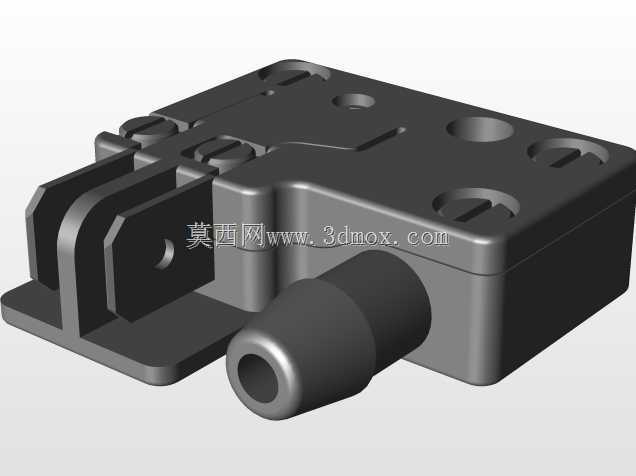

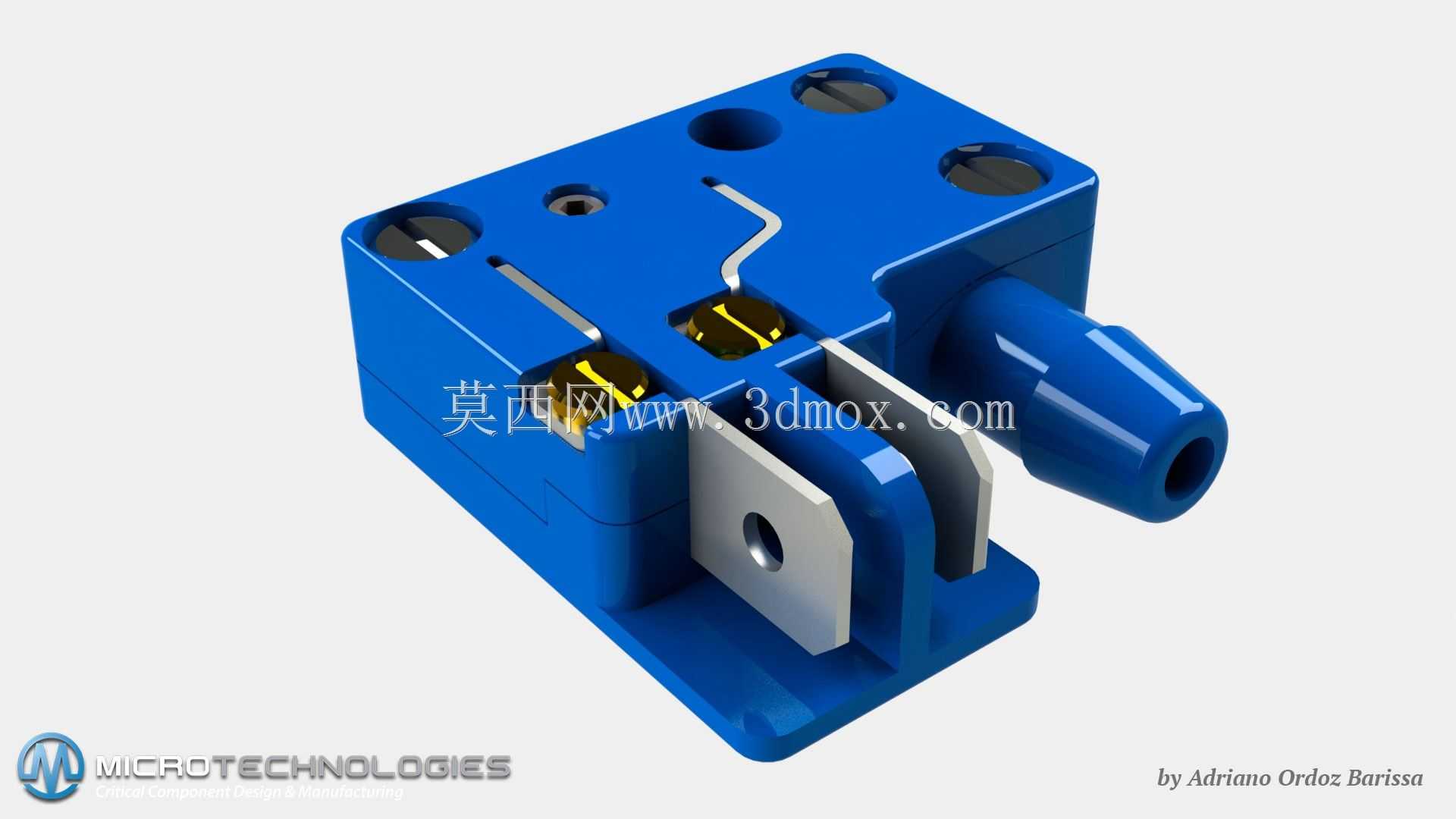

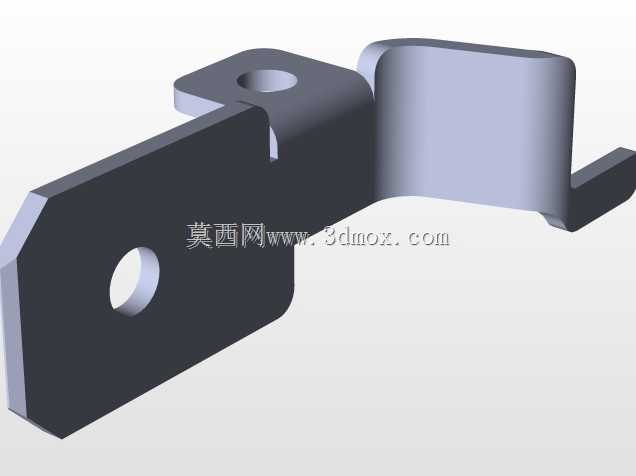

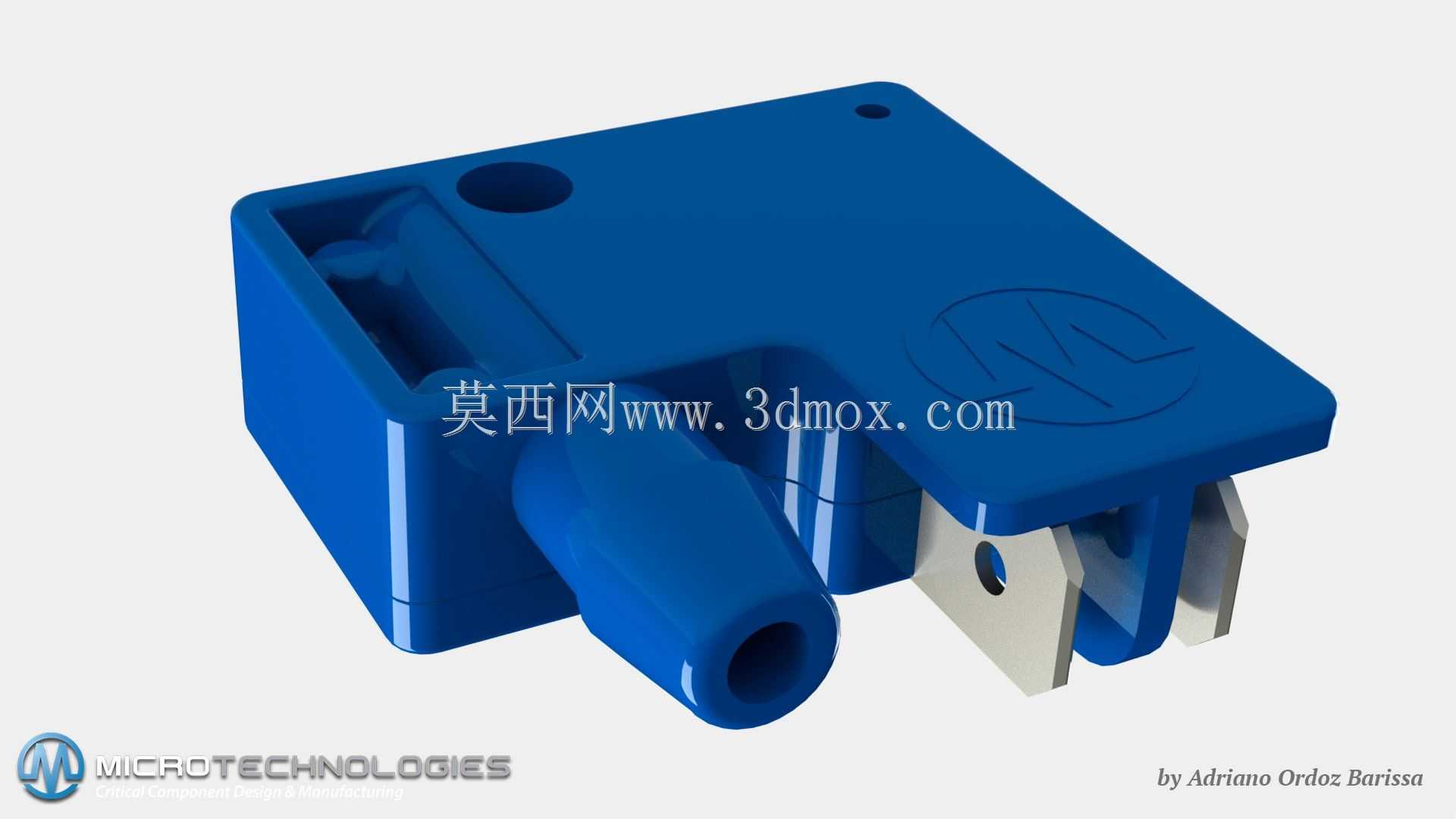

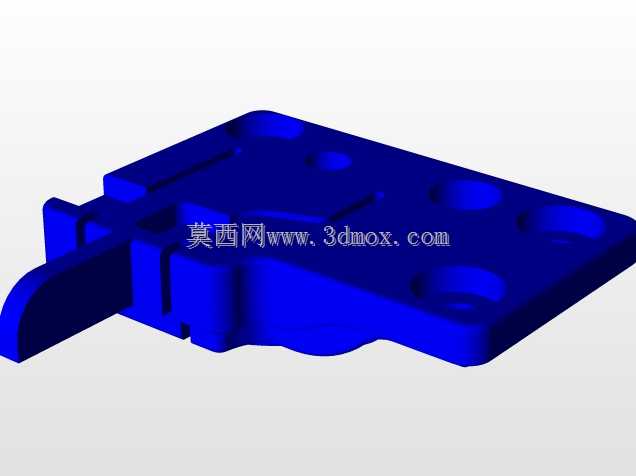

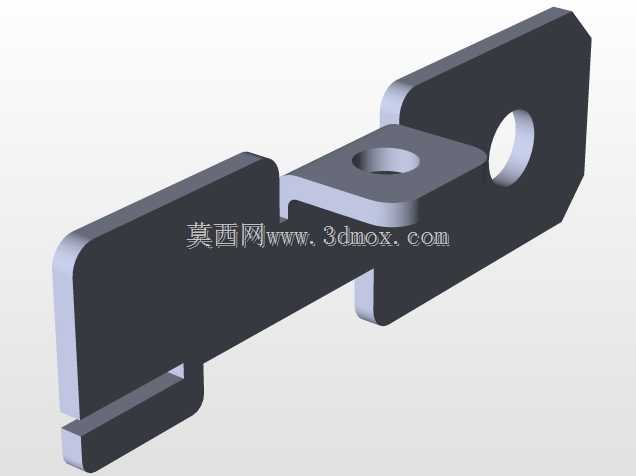

　　从结构设计逻辑来看，这款压力开关采用注塑成型的蓝色工程塑料外壳，外壳上预留的两个沉孔是安装固定位，安装时可直接通过M3规格螺钉穿过沉孔固定在设备安装板上，安装孔中心距适配多数小型气动元件的通用安装间距，不需要额外定制安装支架。壳体侧面伸出的气嘴是压力介质接入端，采用标准快插适配尺寸，可直接对接外径4mm的气动软管，不需要额外缠绕生料带或者加装转接头，插拔即可完成气路连接，适合批量装配的生产线作业。壳体端部露出的两个金属插片是电气接线端，采用标准6.3mm插簧适配尺寸，可直接插接常规冷压插簧端子，接线时不需要焊接，能大幅降低现场装配的工时消耗。

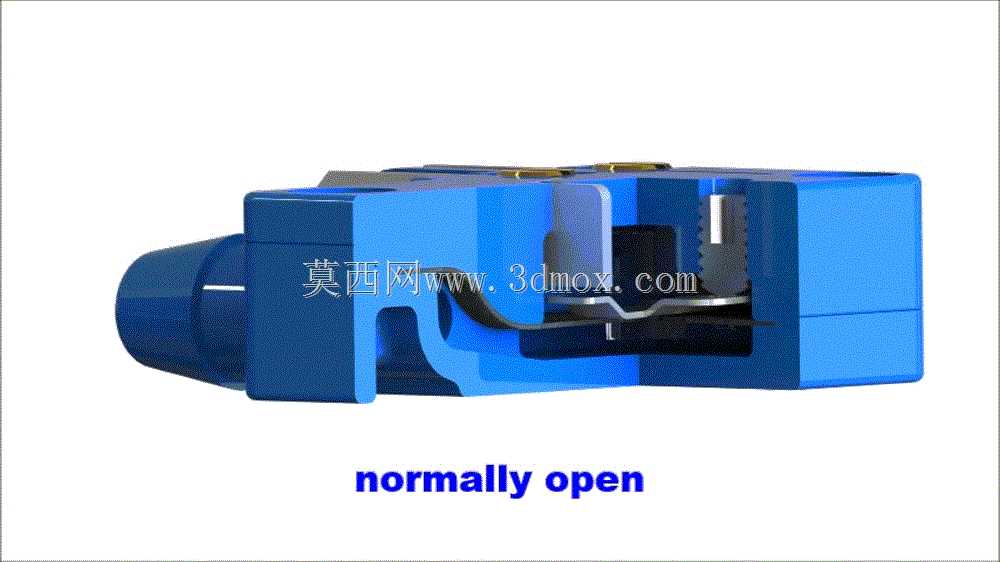

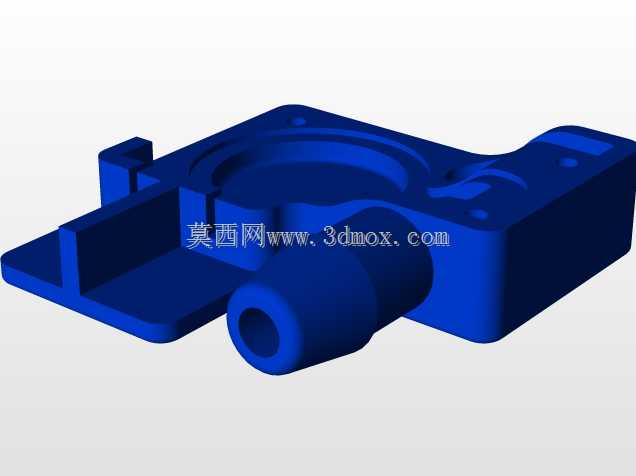

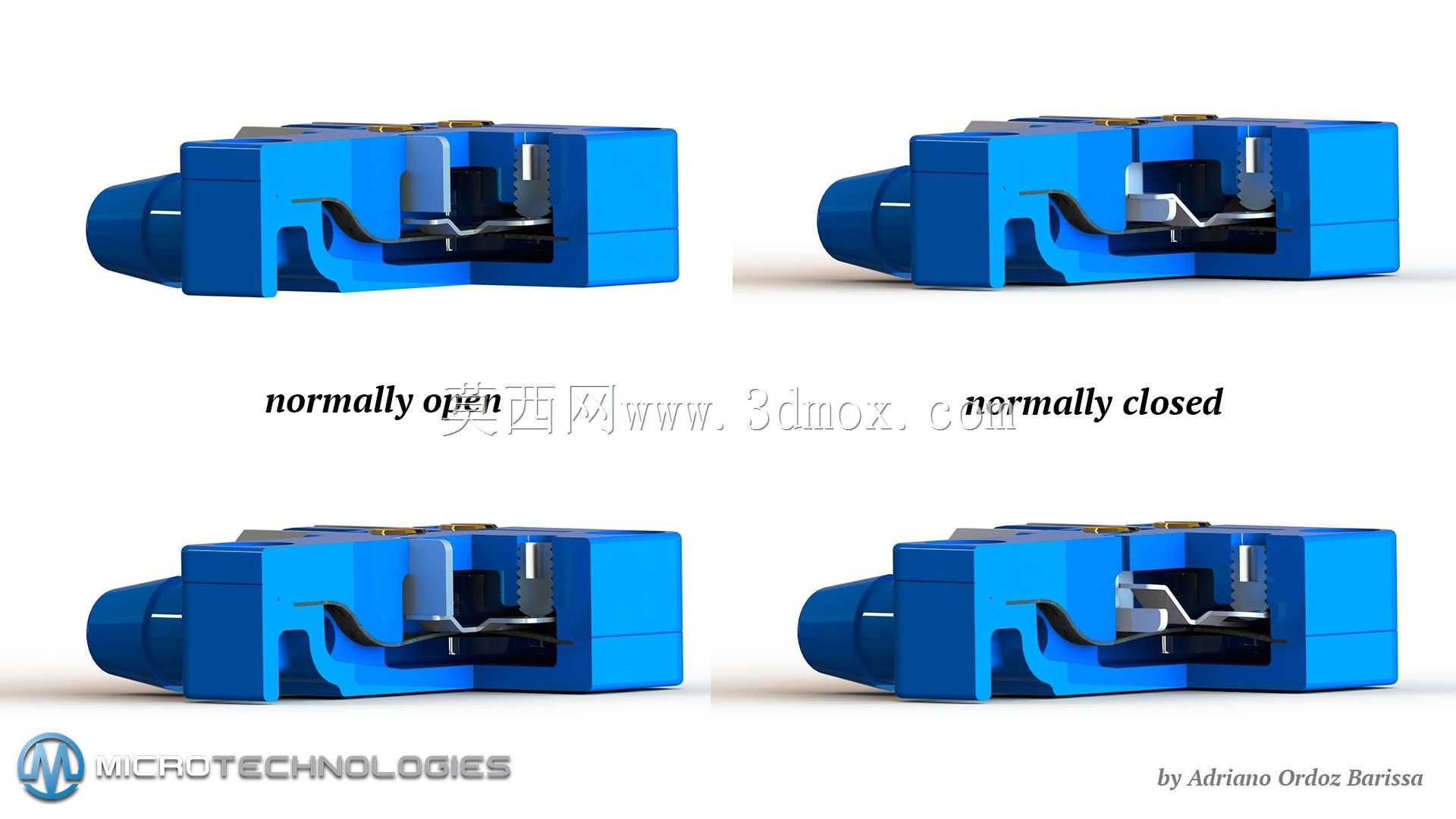

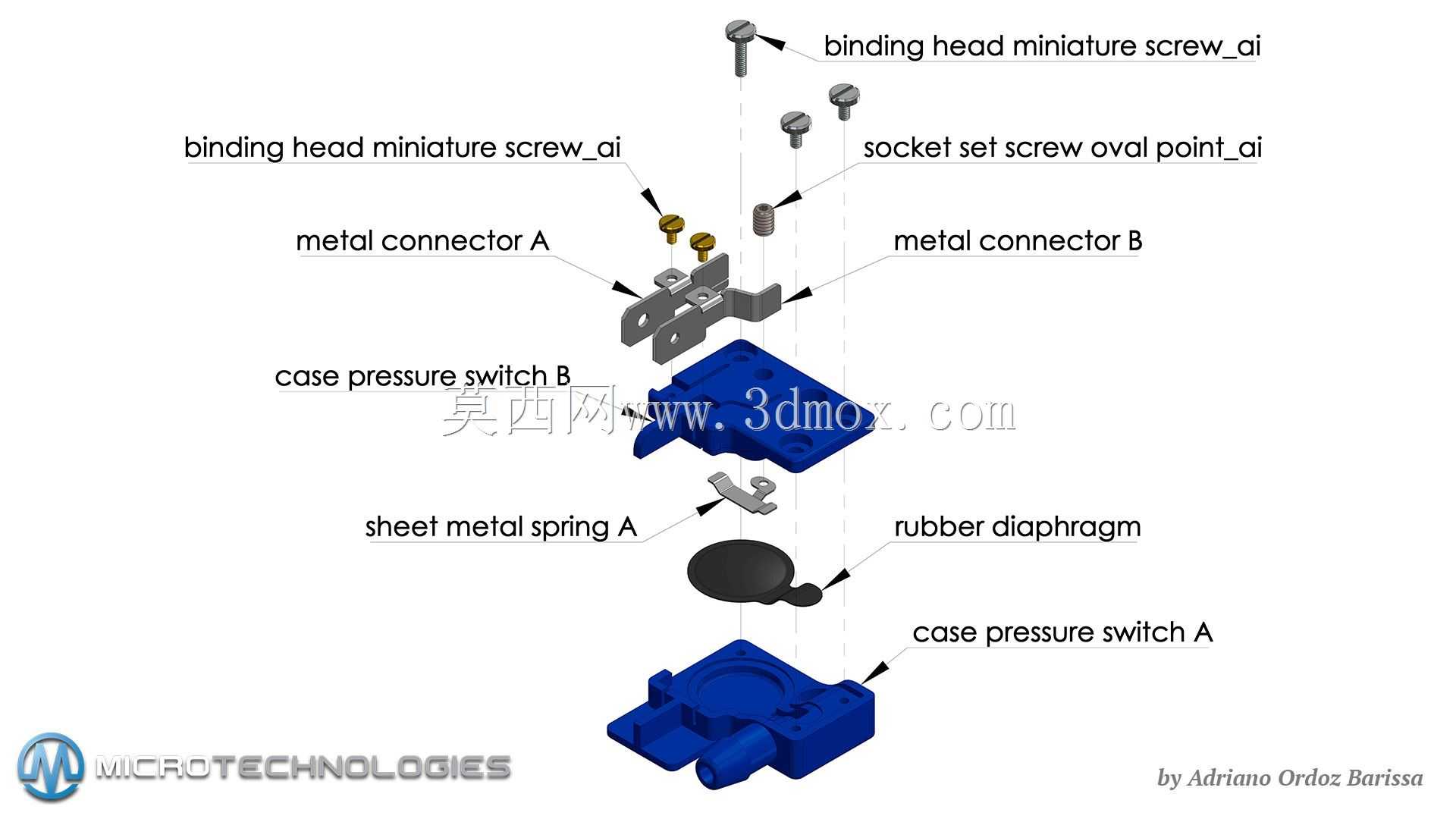

　　内部结构设计上，壳体内部预留了弹簧安装腔、触点安装腔两个独立腔体，两个腔体之间靠密封隔层分隔，避免压力介质渗入电气触点区域造成触点氧化短路。金属弹簧作为压力反馈的核心弹性元件，一端抵在压力感应膜片上，另一端靠调节螺钉预紧，通过旋转调节螺钉改变弹簧预压缩量，就能调整压力触发的阈值，顺时针旋转螺钉时弹簧预紧力增大，需要更高的介质压力才能推动膜片触发触点动作，逆时针旋转则降低触发压力，调节范围覆盖0.1MPa到0.8MPa的常用低压区间，能适配多数民用、小型工控场景的压力控制需求。触点组件支持常闭、常开两种安装位置，用户可根据自身控制逻辑需求选择触点装配方式，不需要更换整个开关本体，同一套壳体和内部基础零件就能适配两种不同的控制逻辑，能大幅降低生产端的零件库存种类。

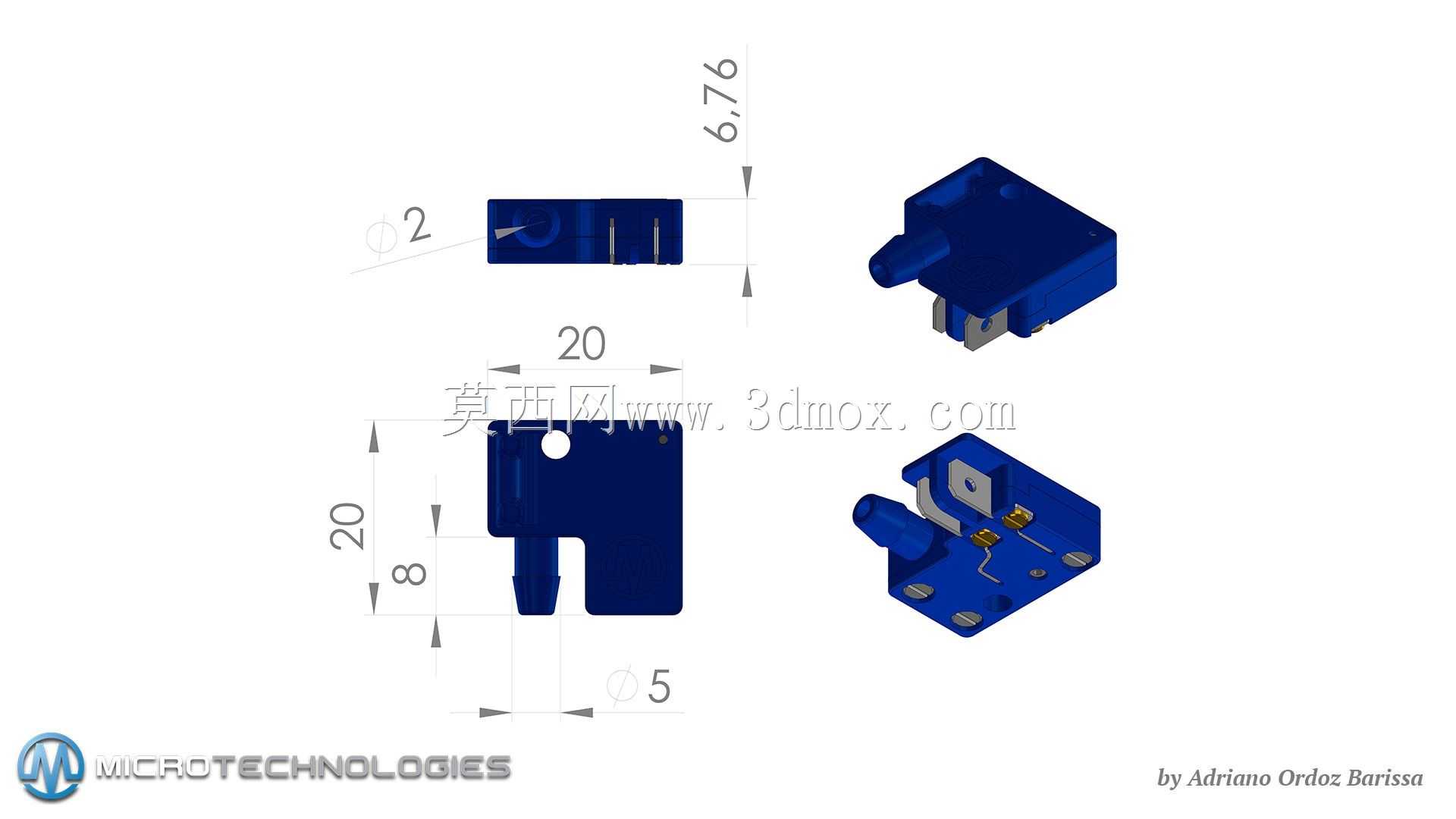

　　从安装边界来看，这款压力开关整体外形方正，最大外轮廓尺寸不超过40mm，突出安装面的最大高度不超过25mm，气嘴向外伸出长度不超过15mm，接线插片突出壳体端面的长度不超过10mm，安装后整体占用空间极小，可直接集成在阀岛、小型控制盒内部，不会和周边的管路、电气元件产生干涉。壳体采用的注塑材料添加了抗UV成分，可在-10℃到60℃的环境温度下长期工作，不会出现壳体脆裂、密封件老化失效的问题，适配多数常规工业现场的环境要求。触点部分采用银合金镀层，长期通断动作下不会出现触点烧蚀、接触不良的问题，额定通断电流可达5A，可直接驱动小型电磁阀、指示灯等负载，不需要额外加装中间继电器，简化外围控制电路的设计。

　　在实际选型应用中，需要注意接入的介质必须是无腐蚀性的洁净空气或者清水，不能接入含有固体颗粒、腐蚀性成分的流体，避免造成气嘴堵塞、膜片破损，影响压力检测精度。安装时要保证气嘴接入方向和流体流动方向一致，避免流体直接冲击膜片造成触发压力漂移。接线时要注意插片的极性，常闭触点在压力低于设定阈值时保持导通，压力达到阈值时断开，常开触点则相反，选型时要根据控制逻辑确认触点类型，避免接错线导致控制逻辑失效。这款压力开关的结构设计充分考虑了批量生产的工艺性，所有塑料件都采用注塑模具一次成型，不需要二次机加工，金属零件都是标准冲压件，装配时只需要按顺序叠装膜片、弹簧、触点组件，最后压合外壳即可完成组装，生产效率高，成本可控，适合大规模量产应用。
