微型常开常闭型压力开关结构设计

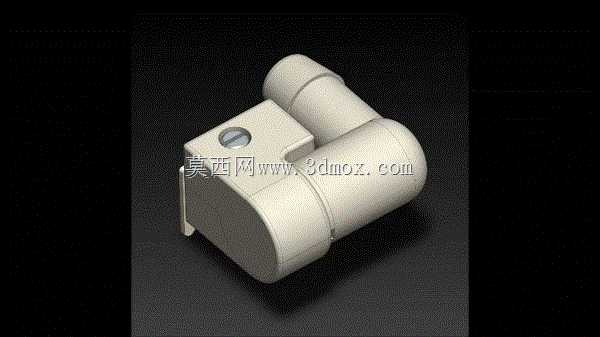

在小型气动回路、微型液压系统、便携医疗气路设备、家用净水装置这类对安装空间有严苛限制的场景里，常规尺寸的压力开关往往难以适配，这类场景需要的压力检测元件不仅要能精准触发压力阈值信号，还要在极小的安装空间内完成装配，同时兼顾常开、常闭两种回路逻辑的适配需求，本次设计的微型压力开关正是针对这类紧凑安装场景开发的控制元件。

从功能逻辑来看，这款压力开关依靠内部加工成型的活塞作为压力感应核心执行件，当接入回路的介质压力达到设定阈值时，活塞在介质压力推动下产生轴向位移，带动内置的金属板触点组件完成位置切换，以此实现回路通断状态的改变。设计阶段特意预留了销位调整结构，装配时可以根据实际回路的控制需求，通过调整定位销的安装位置，直接切换开关的常开或常闭工作模式，不需要额外更换内部触点组件，能大幅减少备件种类，降低现场装配与调试的工作量。

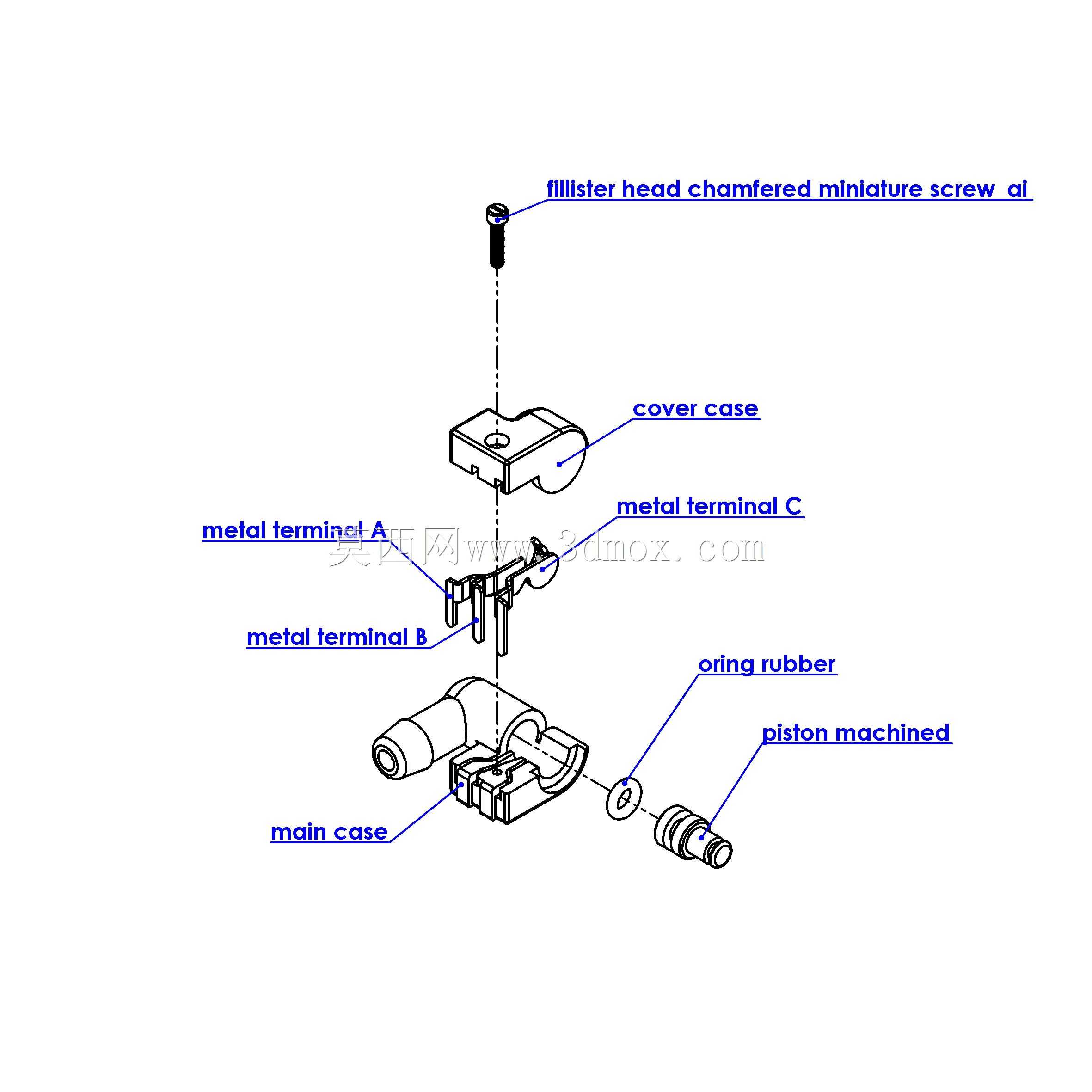

结构组成上，整个开关的外部壳体采用两部分分体式注塑结构设计，这种分壳设计一方面能简化注塑模具的抽芯结构，降低壳体零件的成型难度，减少注塑生产时的不良率；另一方面分体式壳体通过卡扣与定位柱完成装配，不需要额外设计复杂的连接法兰，能进一步压缩整体外形尺寸。内部的活塞运动腔直接在注塑壳体上一体成型，腔体内壁做了适配活塞运动的导向结构，能保证活塞在压力作用下运动时不会出现卡滞，确保压力触发的精度稳定，避免因为活塞偏磨导致的压力阈值漂移问题。金属板触点组件采用悬臂式弹性结构设计，在活塞推动触点切换时能保证接触压力稳定，同时在压力回落时依靠自身弹性完成复位，不需要额外加装复位弹簧，进一步精简了内部零件数量，压缩了整体结构的占用空间。

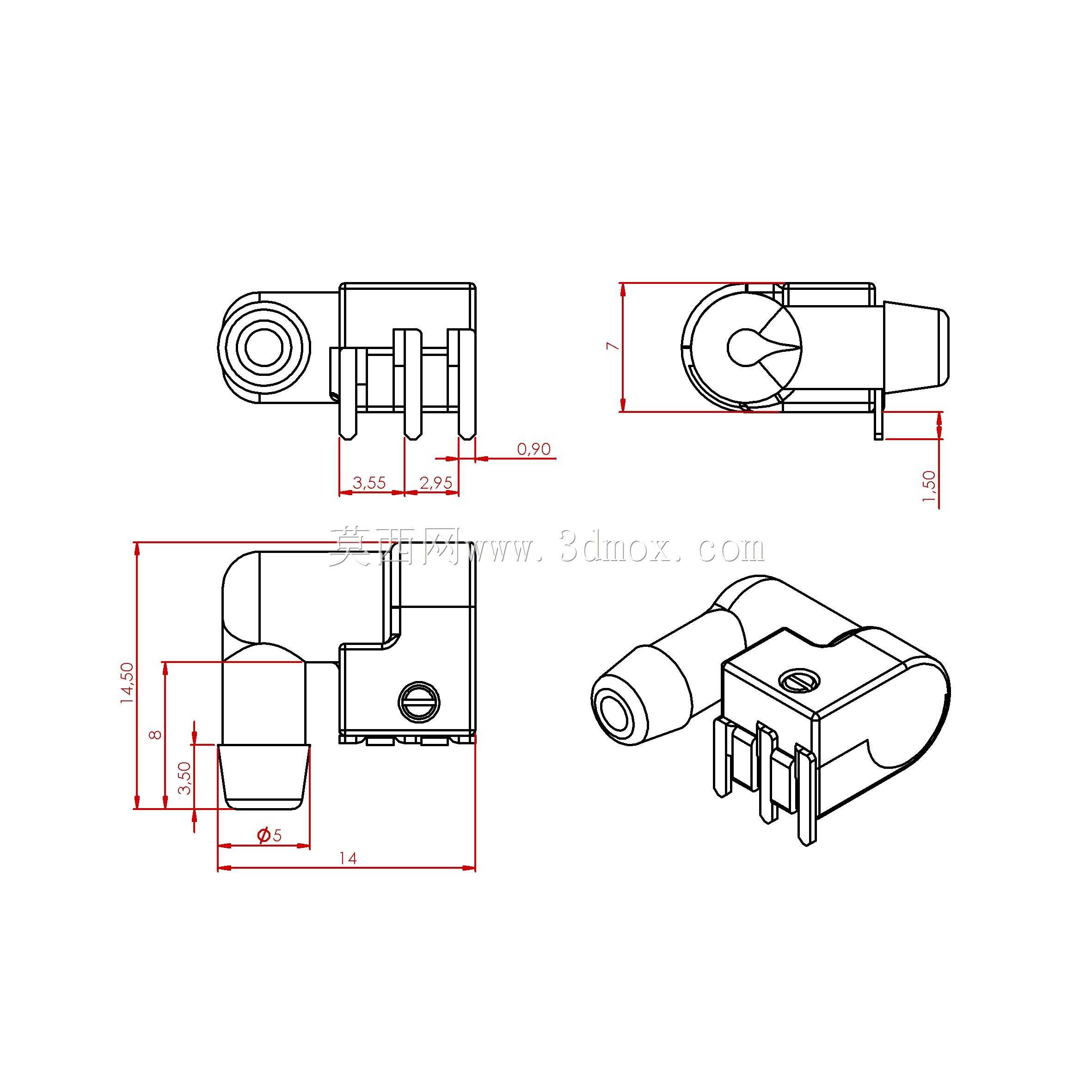

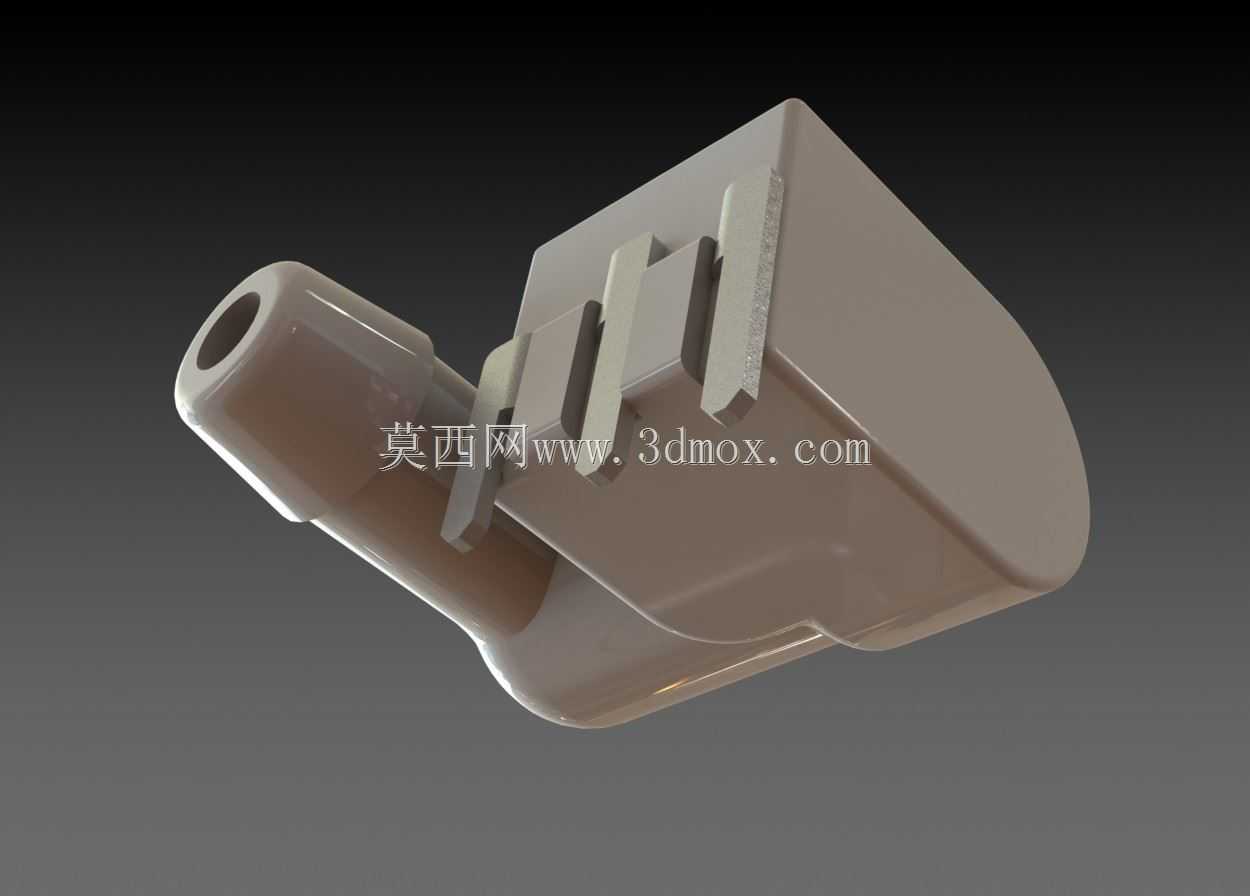

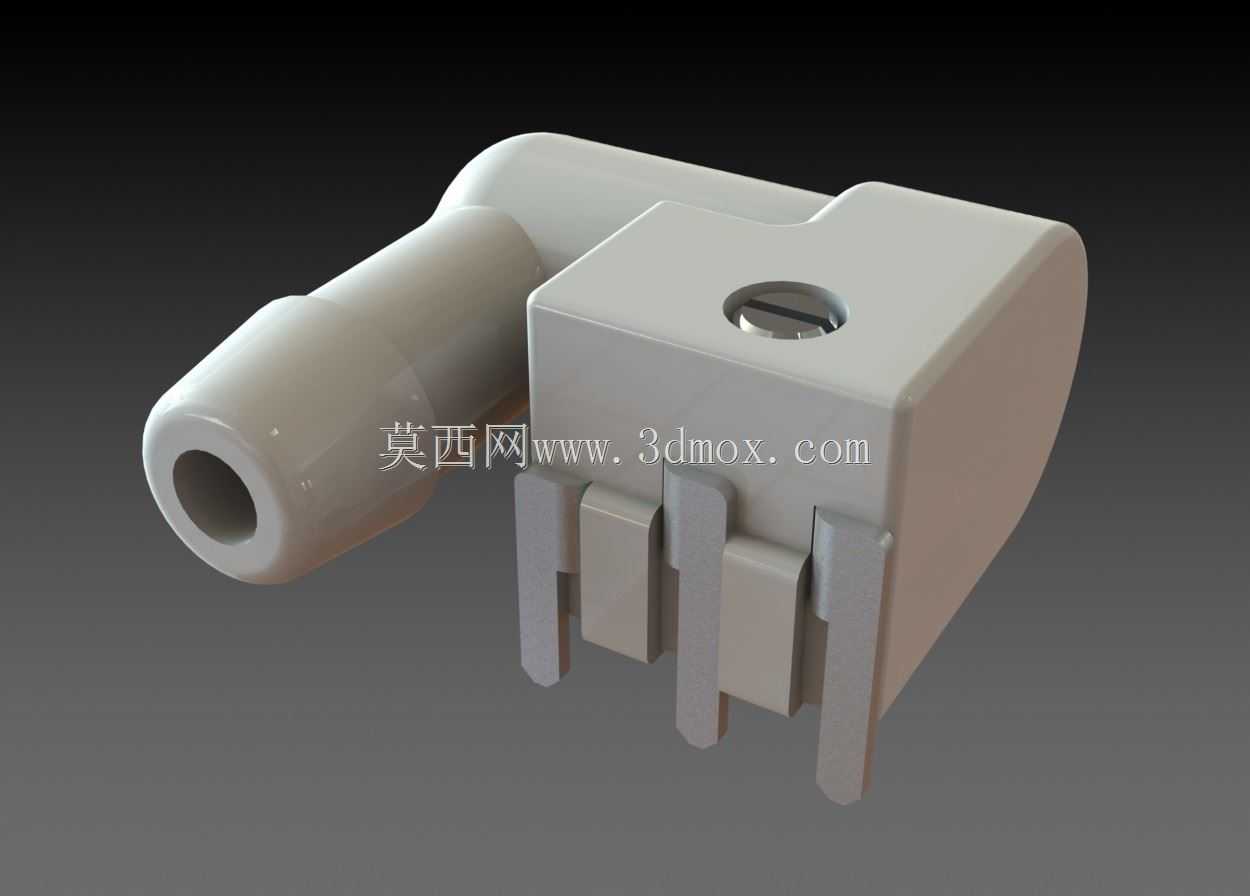

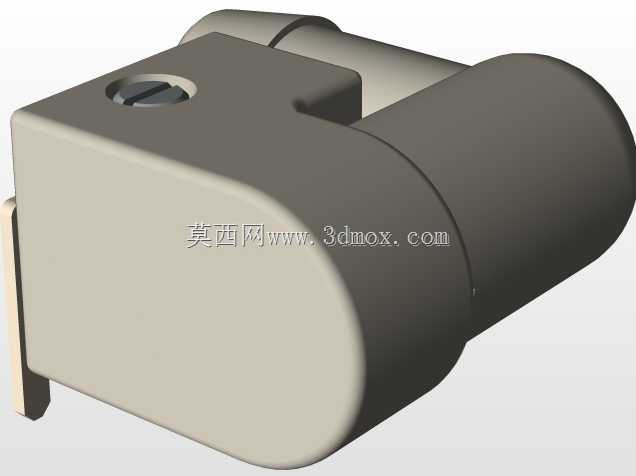

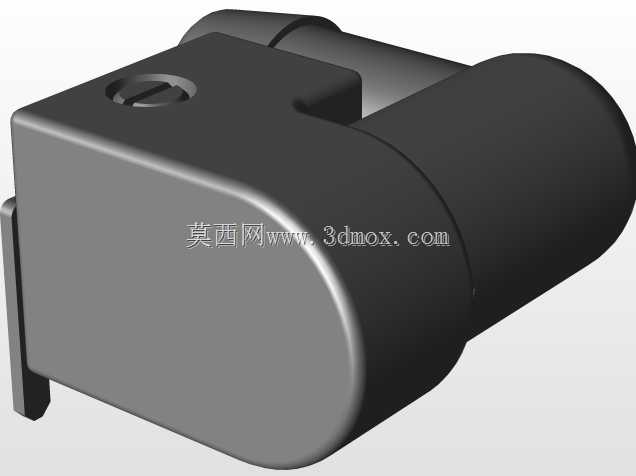

尺寸边界方面，这款压力开关的整体外形尺寸控制在14毫米×14.5毫米×7毫米的极小范围内，属于微型压力检测元件范畴，安装时不需要预留大尺寸的装配空间，甚至可以直接集成在阀岛、微型泵体的集成气路板上，不需要额外设计独立的安装支架。壳体侧面预留的安装定位结构，可以直接卡入PCB板或者气路板的预留卡槽内，装配时不需要额外打螺丝固定，能大幅提升自动化装配线的组装效率。进出气接口采用侧置式布局，和主体的圆柱形腔体平行布置，这种布局能让气路连接方向和安装面平行，进一步减少垂直安装面方向的空间占用，适配薄型设备的内部安装需求。

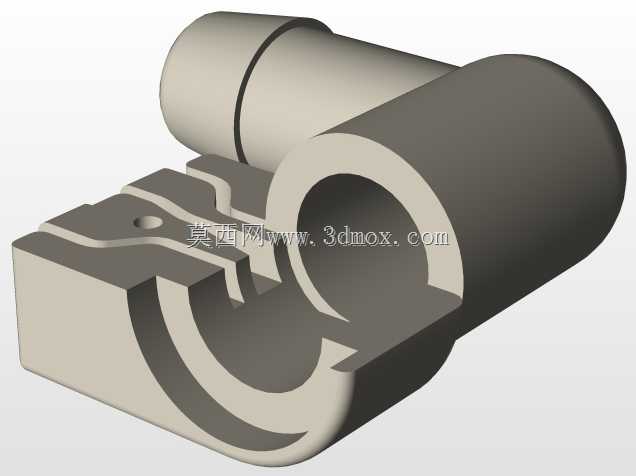

从实际应用的适配性来看，这款压力开关可以适配气动系统的低压检测场景，比如小型吸盘回路的负压检测、微型气缸的到位压力确认、便携制氧设备的气路压力监测、家用净水器的水路压力保护等场景，因为整体尺寸极小，甚至可以用在穿戴式医疗设备的气路控制回路中，不会给设备带来额外的体积负担。设计过程中特意将内部运动零件的数量控制在最低水平，除了活塞、金属触点板、定位销之外没有其他零散小零件，不仅能提升装配效率，还能降低长期使用过程中零件松脱失效的概率，提升元件的工作可靠性。两部分注塑壳体的合模面设置在活塞腔体的轴向中部分型位置，合模时通过周向的密封筋实现腔体密封，不需要额外加装密封圈，既减少了零件数量，也避免了密封圈长期使用老化导致的介质泄漏问题，适合小压力工况下的长期稳定工作。

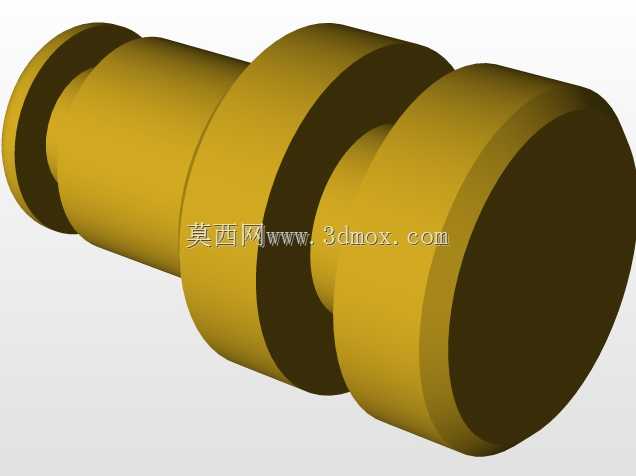

在建模实现层面，整个结构的建模过程优先保证零件的可制造性，所有注塑壳体的壁厚都控制在均匀的1.2毫米，避免注塑成型时出现缩痕、翘曲等缺陷，活塞零件的导向面和壳体内腔的配合间隙控制在0.03毫米，既保证运动顺畅，又能避免间隙过大导致的压力泄漏。金属触点板的弹性臂长度和厚度经过反复校核，保证在活塞全行程运动范围内，触点的接触压力保持在合理区间，不会出现接触不良或者触点过度磨损的问题。定位销的安装位置设置在壳体外侧，调试时不需要拆开壳体就能完成常开常闭模式的切换，给现场调试带来极大便利。整体结构没有复杂的异形曲面，所有特征都采用常规的机加与注塑工艺就能实现，不需要特殊的加工设备，适合批量生产制造。
