管构轨道式钢板夹紧装置结构设计

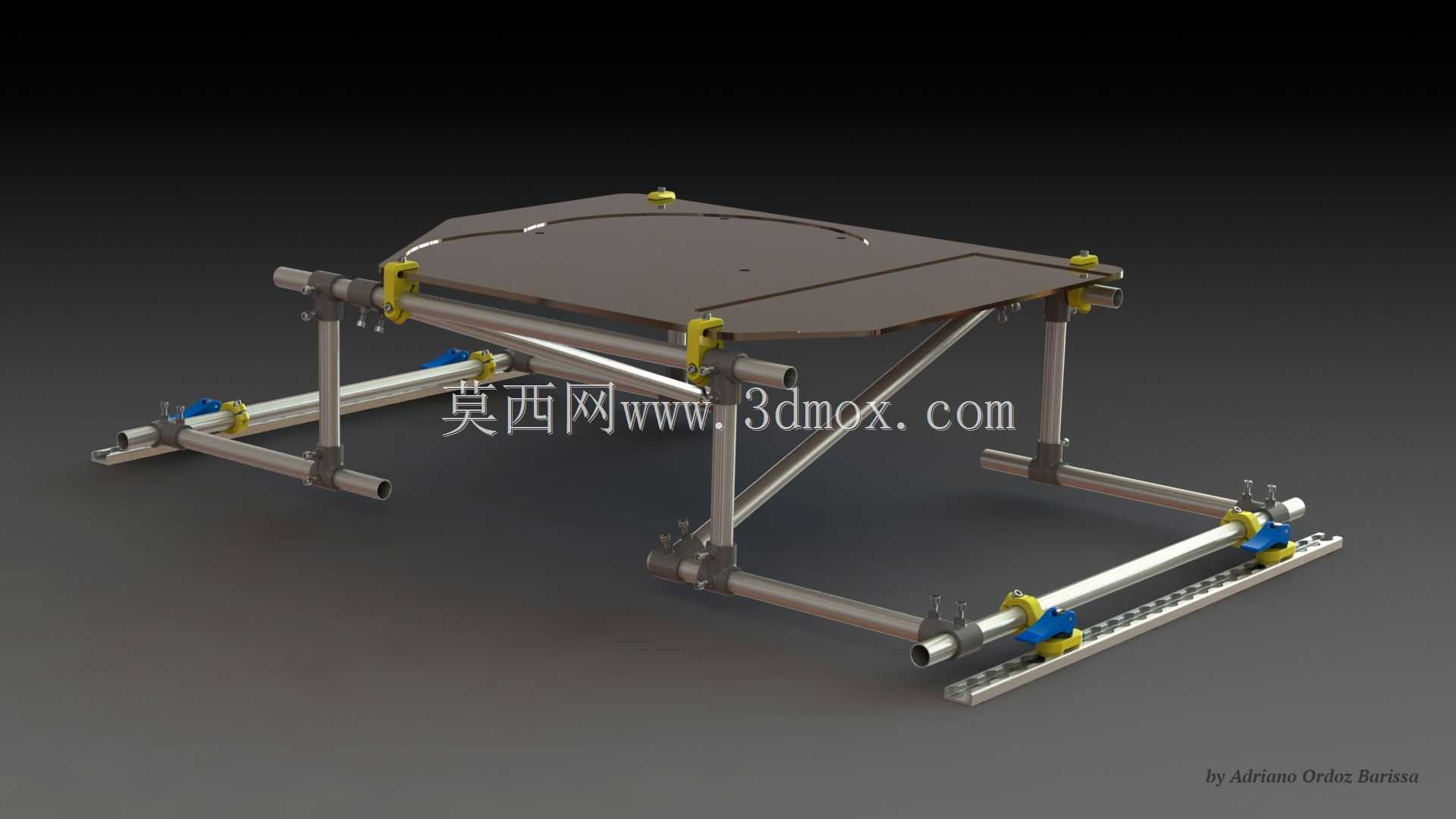

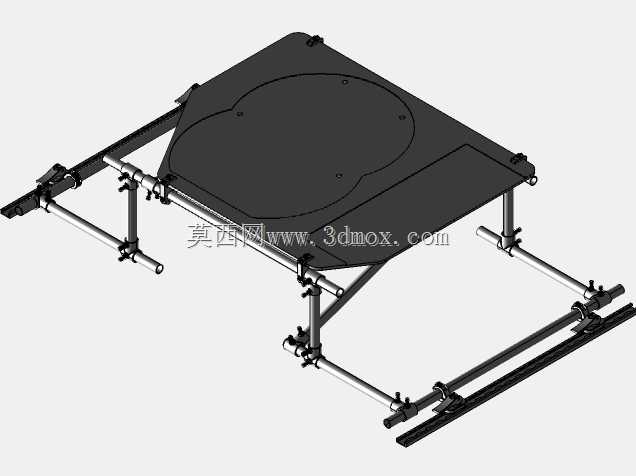

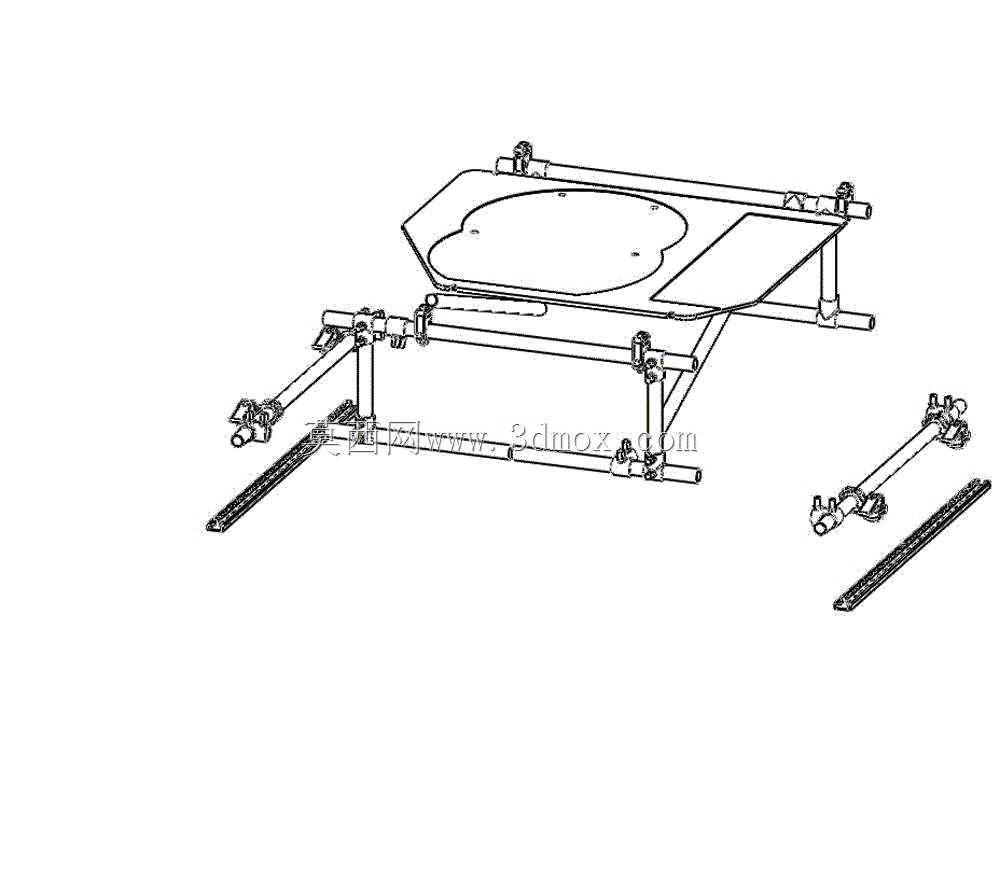

在车间板材加工、轨道装配类作业场景里，这类依托管材搭建主体框架的夹紧结构，主要解决无专用工装时钢板临时定位、拼接对位的固定需求，尤其适配小批量试制、现场改装类作业中，无法调用大型液压夹紧台的灵活作业场景。整套结构的核心受力框架采用标准圆管拼接成型，相比整块板材铣削的夹具体，管材框架的自重更低，单人即可完成移位与安装对位，同时圆管的截面抗弯特性能够在拧紧锁紧螺钉时，将夹紧力均匀传导至夹爪接触端，避免局部应力集中导致的钢板表面压痕或是框架变形。

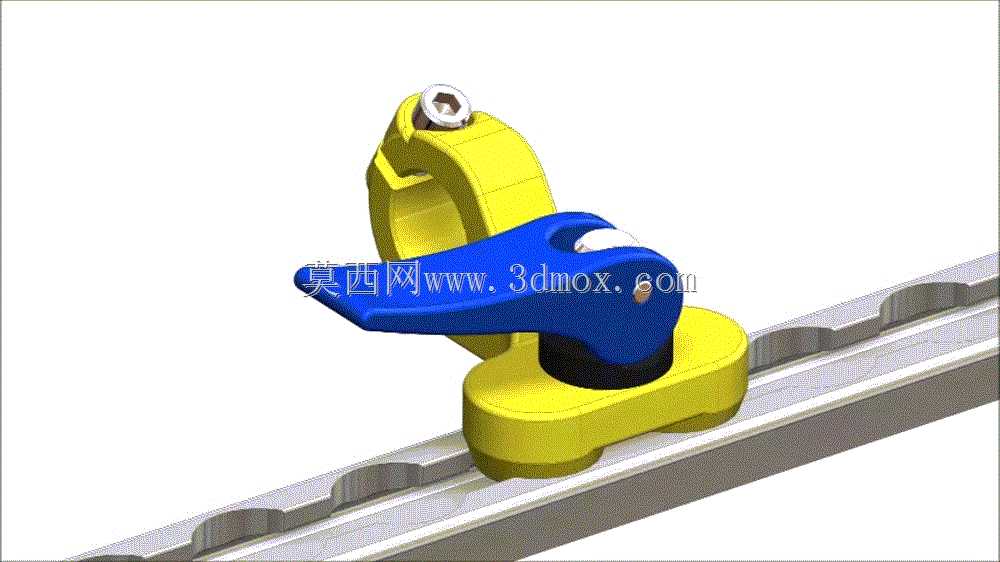

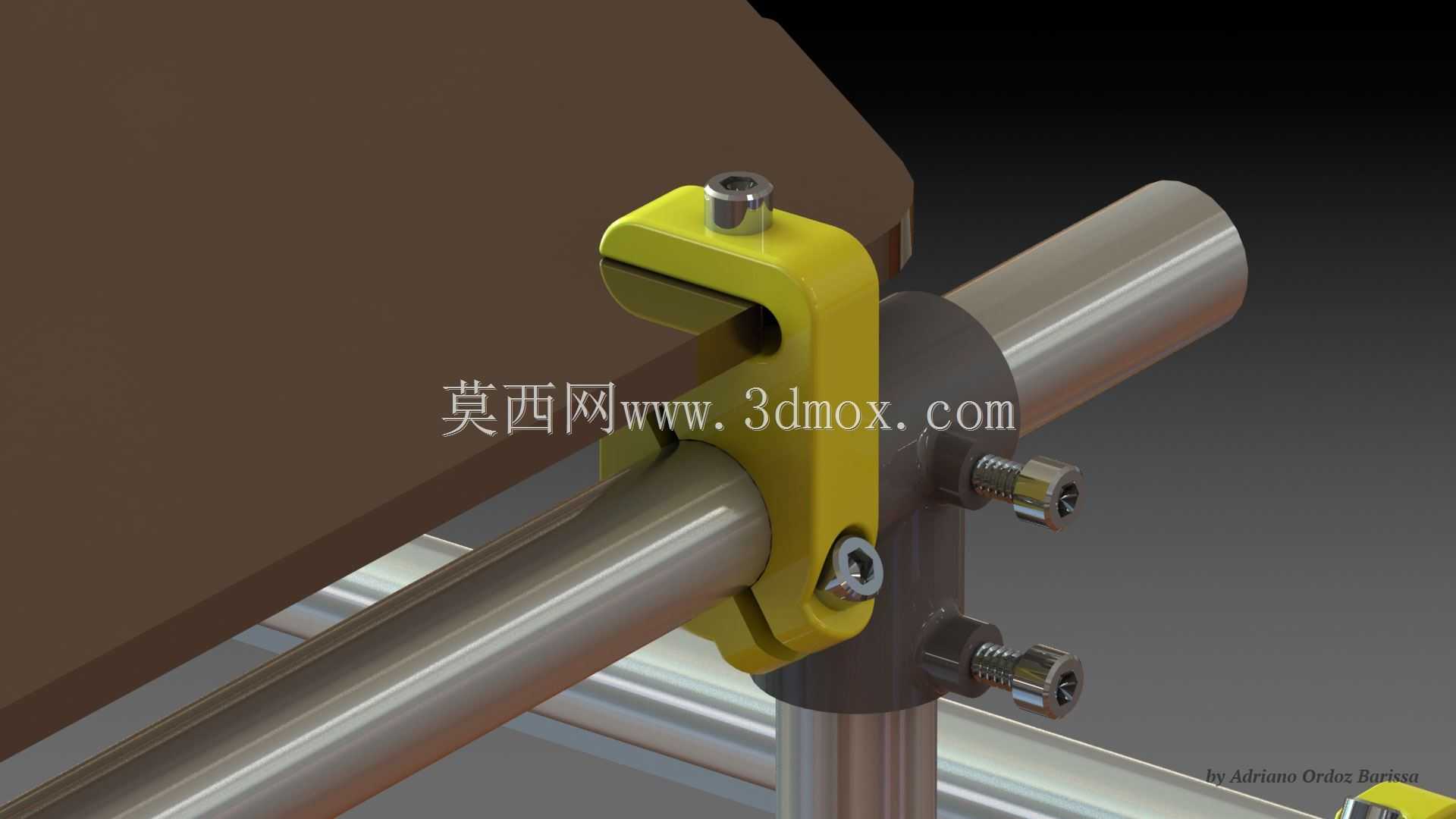

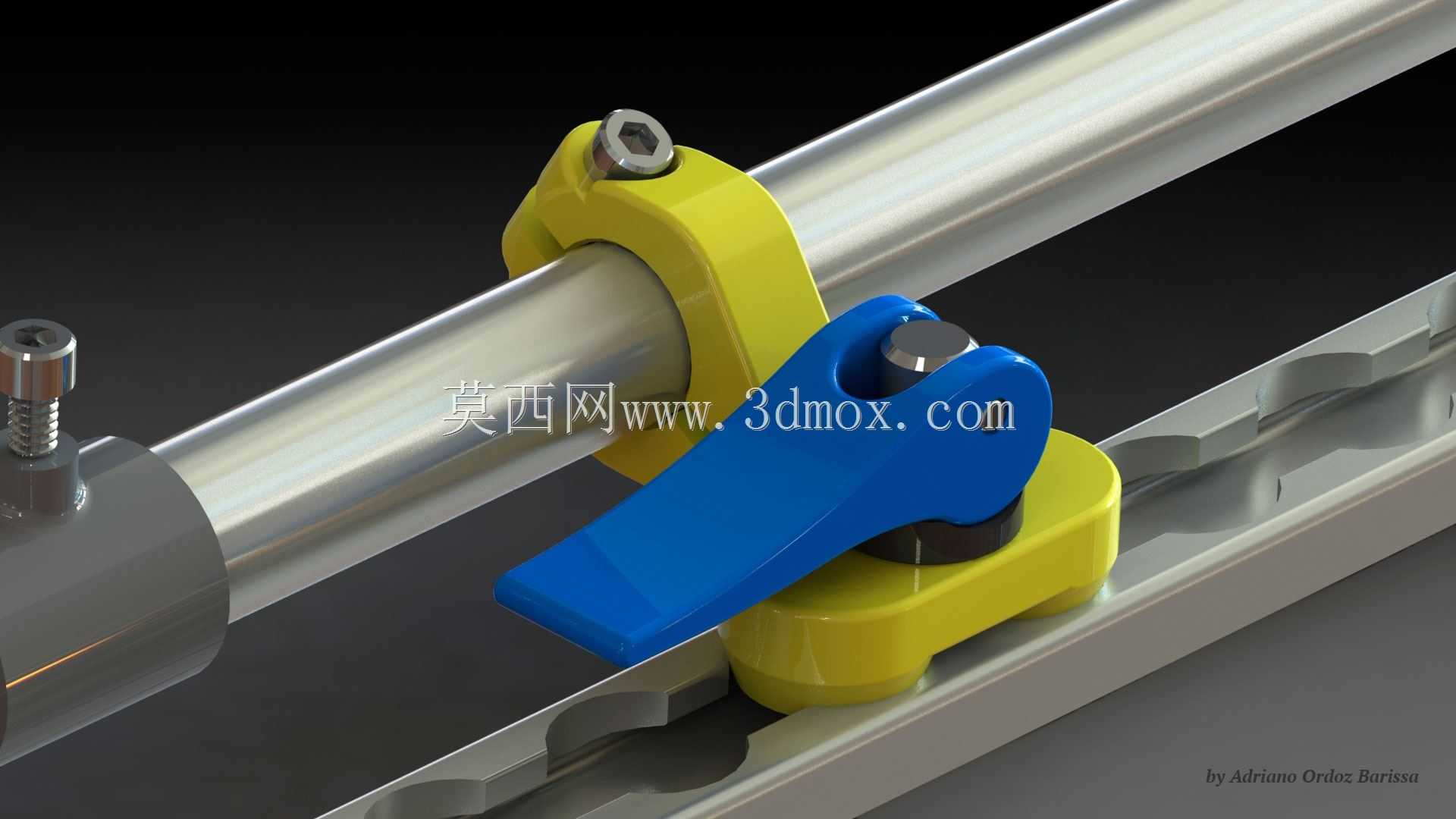

夹爪部分采用平直接触面设计，接触端面做了微小的倒角处理，在夹紧钢板时不会刮伤板材表面的涂装或是氧化层，适配冷轧钢板、镀锌钢板等表面质量要求较高的工件固定需求。轨道部分采用简单实用的直槽式导向结构，夹爪可沿轨道方向自由调整开合间距，适配不同宽度尺寸的钢板装夹，轨道的槽宽与夹爪的导向凸台采用间隙配合，既保证滑动顺畅无卡滞，又能限制夹爪的转动自由度，确保夹紧时受力方向始终垂直于钢板表面，不会出现夹爪偏斜导致的装夹失效。

从安装边界来看，整套夹紧装置的底部预留了与作业台面或是工装支架连接的安装孔位，可通过螺栓直接固定在标准铝型材工作台上，也可通过焊接临时固定在现场的型钢支架上，适配不同的作业安装条件。整体外形尺寸控制在紧凑范围内，夹紧行程覆盖常规薄板到中厚板的装夹厚度，拧紧螺钉采用标准内六角圆柱头螺钉，无需专用工具，普通内六角扳手即可完成锁紧操作，锁紧时的力臂经过优化，普通操作人员施加正常的拧紧力矩即可达到足够的夹紧力，不会因为力矩不足导致钢板松脱，也不会因为力矩过大造成螺钉滑牙或是框架变形。

设计过程中优先考虑了结构的易加工性，所有管材切割、钻孔工序都可通过普通的切割设备、台钻完成，无需高精度的加工中心，适合小型加工厂自行制作或是现场改制，零件的通用化率极高，除了夹爪部分需要根据实际使用场景微调接触面形状，其余的管材、螺钉、导向件都采用标准市售件，后期维护更换成本极低。在实际使用中，这类夹紧装置不仅可用于钢板的固定，还可通过更换夹爪的接触垫块，适配方管、角钢等不同截面型材的装夹需求，拓展性较强。

受力传导路径经过反复校核，当拧紧螺钉施加锁紧力时，力通过上压块传导至活动夹爪，沿管材框架的受力梁传递至固定夹爪端，形成闭合的受力环路，不会对安装基础产生额外的拉扯力，因此即使固定在厚度较薄的工作台面上，也不会因为夹紧力导致台面变形。导向轨道的长度可根据实际作业需求进行裁切加长，不需要改动其余的连接结构，适配不同长度规格的板材拼接作业，在多工位流水作业中，可将多套夹紧装置沿轨道排布，实现长尺寸钢板的多点同步固定，避免板材在焊接、打磨过程中出现翘曲变形。

夹爪与钢板接触的部位没有做齿形防滑纹，主要是考虑到部分场景下需要保护工件表面，如果是用于表面粗糙的热轧钢板固定，可自行在接触端面粘贴防滑橡胶垫或是加工浅防滑槽，进一步提升夹紧摩擦力，应对大切削力或是大冲击力的加工作业场景。整套结构没有复杂的传动部件，不存在易损的齿轮、弹簧类零件，长期使用仅需定期检查螺钉的螺纹磨损情况即可，维护工作量极小，适合作为车间常备的通用工装使用，替代传统的大力钳、焊接临时挡块等固定方式，提升装夹效率与装夹精度。
