种皮FARDELLI外种皮作业机器人托盘结构

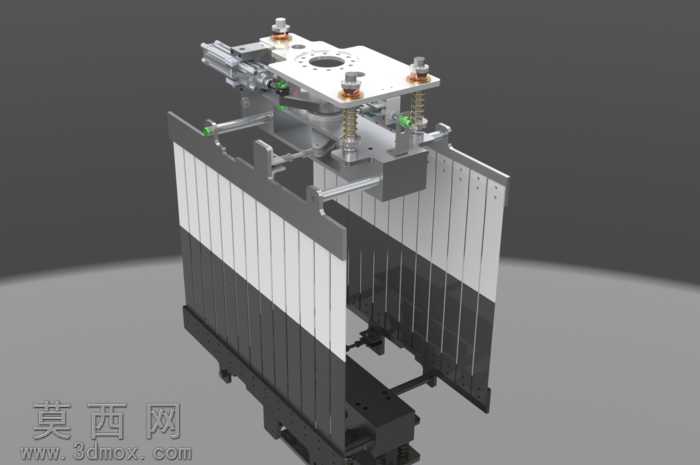

本模型为种皮FARDELLI作业机器人的托盘执行端结构，采用三维参数化建模方式完成整体装配设计，建模过程中严格遵循机械设计公差配合标准，对每一个零部件的装配约束、运动自由度都做了精准定义，确保整体结构可实现预期的作业动作。从结构设计来看，整体采用龙门框式的托盘主体框架，框架两侧设置多组平行排布的栅格状承托板，承托板采用轻量化金属材质设计，既保证了承托种皮物料时的结构刚性，又尽可能降低了执行端的整体负载，减少机器人运动过程中的惯性冲击。顶部安装板为标准化法兰接口设计，可直接适配主流工业机器人的末端安装位，安装板与下方执行框架之间设置了多组带缓冲弹簧的导向立柱，能够在托盘下行接触物料时提供柔性缓冲，避免刚性接触压损种皮物料，同时保证托盘与物料对位时的容错能力。执行框架上集成了多组气动夹持定位组件，组件包含导向轴、夹紧块、到位检测安装位，可在托盘到位后自动完成对物料的侧向定位与夹紧，确保搬运过程中物料不会发生偏移脱落。渲染阶段采用工业级写实材质方案，框架主体赋予磨砂金属材质，弹簧部件赋予镀锌钢材质，气动元件赋予阳极氧化铝合金材质，栅格承托板赋予拉丝不锈钢材质，配合柔和的工业场景打光，清晰呈现出各部件的结构层次与装配关系，能够直观展示设备的作业逻辑。设计思路围绕种皮物料的轻柔搬运需求展开，摒弃了传统刚性夹爪易损伤物料的缺陷，采用框式托盘托举加侧向柔性定位的方案，既保证了物料搬运过程中的稳定性，又最大程度降低了对种皮这类易损物料的接触损伤，整体结构模块化程度高，顶部法兰接口可快速适配不同负载的工业机器人，缓冲导向组件、夹持组件均可根据实际物料尺寸做快速替换调整，具备较强的产线适配能力，可直接应用于种皮加工、分选、包装环节的自动化物料转运作业，建模过程中对所有运动部件都做了干涉检查，确保各动作行程内无结构干涉，可直接用于后续的工程出图与样机试制参考。
