多功能四轮式移动作业机器人结构设计

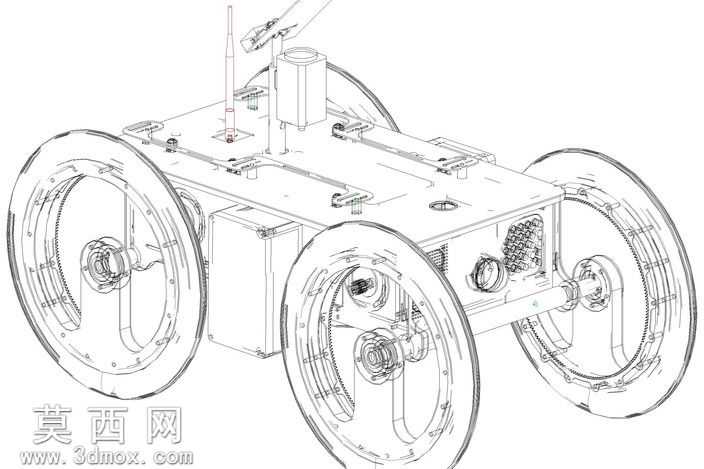

本作品为多功能四轮式移动机器人三维建模设计，整体采用模块化设计思路完成全参数化建模，可适配巡检、探测、轻量作业等多场景使用需求。建模过程中首先完成轮系与行走机构的结构搭建，四个大直径越野轮胎采用独立悬架式连接结构，轮辋做轻量化镂空设计，既保证轮组的结构强度，又有效降低整体底盘自重，轮胎表面的深沟槽防滑纹理通过曲面纹理映射完成建模，还原真实越野轮胎的抓地结构特征，适配复杂非铺装路面的行走需求。底盘主体采用箱式承载结构设计，主体框架选用金属材质，建模时对箱体表面做拉丝金属材质渲染，箱体侧面预留散热格栅、功能拓展接口的安装位，可根据使用需求加装探测模块、作业执行机构等拓展组件；底盘前部预留视觉传感器、照明模块的安装支座，顶部设置设备安装平台，可搭载控制模块、通讯模块、电池组件等核心部件，图中可见的白色电池组件采用独立快拆式安装结构设计，方便后期维护更换。建模过程中对所有运动部件做了装配干涉校验，轮组的转动行程、悬架的缓冲行程均预留足够安全间隙，所有连接孔位、紧固件安装位均按照机械加工标准做参数化设计，可直接导出工程图用于样机加工制作。材质渲染阶段，对金属结构件区分铝合金、结构钢等不同材质的质感表现，橡胶轮胎做哑光磨砂质感处理，电子元件外壳做工程塑料质感渲染，整体渲染效果贴近真实样机的视觉表现。设计过程中充分考虑机器人的地形通过性，大直径轮组搭配较高的底盘离地间隙，可轻松越过小型障碍物、应对不平整路面的通行需求，箱式底盘的密封结构设计可适配户外复杂环境下的使用要求，顶部拓展平台的标准化安装接口可快速更换不同功能模块，实现一台底盘适配多种作业场景的多功能设计目标，整体结构布局紧凑合理，重心控制在底盘中心区域，保证行走过程中的稳定性，避免爬坡、越障时出现倾翻风险。
