重载缓冲型工业称重平台秤结构设计

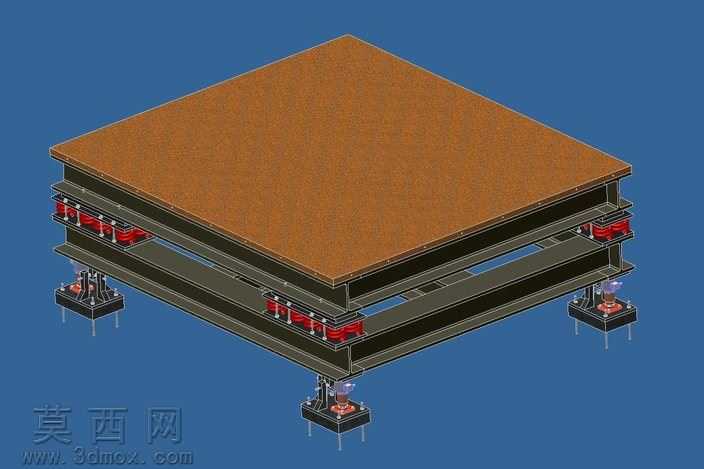

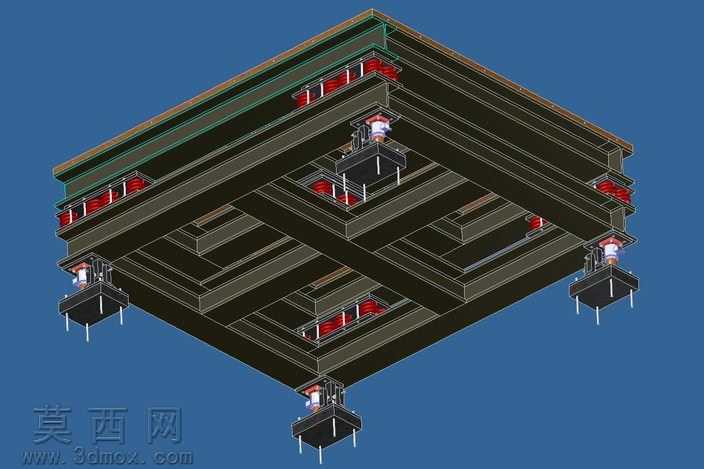

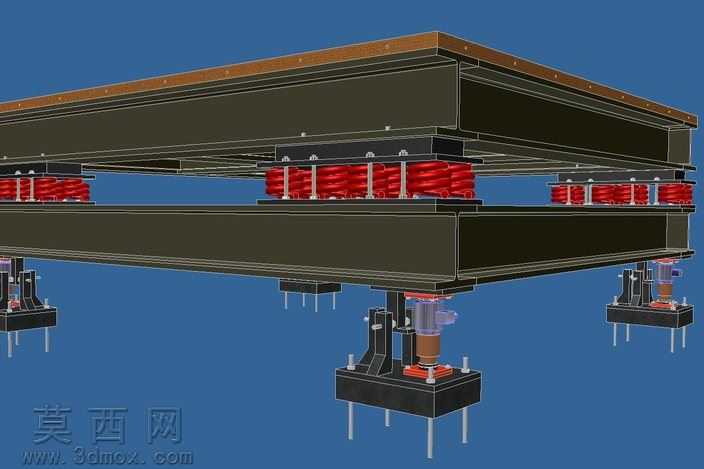

本作品为面向工业重载称重场景设计的平台秤三维建模成果，建模过程围绕大吨位称重的承载可靠性、抗冲击缓冲需求展开，完整还原了设备从上层承载台面到下层支撑基座的全层级结构。建模阶段首先搭建上下两层平行的主承载梁框架，采用型钢拼接的框架式结构作为核心受力主体，框架梁的截面尺寸、拼接位置均按照重载受力工况进行排布，确保大重量货物放置时的结构刚性，避免长期负载出现形变。上层承载台面采用防滑耐磨的面板材质，表面做防滑纹理处理，边缘设置包边结构强化台面整体性，防止货物磕碰造成台面边缘变形。上下承载梁之间布置多组阵列式红色螺旋减震弹簧，弹簧的安装位置对应下层支撑点的受力轴线，每组弹簧配套导向限位杆件，避免弹簧受冲击时出现侧向偏移，保障缓冲过程中受力始终沿垂直方向传递，有效抵消重物放置瞬间的冲击载荷，保护核心称重传感元件不受瞬时冲击力损坏。下层支撑结构设置多组独立的称重支撑单元，每个单元包含限位支座、称重传感模块、高度调节支脚与安装底板，支脚配套地脚锚固结构，可将设备牢固固定在混凝土地基上，同时每个支撑单元设置横向限位装置，避免称重过程中平台出现水平方向的窜动。建模过程中对所有装配部件做了干涉检查，确保弹簧压缩行程、支脚调节范围、传感器安装间隙均符合实际装配要求，材质渲染阶段区分了金属结构件的哑光漆面、弹簧的金属光泽、传感元件的工程塑料与金属复合质感，整体渲染效果清晰呈现各部件的装配关系与功能分区，完整还原了重载平台秤的结构逻辑与功能设计思路，可用于工业称重设备的结构验证、方案展示与生产参考。
