汽车排气部件焊接定位工装夹具

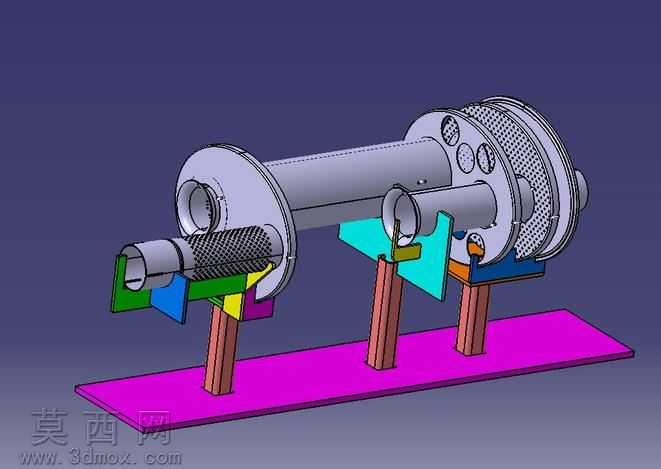

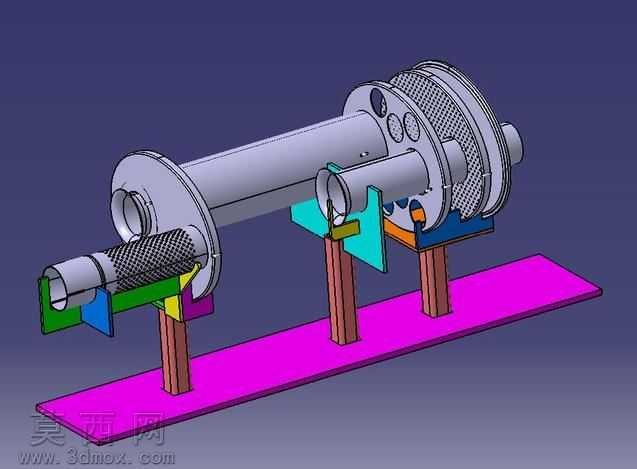

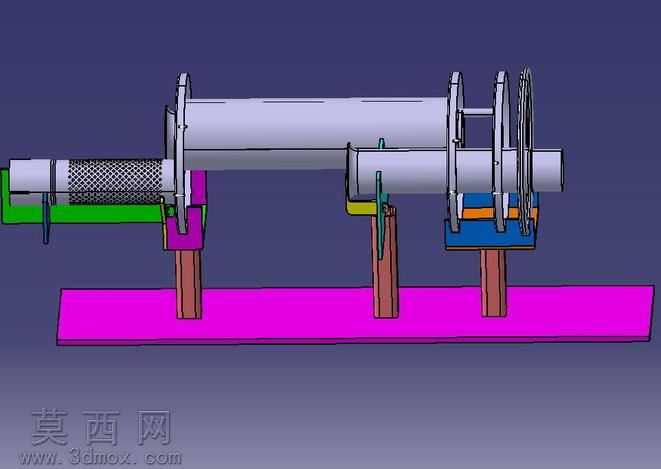

本模型为汽车排气组件焊接工序专用的定位工装，整体采用三维参数化建模完成，完整还原了工装的装配结构与功能细节。建模过程中严格遵循焊接工装的设计逻辑，以底部一体化安装基板作为整个工装的承载基础，基板采用平直板式结构设计，为上方所有定位支撑组件提供统一的安装基准，保证各定位单元的相对位置精度。基板上方设置三组立式支撑立柱，每根立柱的安装位置经过精准排布，分别对应排气组件不同管段的支撑点位，立柱顶端根据对应支撑位置的管体外形，匹配设计了仿形定位托块，托块的支撑曲面与排气管道外轮廓完全贴合，能够在焊接过程中限制管体的径向位移，避免工件放置时出现偏斜。针对排气组件上的法兰盘、异形连接支架等特殊结构，工装额外配置了专用的侧向定位与压紧模块，其中法兰定位座采用与法兰安装孔位匹配的定位销结构，能够快速实现法兰件的周向与轴向定位，保证法兰与管体的同轴度要求；异形支架的定位模块则根据支架的折弯外形设计了仿形挡块，配合快速压头能够将支架牢牢固定在预设焊接位置，避免焊接过程中工件受应力作用产生移位。模型在渲染阶段对不同功能的部件做了材质区分，底部基板采用亮面玫红色材质标识，支撑立柱采用棕褐色仿金属氧化层质感，定位托块与压紧模块分别采用绿、黄、蓝等差异化色彩区分，方便使用者快速识别各功能模块的位置与作用。整个工装的设计思路围绕排气焊接工序的精度需求展开，所有定位点位均避开了焊缝位置，既保证焊接作业时焊枪有充足的操作空间，又能通过多点位的刚性定位，将焊接变形量控制在工艺允许范围内，同时模块化的组件设计也方便后续根据不同规格的排气产品更换对应定位块，提升工装的通用适配能力，模型完整呈现了各部件的装配关系，无结构干涉问题，能够直接用于工装结构验证、作业指导演示等场景。
