工业传动用链轮张紧装置结构设计

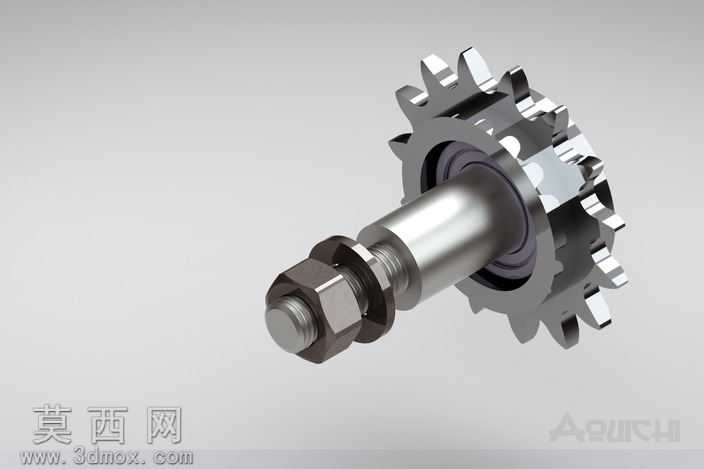

本作品为工业传动场景使用的链张紧器三维模型，整体采用SolidWorks软件完成全参数化建模，建模过程严格遵循机械设计公差规范，对每一处装配结构都做了干涉检查，确保各零部件可顺利完成虚拟装配，也能直接导出工程图用于实际生产加工。模型渲染阶段采用金属材质组进行表现，链轮轮齿部分赋予高抛光合金钢材质，还原经过机加工后的金属光泽与锋利齿形轮廓，轮齿的齿廓曲线严格按照链传动标准齿形绘制，保证与配套链条啮合时的传动精度；中心轴部分采用调质处理45号钢材质表现，表面做亚光金属质感处理，还原轴类零件经过磨削加工后的细腻表面纹理；锁紧螺母与垫片部分赋予发黑处理碳钢材质，呈现深灰哑光的工业五金质感；内置轴承部分还原了滚动体、内外圈的分层结构，内外圈采用轴承钢材质，滚动体做高亮金属质感处理，清晰展现轴承的内部装配关系。结构设计上，该张紧器采用悬臂式安装结构，中心轴一端设置螺纹段配合六角螺母与防松垫片，可将整个张紧轮组件固定在设备安装支架上，通过调整螺母锁紧位置可微调张紧轮的安装位置，以此适配不同张紧行程的调节需求；链轮与中心轴之间通过深沟球轴承实现转动连接，可大幅降低链轮转动时的摩擦阻力，保证链条传动过程中张紧轮可随链条顺畅转动，避免出现卡滞、过度磨损的问题；链轮两侧设置限位挡边，可防止链条在传动过程中从链轮上脱出，提升链传动系统运行的稳定性。设计思路围绕链传动系统的张紧需求展开，针对链传动长时间运行后易出现链条松弛、跳齿、传动抖动的问题，这款张紧器可通过调整安装位置对链条施加合适的张紧力，有效吸收链条传动过程中的振动，降低传动噪音，延长链条与配套链轮的使用寿命；整体结构紧凑，零部件数量精简，装配逻辑清晰，既可以作为独立张紧部件用于各类链传动输送设备、传动机械中，也可作为子装配体集成到复杂机械设备的传动系统中，模型同时保留了STEP等通用格式导出接口，可适配多款三维设计软件进行二次修改与装配调用，能够满足机械设计方案展示、传动系统模拟、教学演示等多场景的使用需求。
