直齿圆锥齿轮传动件三维结构设计

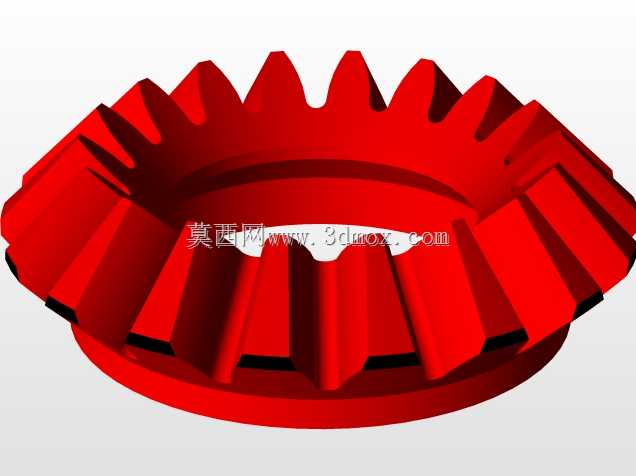

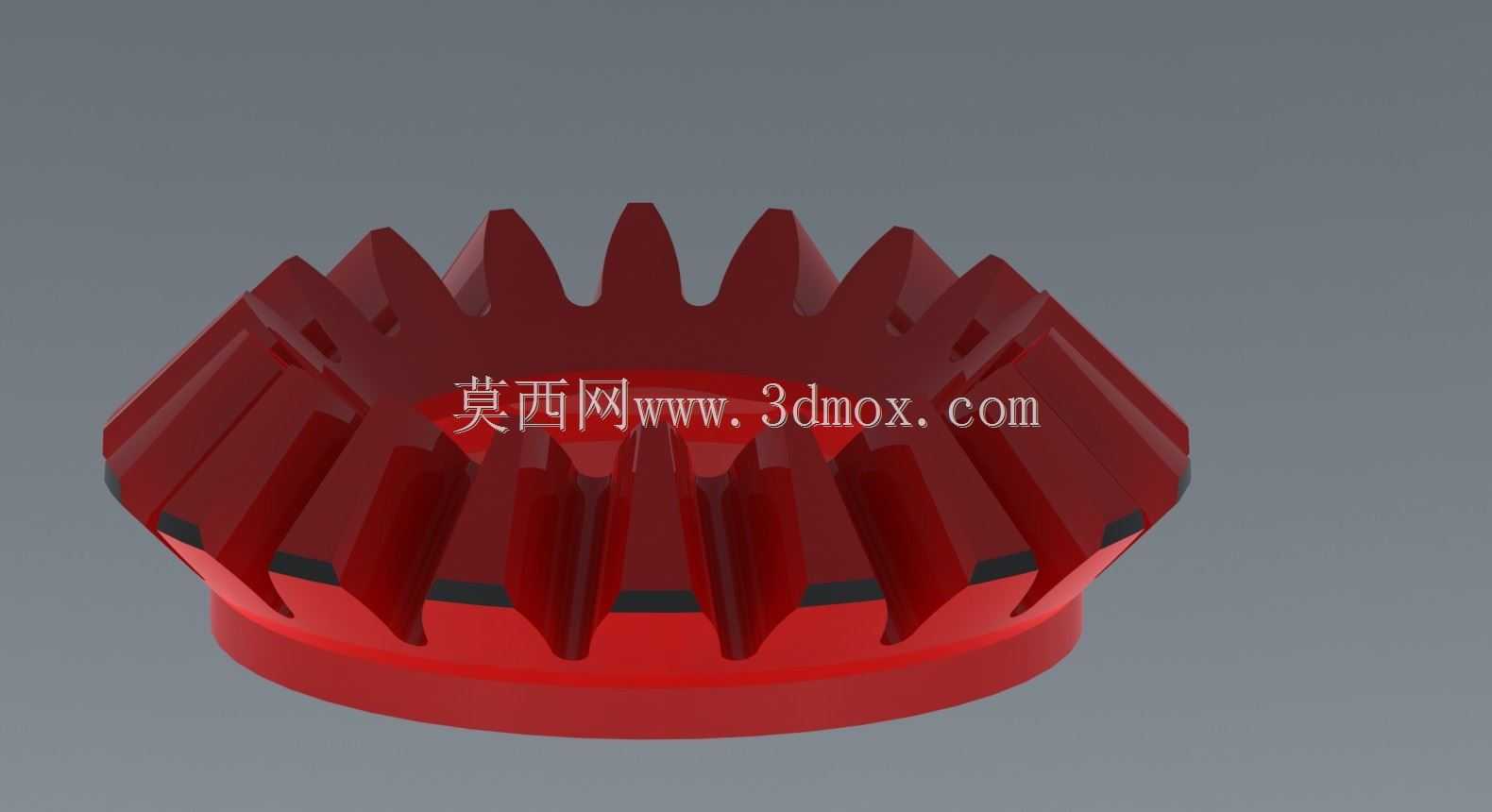

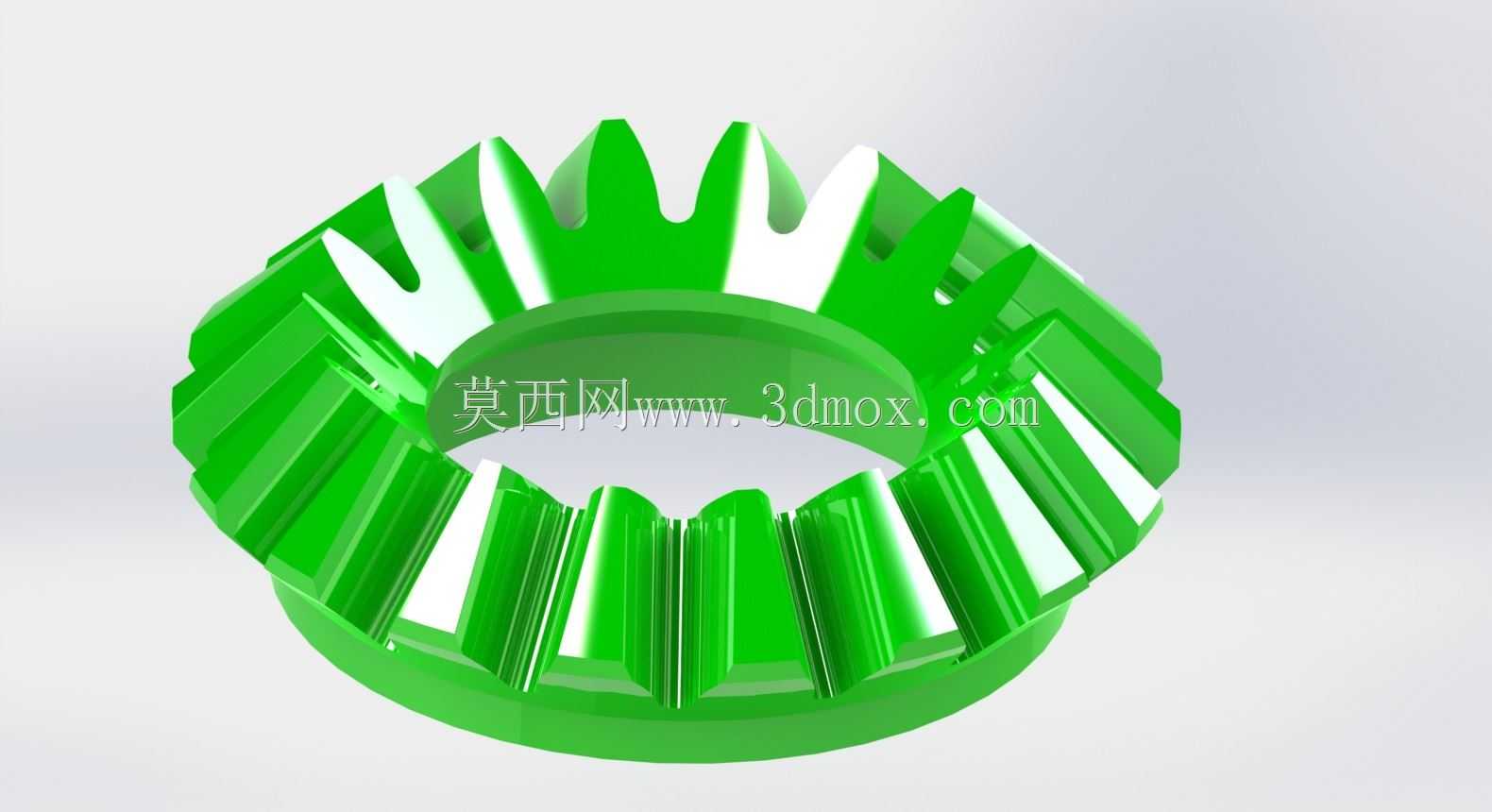

在差速器、机床主轴转角传动、农业机械动力换向、轻工设备垂直轴动力传递场景中，锥齿轮是实现相交轴间旋转运动与扭矩传递的核心零件，本次建模的直齿锥齿轮，主要适配两轴轴线相交且交角为90度的常规传动工况，这类零件在小型输送线转角换向机构、园林机械动力输出端、小型减速机换向模块中应用十分广泛，区别于圆柱齿轮的平行轴传动逻辑，锥齿轮的齿形沿节锥母线方向分布，所有轮齿的延长线交汇于节锥顶点，这一结构特性决定了其安装时必须保证两配对齿轮的节锥顶点重合，否则会出现啮合间隙不均、齿面偏载、传动噪音陡增甚至轮齿崩断的问题。从设计逻辑来看，建模时首先确定了节锥角、齿顶锥角、齿根锥角三个核心锥面参数，轮齿采用渐开线齿形沿节锥母线做收缩分布，齿厚从大端向小端逐步收窄，这种变齿厚结构既保证了大端齿面有足够的接触强度承受输入扭矩，也让小端齿形不会因为尺寸过小出现应力集中。齿根位置做了标准的圆角过渡处理，避免热处理后齿根位置出现应力集中裂纹，齿顶部分做了微小的倒角修缘，既可以减少啮合初始阶段的冲击，也能避免装配过程中齿顶棱边磕碰损伤配对齿面。齿轮背部设计有带安装止口的轮毂结构，止口与安装轴的配合公差选H7/k6过渡配合，既保证装配时的同轴度，也方便后续拆卸维护，轮毂端面均匀分布的安装孔位，用于穿设紧固螺栓将齿轮与传动轴法兰锁紧，安装孔的位置度公差控制在0.02mm以内，避免锁紧后齿轮出现径向跳动。从安装边界来看，齿轮大端齿顶圆直径为适配常规小型传动箱的安装空间做了优化，齿轮总厚度控制在满足啮合接触长度要求的最小值，避免占用过多的传动箱内部轴向空间，装配时需要保证齿轮背锥面与安装基准面的贴合度在0.01mm以内，同时调整两配对齿轮的安装距，保证齿面接触斑点位于齿高中部且偏向小端，这样在承受负载时接触斑点会向大端偏移，最终覆盖整个齿面的70%以上，保证传动平稳性。实际工况中这类锥齿轮的常用传动比范围在1:1到1:4之间，输入转速不超过1500r/min时，齿面接触强度和齿根弯曲强度都能满足常规通用机械的负载要求，建模过程中对齿形的渐开线轮廓做了连续曲率校验，避免出现齿形拐点导致啮合卡顿，同时对轮齿和轮毂的过渡位置做了等壁厚处理，避免铸造或粉末冶金成型时出现缩孔缺陷，要是用于机加工艺生产，模型的拔模斜度也做了预留，齿面加工余量均匀分布在0.2-0.3mm之间，方便后续滚齿、铣齿工序的精加工。在设备实际运行过程中，这类锥齿轮除了传递扭矩，还能通过调整啮合间隙补偿传动链的累积误差，尤其是在正反转频繁切换的工况下，合理的侧隙设置可以避免轮齿受热膨胀后出现卡滞，侧隙值一般根据齿轮模数和工作温度设置在0.05-0.15mm之间，建模时已经将侧隙补偿量整合到齿厚偏差中，不需要后续装配时额外修磨齿面。另外齿轮的轮毂内孔可以根据实际安装需求加工成平键槽、花键或者锁紧锥面结构，本次建模的基础版本预留了内孔的修改空间，结构设计者可以根据自身的轴系设计调整内孔形式和键槽尺寸，不需要重新构建齿形部分的特征，大幅提升设计复用效率。
