复合材料拉伸试样有限元分析结构

在材料力学性能测试领域，拉伸试样是获取材料弹性模量、屈服强度、抗拉强度、断后伸长率等核心力学参数的核心载体，不同于均质金属材料的标准试样，复合材料由于层间结合特性、各向异性的力学表现，其试样设计需要兼顾夹持段的载荷均匀传递、标距段的应力集中规避，避免试验过程中试样在夹持位置提前断裂，导致测试数据失真。

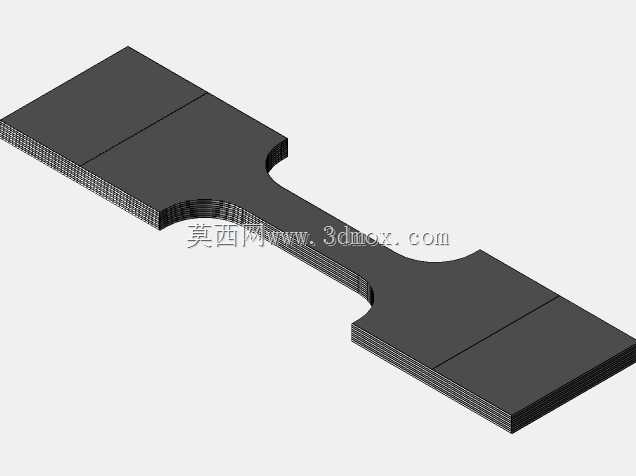

本次设计的复合材料拉伸试样，采用哑铃型变截面结构，两端为加宽加厚的夹持段，表面做防滑适配处理，能够匹配常规液压万能试验机的楔形夹具，夹持段与中间标距段通过大圆弧过渡连接，从根源上降低截面突变位置的应力集中系数，保证拉伸载荷作用下，试样的断裂位置出现在中间平行的标距段内，确保测试数据能够真实反映复合材料本身的力学性能。试样的层合结构按照实际复合材料铺层方式设计，可模拟不同铺层角度、不同铺层厚度下的试样受力表现，适配从单向纤维增强复合材料、多向铺层复合材料到短切纤维增强复合材料的各类测试场景需求。

在结构设计过程中，首先明确试样的安装边界：两端夹持段完全被夹具包覆的区域设置为固定约束与位移加载边界，模拟试验机夹具对试样的夹持作用，避免边界条件设置与实际试验工况偏差过大，导致有限元分析结果失去参考价值。标距段的截面尺寸严格遵循材料拉伸测试的相关标准要求，平行段长度满足引伸计的安装空间需求，可同时适配接触式引伸计与非接触式视频引伸计的安装使用，不需要额外对试样进行二次加工处理。过渡圆弧的曲率半径经过多轮迭代校核，在保证试样整体长度适配试验机行程的前提下，尽可能增大圆弧半径，降低过渡区域的应力梯度，避免层间剪切应力过大导致试样在过渡位置出现分层失效。

针对复合材料各向异性的特点，建模过程中对每一层铺层的材料方向进行单独定义，可准确模拟不同铺层方向下的应力分布状态，有限元分析过程中可同时输出试样整体的等效应力分布、各铺层的主应力方向、层间剪切应力分布数据，能够提前预判试样的失效位置与失效形式，对比不同铺层方案下的试样受力表现，为实际试验的试样制备、夹具选型、加载速率设置提供前置参考，减少实际试验过程中的试样浪费，提升测试效率。

从实际应用场景来看，该类试样结构不仅可用于实验室常规的材料力学性能测试，也可用于复合材料产品的来料检验环节，对不同批次的复合材料板材进行抽样测试，把控原材料的力学性能一致性；同时在复合材料产品的研发阶段，可通过该试样的仿真分析与试验对标，校准复合材料的本构模型参数，为后续复杂复合材料构件的仿真分析提供准确的材料参数输入，提升整体产品仿真分析的精度。在试样的细节设计上，夹持段的厚度与标距段保持平滑过渡，避免加工过程中出现台阶导致的应力集中，试样边缘做倒角处理，减少加工刀痕带来的边缘初始缺陷，避免试验过程中从边缘缺陷位置提前开裂。针对部分高温环境拉伸测试的需求，该结构也可适配高温环境箱的安装尺寸，试样整体长度控制在常规环境箱的可用空间范围内，不需要对环境箱或夹具进行额外改造即可完成高温拉伸测试。

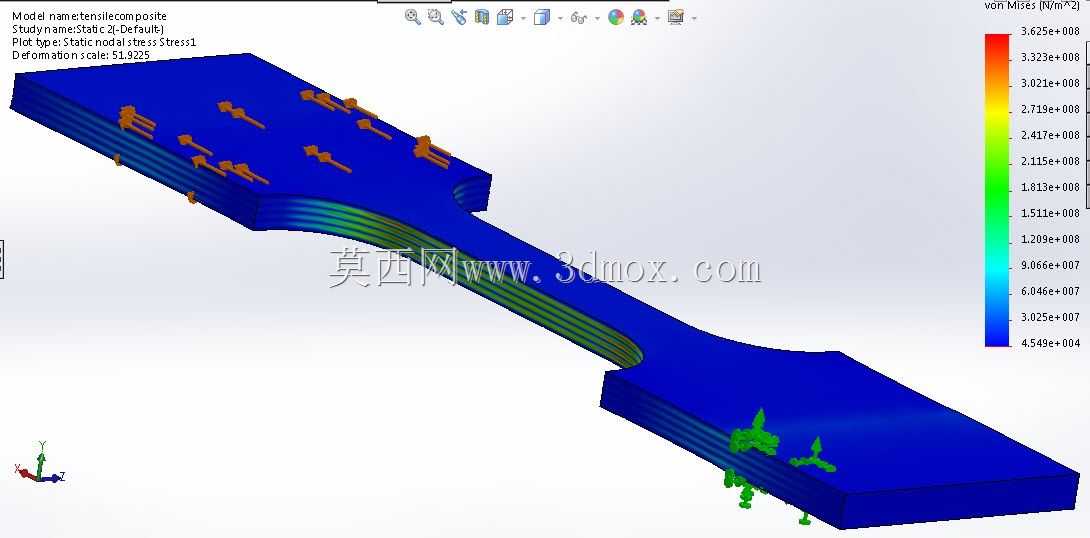

在仿真分析的设置上，模型可同时输出应力、应变、位移三类核心结果，能够直观展示拉伸过程中试样从弹性变形、塑性变形到最终失效的全流程应力变化，观察不同载荷水平下的层间应力变化趋势，识别容易出现分层失效的薄弱位置，为复合材料铺层结构的优化提供明确的方向，比如在应力较大的位置调整铺层角度、增加局部铺层厚度，提升复合材料构件的整体承载能力。
