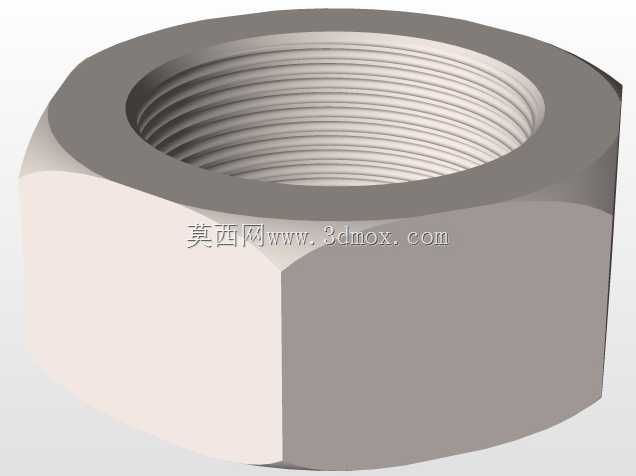

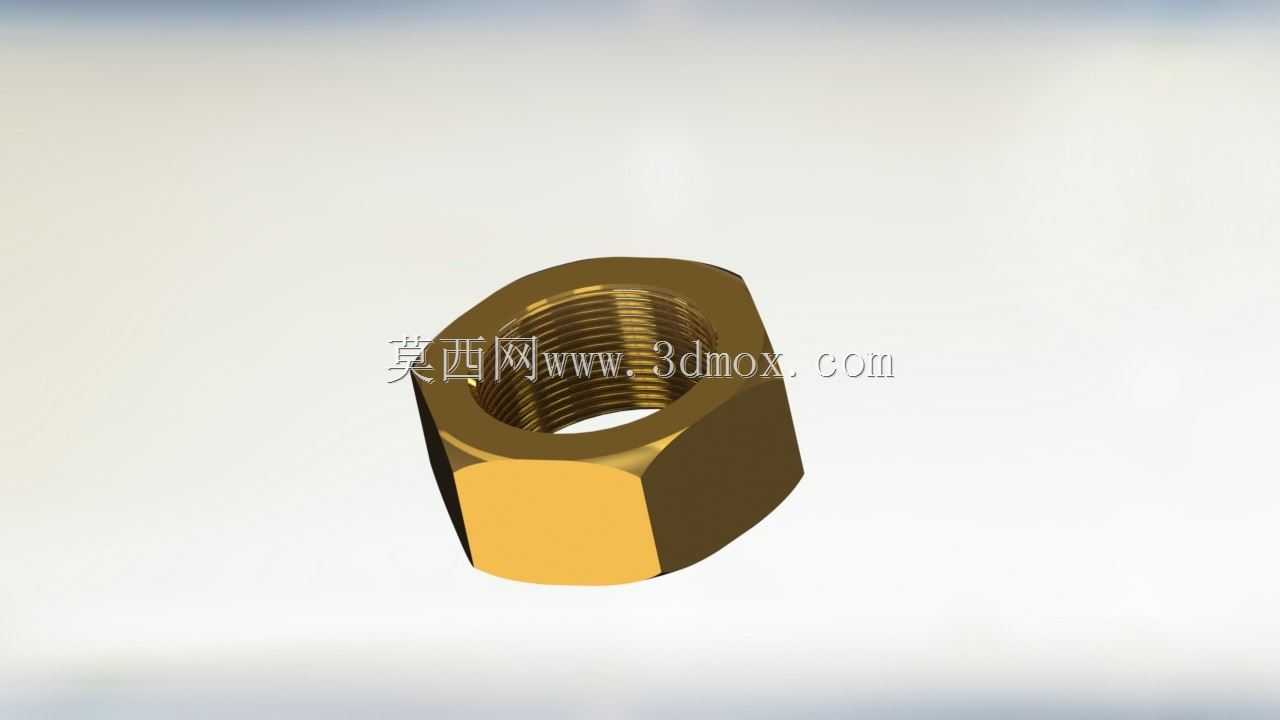

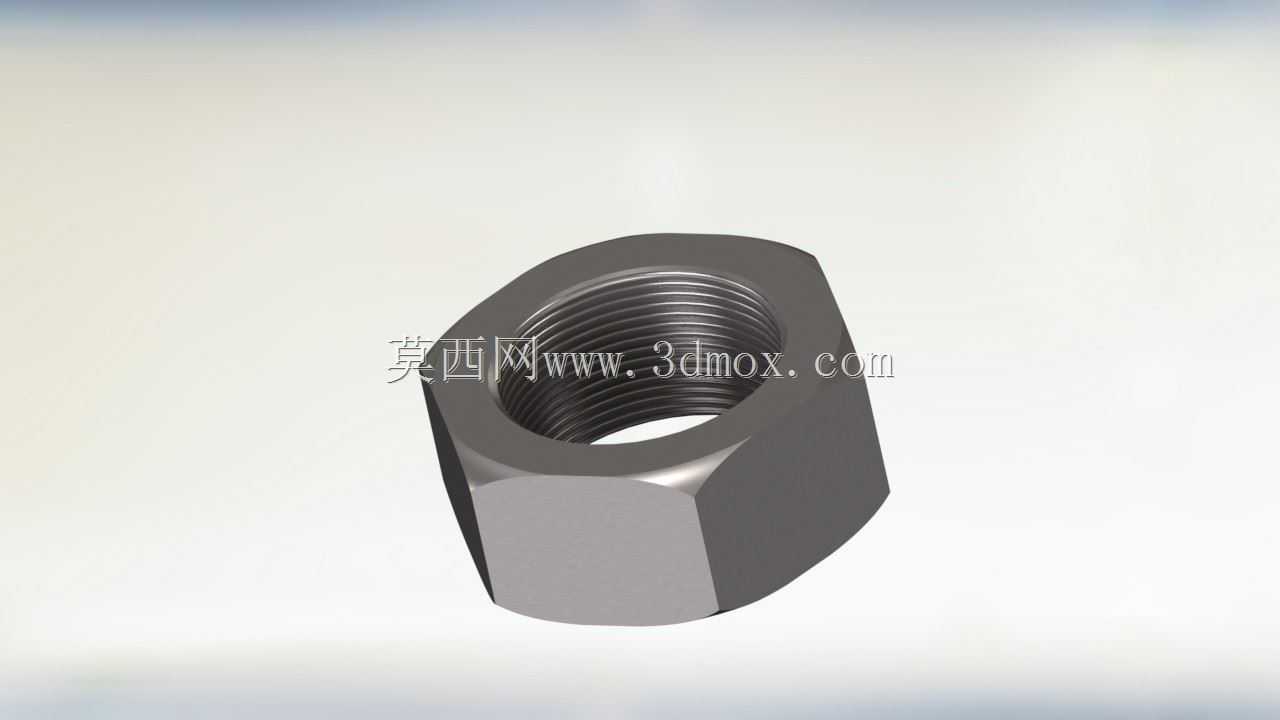

标准六角内螺纹紧固螺母三维结构

在各类机械装配场景中，六角螺母是应用最广泛的螺纹紧固连接件之一，小到消费电子内部结构锁附，大到重型工程机械的结构件拼接、输变电铁塔的节点固定、轨道交通车辆的走行部装配，都能见到这类标准紧固件的身影。它的核心作用是与对应规格的外螺纹螺栓、螺柱配合，通过螺纹副的啮合产生轴向夹紧力，将两个或多个带通孔的零部件牢牢压合在一起，实现可拆卸的刚性连接，既保证装配后结构的稳定性，又能满足后期设备维护、零部件更换时的拆装需求。

从结构设计逻辑来看，六角外形的选型并非随意设定，而是兼顾了手动、气动、电动各类扳手的操作适配性：六个受力面均匀分布，每次扳手转动仅需60度即可完成换位，在设备内部狭窄的装配空间里，不需要大角度转动扳手就能完成拧紧或松脱操作，相比四角螺母能适配更局促的操作空间，相比八角等更多边的结构又能保证足够的受力壁厚，避免拧紧过程中棱边受力变形滑牙。内螺纹的参数严格匹配对应公制或英制外螺纹的牙型角、螺距、中径公差，啮合时螺纹牙面均匀接触，不会出现偏载导致的螺纹滑丝、咬合失效问题。

建模过程中首先要明确适配的螺纹规格，以此确定螺母的对边尺寸、对角尺寸、整体厚度这些核心安装边界：对边尺寸直接决定了配套扳手的规格选型，设计时要预留合理的公差，既保证扳手能顺利卡入，又不会因为间隙过大导致拧紧时打滑磨圆棱边；对角尺寸是螺母外形的最大外接圆直径，在做装配结构的沉孔设计、避让空间校核时，必须以这个尺寸作为边界参考，避免装配时螺母和周边零部件发生干涉；螺母厚度则直接关系到螺纹啮合的有效圈数，常规标准厚度的螺母能保证足够的螺纹啮合长度，在额定夹紧力下不会出现螺纹脱扣，而薄型螺母则多用于空间受限、夹紧力要求较低的双螺母防松场景。

细节处理上，螺母两端的倒角设计是容易被忽略的关键点：两端的45度倒角一方面能在装配时引导螺栓顺利旋入内螺纹，避免螺纹首牙对不准导致的错牙、啃牙问题，另一方面也能去除加工后的锐边毛刺，避免装配时划伤操作人员、割破线缆或密封件。螺纹收尾处的退刀结构也做了符合加工工艺的还原，贴合实际车削、攻丝加工的成型逻辑，不会出现建模中常见的螺纹穿透、牙型断裂等不符合生产实际的问题。材质适配层面，这类螺母可根据使用场景选用不同材质，普通场景下的碳钢镀锌螺母能满足常规防锈和强度需求，腐蚀环境下可选用304、316不锈钢材质，高温场景下则可选用合金结构钢材质，不同材质的螺母外形尺寸保持一致，仅在表面处理和力学性能上存在差异，三维模型的通用结构可以适配不同材质选型的设计参考需求。

在做整机结构设计时，这类标准件的三维模型不需要工程师从零开始绘制，准确的参数化模型可以直接调入装配体，快速完成连接节点的装配校核：既可以验证螺栓穿入后螺母的拧紧空间是否足够，会不会被周边的筋板、凸台挡住扳手操作空间，也能校核螺母压紧面和被连接件的贴合面积是否足够，避免压应力过大导致被连接件表面压溃变形。同时在做运动仿真、干涉检查时，准确的螺母外形模型能避免后期生产装配时才发现的结构干涉问题，减少设计迭代的时间成本。对于自动化装配工位的设计来说，准确的螺母外形尺寸也是设计送料轨道、夹爪结构的核心依据，轨道的宽度、夹爪的开合行程都要匹配螺母的对边、对角尺寸，才能保证螺母顺利送料、精准抓取，不会出现卡料、夹偏的问题。
