建筑外立面弧形外遮阳雨篷结构设计

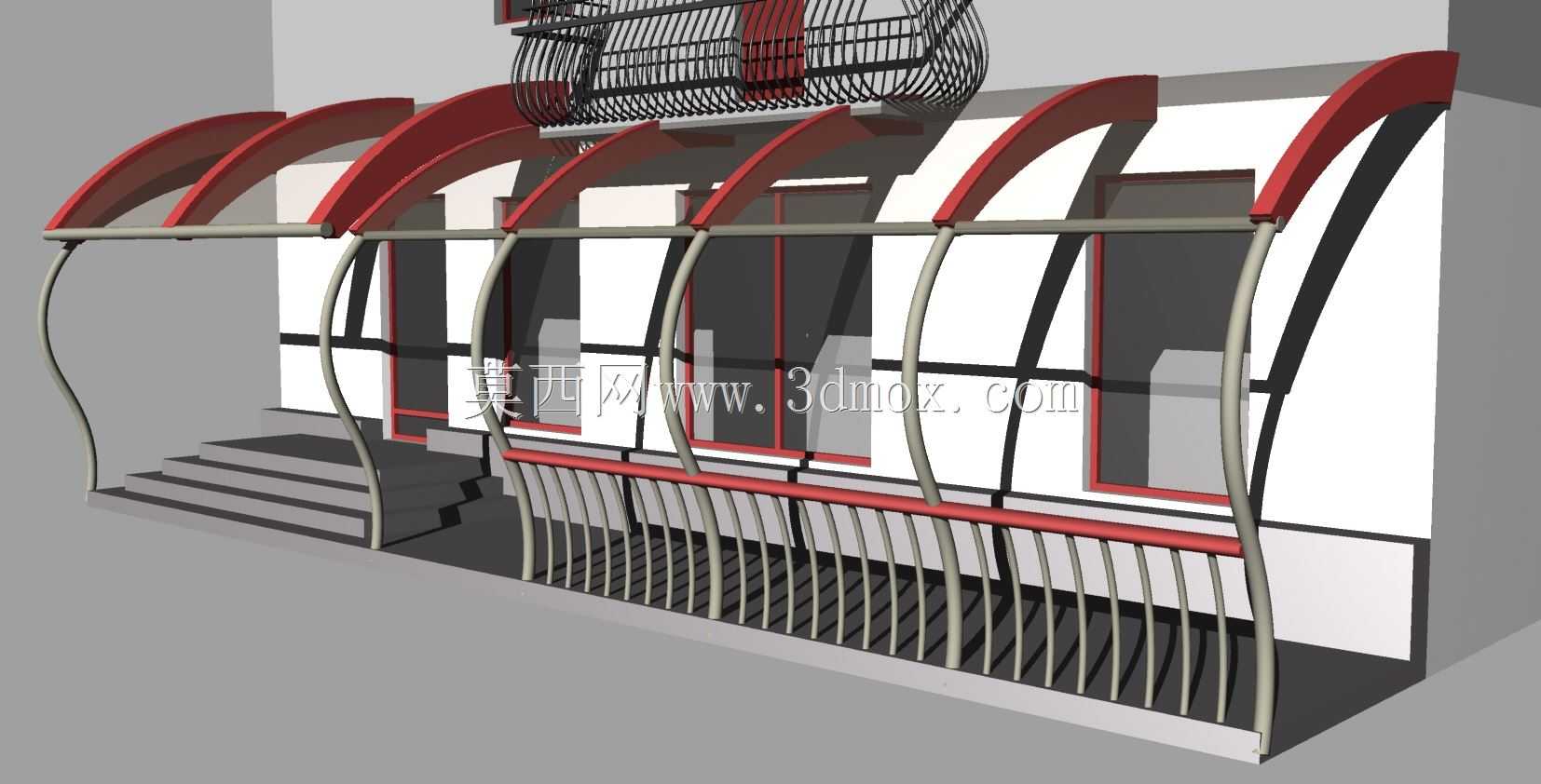

这类外遮阳构件常应用在低层沿街商铺、住宅一层入户区域、公共建筑出入口外侧，核心作用是遮挡正午直射强光进入室内，降低夏季窗体区域的热辐射量，同时可在小雨天气为进出人员提供临时避雨空间，避免雨水直接冲刷窗体密封胶条，延长门窗密封结构的使用寿命。从结构设计逻辑来看，整体采用弧形悬挑受力形式，主支撑骨架为弯制成型的金属管材，沿窗体横向等距排布，每根弧形骨架下端固定在建筑外墙下部的预埋安装点位，上端延伸至窗体上方的墙体固定座，形成稳定的悬挑受力体系，无需在地面设置支撑立柱，不会占用出入口的人行通行空间。骨架外侧的遮阳面板采用红棕色硬质板材，沿弧形骨架曲面贴合固定，板材边缘做收边处理，避免长期使用过程中出现边缘翘曲、渗水的问题；骨架下部设置横向扶手杆搭配竖向密排栏杆，一方面可强化整体骨架的横向连接刚度，减少悬挑端在强风天气下的形变量，另一方面可作为临窗防护结构，避免人员靠近时意外磕碰窗体，也能防止高空坠物直接砸向窗下区域。安装边界方面，这类构件的悬挑长度通常控制在1.2米至1.8米区间，适配常规民用建筑窗台高度0.9米、窗体高度1.5米的通用尺寸，弧形骨架的最高点距离窗体上沿预留100mm左右的安装间隙，避免窗体开启时与遮阳结构发生干涉；固定点位采用膨胀螺栓与墙体结构连接，每个固定点的抗拔力需满足当地基本风压下的荷载要求，沿海多台风区域需额外增加斜向支撑强化结构稳定性。建模过程中需重点还原弧形骨架的弯管曲率一致性，所有横向连接杆件与主骨架的连接节点需做同轴对齐处理，避免出现装配错位；遮阳面板的曲面需与骨架弧度完全匹配，保证装配后面板无局部凸起或间隙；下部防护栏杆的竖向杆件间距控制在110mm以内，符合民用建筑防护栏杆的安全间距要求，防止儿童头部卡入。实际选型应用时，需根据建筑外立面的整体风格调整遮阳面板的配色与骨架的表面处理工艺，金属骨架可采用喷塑或氟碳喷涂处理提升耐候性，遮阳面板可根据项目需求选择阳光板、彩钢板或耐力板等不同材质，兼顾透光率与抗冲击性能；安装前需核对墙体内部的管线排布，避免钻孔时破坏墙内的水电管线，所有固定点位需做密封胶封堵处理，防止雨水沿螺栓孔渗入墙体内部造成墙面返潮。
