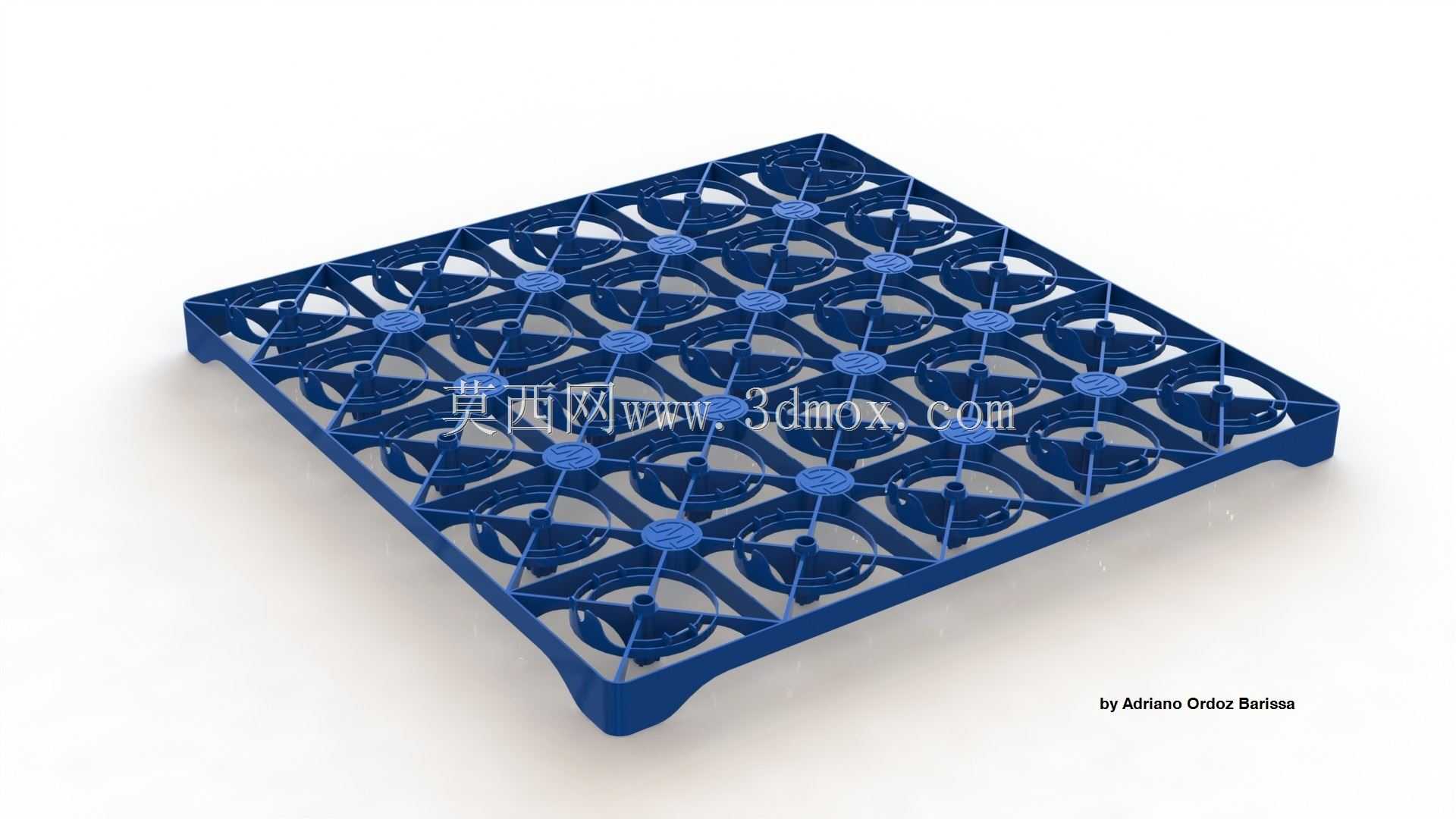

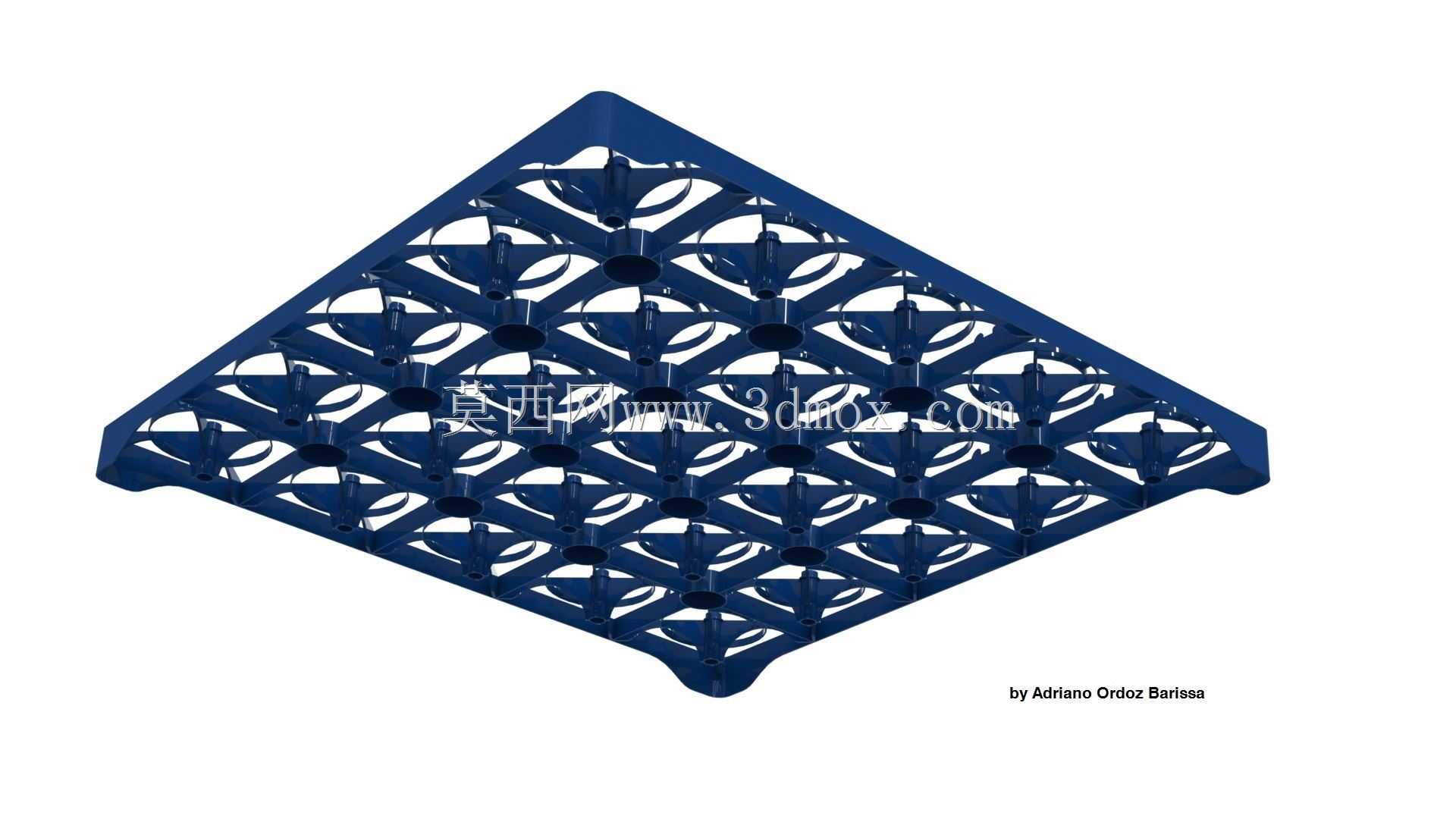

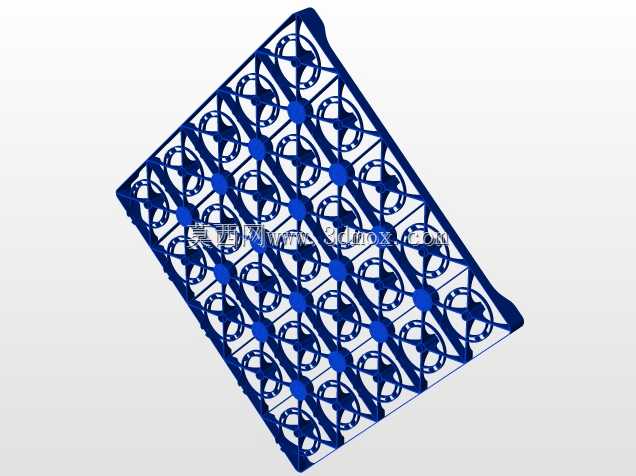

多单元组合式运输承载包装托盘结构

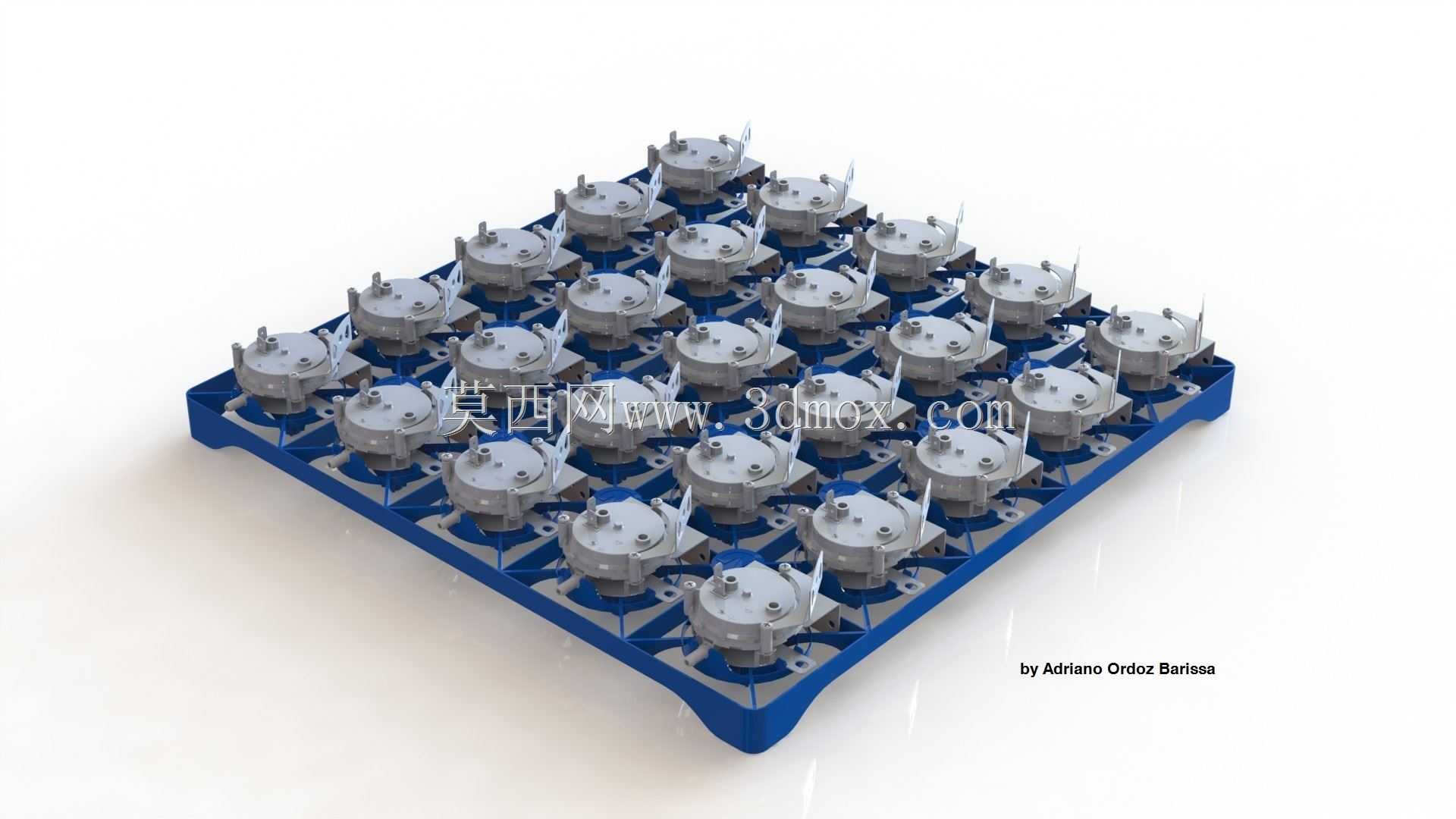

这套承载结构主要面向精密小型工业零部件的干线运输、厂间周转场景，解决零散小部件运输过程中磕碰、移位、包装冗余的问题，目前在小型阀类、精密气动元件、小型机电组件的出货包装环节有很高的适配性。日常使用中，单托盘可同时承载25件同规格小型部件，也可根据实际出货量灵活调整承载数量，不会因为少装部件就出现固定失效的问题。

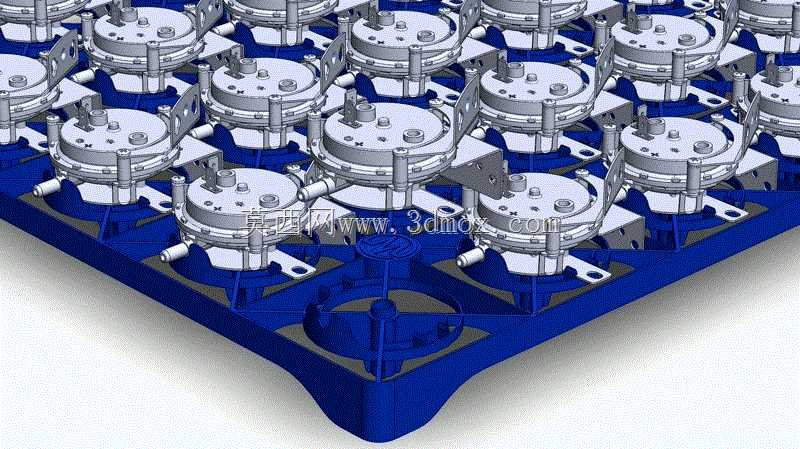

从功能设计上看，整套结构的核心逻辑是将每个待运输部件的定位、固定结构与托盘本体做集成设计，不需要额外搭配泡沫衬垫、缠绕膜等一次性包装耗材，部件装入对应定位位后，自带的压合固定结构会自动贴合部件的安装法兰、侧部接口位置，限制部件在运输过程中的六个自由度，哪怕遇到长途运输的颠簸、装卸过程中的小幅倾斜，部件也不会在托盘内出现窜动，避免部件表面涂层刮花、接口变形、精密配合面磕碰损伤的问题。单个包装单元的自重控制在276g左右，不会额外增加过多的运输负载，同时托盘本体采用加强筋交错的网格结构，在边角位置做了加厚防撞设计，堆码时上层托盘的载荷会通过边角的支撑柱直接传递到下层托盘的承载面，不会压到内部装载的部件，静态堆码可承受5层同规格满载托盘的总载荷，适配常规货运集装箱、厢式货车的堆码要求。

设计过程中，首先对目标装载部件的外形轮廓做了全尺寸测绘，提取了部件底部安装孔位、侧部突出接口、顶部调节结构的所有边界尺寸，每个定位槽的轮廓都和部件的外轮廓做了0.8mm的间隙配合，既方便部件快速装入取出，又不会预留过大的晃动空间。固定压片的位置特意避开了部件上的铭牌、调节旋钮、外接接口位置，压合面贴合的都是部件本身的刚性结构面，不会压损易损部位。托盘本体的底部做了标准的叉车槽适配结构，不管是手动液压叉车还是电动堆高车都能直接叉取转运，不需要额外搭配托盘底座。相邻的定位单元之间设置了连通的加强筋，既提升了整体结构强度，也减少了材料的用量，同时在托盘的侧边预留了捆扎槽，需要远距离运输时可以直接穿打包带做整体固定，不需要额外加装护角。

安装边界方面，整套托盘的外部长宽尺寸适配标准物流周转箱的内部尺寸，可以直接放入通用可循环周转箱内使用，也可以单独作为承载单元直接堆码。每个定位单元的深度根据部件的重心位置做了匹配，部件装入后重心低于托盘上表面12mm，进一步提升运输过程的稳定性。托盘上表面的所有棱角都做了R3的圆角处理，避免操作人员取放部件时被锐边划伤，也不会刮坏外层的包装防尘袋。对于不同规格的同系列部件，只需要更换对应定位槽的内嵌模块，不需要重新制作整个托盘，能大幅降低多品类小批量部件的包装适配成本，适配工业领域可循环包装的推广需求，减少一次性包装废弃物的产生。
