带塞子多工位注塑包装承载托盘结构

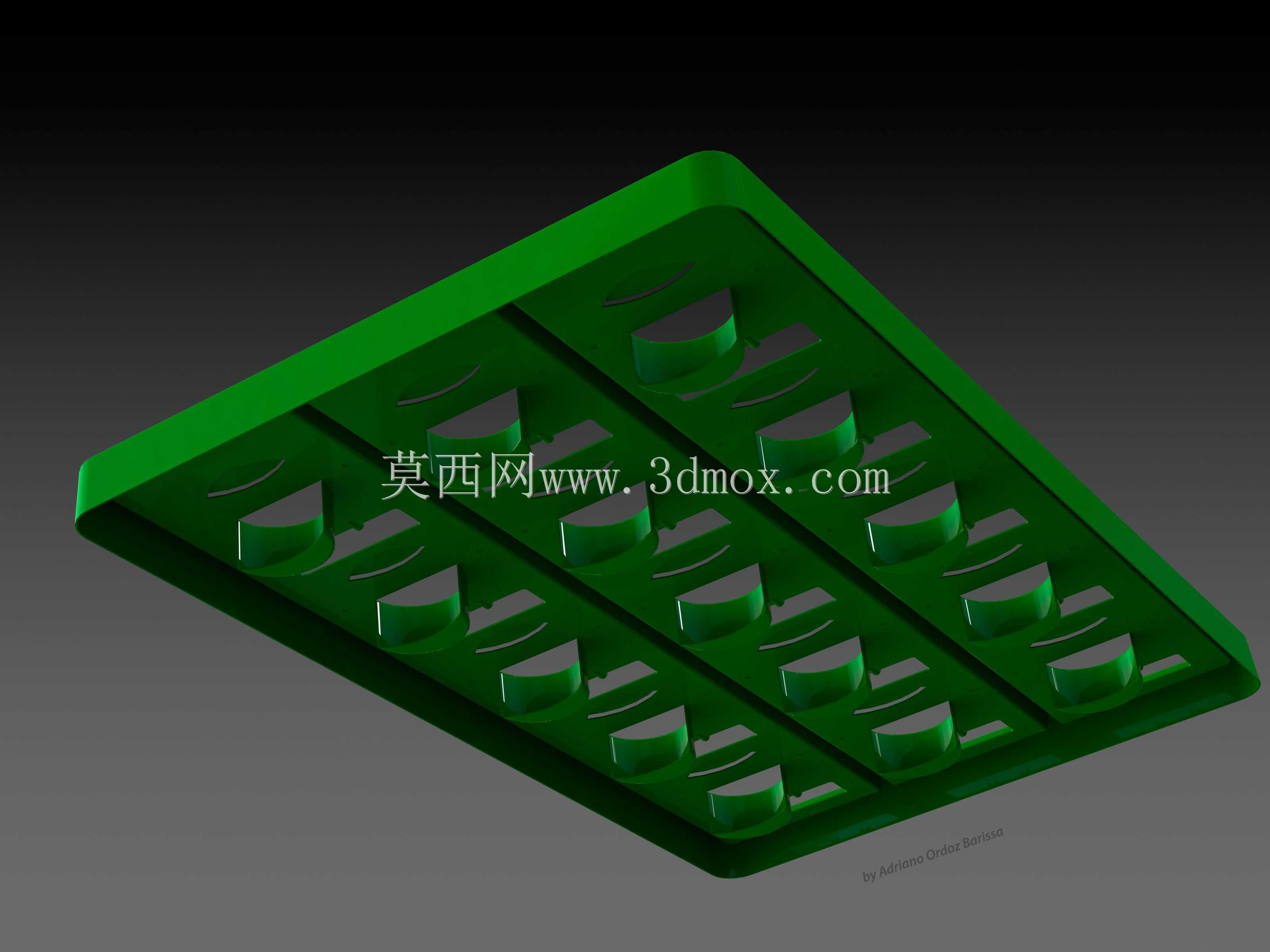

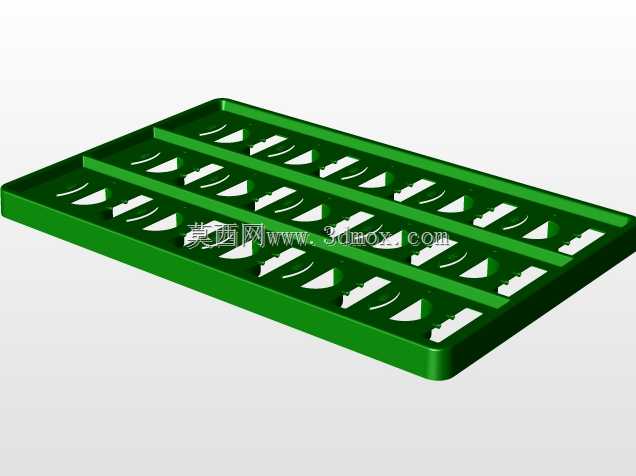

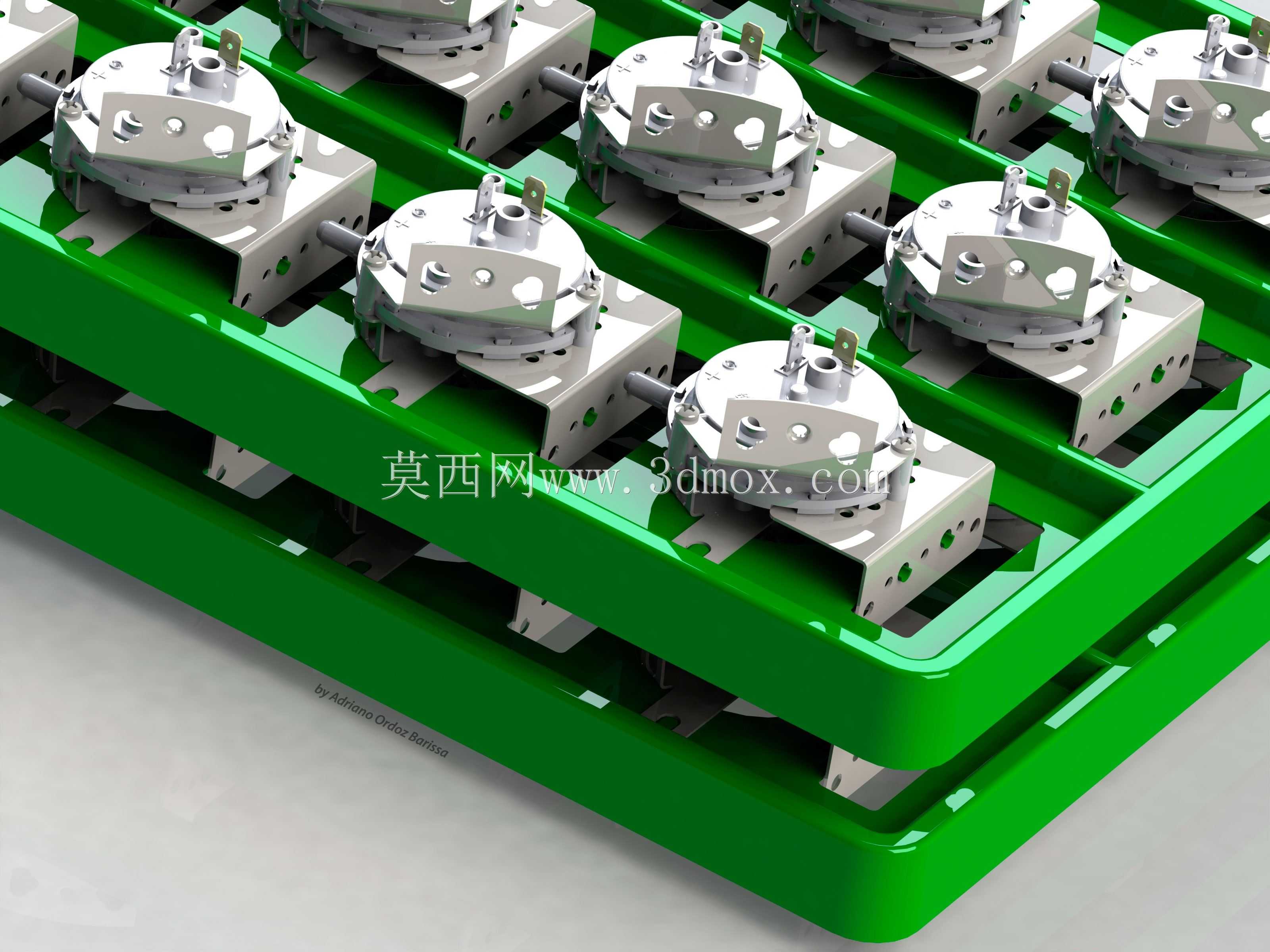

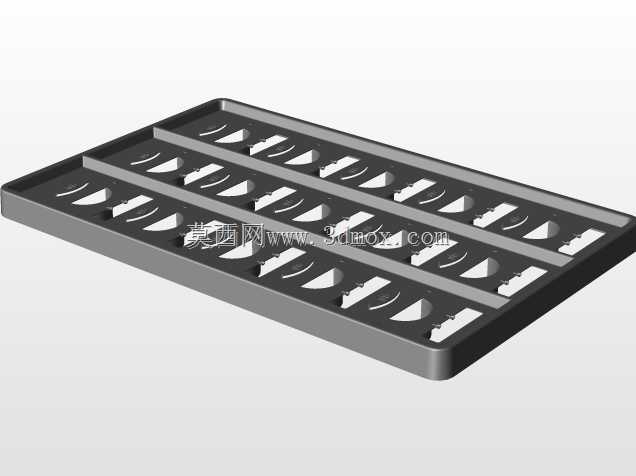

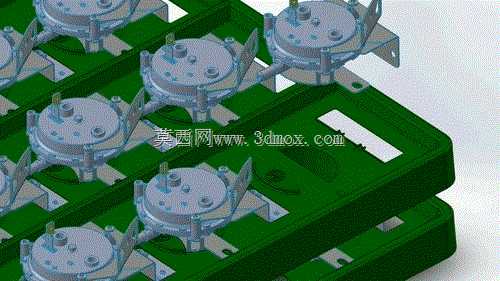

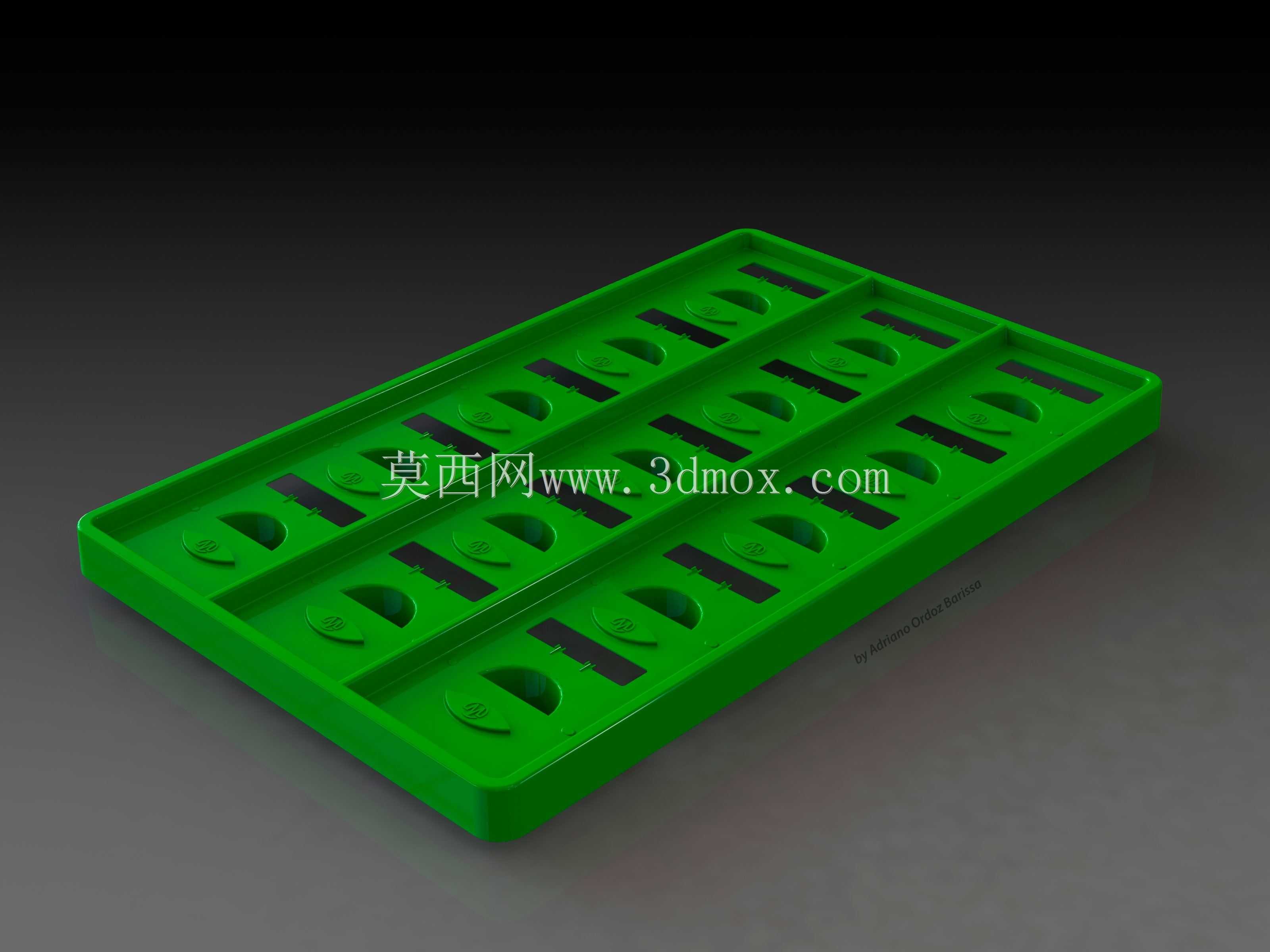

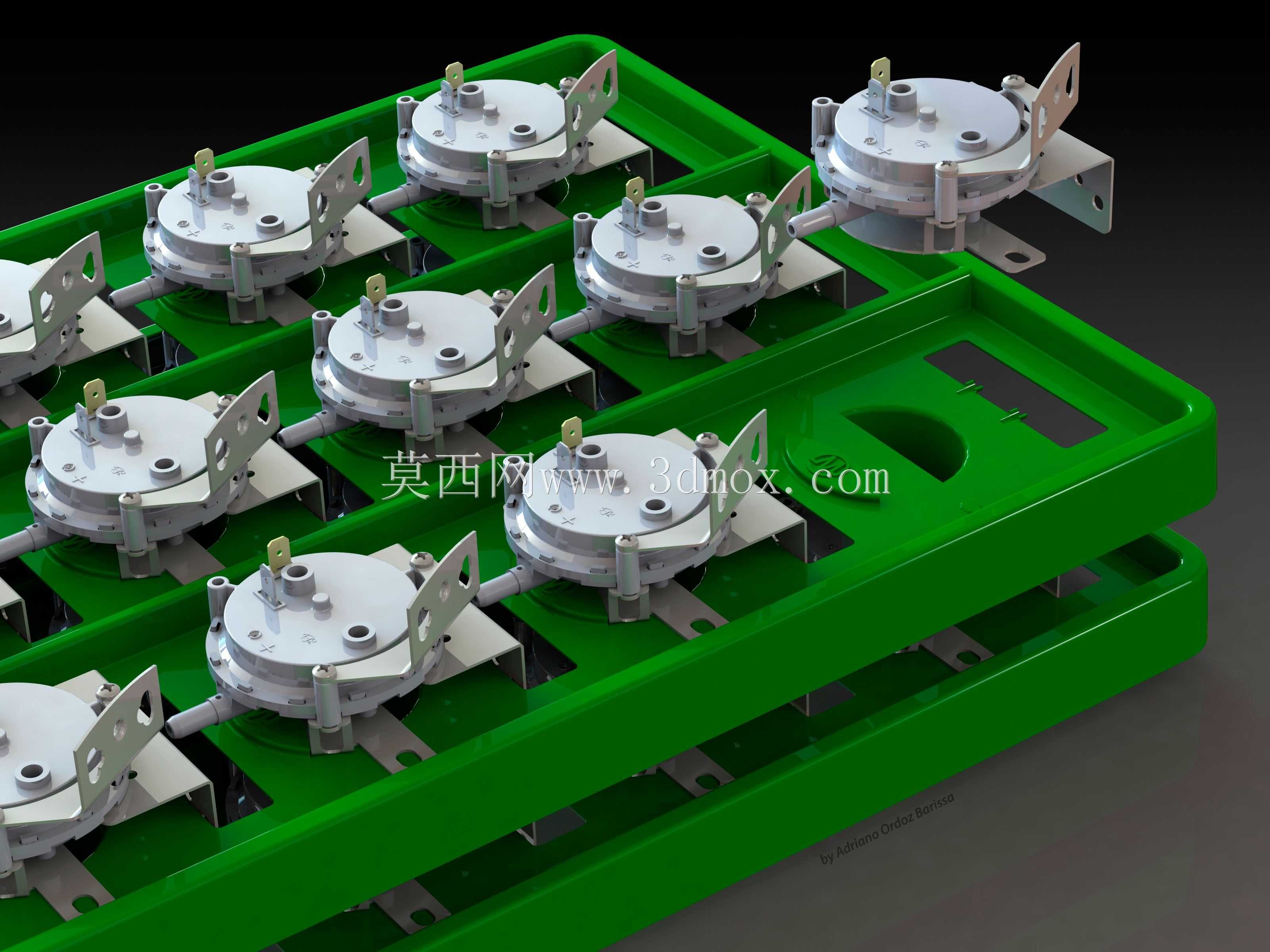

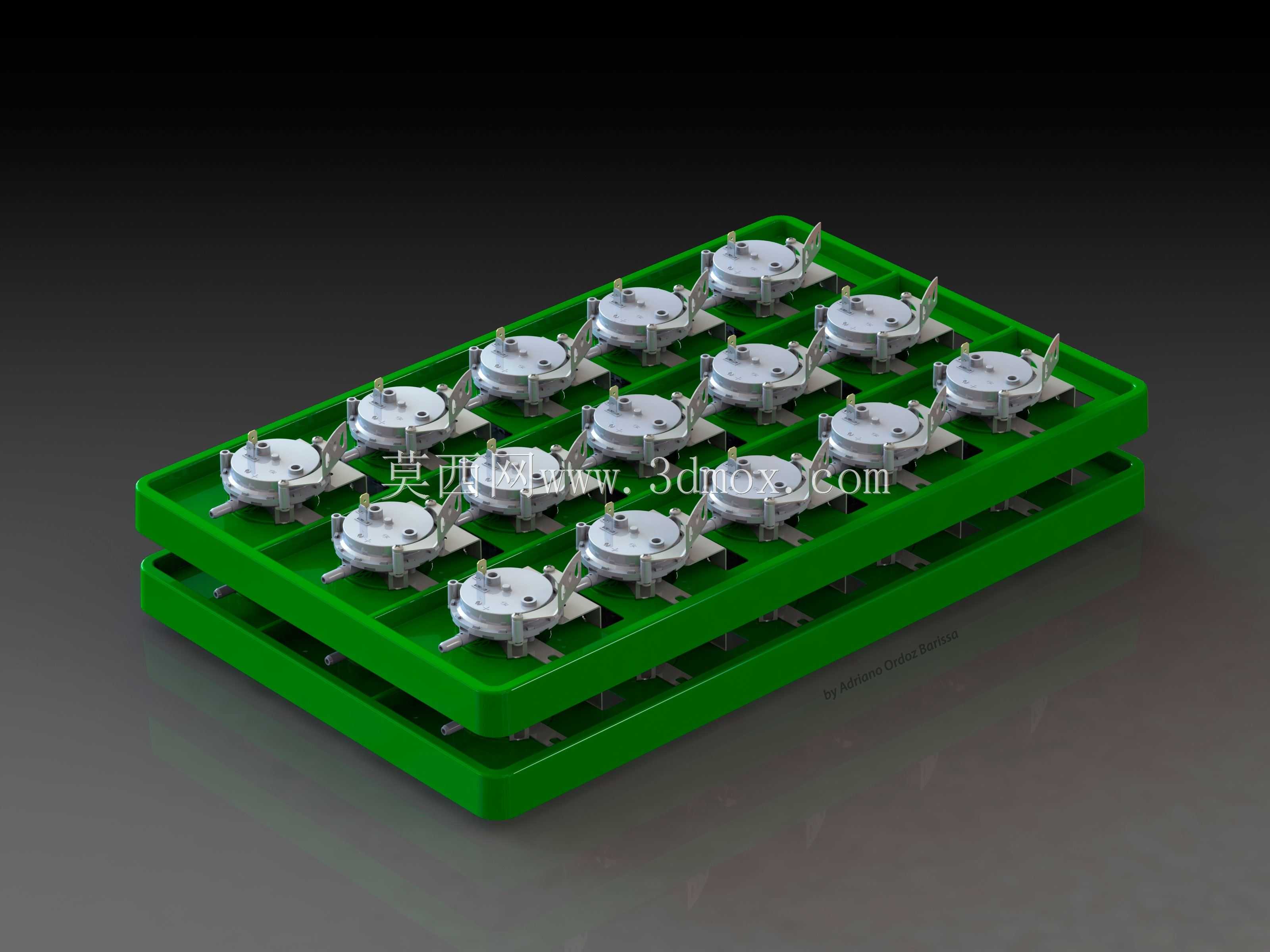

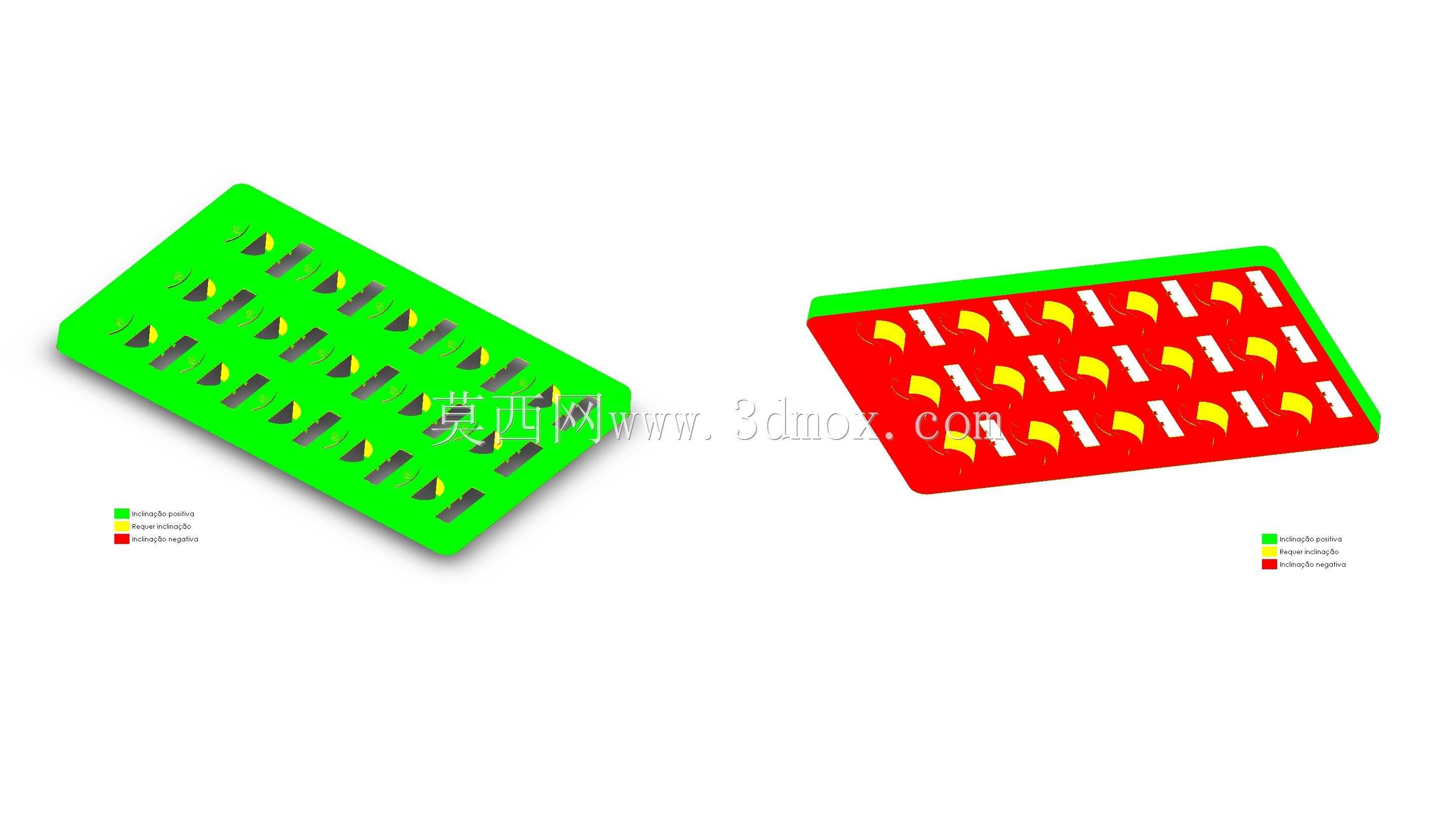

在中小尺寸精密注塑件的批量周转与包装环节，这类带配套塞子的承载托盘是产线后段与仓储物流衔接的核心工装载体，不少做小型流体控制元件、精密结构件的注塑车间，在产品脱模后完成飞边修剪、初检工序，就需要将工件逐一放入对应定位槽内，再配套塞子完成端口防护，避免周转过程中工件磕碰、进尘，或是端口受力变形。这套托盘的单盘额定容纳量为15件，排布时充分考虑了注塑成型的收缩率预留，每个定位槽的轮廓都和对应工件的外形基准面做了贴合设计，不会出现工件放取卡滞、或是运输途中窜动的问题。从结构设计逻辑来看，托盘整体采用薄壁加筋的布局，主体承载面厚度控制在满足堆垛强度的最小值，底部的网格状加强筋沿着工件排布的间隙分布，既不会干涉工件的放置深度，又能将托盘整体自重控制在184g，单盘满载后的总重量也适配人工取放的 ergonomic 阈值，一线作业人员长时间码放工件也不会产生过度的肢体疲劳。托盘的边角位置做了大圆弧过渡，没有尖锐的棱角，一方面是注塑成型时可以减少应力集中，降低托盘在低温仓储环境下脆裂的风险，另一方面也能避免周转过程中划伤作业人员、或是刮蹭外包装箱的内壁。配套的塞子和托盘做了同批次适配设计，塞子的插接深度刚好覆盖工件的外露端口，不会过深顶到工件内部的精密结构，也不会过浅导致运输途中脱落，塞子的取放位做了微小的凸缘，方便作业人员徒手插拔，不需要额外的辅助工具。在安装与使用边界上，托盘的外形尺寸适配常规的标准物流箱内廓，单箱可以完成多层堆叠，堆叠时上层托盘的底部定位凸台刚好卡入下层托盘的边缘定位槽内，堆垛高度达到6层时也不会出现侧滑偏移，适配仓储环节的标准货架层高，不需要额外定制周转容器。托盘的注塑成型工艺采用简单注射工艺即可完成，模具结构简单，没有复杂的抽芯结构，量产时的成型周期短，单件制造成本低，适合作为一次性或多次周转的包装载体使用，在满足包装防护需求的前提下，尽可能压缩了包装环节的成本占比。在实际产线应用中，这类托盘还可以直接对接自动化上下料工位，每个定位槽的位置公差控制在±0.1mm范围内，机械手的取料吸头可以精准对准工件的上表面基准位，不需要额外增加视觉定位环节就能完成自动取件，能直接融入现有自动化产线的后段包装流程，不需要对现有设备做大幅改造。托盘的材质选用常规的注塑级PP或PE材质即可，具备一定的韧性，在常规的-10℃到60℃的仓储运输环境下都能保持结构强度，不会因为环境温度变化出现变形脆裂，用完后也可以回收破碎重新注塑，符合包装环节的减量化、可回收的设计方向。在定位槽的细节设计上，每个槽位的底部都做了微小的透气孔，避免工件放入时槽内积气导致工件无法放到位，同时也能在清洗托盘时快速排出积水，不会因为槽内积水导致工件受潮生锈。托盘的边缘做了加厚的围边设计，在人工搬运时可以作为受力把手位，不需要额外在托盘上开孔做把手，避免开孔位置降低托盘的整体结构强度，同时围边的高度刚好高出工件顶部2mm，堆叠时上层托盘的重量完全由围边和加强筋承担，不会压到下方托盘内放置的工件，避免堆垛时工件受压变形。
