二十工位注塑件承载包装周转托架

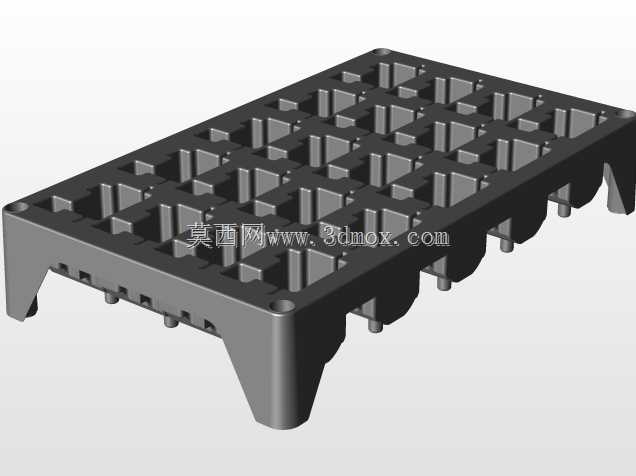

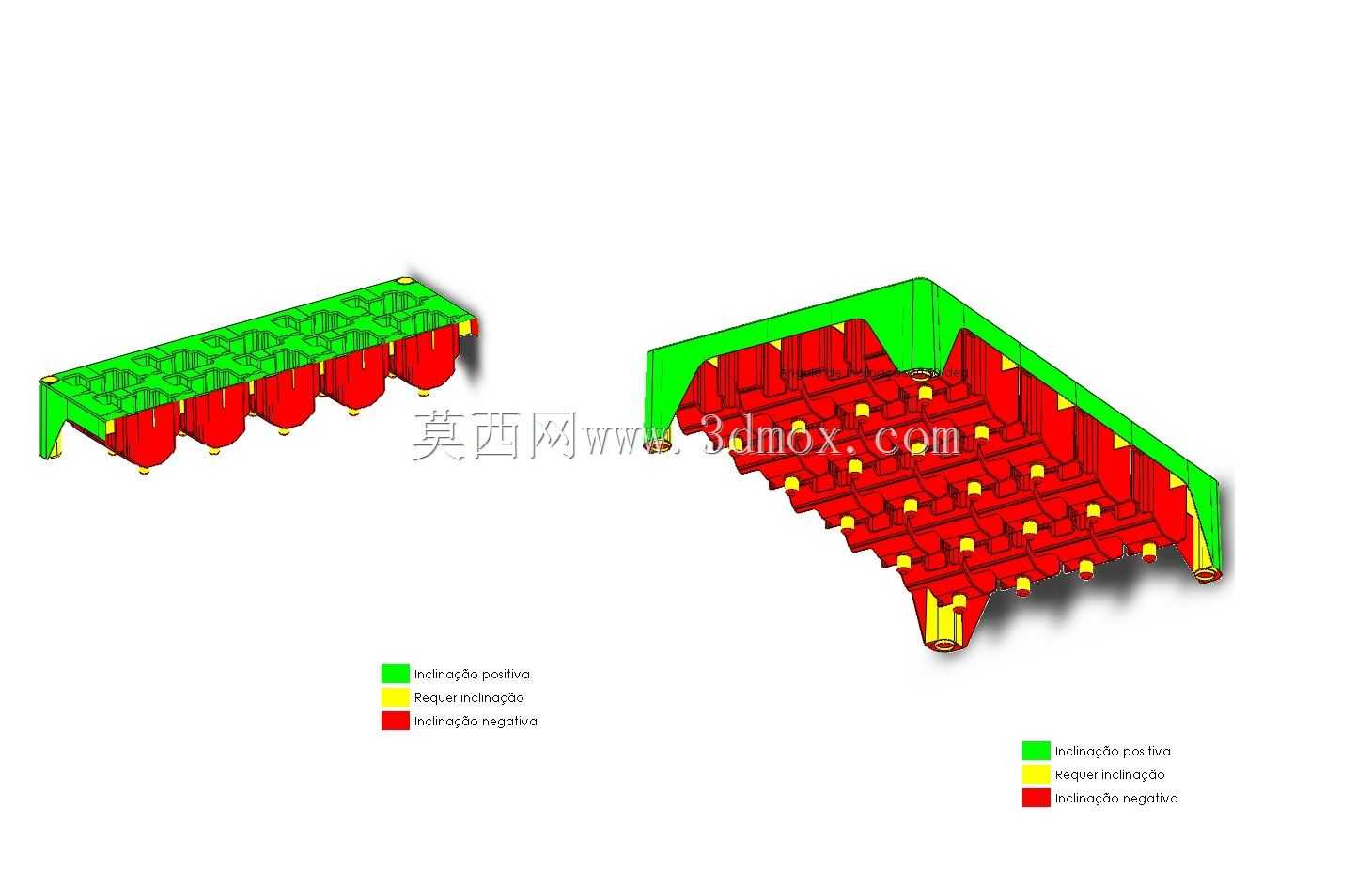

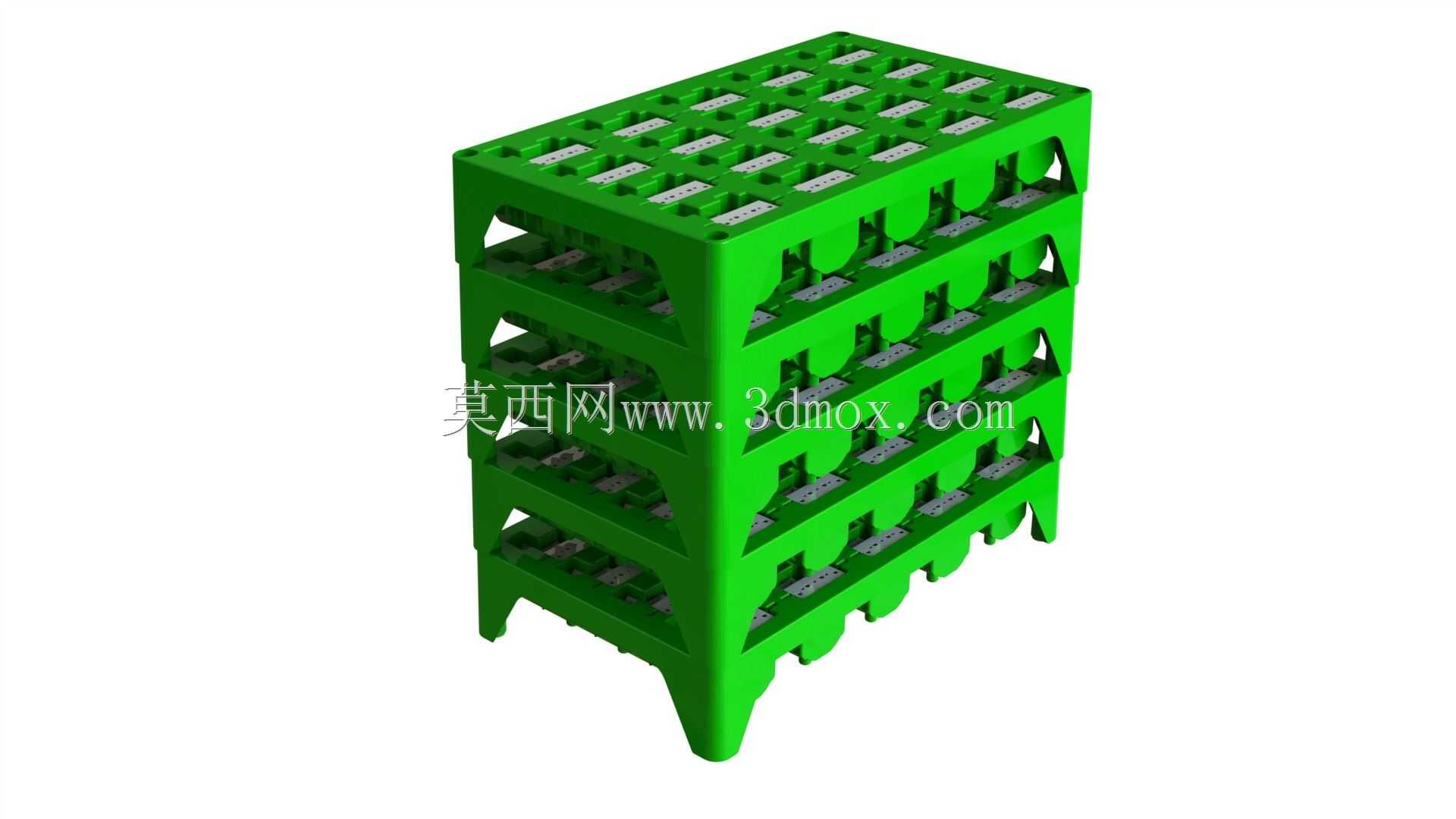

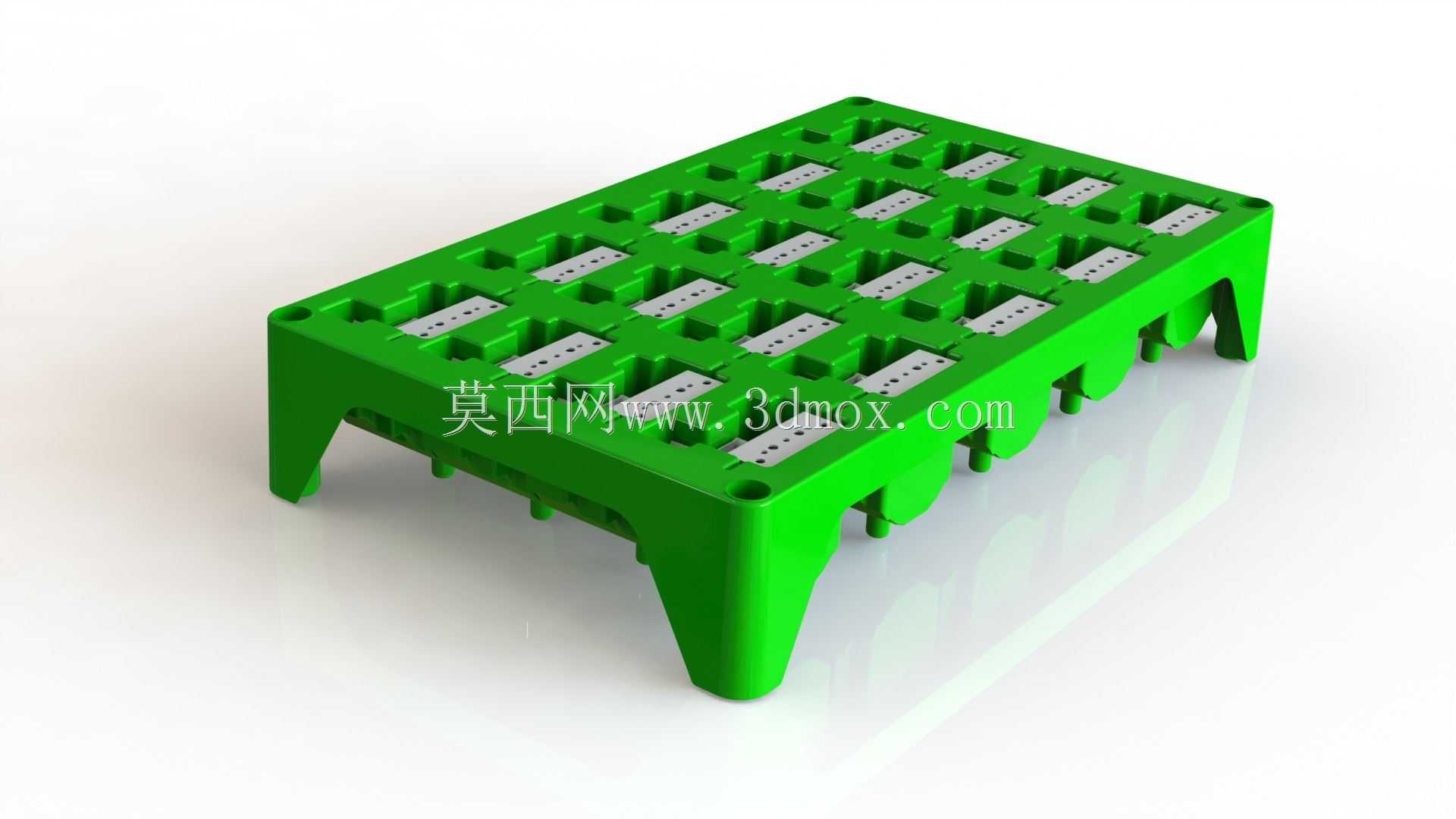

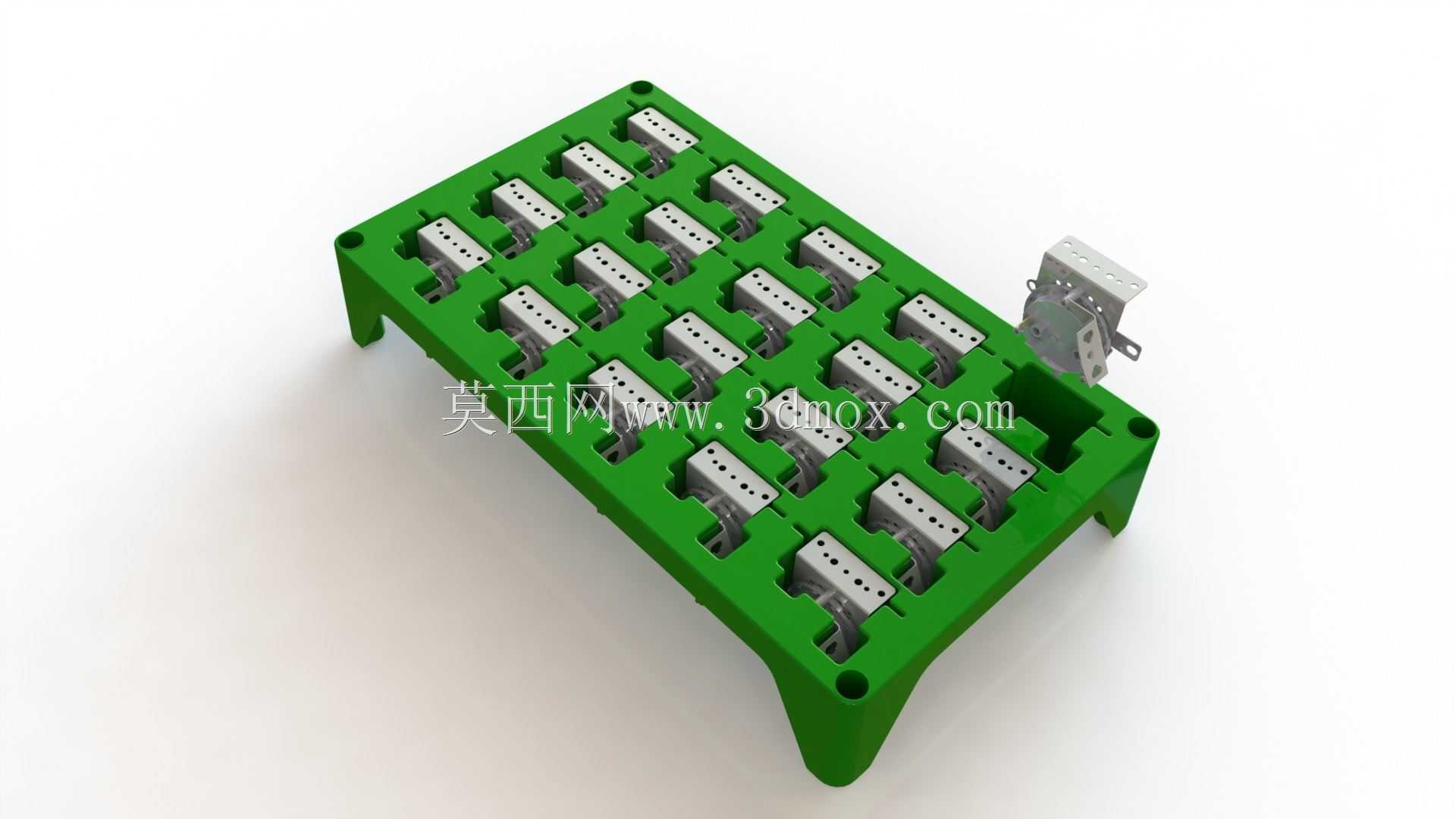

这款多工位承载托架，主要面向精密小五金冲压件、注塑接插件类零件的工序间周转、装箱包装环节设计，在电子接插件生产、低压电器配件加工的车间场景中，这类托架是衔接机加工工序与终检包装环节的常用工装，替代传统的泡棉分隔、纸盒散装模式，避免零件在周转过程中出现引脚变形、表面刮擦、混料错装的问题。从结构设计逻辑来看，托架主体采用一体化注塑成型的框架结构，四个角位延伸出带倾斜过渡的支撑脚，支撑脚的高度经过匹配测算，叠放时上层托架的支撑脚可以精准嵌入下层托架对应的定位沉孔中，叠层堆放时不会出现滑移偏斜，能充分利用仓储和转运的垂直空间，同时支撑脚的倾斜过渡设计避免了直角结构注塑时的缩痕问题，也能在人工搬取时提供足够的握持避让空间。托架的承载面均匀排布了20个独立的零件定位槽，每个定位槽的轮廓都和待承载零件的外形做了仿形匹配，槽位侧边设置了微小的避让缺口，方便操作人员取放零件时手指可以接触到零件侧壁，不需要借助镊子等辅助工具就能快速完成取放动作，单槽的定位间隙控制在0.15mm到0.2mm之间，既保证零件放入后不会在槽位内晃动磕碰，又不会因为间隙过小导致零件卡滞在槽内难以取出。主体框架的侧壁和槽位之间的连接区域，设计了纵横交错的加强筋结构，筋条的厚度从主体壁厚的1.2mm渐变到根部的1.8mm，避免筋条与主体连接位置出现应力集中，同时提升整个托架的抗弯折强度，在满载20个金属零件的状态下，托架中部的最大挠度控制在0.3mm以内，不会因为长期承重出现中部下凹变形的问题。在注塑工艺适配性上，整个托架的所有棱边都做了R0.5到R1的圆角过渡，没有尖锐的直角结构，一方面减少注塑过程中熔体填充时的流动阻力，避免出现缺胶、熔接痕的缺陷，另一方面也能消除使用过程中锐边划伤操作人员的安全隐患。托架的外形长宽尺寸匹配标准的EU周转箱内部尺寸，可以直接整盘放入标准周转箱内，不需要额外的固定结构，转运过程中托架不会在箱体内窜动，支撑脚的高度设计也预留了足够的零件顶部避让空间，叠放时上层托架的底面不会接触到下层托架内放置的零件顶部，避免零件受压变形。在实际生产应用中，这类托架可以适配从注塑机出料、引脚裁切、外观检测、终包装入库的全流程周转，操作人员在机台边将成型好的零件直接放入对应槽位，整盘托架流转到检测工位后可以直接在托架上完成外观检查和尺寸抽检，不需要反复倒换零件容器，减少了零件二次损伤的概率，终检完成后可以直接整盘套袋装箱，省去了逐件计数包装的工序，能有效提升包装环节的作业效率。槽位的排布采用等距矩阵布局，相邻槽位之间的间隔距离统一，既方便加工注塑模具时的型腔排布，也能让操作人员形成固定的取放动作记忆，降低放错槽位的概率，托架侧边还预留了一个小型的附件放置位，可以临时放置对应的批次标识卡或者小型检测工具，适配现场作业的实际需求。整个结构没有额外的装配零件，一体化成型的设计降低了托架本身的制造成本，同时塑料材质的自重较轻，人工搬取满载状态的托架时也不会有过大的负重，适合车间内短距离人工周转的使用场景，材料选用常用的抗冲击PP材质，具备一定的耐油、耐清洗剂腐蚀的能力，可以反复周转使用，替代一次性包装材料，长期使用下能有效降低包装环节的耗材成本。
