模块化拼接式多工位包装承载支架

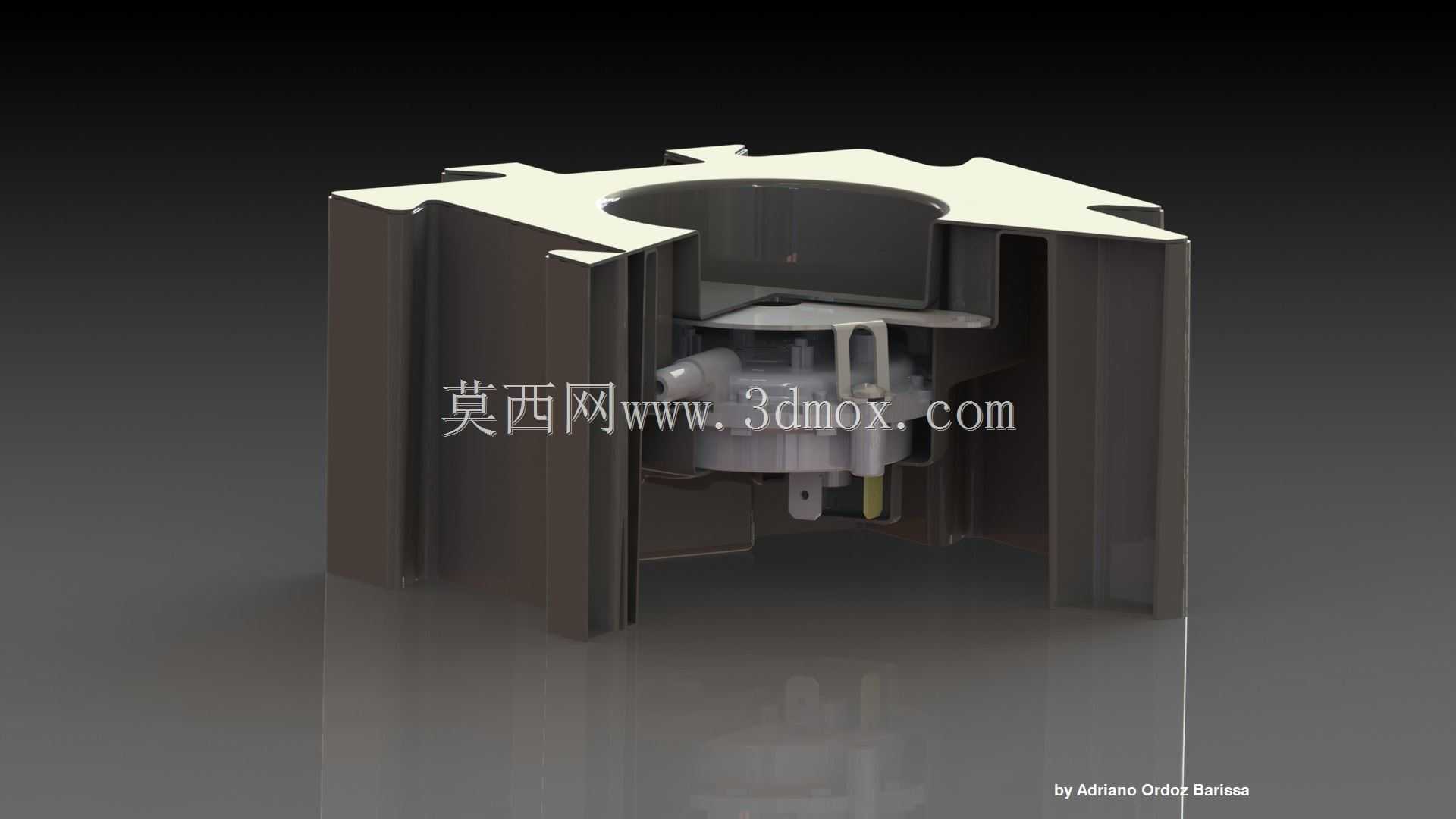

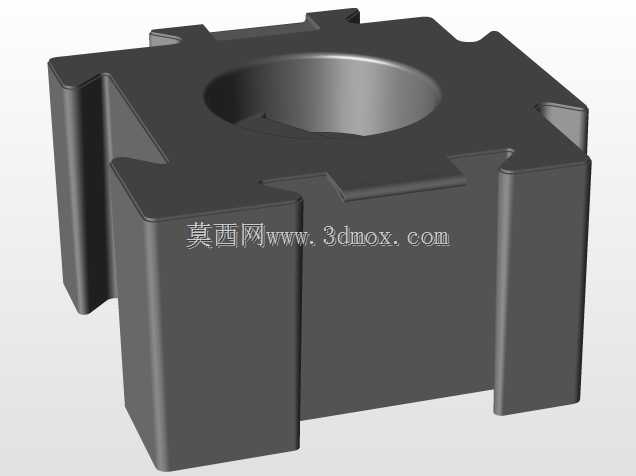

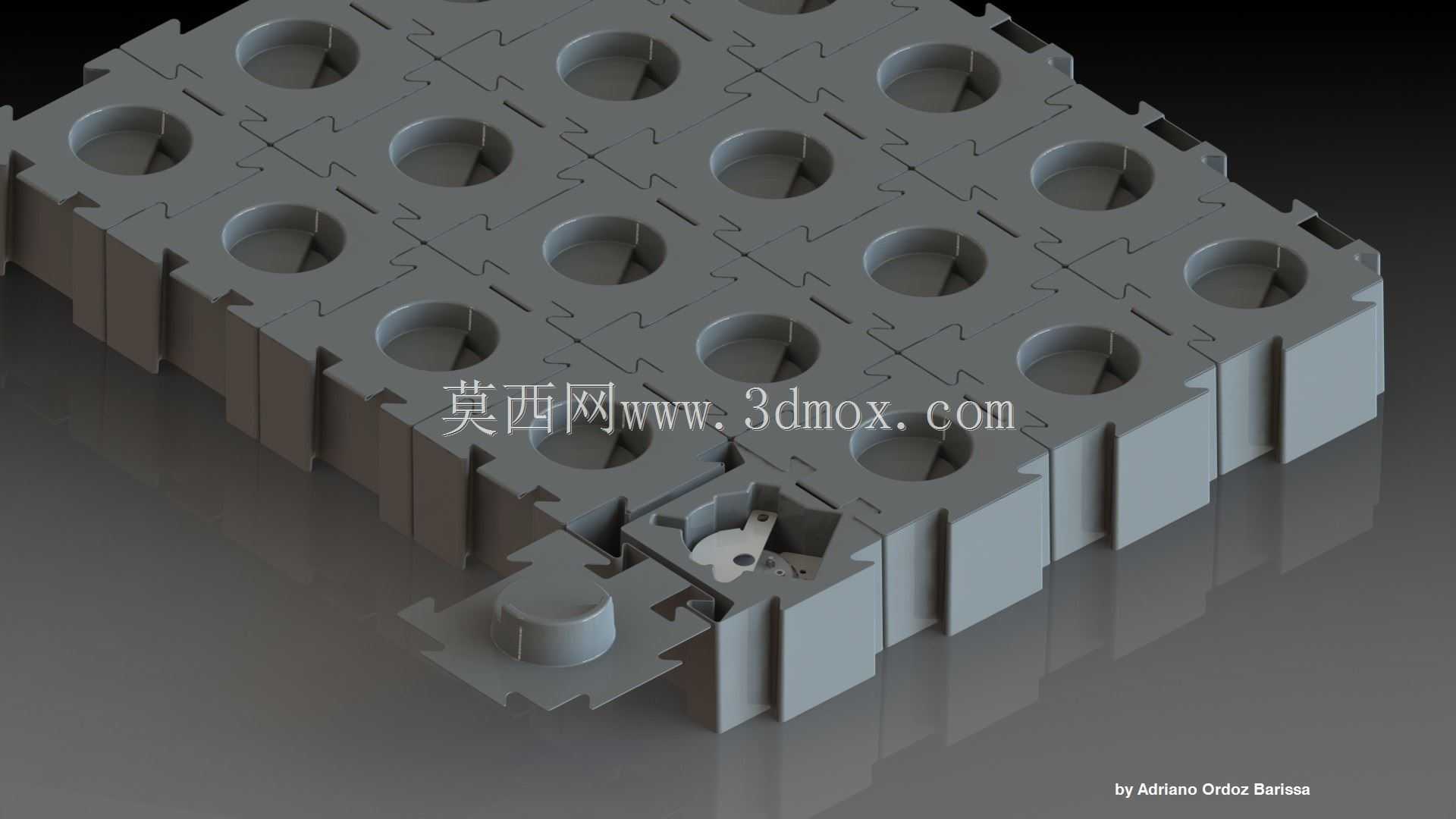

在精密零部件周转、成品出厂包装的实际生产场景里，这类模块化拼接的承载支架，主要解决小规格异形零件批量包装时的定位防护、灵活适配不同装箱数量的痛点。日常生产中，很多小型机加工件、注塑件、电子精密组件在流转时，若采用普通纸盒加缓冲填充物的包装方式，很容易在运输颠簸中出现相互磕碰、表面划伤，甚至精密配合面变形的问题，且填充物的使用不仅增加包装工序的操作时长，后续拆包时的废弃物处理也会额外增加成本。这款拼接式支架采用单元化的块体设计，单个基础块体设置有圆形定位沉孔，孔位深度根据常规小型零件的外伸尺寸做了适配，零件放入孔位后，侧壁可以完全包覆零件的易磕碰外轮廓，避免相邻零件在运输过程中发生位移碰撞。

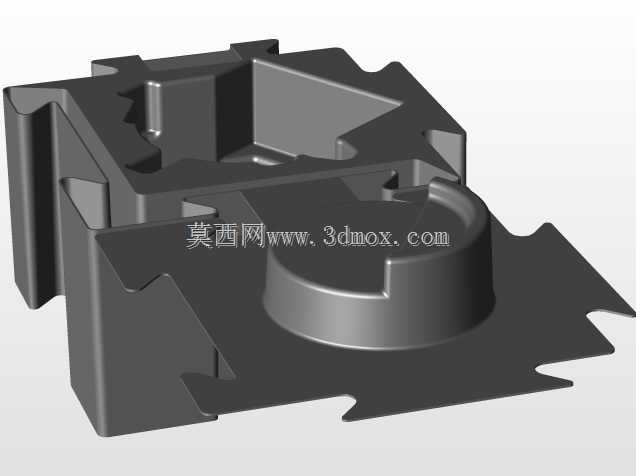

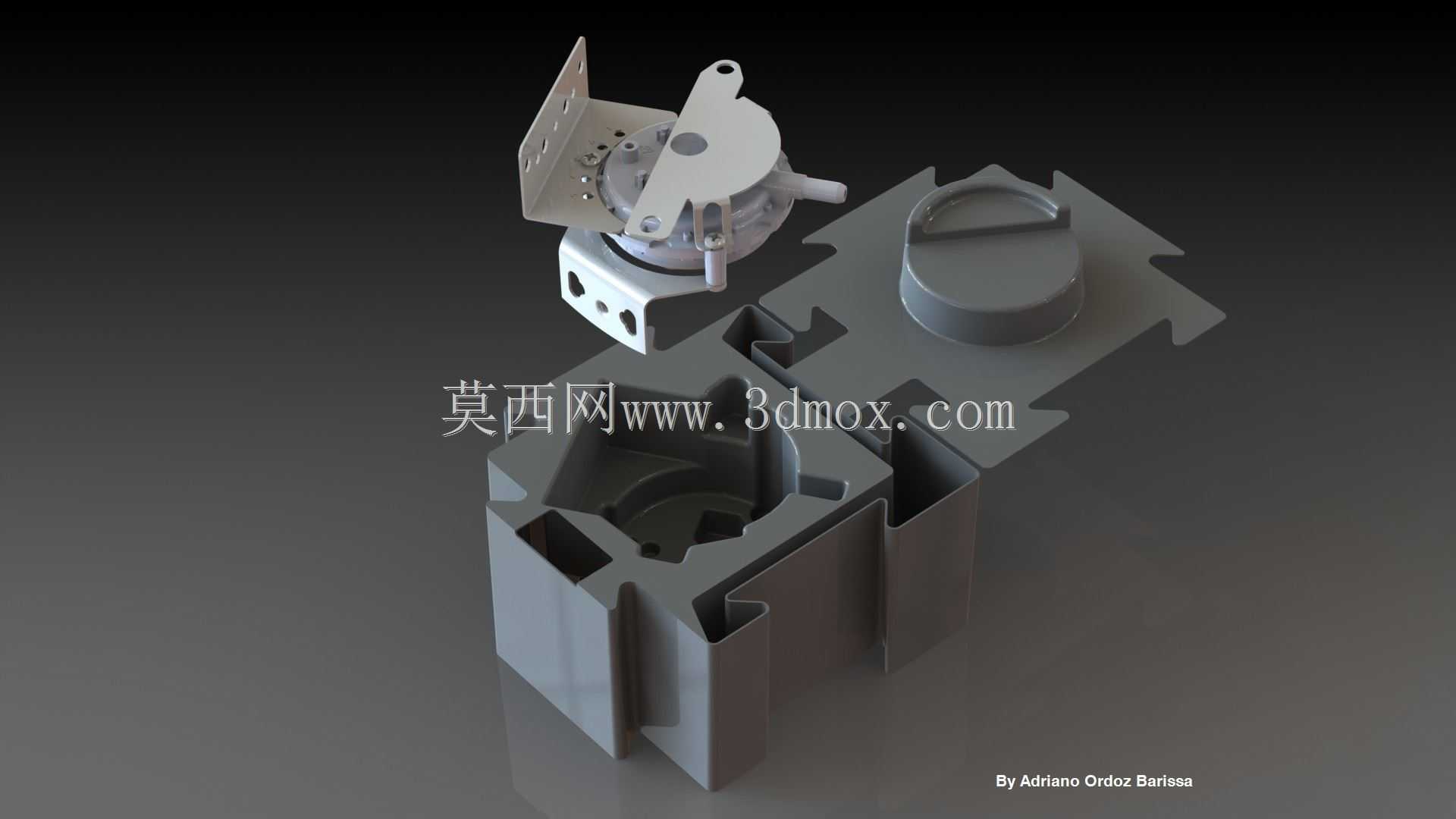

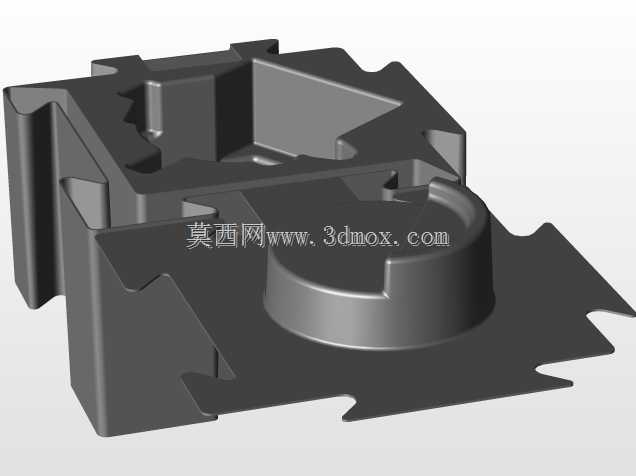

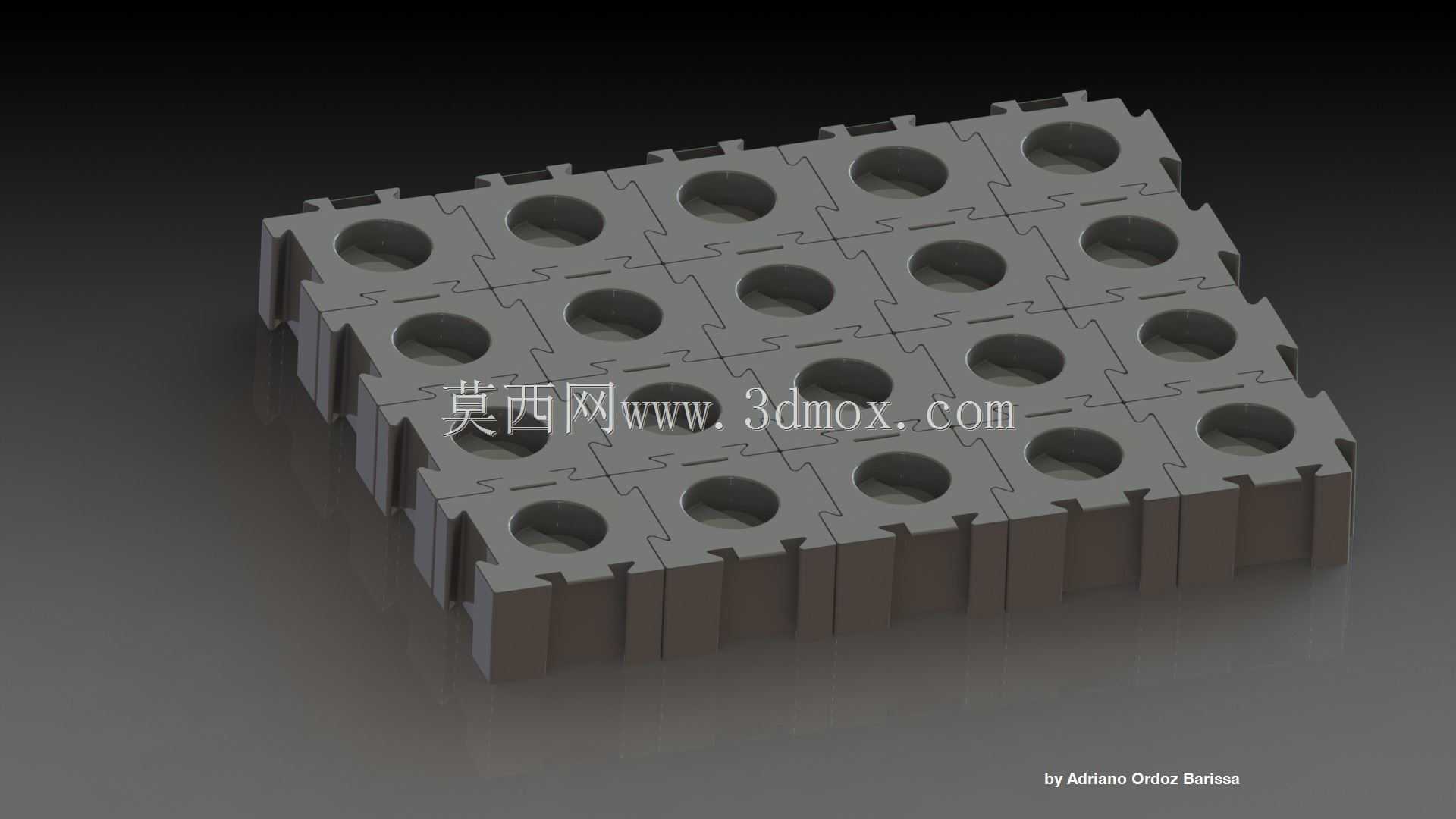

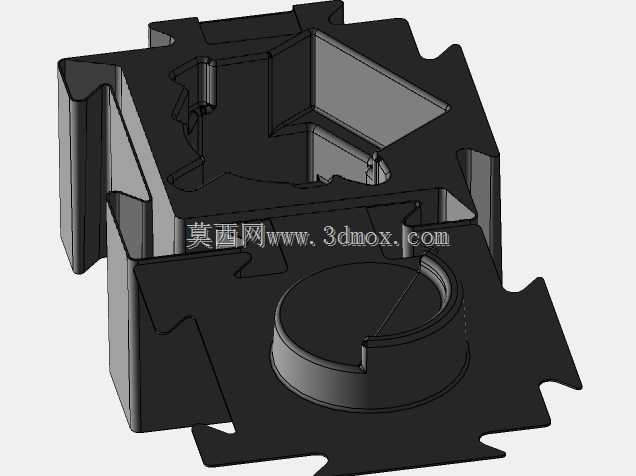

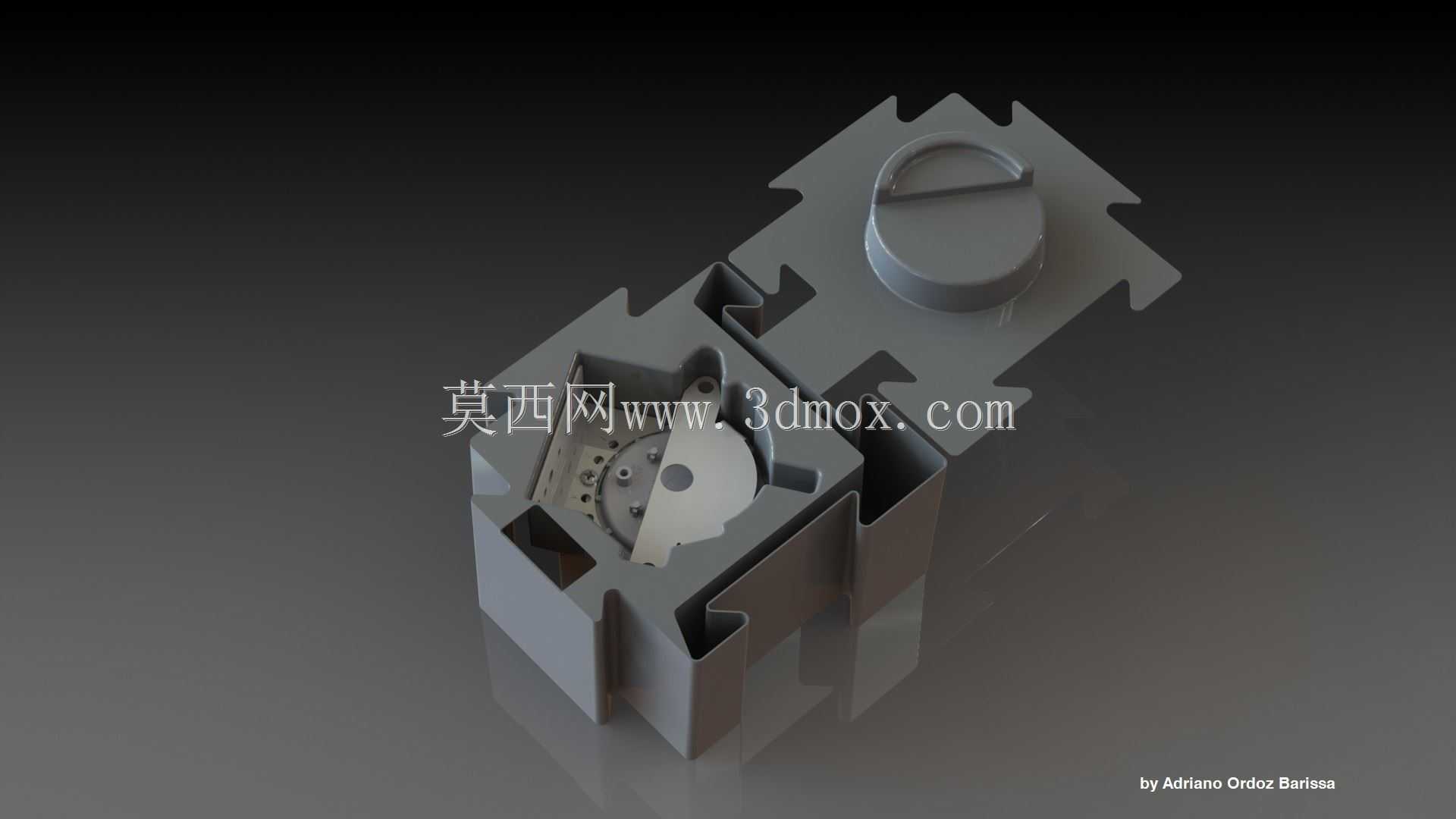

从设计逻辑上看，这款支架没有采用整体式的固定孔位布局，而是在每个单元块的侧边设计了互锁式的拼接卡扣结构，相邻块体通过侧边的凹凸卡扣可以直接卡合拼接，不需要额外的连接件或者粘接工序，操作人员可以根据实际需要包装的零件数量，灵活拼接成对应孔位数的整体支架，不管是小批量试样的4孔、6孔布局，还是批量出货的16孔、20孔甚至更多孔位的布局，都可以通过基础单元快速组合，不需要针对不同装箱数量单独开制不同规格的包装模具，大幅降低了包装载具的开模成本。配套的盖板结构和主体支架采用同材质一体注塑适配，盖板上对应每个孔位设置有定位凸台，当支架内装满零件后，盖板可以直接扣合在拼接完成的支架主体上，凸台嵌入孔位上端，对零件的轴向位置做限位，避免运输过程中零件从孔位中脱出，同时盖板和主体的配合面做了定位止口，扣合后不会出现横向错位，不需要额外的封箱带固定就可以实现整组包装的锁紧。

从结构细节来看，单个单元块的壁厚做了均匀化处理，整体壁厚控制在注塑工艺适配的合理区间，避免注塑成型时出现缩痕、翘曲等变形问题，保证拼接后整体平面度满足装箱要求。每个定位沉孔的底部做了微小的排气槽设计，当零件放入孔位时，孔内的空气可以顺着排气槽排出，不会因为内部气压顶起零件导致放置不到位。侧边的拼接卡扣采用了带导向斜角的设计，拼接时操作人员不需要精确对齐，稍微施加压力就可以让卡扣顺着斜角滑入锁合位置，降低现场操作的对位难度，卡扣的锁合深度做了冗余设计，即使多次反复拆装拼接，也不会出现卡扣磨损松脱的问题，空支架回收后可以拆分单个单元块堆叠存放，相比整体式包装载具，堆叠存放的空间占用率可以降低60%以上，大幅减少空载具仓储和返程运输的空间成本。

在实际使用场景中，这类支架不仅可以用于生产线下线零件的周转承载，也可以直接作为成品出货的内包装使用，外部套上常规的纸箱就可以满足长途运输的防护要求，相比传统的吸塑内托，这种拼接式结构的支架材质韧性更好，抗冲击能力更强，遇到跌落、挤压等异常情况时，单元块之间的拼接结构可以分散部分冲击力，避免孔位开裂导致零件散落。针对不同尺寸的零件，只需要调整基础单元块上定位孔的直径和深度，就可以快速衍生出适配不同规格零件的包装支架，基础块的外轮廓尺寸、拼接卡扣结构保持通用，不同规格的单元块也可以混合拼接，满足同一包装内放置多种不同规格零件的需求，比如成套组件包装时，可以将适配不同零件的单元块拼接在一起，一次完成整组零件的定位包装，不需要在箱内分隔不同的包装区域，进一步提升包装工序的操作效率。

从安装边界和适配性来看，拼接完成后的整体支架外轮廓尺寸可以根据常用的标准纸箱内尺寸做适配，比如常规的邮政小箱、工业周转箱的内尺寸都可以通过调整拼接单元的数量来匹配，不需要额外定制特殊尺寸的外箱，进一步降低包装环节的综合成本。支架主体和盖板采用同材质注塑成型，回收时可以直接破碎后重新注塑加工，不需要拆分不同材质的部件，符合包装材料循环利用的要求，相比一次性的缓冲包装材料，这类可重复使用的支架在批量周转场景下，单次使用的成本远低于一次性包装，且防护稳定性更有保障，不会出现缓冲材料移位导致的零件防护失效问题。
