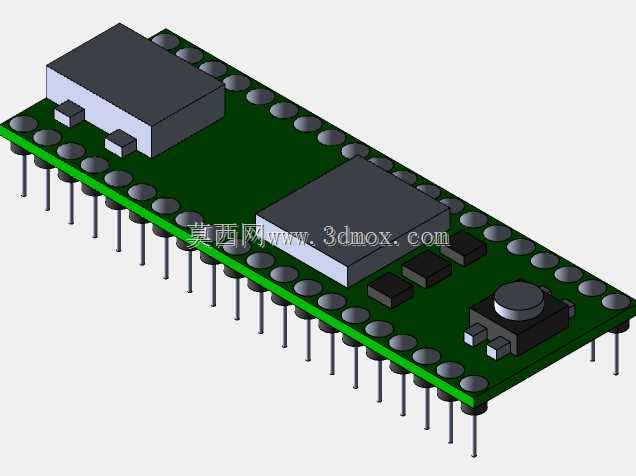

MINI-32型3.3V微控制器开发板结构

在嵌入式开发、小型智能设备原型验证、教学实验平台搭建这类场景里，这类紧凑型微控制器核心板是出镜率极高的基础部件，很多做小型传感节点、简易控制终端、便携数据采集装置的工程师，在结构设计阶段都需要匹配精准的板级三维模型，来完成安装位避让、外壳适配、接插件对位的校核工作。这个核心板采用双列直插排针的引出方式，所有引脚沿板体长边两侧等距排布，排针引脚长度统一，在结构装配时可以直接插装在配套的底座或者载板上，不需要额外做飞线转接，对于需要频繁更换核心板的实验场景来说，这种直插结构的拆装效率远高于贴片式核心板，同时引脚的机械强度也能满足日常反复插拔的使用需求，不会因为多次拆装出现焊盘脱落的问题。板上的元件布局遵循了紧凑排布的设计思路，主控芯片放置在板体中部偏下的核心区域，周边配套的阻容元件围绕芯片的电源引脚、信号引脚就近布置，尽可能缩短高频信号的走线长度，减少信号传输过程中的干扰；板体上部放置的是存储类或者电源管理类的辅助芯片，和主控区域留出了足够的安全间距，避免不同功能模块之间出现电磁串扰，同时也给后期手工焊接、元件更换留出了操作空间，不会因为元件过于密集导致烙铁头触碰周边器件造成短路。板体一角设置的轻触按键是复位功能按键，按键的高度略高于板上其他贴片元件，在装配到外壳内部时，不需要额外加长按键帽就能通过外壳上的预留孔位触发，按键周边的两个小型贴片元件是复位电路的配套阻容，紧贴按键引脚布置，让复位回路的走线尽可能短，避免外界干扰导致的误复位问题。从安装边界来看，整个板体的轮廓是规则矩形，四个角没有做异形切割，在设计安装固定位时，可以直接在板体四角预留的通孔位置安装铜柱或者螺丝，不需要额外做异形的固定结构适配；板上所有元件的最高高度没有超过排针引脚的顶端高度，也就是说当板体插装在载板上时，所有板载元件都不会和载板表面的元件发生干涉，这个设计细节在多层堆叠的嵌入式装置里非常实用，能够有效压缩整个装置的整体厚度，不需要为核心板预留过高的层间间距。在实际的设备开发流程里，这类核心板的三维模型主要用于两个阶段的设计校核：第一个阶段是整体结构的布局阶段，工程师可以把模型导入装配环境，确认核心板和周边的电池模块、传感模块、通讯模块之间的位置关系，核对排针引脚和载板焊盘的对位精度，避免出现安装错位导致的引脚弯折、虚接问题；第二个阶段是外壳设计阶段，通过模型可以精准核对板上接口、按键和外壳开孔的位置匹配度，同时确认外壳内壁和板上最高元件之间的安全间隙，避免外壳装配时挤压元件造成焊接点脱落或者元件损坏。另外，这个模型按照1:1的实际比例还原了板上所有元件的外形轮廓和位置关系，包括排针的直径、引脚间距、芯片的外形尺寸、按键的高度参数都和实物一致，在做结构干涉检查时能够得到非常贴近实际装配的结果，不需要后期拿到实物再反复调整结构尺寸，能够有效缩短原型开发的迭代周期。对于教学场景来说，这类精准的板级模型也可以用于电子装配实训的演示，让学员直观了解直插式核心板的元件布局、安装方式，理解板级结构设计里的间距控制、元件排布的基本逻辑，比单纯看二维原理图更容易建立空间层面的结构认知。在做小型便携设备的结构设计时，这类核心板的直插结构还有一个优势，就是后期维护更换的成本很低，一旦核心板出现故障，不需要拆解整个设备的焊接结构，直接拔下故障板替换新板就能完成维修，对于批量部署的小型传感节点来说，这种可快速替换的结构能够大幅降低后期的运维成本。设计这类板级三维模型的时候，需要特别注意排针引脚的位置公差还原，因为直插装配对引脚的位置精度要求很高，如果模型里的引脚间距和实物存在偏差，在做装配仿真时就无法发现实际安装时可能出现的对位问题，导致后期加工出来的载板或者外壳无法正常装配；另外板上不同元件的高度差也要精准还原，尤其是复位按键、排针这类和外部结构直接接触的部件，高度参数的准确性直接影响到外壳的按键手感、插装到位的行程判断。
