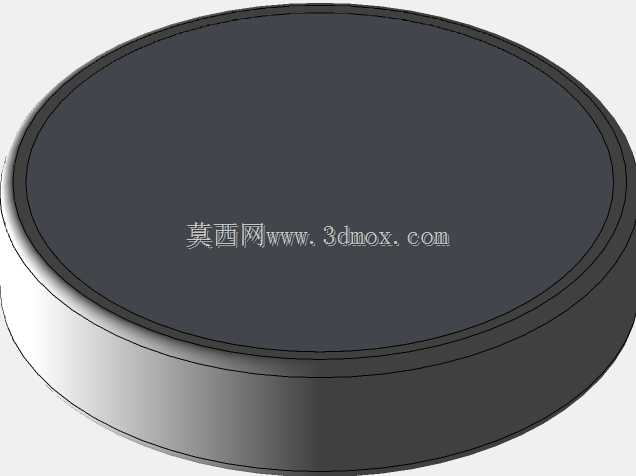

RJD2450规格扁平纽扣式储能供电元件

在便携式消费电子、低功耗工业传感节点、小型医疗穿戴设备的硬件结构设计环节，这类扁平圆形的储能供电元件，是决定设备整体厚度、续航表现与安装适配性的核心部件之一。做结构堆叠设计时，首先要考虑的就是这类元件的安装边界，它采用标准的圆形薄片状构型，整体轮廓规整，没有突出的引脚或异形结构，在PCB布局时可以直接预留圆形沉槽或者表面贴装位，不需要额外设计复杂的固定卡扣结构，仅靠周边的限位筋或者背面的导电胶贴就能完成固定，能最大程度压缩设备内部的垂直空间占用，对于追求极致轻薄的便携类产品来说，这种构型的空间利用率远高于方形柱状的传统电池。从实际使用场景来看，这类币形电池常被用于主板CMOS供电、低功耗蓝牙信标、智能穿戴设备的备用电源、工业无线传感器的主供电单元，这类场景的共性是放电电流小、供电周期长、对元件的体积厚度有严格限制，不需要大电流持续输出，更看重长期使用的电压稳定性与自放电控制水平。设计这类元件的三维模型时，首先要还原的是其上下端面的平行度公差，因为这类电池大多采用表面贴装或者弹片接触的导电方式，如果上下端面平行度偏差过大，会导致接触不良、供电中断的问题，建模时要严格控制圆柱面的同轴度，边缘的倒角尺寸也要和实际产品一致，避免装配时出现卡滞或者刮伤周边绝缘层的情况。很多新手工程师在做结构设计时，容易忽略这类电池的厚度公差，直接按标称值预留安装间隙，实际量产时因为不同批次电池的厚度波动，会出现装配后电池被挤压漏液，或者间隙过大导致弹片接触不到的问题，所以在建模时就要在安装位预留合理的浮动间隙，同时在接触弹片的设计上保留足够的弹性形变行程，适配电池的尺寸公差。另外要注意的是，这类电池的外圆柱面一般是负极接触面，上端面中心区域是正极接触面，建模时要把两个导电区域的边界清晰还原，方便后续做PCB布局和弹片设计时，准确对应导电接触的位置，避免出现正负极短路的风险。在做设备的跌落仿真时，这类圆形电池因为自身重量较轻，且外形没有尖锐棱角，对周边结构的冲击载荷相对较小，只要在安装位周边设计1mm左右的限位挡边，就能避免跌落时电池移位导致的电路故障。不同于大容量的动力锂电池，这类小体积币形电池的外壳采用金属冲压成型，表面硬度较高，建模时不需要额外考虑外壳的形变让位，只要按实际外形尺寸做出实体轮廓，就能满足结构干涉检查、装配模拟的需求。在做整机BOM匹配时，这类标准规格的电池通用性极强，只要外形尺寸一致，不同厂商的产品都可以直接替换，不需要修改结构设计，这也是这类圆形币形电池在低功耗电子设备中被广泛应用的重要原因。做三维建模的时候，还要注意还原电池表面的绝缘涂层边界，避免在做安规距离检查时，误将金属外壳的绝缘层算成导电距离，导致安规设计冗余过大，浪费设备内部的宝贵空间。很多工业级的传感设备会在户外环境下长期使用，这类电池的密封性能较好，建模时不需要额外设计防水密封结构包裹电池本体，只要在设备外壳的接缝处做好密封处理，就能满足户外使用的防护要求，进一步简化整体结构设计。
