三通式带法兰连接管路转接构件

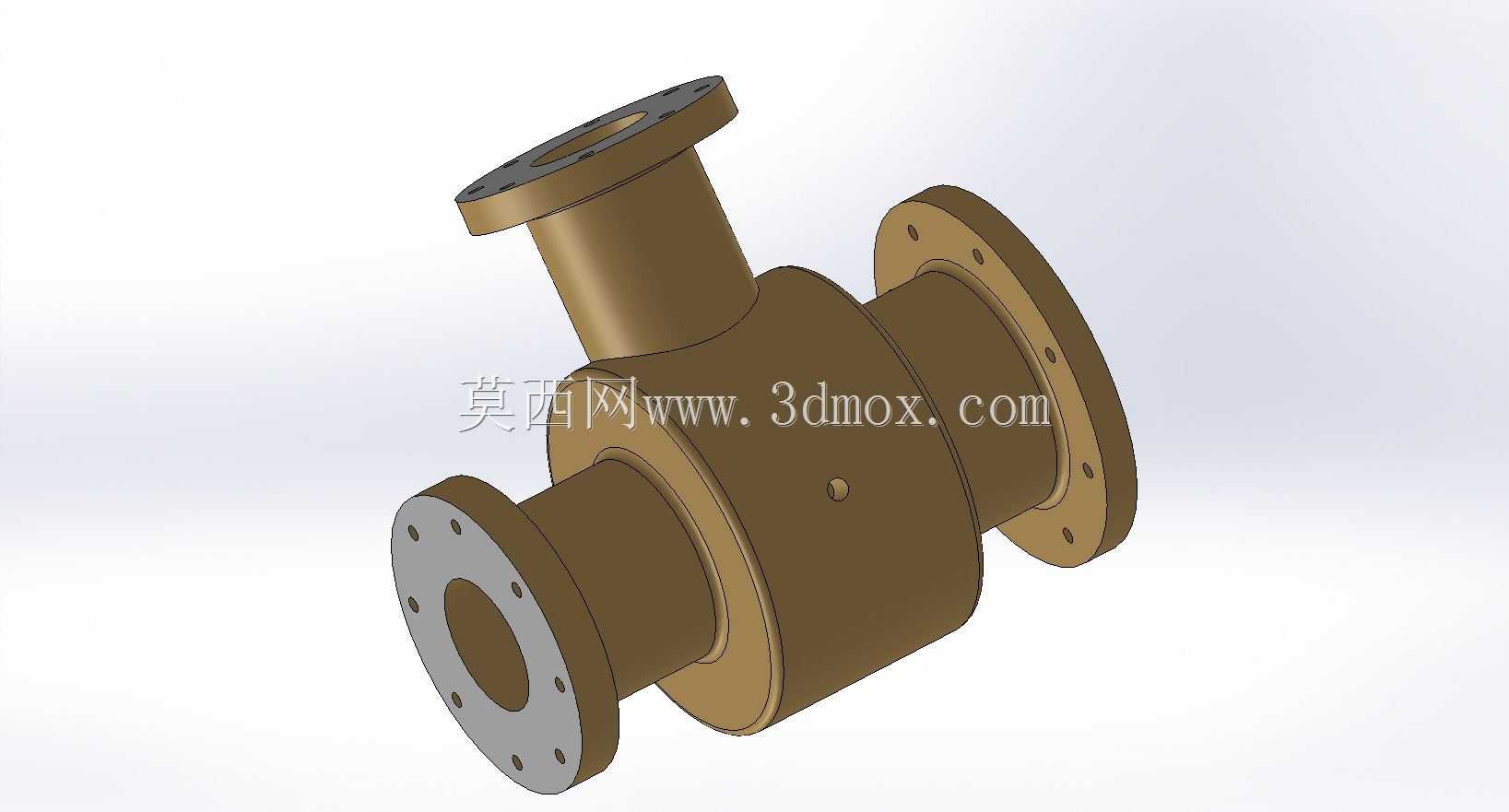

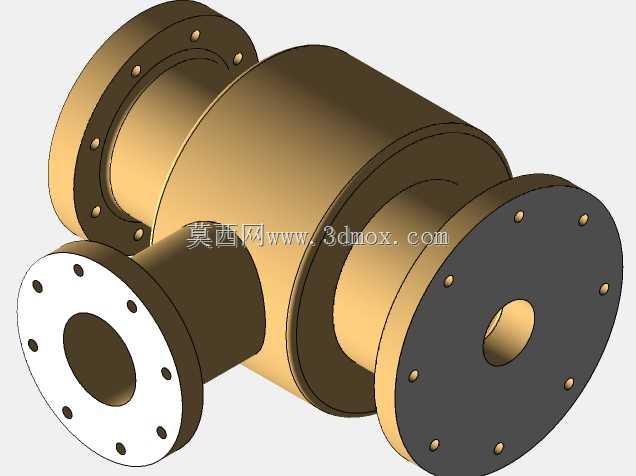

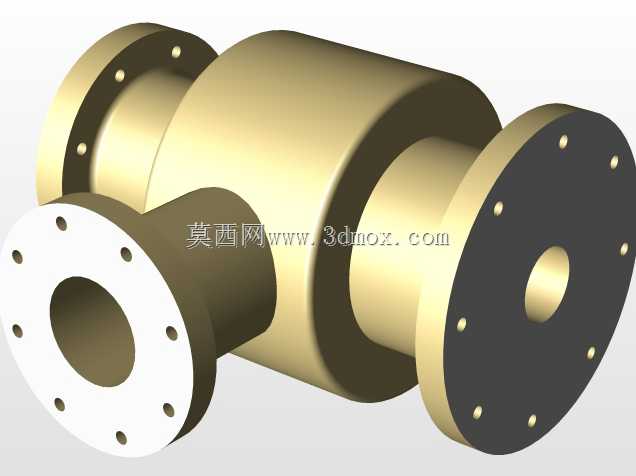

在化工流体输送、市政给排水、暖通空调循环、工业制程管路布设等场景中，管路变向、分流对接的需求十分常见，这类带法兰的三通式转接构件，正是解决多方向管路连通需求的核心基础部件。不同于焊接式管件的不可拆卸特性，法兰连接的结构形式让该构件在后期管路检修、支路增设、阀件更换时无需破坏原有管线，仅需松开对应法兰的紧固螺栓即可完成拆装作业，大幅降低现场运维的工作量与施工成本。从结构设计逻辑来看，该构件采用一体锻压成型的主体结构，三个连接端均设置标准凸面法兰，法兰端面均匀分布螺栓通孔，安装时配合对应压力等级的密封垫片，通过螺栓预紧力让垫片产生弹性形变填充法兰密封面的微观间隙，可满足不同压力工况下的密封要求，避免输送介质出现跑冒滴漏问题。主体流道采用圆弧过渡设计，没有直角弯折的突兀结构，能大幅降低流体在转接位置的局部阻力损失，减少输送过程中的能耗，同时避免介质中固体杂质在转角位置沉积造成管路堵塞，尤其适合输送含微小颗粒的工业流体、循环冷却水等介质。从安装边界来看，三个法兰端的连接尺寸均匹配对应公称通径的国标法兰标准，现场安装时无需额外加工适配接口，可直接与同规格的管道、阀件、泵体出口进行对接，法兰端的螺栓孔位置度经过严格校核，现场安装时不会出现孔位错位无法穿装螺栓的问题。构件主体的壁厚经过强度校核，可承受对应公称压力下的管路载荷，包括介质内压、管路热胀冷缩产生的轴向推力、设备运行传递的振动载荷，长期使用不会出现主体变形、焊缝开裂等问题。在实际工程选型时，可根据管路的输送介质特性、工作压力、工作温度匹配对应的构件材质，常规给排水场景可选用铸铁材质，腐蚀性流体输送场景可选用不锈钢或衬塑材质，高温蒸汽管路可选用铸钢材质，适配不同工况的使用需求。不同于螺纹连接的小通径管件，该类法兰连接构件更适用于中大通径的管路系统，在工业厂区的工艺管网、换热站的循环管路、污水处理厂的输送管线中都有大量应用，安装时需注意法兰密封面的清洁，不能有焊渣、毛刺等杂物附着，否则会影响密封效果，螺栓紧固时需采用对角分次拧紧的方式，避免法兰受力不均导致密封失效。该构件的三个接口可根据管路布设需求分别对接不同方向的管线，既可以实现单路输入双路输出的分流功能，也可以实现双路输入单路输出的汇流功能，在管路改造项目中，可利用该构件快速完成支路的接驳，无需对原有长距离管线进行大规模切割改动，缩短施工周期。从结构细节来看，法兰背面与主体衔接的位置设置了加强过渡圆角，可降低该位置的应力集中系数，避免管路受外力冲击时在法兰根部出现断裂问题，主体外表面的机加工精度控制在合理范围内，既不会因为过度加工增加生产成本，也不会因为粗糙度过高导致防腐涂层附着不牢，在户外使用时可有效抵御环境腐蚀，延长构件的整体使用寿命。
