可实现旋转往复转换的曲柄滑块传动结构

项目分类:3D模型 发布时间:2021-10-12 ID:316013
  • 可实现旋转往复转换的曲柄滑块传动结构
  • 可实现旋转往复转换的曲柄滑块传动结构
  • 可实现旋转往复转换的曲柄滑块传动结构
  • 可实现旋转往复转换的曲柄滑块传动结构
  • 可实现旋转往复转换的曲柄滑块传动结构
  • 可实现旋转往复转换的曲柄滑块传动结构
  • 可实现旋转往复转换的曲柄滑块传动结构
  • 可实现旋转往复转换的曲柄滑块传动结构
  • 可实现旋转往复转换的曲柄滑块传动结构

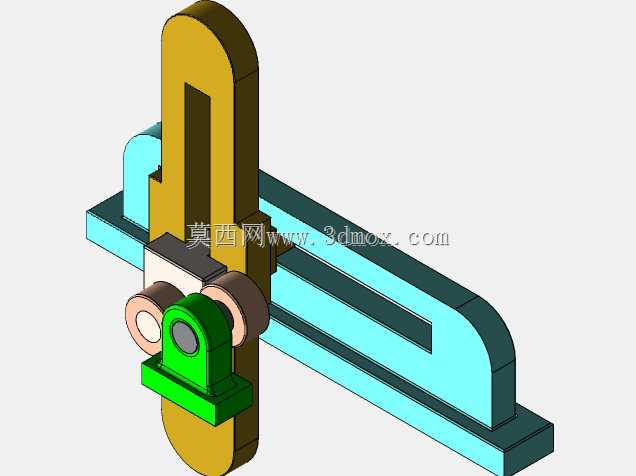

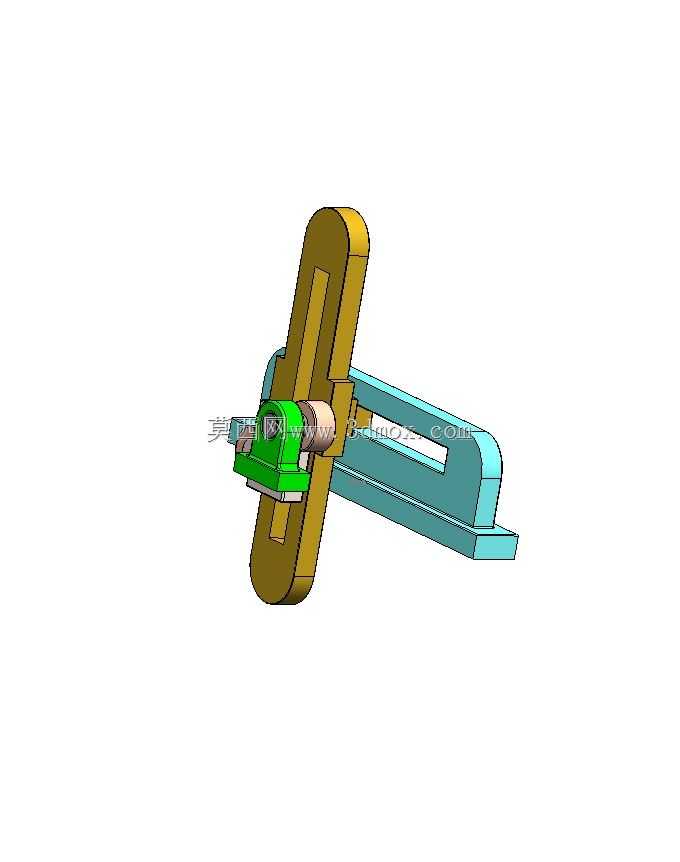

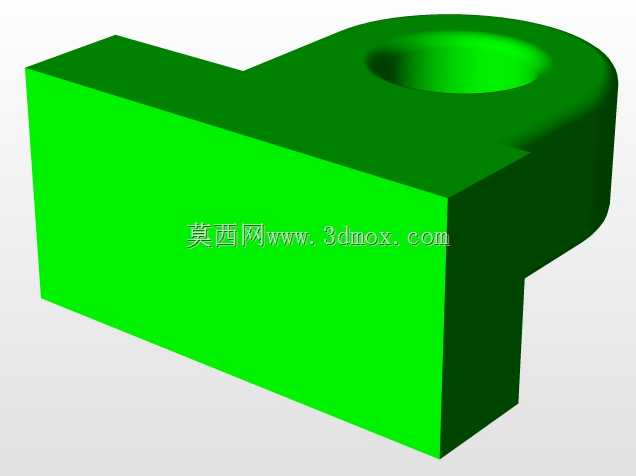

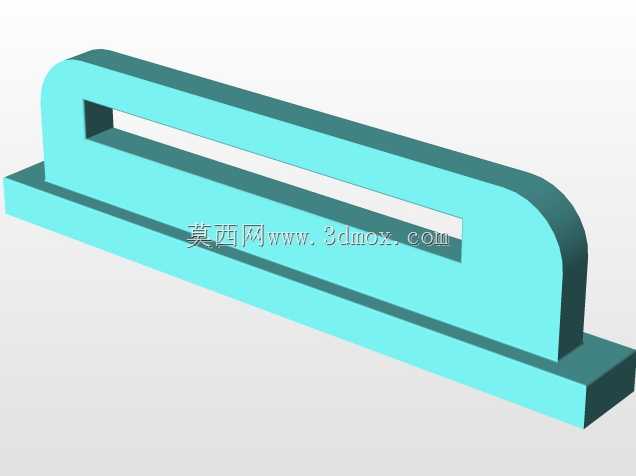

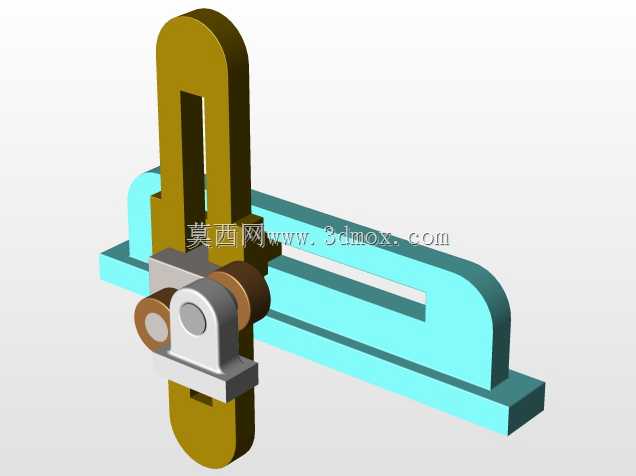

在轻工自动化生产线、小型冲压送料装置、纺织机械的导纱驱动单元以及教学实验台的传动演示模块中,这类曲柄滑块结构是实现旋转运动与直线往复运动转换的核心基础部件,很多入门级机械传动场景都会优先选用该类结构,因为其传动逻辑清晰,构件数量少,后期维护成本低,不需要复杂的辅助定位组件就能完成稳定的运动输出。从实际使用场景来看,该结构不需要额外加装换向阀或者电控换向模块,仅通过曲柄的连续回转,就能带动滑块沿固定导轨做规律的直线往复动作,在小型送料机构里,滑块端部可以直接连接推料板,按照固定行程把待加工工件推送至加工工位,行程偏差可以控制在很小的范围内,只要曲柄的偏心距确定,滑块的往复行程就固定,不会出现行程漂移的问题,适合对动作重复精度要求中等的连续作业工位。设计这套结构的时候,首先要明确实际工况需要的滑块往复行程,以此反推曲柄的偏心距尺寸,要注意曲柄回转过程中不能和导轨架、滑块本体产生运动干涉,所以在建模阶段就要做全程的运动干涉检查,每旋转15度就校验一次各构件的相对位置,避免实际装配后出现卡滞。整个结构的安装边界以导轨架的安装孔位为基准,导轨部分做了加长的平直导向槽,滑块和导向槽的配合面预留了合理的间隙,既不会因为间隙过大出现滑块晃动,也不会因为间隙过小导致滑动阻力增大,长时间运行也不会出现严重的磨损卡滞。曲柄部分和连杆的连接采用了销轴铰接结构,铰接位置预留了润滑脂加注的空间,日常维护时只需要定期在铰接点加注润滑脂,就能降低铰接副的磨损,延长整体结构的使用寿命。滑块部分的连接端做了标准化的安装接口,可以根据不同的使用场景加装推头、夹具或者其他执行端配件,不需要对主体结构做二次修改就能适配不同的作业需求。导轨架的底部设计了平整的安装基准面,安装时只需要把基准面贴合设备的安装平台,锁紧固定螺栓就能完成定位,不需要复杂的调校过程,对现场安装人员的技术要求不高。在运动特性上,该结构的滑块运动速度随曲柄转角做规律性变化,在行程两端位置速度为零,中间位置速度达到峰值,这种运动特性刚好适配很多需要缓起缓停的送料场景,不会因为刚性冲击导致待输送工件出现移位或者磕碰。建模过程中对所有铰接孔的同轴度做了严格的约束,保证连杆两端的铰接轴轴线平行,避免运行过程中出现别劲的问题,所有构件的壁厚都经过受力校核,在额定的传动负载下不会出现结构变形,曲柄部分做了加厚处理,因为曲柄是整个结构中承受交变扭矩的核心部件,加厚设计可以提升其抗疲劳强度,长时间连续运行也不会出现断裂或者变形的问题。导轨的导向面做了等宽设计,整个行程范围内滑块和导向面的接触长度保持一致,不会因为滑块位置变化导致导向支撑长度不足,提升了滑块运行的稳定性,即使在滑块端部挂载一定重量的执行配件,也不会出现滑块偏载卡滞的问题。
