受控输出擒纵机构结构设计

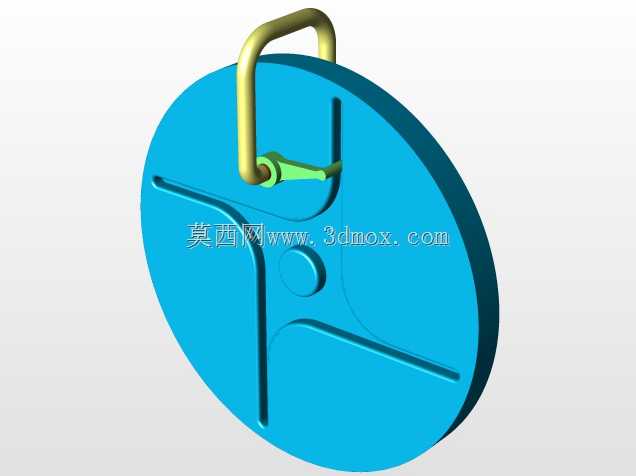

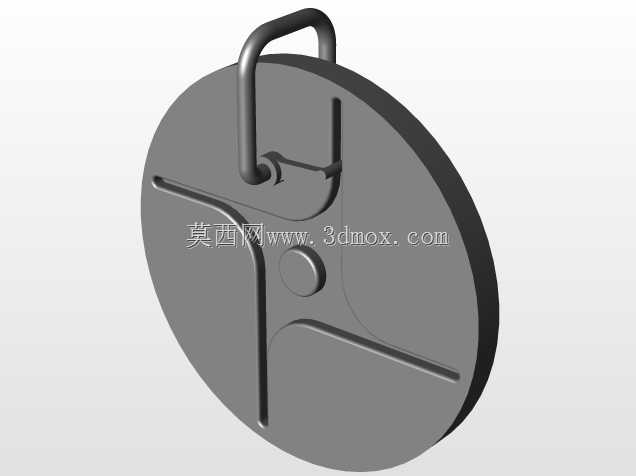

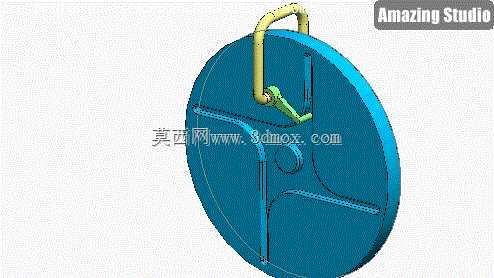

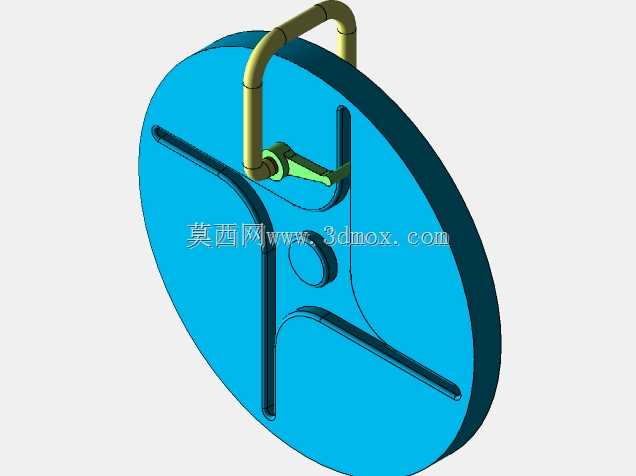

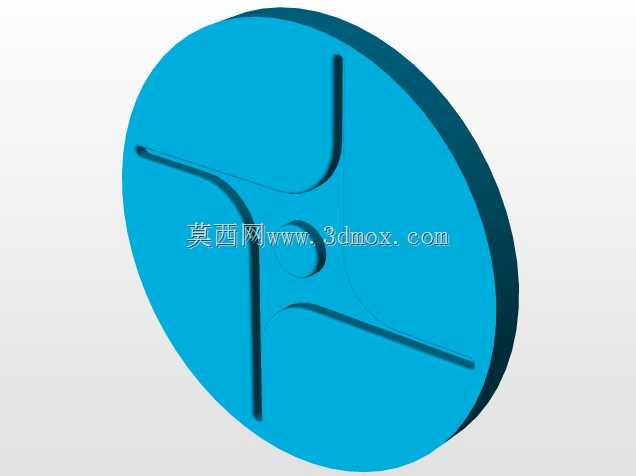

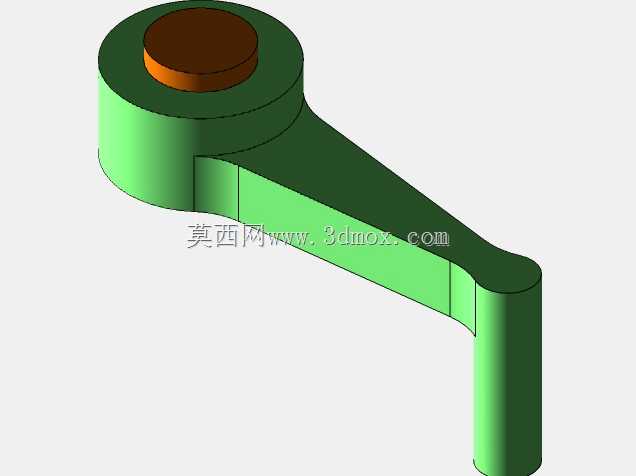

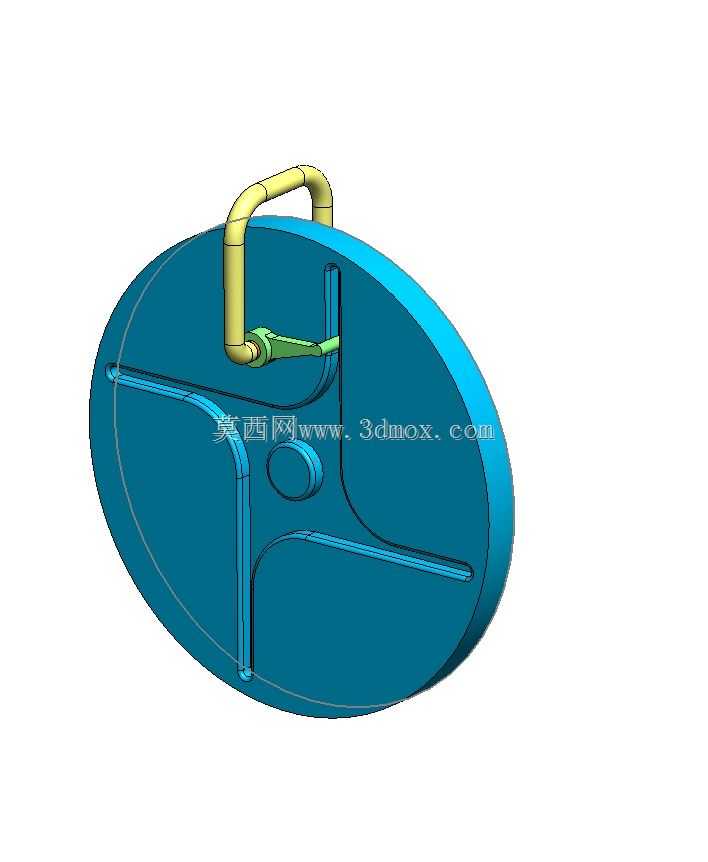

在精密计时、自动化间歇送料、定量给料等需要实现周期性受控运动输出的场景中，擒纵机构的结构合理性直接决定整套设备的运行精度与可靠性。这套擒纵机构采用盘式主体搭配摆叉式擒纵叉的结构布局，核心功能是将连续的旋转输入转化为受控的间歇式运动输出，避免运动传递过程中出现无规则窜动、过冲或者卡滞问题。从实际应用场景来看，这类结构既可以适配小型计时装置的走时控制模块，也能经过参数缩放后用于轻工生产线的间歇送料工位，比如包装设备的定长送膜、小零件装配线的步进转位，甚至部分需要周期性锁止定位的工装夹具，都能通过这类结构实现稳定的间歇运动控制。设计过程中首先要明确运动输出的节拍要求，擒纵轮的齿形轮廓直接决定了每一次擒纵动作的转角大小，盘式主体上开设的导向槽并非随意布置，而是根据擒纵叉的摆动行程做了轨迹拟合，确保擒纵叉端部的卡爪在进出齿槽时能够顺滑过渡，不会出现刚性撞击带来的零件磨损。很多新手在设计这类机构时容易忽略安装边界的约束，这套结构的主体圆盘作为核心承载件，其中心轴孔的同轴度公差需要控制在0.02mm以内，否则擒纵叉摆动时会出现偏磨，长期运行后会导致节拍失准。擒纵叉的铰接点位置需要反复校核，既要保证卡爪能够完全卡入擒纵轮的齿根位置实现可靠锁止，又要在解锁行程中不会和轮齿发生运动干涉，图中黄色的摆臂部分是和外部动力输入件连接的部位，其弯曲弧度是根据摆动角度范围做的避让设计，避免在往复摆动过程中触碰主体圆盘的端面。从安装尺寸来看，整套机构的轴向厚度较薄，不需要占用太大的安装空间，主体圆盘的外圆面可以作为安装定位基准，在装配时可以通过打表找正外圆的圆跳动，确保整套机构的旋转精度。功能特性上，这套结构的锁止可靠性是核心优势，当擒纵叉卡入齿槽时，擒纵轮会被完全锁止，不会因为外部负载的波动出现倒转或者滑移，而在擒纵叉摆动解锁的过程中，轮齿会沿着卡爪的接触面顺滑滑出，将动力平稳传递到输出端，不会出现明显的冲击载荷。设计时还考虑了零件的加工工艺性，主体圆盘上的导向槽采用等宽设计，可以直接通过铣削加工成型，不需要特殊的定制刀具，擒纵叉的卡爪部位做了小圆弧过渡，既减少了应力集中，也降低了热处理过程中出现开裂的风险。在实际选型适配时，需要根据负载大小调整擒纵轮齿面的硬度，如果是用于重载间歇送料场景，可以对齿面做渗碳淬火处理，提升耐磨性能，如果是用于小型精密仪器，则可以选用铜合金或者工程塑料材质，降低运行过程中的噪音。很多工程人员在调试这类机构时容易出现卡滞问题，大多是因为铰接点的间隙预留不合理，间隙过大会导致擒纵叉摆动时出现晃动，卡爪对位不准，间隙过小则会在热胀冷缩时出现抱死，一般铰接轴和孔的配合选用H7/g6的间隙配合即可满足大部分场景的使用需求。另外，擒纵叉的复位力也需要匹配，不能过大否则会加剧磨损，也不能过小否则无法及时复位导致锁止失效，这套结构的摆臂设计可以方便外接复位弹簧或者配重，根据实际安装场景灵活调整复位力大小。从运动仿真的结果来看，这套结构在运行过程中，擒纵轮的每一次步进角度误差可以控制在0.1度以内，完全能够满足大部分精密间歇传动的需求，而且零件数量少，装配维护难度低，不需要复杂的调整工序，装配完成后只需要验证几个循环的动作顺畅度即可投入使用。
