阿林德拉偏心联动传动机构

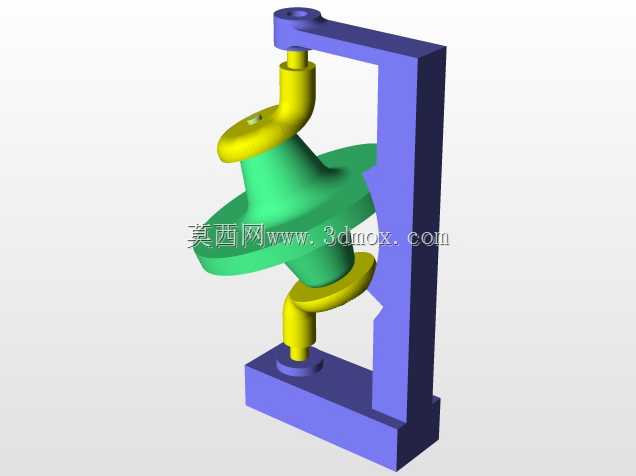

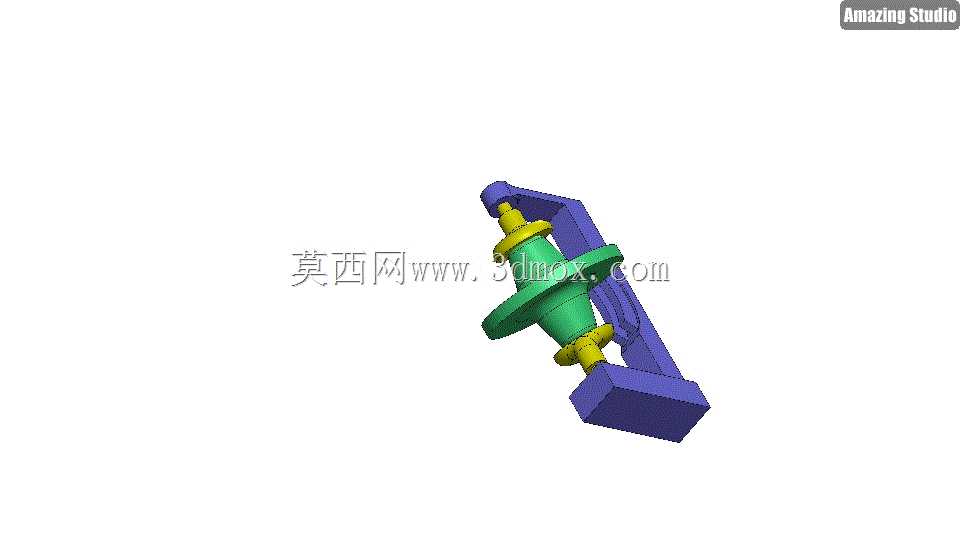

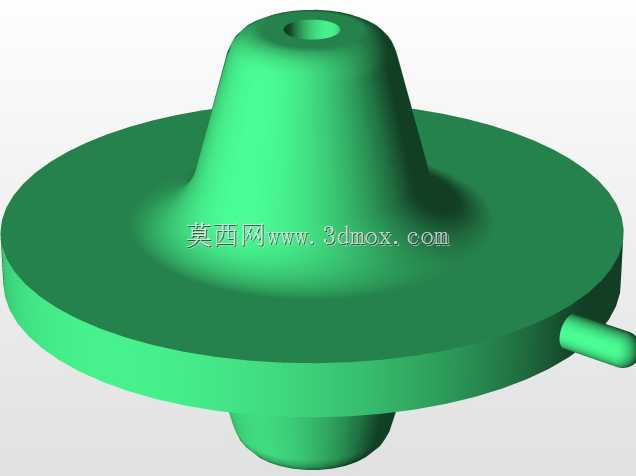

在非标自动化传动方案的选型库里，这类空间偏心联动的阿林德拉结构，常出现在需要将连续回转输入转化为特定轨迹往复输出的工位上，比如小行程的精密送料、间歇式工位切换、或是需要复合摆动动作的执行端，相比平面连杆机构，它能在更紧凑的安装空间内实现多自由度的运动输出，不需要额外增加导向副来约束运动轨迹，自身的连杆约束关系就能保证输出端的运动精度，减少了额外零件带来的累计公差。从实际装配的角度看，这套机构的核心是偏心轴段与两个对称布置的摆臂配合，紫色的支撑框架作为整个机构的安装基体，底部的方块结构是标准的安装基准面，上面预留的安装孔位可以直接和设备的安装板通过螺栓锁紧，不需要额外设计转接法兰，安装边界的长宽尺寸控制在常规小型执行机构的适配范围内，不会占用过多的设备内部空间，适合集成在桌面型自动化设备或是小型专机的内部传动链中。设计这套结构的时候，首先要确定的是输入轴的偏心距，这个参数直接决定了输出端的摆动行程，偏心距过大容易导致连杆运动过程中出现死点，过小则无法满足输出端的行程需求，建模时需要先做运动仿真验证，确认整个运动周期内所有连杆之间没有干涉，尤其是摆臂和支撑框架的内侧间隙，要预留足够的装配余量，避免实际加工后因为零件公差导致运动卡滞。中间的绿色回转套是整个机构的运动转换核心，它同时和偏心轴、两侧的黄色连接销配合，将输入轴的圆周运动分解为两个摆臂的同步摆动，连接销的配合公差选用过渡配合，既保证装配后没有多余的旷量，又不会因为过盈量太大导致装配困难，支撑框架的两个支臂上的轴承安装位，需要保证同轴度公差在0.02mm以内，否则输入轴转动时会出现卡顿，长时间运行还会加剧轴承的磨损。实际应用场景中，这类机构常替代传统的凸轮机构，因为凸轮机构需要定制凸轮轮廓，加工成本高，后期修改行程需要重新更换凸轮，而这套连杆式的阿林德拉机构，只需要调整偏心轴的偏心距，或是更换不同长度的摆臂，就能快速调整输出端的运动轨迹和行程，适配不同的生产需求，维护成本也更低，不需要定期更换磨损的凸轮从动件。在装配流程上，需要先将轴承压入支撑框架的安装孔内，再把偏心轴穿入轴承内圈，随后依次套装回转套、两侧摆臂，最后锁紧端部的限位挡圈，装配完成后需要手动盘动输入轴，检查整个运动过程是否顺畅，有没有异响或是卡滞的位置，如果出现运动不顺畅的情况，需要检查连接销的同轴度，或是支撑框架支臂的平行度是否超差。这套机构的输出端可以连接不同的执行元件，比如夹爪、吸嘴或是推料杆，根据实际工位的需求更换对应的末端执行件，就能完成不同的作业任务，在小负载的高速传动场景下，它的运行稳定性比平面连杆机构更好，因为空间对称的结构设计抵消了部分运动过程中的惯性力，高速运行时的振动更小，噪音也更低，适合用在对运行平稳性有一定要求的精密装配设备上。建模过程中，所有零件的倒角和退刀槽都按照实际加工工艺要求做了处理，没有出现无法加工的尖角特征，支撑框架的壁厚经过强度校核，在额定负载下不会出现形变，保证机构长期运行的精度稳定性，连接销的端部做了防松设计，避免长时间往复运动后销钉脱出导致机构失效。
